Phân biệt rò dầu do Oil Seal và do vòng bi – Cách kiểm tra
Phân biệt rò dầu do Oil Seal và do vòng bi
Dầu xuất hiện quanh đầu trục thường khiến đội bảo trì thay Oil Seal ngay. Nhưng nếu vòng bi đã rơ, nóng, kẹt hoặc lắp sai, phớt mới vẫn nhanh chóng rò lại. Muốn khắc phục triệt để cần xác định Oil Seal là nguyên nhân chính hay chỉ là chi tiết bị hỏng theo sau sự cố vòng bi.
Làm rõ kỹ thuật: trong đa số cụm máy, vòng bi không trực tiếp làm nhiệm vụ giữ dầu ở đầu trục. “Rò dầu do vòng bi” thường có nghĩa vòng bi hỏng làm trục dịch chuyển, đảo, rung hoặc quá nhiệt, từ đó phá điều kiện làm việc của môi phớt. Cũng có trường hợp dầu xuất phát từ mỡ ổ bi, đường dầu hoặc nắp ổ chứ không đi qua Oil Seal.
Bước đầu tiên: xác định dầu thực sự rò từ đâu
Dầu quanh ổ trục chưa chắc đi qua môi Oil Seal. Nó có thể chảy từ mặt ghép nắp ổ, nút châm dầu, breather, đường ống, gasket, ren bulông hoặc mỡ ổ bi bị tách dầu. Dòng khí làm mát và chuyển động quay còn có thể kéo dầu từ điểm rò khác đến đúng vị trí phớt.
Trước khi vệ sinh, hãy chụp toàn bộ khu vực. Sau đó làm sạch, dùng bột phát hiện rò hoặc phương pháp truy vết được nhà máy phê duyệt, rồi quan sát điểm dầu xuất hiện đầu tiên ở tốc độ và tải kiểm soát.
An toàn: không lau, chạm hoặc đưa vật dò vào trục đang quay. Thực hiện kiểm tra trực tiếp chỉ bằng thiết bị và quy trình an toàn phù hợp; dừng máy và LOTO trước khi tháo che chắn.
Dấu hiệu rò dầu chủ yếu do Oil Seal

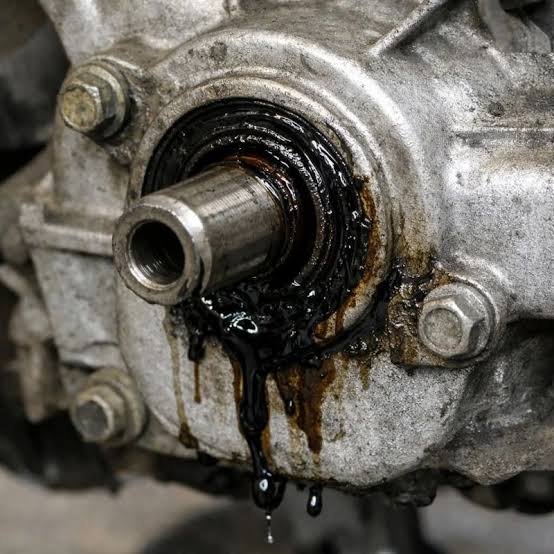

Dầu xuất hiện đúng tại môi–trục
Sau vệ sinh, đường dầu bắt đầu từ vòng tiếp xúc giữa phớt và cổ trục.
Trục ổn định
Độ rơ, độ đảo, rung và nhiệt ổ bi vẫn trong yêu cầu kỹ thuật.
Môi có dấu hư hỏng rõ
Xước, lật, cắt, cháy, chai cứng, phồng hoặc lò xo rơi khỏi rãnh.
Phớt lắp sai
Sai chiều, đóng nghiêng, sai độ sâu hoặc môi bị cắt qua then/ren.
Cổ trục có rãnh tại đường phớt
Rãnh mòn hoặc bề mặt sai độ nhám tạo đường rò dù vòng bi còn tốt.
Sai vật liệu hoặc profile
Compound không tương thích, phớt không chịu tốc độ, nhiệt hoặc áp suất thực tế.
Các trường hợp này thường được phân tích sâu trong bài Oil Seal mới thay vẫn bị rò dầu và Chọn sai vật liệu Oil Seal gây hậu quả gì?.
Dấu hiệu vòng bi làm Oil Seal rò dầu gián tiếp
Trục có độ rơ
Khi tác động lực theo phương kính hoặc dọc trục, trục dịch chuyển vượt yêu cầu.
Độ đảo tăng
Kim đồng hồ so dao động tại vùng chạy phớt khi quay trục chậm.
Rung và tiếng ồn
Có tiếng gằn, lạo xạo hoặc thành phần rung liên quan tốc độ ổ bi.
Nhiệt ổ tăng
Ổ bi thiếu bôi trơn, quá tải, lắp chặt hoặc hư hỏng làm vùng Oil Seal nóng theo.
Phớt mòn lệch một phía
Môi bóng/cháy không đều quanh chu vi do trục dịch chuyển hoặc đảo.
Rò thay đổi theo tải
Khi lực đai, tải bánh răng hoặc tốc độ đổi, mức rò thay đổi tương ứng.
Bảng phân biệt rò do Oil Seal và rò liên quan vòng bi
| Tiêu chí | Nghiêng về Oil Seal | Nghiêng về vòng bi/hệ trục | Phép kiểm tra |
|---|---|---|---|
| Điểm dầu xuất hiện | Đúng đường tiếp xúc môi–trục | Có thể vẫn tại phớt hoặc từ nắp ổ/mỡ ổ | Vệ sinh và truy vết nguồn rò |
| Độ rơ trục | Trong giới hạn | Tăng, thay đổi theo hướng tải | Đồng hồ so/kiểm tra theo tài liệu máy |
| Độ đảo tại phớt | Đạt yêu cầu | Cao hoặc không ổn định | Đồng hồ so gần vùng môi |
| Vết mòn môi | Có thể đều 360° hoặc do lỗi lắp | Thường lệch, rộng hoặc thay đổi quanh chu vi | Đọc phớt sau tháo |
| Rung và tiếng ồn | Không nhất thiết tăng | Thường tăng nếu vòng bi hỏng rõ | Đo rung, nghe và phân tích phổ |
| Nhiệt | Nóng tập trung tại môi | Nóng tại gối/ổ rồi truyền ra phớt | Camera nhiệt hoặc cảm biến phù hợp |
| Ảnh hưởng của tải | Có thể ít thay đổi | Rò tăng khi tải đai/bánh răng tăng | So dữ liệu ở các chế độ an toàn |
| Sau thay phớt | Hết rò nếu nguyên nhân chỉ ở phớt | Rò tái diễn nếu độ rơ/đảo còn tồn tại | Theo dõi sau chạy thử |
Không dùng một dấu hiệu để kết luận: vòng bi và Oil Seal có thể cùng hỏng. Ví dụ, vòng bi nóng làm cháy môi Oil Seal; sau đó phớt rò ngay cả khi máy đã dừng tải.

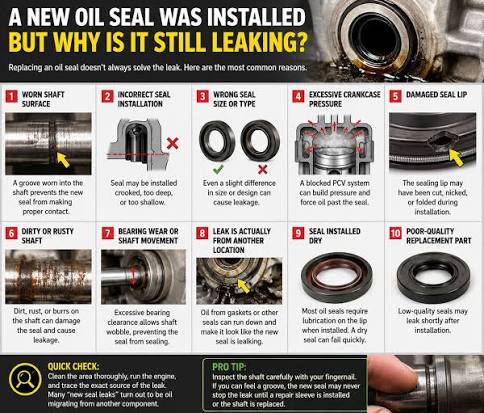

10 tình huống thực tế dễ chẩn đoán nhầm
1. Vòng bi rơ làm trục đảo tại môi phớt
Dấu hiệu: phớt mòn lệch, mức rò thay đổi theo tải. Kiểm tra: đo độ rơ và độ đảo. Xử lý: thay/sửa ổ bi và lắp ghép trước khi thay phớt.
2. Vòng bi quá nhiệt làm Oil Seal chai cứng
Nhiệt từ ổ truyền qua trục và vỏ, cộng với ma sát môi làm vật liệu lão hóa. Cần tìm nguyên nhân ổ nóng: thiếu/thừa mỡ, tải, khe hở, lắp ghép hoặc căn chỉnh.
3. Phớt lắp sai chiều nhưng bị quy cho vòng bi
Máy vừa đại tu, ổ bi mới nhưng dầu rò ngay. Kiểm tra mặt lò xo, phía dầu và xem bài Lắp Oil Seal sai chiều.
4. Mỡ vòng bi tách dầu
Chất lỏng tách khỏi mỡ có thể chảy quanh nắp ổ và bị nhầm là dầu hộp số. So màu, mùi, độ nhớt và đường đi; kiểm tra loại mỡ, lượng mỡ và nhiệt.
5. Nắp ổ hoặc mặt ghép rò phía trên Oil Seal
Dầu chảy xuống đúng khu vực phớt. Sau vệ sinh, điểm xuất hiện đầu tiên nằm ở gasket, ren bulông hoặc mặt ghép chứ không phải môi phớt.
6. Cổ trục có rãnh dù vòng bi còn tốt
Rãnh 360° tạo đường rò. Cân nhắc thay đổi vị trí môi, sửa trục hoặc Speedi Sleeve sau khi đo đầy đủ.
7. Lệch khớp nối làm hỏng cả ổ và phớt
Lệch trục tăng tải vòng bi và tạo chuyển động bất thường tại môi. Đây là nguyên nhân hệ thống; xem bài Sự lệch trục ảnh hưởng đến tuổi thọ gioăng dầu.
8. Breather tắc làm dầu bị đẩy qua phớt
Vòng bi có thể hoàn toàn bình thường. Áp suất khoang tăng làm rò hoặc Oil Seal bị bật khỏi vỏ.
9. Oil Seal chạy khô sau khi thay vòng bi
Trong đại tu, môi không được pre-lube hoặc máy chạy thử trước khi cấp dầu. Xem bài Oil Seal chạy khô.
10. Đường kính hoặc độ nhám trục không đạt
Vòng bi mới giúp trục ổn định nhưng môi vẫn mòn hoặc rò do bề mặt. Kiểm tra độ nhám trục Oil Seal, lead, đường kính và rãnh.
Quy trình kiểm tra tại hiện trường
- Dừng máy và LOTO: kiểm soát trục quay, dầu nóng và năng lượng tồn dư.
- Chụp trước khi vệ sinh: ghi hướng dầu, bụi bám và điểm nhỏ giọt.
- Xác định loại chất rò: dầu hộp số, dầu thủy lực hay dầu tách từ mỡ.
- Vệ sinh và truy vết: tìm điểm dầu xuất hiện đầu tiên bằng phương pháp được phép.
- Ghi dữ liệu vận hành: tốc độ, tải, nhiệt, rung và thời điểm rò.
- Kiểm tra breather và mức dầu: loại trừ áp suất và dầu quá mức.

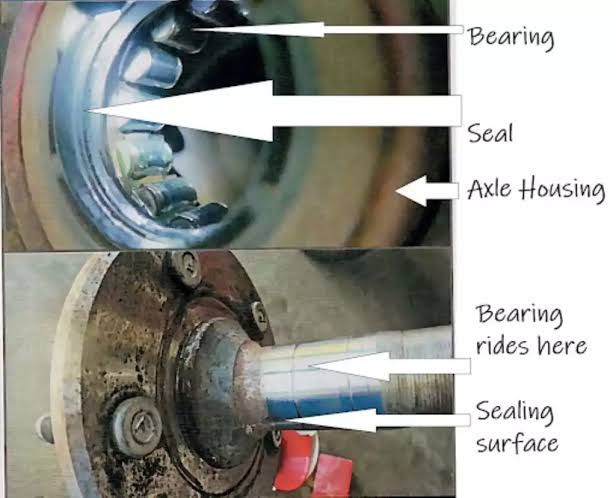

- Đo độ rơ vòng bi: cả hướng kính và dọc trục theo yêu cầu thiết bị.
- Đo độ đảo: đặt đồng hồ so gần vùng chạy Oil Seal.
- Kiểm tra rung và nhiệt: so với baseline và giới hạn của máy.
- Tháo Oil Seal giữ dấu vết: quan sát môi, lò xo, hướng và vệt mòn.
- Đo cổ trục và lỗ lắp: đường kính, độ nhám, rãnh, độ tròn và độ dôi.
- Kiểm tra vòng bi: bề mặt lăn, vòng cách, lắp ghép, bôi trơn và dấu quá nhiệt.
- Khắc phục theo nguyên nhân: không thay riêng phớt nếu ổ hoặc trục chưa đạt.
- Chạy thử kiểm soát: theo dõi nhiệt, rung, rò và mức dầu theo mốc ngắn.
Cách khắc phục theo kết quả chẩn đoán
| Kết luận | Hướng xử lý chính | Việc phải kiểm tra kèm theo |
|---|---|---|
| Chỉ Oil Seal hỏng | Thay đúng phớt, đúng chiều, pre-lube và lắp vuông góc | Vật liệu, tốc độ, nhiệt, áp suất và bề mặt trục |
| Vòng bi rơ/hỏng | Thay vòng bi và sửa lắp ghép trước | Trục, housing, căn chỉnh, tải và bôi trơn ổ |
| Vòng bi nóng | Xử lý nguyên nhân nhiệt | Lượng mỡ, khe hở, tải, tốc độ và căn chỉnh |
| Cổ trục có rãnh | Gia công, đổi vị trí môi hoặc Speedi Sleeve | Độ đảo và độ nhám sau phục hồi |
| Rò từ nắp ổ/mặt ghép | Sửa gasket, mặt ghép hoặc ren | Độ phẳng, trình tự siết và áp suất khoang |
| Phớt và vòng bi cùng hỏng | Sửa hệ ổ–trục rồi thay Oil Seal mới | Root cause: lệch, tải, nhiệt, bôi trơn, nhiễm bẩn |

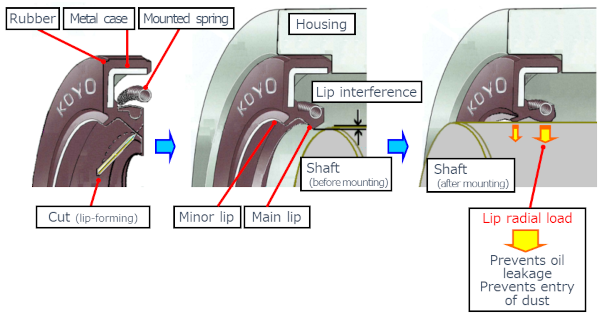

Thứ tự hợp lý: xử lý độ rơ, độ đảo, căn chỉnh và nhiệt của vòng bi → phục hồi cổ trục nếu cần → xác nhận đường dầu/breather → lắp Oil Seal mới → chạy thử và lưu dữ liệu.
Những sai lầm thường gặp khi xử lý rò dầu
- Thấy dầu quanh trục là kết luận Oil Seal hỏng.
- Thay phớt nhưng không đo độ rơ và độ đảo của vòng bi.
- Thay vòng bi nhưng dùng lại Oil Seal đã tháo hoặc đã quá nhiệt.
- Nhầm dầu tách từ mỡ với dầu hộp số.
- Không vệ sinh và truy vết điểm xuất hiện dầu đầu tiên.
- Đánh giá vòng bi chỉ bằng tiếng nghe, bỏ qua rung và nhiệt.
- Đổi phớt sang vật liệu cứng hơn để bù trục rơ.
- Lắp Speedi Sleeve nhưng không sửa vòng bi hoặc trục đảo.
- Bỏ qua breather tắc và mức dầu quá cao.
- Chạy full tải ngay sau sửa mà không theo dõi dữ liệu.
FAQ – Câu hỏi thường gặp
1. Vòng bi có trực tiếp giữ dầu không?
Trong đa số cụm dùng Oil Seal, vòng bi không phải chi tiết giữ dầu chính. Tuy nhiên, hư hỏng vòng bi làm trục rơ, đảo hoặc nóng và khiến phớt mất kín.
2. Làm sao biết dầu đi qua Oil Seal?
Vệ sinh khu vực và quan sát điểm dầu xuất hiện đầu tiên bằng phương pháp an toàn. Nếu dầu bắt đầu đúng tại đường môi–trục, khả năng rò qua phớt cao hơn.
3. Vòng bi rơ có làm phớt mới rò ngay không?
Có. Trục dịch chuyển làm lực môi không đều; mức rò có thể tăng theo tải hoặc tốc độ dù phớt hoàn toàn mới.
4. Phớt mòn lệch có chắc do vòng bi không?
Không chắc. Trục cong, lỗ phớt lệch tâm hoặc phớt đóng nghiêng cũng tạo vết tương tự. Cần đo độ đảo, độ rơ và độ sâu lắp.
5. Vòng bi nóng có làm cháy Oil Seal không?
Có thể. Nhiệt truyền qua trục và housing, cộng với nhiệt ma sát tại môi, làm vật liệu phớt lão hóa nhanh.
6. Thay vòng bi có bắt buộc thay Oil Seal không?
Nếu phải tháo phớt, phớt đã rò, quá nhiệt hoặc có dấu hỏng thì nên thay mới. Việc tái sử dụng Oil Seal đã tháo làm giảm độ tin cậy.
7. Dầu quanh ổ bi có thể là dầu tách từ mỡ không?
Có. Mỡ quá nhiều, sai loại, nhiệt cao hoặc bảo quản không phù hợp có thể tách dầu. Cần so sánh chất rò và kiểm tra đường đi.
8. Cần gửi dữ liệu gì để Sealtech tư vấn?
Ảnh vết rò, phớt cũ, cổ trục, mã Oil Seal, loại dầu/mỡ, nhiệt, rung, độ rơ, độ đảo, tốc độ và thời gian chạy trước khi rò.
Kết luận
Phân biệt rò dầu do Oil Seal và do vòng bi không thể chỉ dựa vào vị trí vệt dầu. Oil Seal có thể là chi tiết hỏng trực tiếp, trong khi vòng bi là nguyên nhân gốc làm trục rơ, đảo và nóng. Quy trình đúng là truy vết nguồn dầu, đo hệ trục, đọc dấu hỏng của phớt và chỉ thay chi tiết sau khi nguyên nhân đã được xác định.
