X-Ring, còn gọi là Quad Ring, gioăng 4 môi, vòng làm kín tiết diện chữ X hoặc four-lobed seal, là loại vòng làm kín có tiết diện 4 thùy. Thiết kế này tạo nhiều đường tiếp xúc làm kín, giữ lớp bôi trơn giữa các rãnh nhỏ, giúp giảm ma sát và hạn chế hiện tượng xoắn/lăn vòng trong nhiều ứng dụng chuyển động.
Sealtech Vietnam tư vấn và cung cấp X-Ring theo kích thước tiêu chuẩn hoặc theo mẫu cũ với nhiều vật liệu như NBR, FKM/Viton, EPDM, Silicone, PU, PTFE, FFKM. Sản phẩm phù hợp cho xi lanh thủy lực, khí nén, van, bơm, trục quay tốc độ thấp, piston, rod và các cụm máy cần vòng làm kín ổn định hơn O-Ring trong điều kiện phù hợp.
Cập nhật lần cuối: 04/06/2026

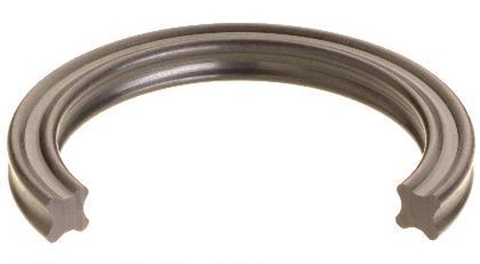

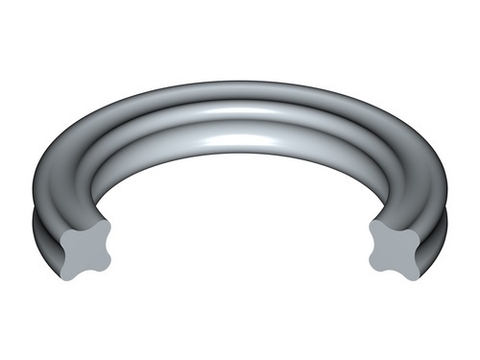

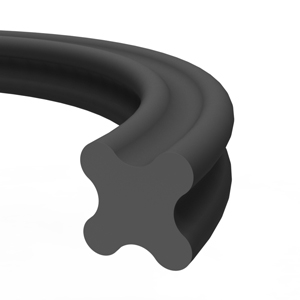

X-Ring là vòng làm kín đàn hồi có tiết diện giống chữ X với 4 thùy tiếp xúc. Khi lắp vào rãnh, các thùy tạo ra các đường làm kín trên bề mặt tiếp xúc. Phần lõm giữa các thùy có thể giữ một lượng bôi trơn nhỏ, giúp giảm ma sát và giảm mài mòn trong nhiều ứng dụng động.

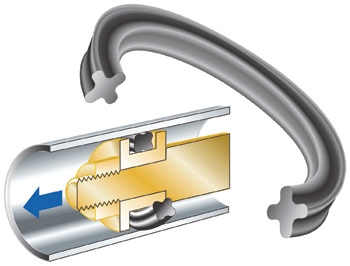

So với O-Ring tròn, X-Ring thường được cân nhắc khi hệ thống có chuyển động tịnh tiến, quay chậm, rung nhẹ hoặc khi O-Ring dễ bị xoắn, lăn, mòn nhanh. Trong các hệ thống xi lanh thủy lực, khí nén, van hoặc trục quay, X-Ring có thể giúp cải thiện độ ổn định làm kín nếu rãnh, độ nén, vật liệu và khe hở được chọn đúng.
| Loại seal | Tiết diện | Ưu điểm chính | Ứng dụng phù hợp |
|---|---|---|---|
| X-Ring / Quad Ring | 4 thùy, dạng chữ X | Giảm ma sát, giữ bôi trơn, hạn chế xoắn/lăn vòng | Thủy lực, khí nén, piston, rod, van, trục quay tốc độ thấp |
| O-Ring | Tròn | Phổ biến, dễ thay, nhiều tiêu chuẩn kích thước | Làm kín tĩnh và động trong nhiều cụm máy tiêu chuẩn |
| SQ-Ring | Vuông | Diện tiếp xúc lớn, ổn định trong rãnh vuông | Làm kín tĩnh, mặt bích, nắp thiết bị, housing, plug |
Tiết diện 4 thùy giúp giảm lực nén cần thiết trong nhiều ứng dụng, từ đó hỗ trợ giảm ma sát và mài mòn.
Các rãnh nhỏ giữa 4 môi có thể giữ dầu hoặc mỡ, giúp chuyển động êm hơn trong một số ứng dụng động.
Biên dạng chữ X giúp vòng ổn định hơn khi có chuyển động tịnh tiến so với O-Ring trong điều kiện phù hợp.
Thiết kế nhiều môi tạo thêm đường tiếp xúc, giúp duy trì khả năng làm kín ở piston, rod, van hoặc trục quay.
Có thể chọn NBR, FKM, EPDM, Silicone, PU, PTFE hoặc FFKM theo môi chất, nhiệt độ và yêu cầu vận hành.
X-Ring thường được dùng khi O-Ring nhanh mòn, dễ xoắn, ma sát cao hoặc không ổn định trong ứng dụng động.
| Vật liệu | Đặc điểm | Môi trường phù hợp | Lưu ý |
|---|---|---|---|
| NBR | Chịu dầu, giá hợp lý, dễ dùng | Dầu khoáng, mỡ, dầu thủy lực, khí nén có dầu | Không tối ưu cho ozone, thời tiết và nhiệt cao kéo dài |
| FKM / Viton | Chịu dầu nóng, nhiên liệu, nhiều hóa chất | Dầu nóng, nhiên liệu, van hóa chất, nhiệt độ cao | Cần kiểm tra hóa chất cụ thể trước khi dùng |
| EPDM | Chịu nước, hơi nước nhẹ, ozone, ngoài trời | Nước, HVAC, xử lý nước, thiết bị ngoài trời | Không phù hợp dầu khoáng |
| Silicone | Mềm, sạch, chịu nhiệt, dùng cho môi trường sạch | Thực phẩm, dược phẩm, thiết bị nhiệt, nước sạch | Chịu xé và mài mòn kém hơn PU/FKM |
| PU | Chịu mài mòn, chịu xé, bền cơ học | Vị trí có ma sát, tải, áp lực và yêu cầu chống mài mòn | Cần kiểm tra nhiệt độ và môi chất |
| PTFE / FFKM | Kháng hóa chất tốt, dùng cho môi trường đặc biệt | Hóa chất, dung môi, nhiệt cao, thiết bị quan trọng | Chi phí cao, cần thiết kế rãnh và độ nén phù hợp |
Dùng cho một số vị trí piston, rod hoặc rãnh phụ khi cần giảm ma sát và hạn chế xoắn vòng.
Phù hợp ứng dụng khí nén có chuyển động tịnh tiến, yêu cầu vận hành êm và độ ma sát thấp.
Dùng trong thân van, plug, stem, spool hoặc cụm làm kín có chuyển động nhẹ và cần độ ổn định cao.
Ứng dụng ở một số vị trí làm kín tĩnh/động nhẹ trong bơm nước, bơm dầu hoặc bơm hóa chất tùy vật liệu.
Có thể dùng cho trục quay tốc độ thấp nếu rãnh, bôi trơn, nhiệt độ và áp suất được thiết kế phù hợp.
Chọn Silicone, EPDM, FKM hoặc FFKM tùy yêu cầu vệ sinh, chất tẩy rửa, nhiệt độ và môi chất.
| Bước | Việc cần làm | Lý do quan trọng |
|---|---|---|
| 1 | Xác định X-Ring dùng cho piston, rod, van, bơm hay trục quay | Mỗi vị trí có yêu cầu rãnh, ma sát và áp suất khác nhau |

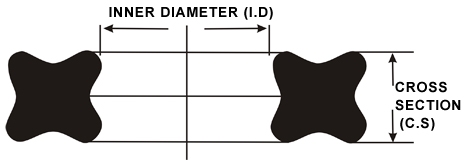

| 2 | Đo ID, OD, cross section và kích thước rãnh | Đảm bảo vòng có độ nén và khe hở phù hợp |
| 3 | Kiểm tra môi chất, nhiệt độ, áp suất và tốc độ | Chọn đúng vật liệu NBR, FKM, EPDM, Silicone, PU hoặc FFKM |
| 4 | Kiểm tra độ nhám, cạnh rãnh và bề mặt trượt | Giảm nguy cơ cắt rách, mài mòn hoặc rò rỉ sớm |
| 5 | Gửi mẫu cũ, bản vẽ hoặc ảnh thực tế cho Sealtech Vietnam | Giúp tư vấn nhanh và báo giá đúng loại |
| Hiện tượng | Nguyên nhân có thể | Hướng xử lý |
|---|---|---|
| X-Ring bị rò rỉ sau khi lắp | Sai kích thước rãnh, thiếu độ nén, khe hở lớn hoặc bề mặt làm kín xước | Đo lại rãnh, kiểm tra độ nén, xử lý bề mặt và cân nhắc back-up ring khi áp cao |
| Vòng bị cắt rách | Cạnh rãnh sắc, bavia, ép quá mức hoặc lắp khô | Bo mép rãnh, vệ sinh bavia và dùng chất bôi trơn phù hợp |
| Vòng bị trương nở | Vật liệu không tương thích với dầu, dung môi hoặc hóa chất | Đổi sang vật liệu phù hợp hơn như FKM, EPDM, PTFE hoặc FFKM |
| Mòn nhanh ở ứng dụng động | Thiếu bôi trơn, bề mặt quá nhám, tốc độ cao hoặc độ nén quá lớn | Kiểm tra bôi trơn, độ nhám, thiết kế rãnh và điều kiện vận hành |
Vòng làm kín tiết diện tròn, dùng rộng rãi trong bơm, van, xi lanh, mặt bích và thiết bị công nghiệp.
Vòng chống đùn dùng kèm vòng làm kín trong môi trường áp suất cao hoặc khe hở lớn.
Phớt thủy lực cho rod, piston, wiper, wear ring và các hệ thống áp lực.
Phớt khí nén cho xi lanh, van khí, piston khí nén và thiết bị tự động hóa.
X-Ring dùng để làm kín trong các ứng dụng tĩnh và động như xi lanh thủy lực, khí nén, van, bơm, piston, rod và trục quay tốc độ thấp.
X-Ring có thể tốt hơn O-Ring trong một số ứng dụng động nhờ giảm ma sát, giữ bôi trơn và hạn chế xoắn/lăn vòng. Tuy nhiên cần kiểm tra rãnh, áp suất, vật liệu và điều kiện làm việc.
Có thể thay trong một số trường hợp nếu kích thước và rãnh phù hợp, nhưng không nên thay trực tiếp khi chưa kiểm tra độ nén, khe hở và kiểu chuyển động.
Dầu thường chọn NBR hoặc FKM; nước và ngoài trời chọn EPDM; nhiệt và môi trường sạch chọn Silicone; mài mòn chọn PU; hóa chất mạnh chọn PTFE hoặc FFKM tùy điều kiện cụ thể.
Nguyên nhân thường do sai kích thước, sai rãnh, thiếu độ nén, khe hở lớn, vật liệu không phù hợp hoặc bề mặt làm kín bị xước.
Nếu cần chọn X-Ring, Quad Ring, gioăng 4 môi hoặc vòng làm kín tiết diện chữ X theo mẫu cũ, bản vẽ, kích thước rãnh, môi chất, nhiệt độ hoặc áp suất làm việc, khách hàng có thể gửi thông tin cho Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
