Coupling Elements, còn gọi là cao su khớp nối, đệm khớp nối, spider coupling, coupling insert hoặc phần tử đàn hồi khớp nối, là chi tiết nằm giữa hai nửa khớp nối trục. Sản phẩm giúp truyền mô-men xoắn từ motor sang bơm, hộp số, quạt, máy nén hoặc thiết bị quay, đồng thời giảm rung, giảm sốc tải và bảo vệ hệ truyền động.
Sealtech Vietnam cung cấp nhiều dòng Coupling Elements HRC, MT, NM, L, H, GR, J S-Flex, PU spider, rubber coupling element, elastic spider với vật liệu PU, NBR, cao su tổng hợp và vật liệu đàn hồi chịu mài mòn cho nhà máy, xưởng bảo trì và hệ thống truyền động công nghiệp.
Cập nhật lần cuối: 31/05/2026

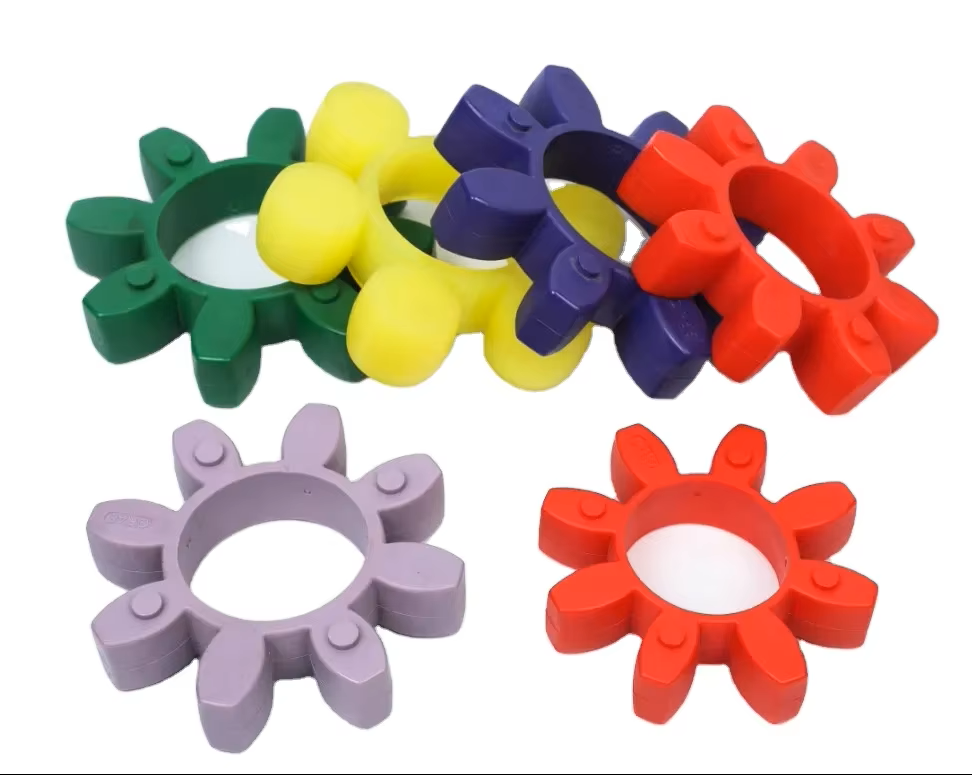

Tổng quan Coupling Elements cho khớp nối mềm, motor, bơm, hộp số và thiết bị truyền động.
HRC Rubber Element - đệm cao su khớp nối dùng cho motor, bơm và hộp số.
MT PU Elastic Spider - nhựa PU đàn hồi, chịu mài mòn tốt cho khớp nối trục.
NM Rubber Coupling Element - phần tử đàn hồi cho khớp nối mềm NM.
H Type Elastic Spider - cao su khớp nối dạng răng dùng trong truyền động trục.
Coupling Elements là phần tử đàn hồi được lắp giữa hai nửa khớp nối trục. Khi motor quay, mô-men xoắn được truyền qua khớp nối đến thiết bị được dẫn động như bơm, hộp số, quạt, máy nén, máy khuấy hoặc băng tải. Thay vì để hai nửa kim loại va trực tiếp vào nhau, Coupling Element nằm ở giữa để truyền lực mềm hơn và giảm rung động.
Trong bảo trì nhà máy, cao su khớp nối là chi tiết hao mòn định kỳ. Khi phần tử đàn hồi bị chai cứng, nứt, mòn, biến dạng hoặc vỡ răng, hệ truyền động có thể rung mạnh, phát tiếng kêu, nóng motor, hỏng vòng bi hoặc dừng máy ngoài kế hoạch.
Coupling Elements truyền lực quay từ motor sang thiết bị tải, giúp hệ truyền động hoạt động ổn định và liên tục.
Vật liệu đàn hồi hấp thụ rung động từ motor, bơm, quạt hoặc hộp số, giúp máy chạy êm hơn.
Khi khởi động, dừng máy hoặc tải thay đổi đột ngột, cao su khớp nối giúp giảm lực va đập truyền sang trục và vòng bi.
Coupling Elements có thể bù một phần lệch tâm, lệch góc hoặc dịch chuyển dọc trục nhỏ giữa hai trục.
Khi hệ truyền động có va đập, phần tử đàn hồi đóng vai trò như lớp đệm bảo vệ motor, bơm, hộp số và khớp nối kim loại.
Khi cao su khớp nối còn tốt và trục được căn chỉnh đúng, máy thường vận hành êm hơn, ít tiếng gõ kim loại hơn.
Coupling Elements thường được làm từ PU, NBR, cao su tổng hợp hoặc vật liệu đàn hồi đặc biệt. Tùy loại khớp nối, hình dạng có thể là dạng sao, hoa mai, dạng vòng, dạng răng, dạng khối đàn hồi hoặc dạng đệm cao su tròn.
Khi motor quay, một nửa khớp nối truyền lực vào phần tử đàn hồi. Phần đàn hồi này tiếp tục truyền lực sang nửa khớp nối còn lại. Trong quá trình đó, vật liệu biến dạng nhẹ để hấp thụ rung động và sốc tải. Nếu chọn đúng kích thước, đúng độ cứng và căn chỉnh trục tốt, khớp nối chạy êm, ít rung và tuổi thọ cao.

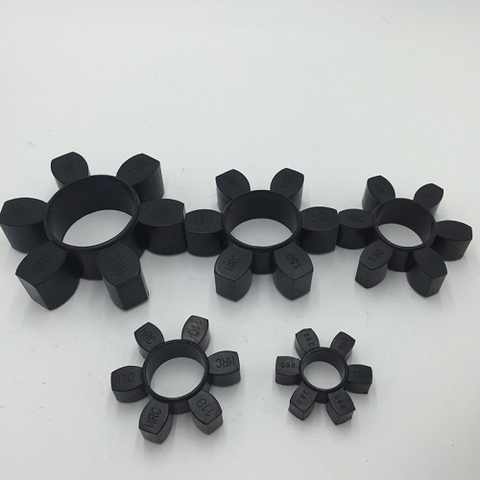

HRC rubber element thường dùng trong motor, bơm, quạt, hộp số và hệ truyền động tải vừa.

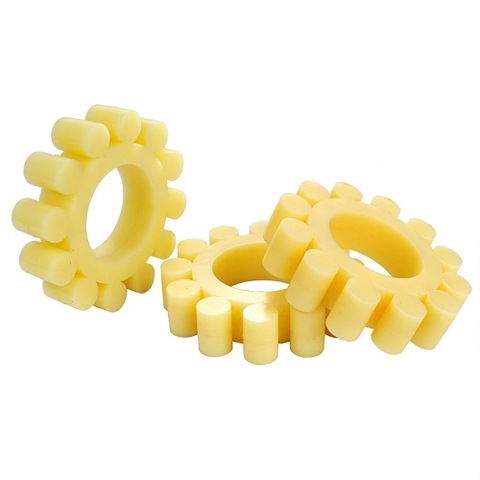

MT PU elastic spider có dạng hoa mai, phổ biến trong jaw coupling, chịu mài mòn tốt và dễ thay thế.

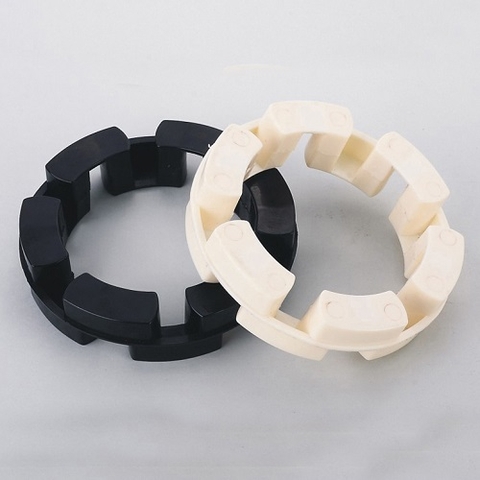

NM rubber coupling element thường dùng trong truyền động bơm, motor và các cụm máy cần giảm rung.

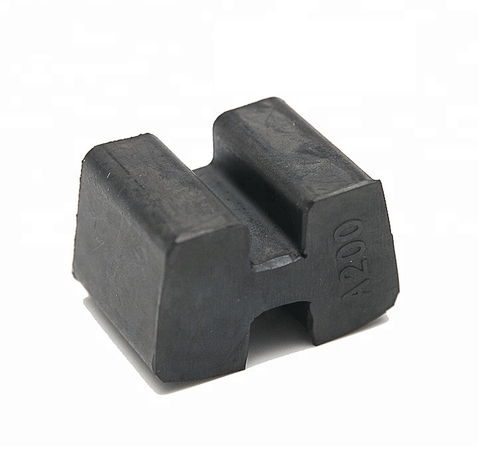

H type elastic spider có dạng răng đàn hồi, phù hợp nhiều cụm khớp nối trục trong thiết bị công nghiệp.
GR spider coupling element thường dùng cho jaw coupling tiêu chuẩn, có nhiều độ cứng và kích thước.
J S-Flex phù hợp các hệ truyền động cần phần tử đàn hồi dạng vòng, giảm rung và giảm sốc tải.
| Vật liệu | Ưu điểm | Ứng dụng phù hợp | Lưu ý |
|---|---|---|---|
| PU / Polyurethane | Chống mài mòn tốt, chịu tải khá, độ đàn hồi ổn định. | Motor, bơm, máy chạy liên tục, thiết bị yêu cầu tuổi thọ cao. | Cần chọn đúng độ cứng để tránh quá cứng hoặc quá mềm. |
| NBR | Chịu dầu mỡ nhẹ, đàn hồi tốt, giá hợp lý. | Khu vực có dầu, bơm dầu, máy công nghiệp thông dụng. | Không phù hợp nhiệt độ quá cao hoặc hóa chất mạnh. |
| Cao su tổng hợp | Giảm rung tốt, mềm, dễ thay thế, chi phí hợp lý. | Bơm nước, quạt, motor, thiết bị tải vừa. | Tuổi thọ phụ thuộc tải, tốc độ và độ lệch trục. |
| Vật liệu chịu nhiệt | Ổn định hơn trong môi trường nóng. | Khu vực gần lò, motor nhiệt cao, thiết bị nhiệt. | Cần xác định nhiệt độ thực tế trước khi chọn. |
| Vật liệu độ cứng cao | Chịu tải tốt hơn, ít biến dạng dưới tải. | Tải nặng, khởi động nhiều, mô-men lớn. | Giảm rung kém hơn vật liệu mềm. |
| Điều kiện làm việc | Vật liệu gợi ý | Đặc điểm nên chọn | Ghi chú kỹ thuật |
|---|---|---|---|
| Motor kéo bơm nước | Cao su tổng hợp / PU | Đàn hồi tốt, giảm rung ổn định. | Ứng dụng phổ biến nhất trong nhà máy. |
| Bơm dầu hoặc khu vực có dầu mỡ | NBR / PU | Chịu dầu tốt hơn cao su thường. | Tránh dùng vật liệu dễ trương nở trong dầu. |
| Máy chạy liên tục | PU | Chống mài mòn và tuổi thọ cao. | Cần kiểm tra độ đồng tâm trục. |
| Tải va đập, khởi động nhiều lần | PU độ cứng phù hợp | Chịu sốc tải tốt. | Không nên chọn quá mềm nếu mô-men lớn. |
| Cần giảm rung mạnh | Cao su tổng hợp mềm hơn | Hấp thụ rung tốt. | Phù hợp tải vừa, tốc độ vừa. |
| Tốc độ cao | PU chất lượng tốt | Cân bằng tốt, ít biến dạng. | Cần căn chỉnh trục chính xác. |
| Môi trường nhiệt cao | Vật liệu chịu nhiệt | Hạn chế chai cứng nhanh. | Cần xác định nhiệt độ thực tế. |
Nếu máy chạy êm trước đây nhưng gần đây rung tăng lên, cao su khớp nối có thể đã mòn, chai hoặc nứt.
Tiếng lạch cạch, tiếng gõ kim loại hoặc va đập thường xuất hiện khi phần tử đàn hồi đã vỡ hoặc quá lỏng.
Khi kiểm tra thấy răng cao su vỡ, mẻ, nứt chân hoặc biến dạng, nên thay ngay để tránh hỏng khớp nối kim loại.
Nhiệt tăng có thể do lệch trục, ma sát cao, cao su quá cứng hoặc Coupling Elements không còn làm việc đúng.
Nếu motor, bơm hoặc hộp số nhanh hỏng vòng bi, cần kiểm tra căn chỉnh trục và tình trạng cao su khớp nối.
Khi cao su vỡ hoàn toàn, khớp nối có thể mất truyền động hoặc va đập mạnh, gây dừng máy ngoài kế hoạch.
Ứng dụng phổ biến nhất. Coupling Elements nằm giữa motor và bơm để truyền lực, giảm rung và bảo vệ trục bơm.
Giúp giảm va đập khi truyền mô-men. Nếu hỏng, hộp số có thể rung, ồn hoặc tăng tải lên vòng bi.
Quạt công nghiệp thường chạy tốc độ cao, cần đệm khớp nối giúp giảm rung, giảm tiếng ồn và bảo vệ motor.
Máy nén cần truyền động ổn định. Coupling Elements giúp giảm sốc khi khởi động và hạn chế rung khi vận hành.
Dùng trong băng tải, máy khuấy, máy chế biến, máy đóng gói và các thiết bị quay trong dây chuyền sản xuất.
Là vật tư hao mòn cần có sẵn trong kho để thay nhanh khi thiết bị rung, kêu hoặc cao su khớp nối nứt vỡ.
| Hiện tượng | Nguyên nhân có thể | Hướng xử lý |
|---|---|---|
| Vỡ răng cao su | Tải va đập lớn, chọn vật liệu quá mềm hoặc khớp nối lệch tâm. | Kiểm tra tải, chọn PU/độ cứng phù hợp và căn chỉnh lại trục. |
| Máy rung sau khi thay | Sai kích thước, sai độ cứng, lắp lệch hoặc hai trục chưa đồng tâm. | Đo lại mẫu, kiểm tra độ cứng và cân chỉnh khớp nối. |
| Cao su bị trương nở | Vật liệu không chịu dầu, tiếp xúc dầu mỡ hoặc hóa chất. | Đổi sang NBR/PU phù hợp môi trường dầu. |
| Khớp nối nóng bất thường | Lệch trục, tốc độ cao, ma sát lớn hoặc cao su quá cứng. | Kiểm tra đồng tâm, bề mặt khớp nối và chọn vật liệu phù hợp. |
| Mòn nhanh một phía | Lệch góc, lệch tâm hoặc nửa khớp nối kim loại đã mòn. | Căn chỉnh motor - thiết bị, kiểm tra nửa khớp nối kim loại. |
| Tiếng kêu lạch cạch | Cao su quá lỏng, vỡ răng hoặc khe hở khớp nối quá lớn. | Thay đúng size và kiểm tra độ mòn của khớp nối. |
Cao su khớp nối HRC cho motor, bơm, quạt, hộp số và hệ truyền động tải vừa.
PU elastic spider dạng hoa mai, phổ biến trong jaw coupling và các khớp nối trục nhỏ đến trung bình.
Phần tử đàn hồi NM giúp giảm rung, truyền lực ổn định và bảo vệ cụm truyền động.
Các dạng cao su khớp nối phổ biến dùng trong motor, máy bơm, hộp số và thiết bị quay.
Phớt chặn dầu cho trục quay, motor, hộp số, bơm và thiết bị công nghiệp.
Phớt chắn bụi, nước và mỡ cho trục quay, ổ bi, motor, hộp số và cụm thiết bị công nghiệp.
Phớt cơ khí cho bơm nước, bơm hóa chất, bơm dầu và thiết bị quay công nghiệp.
Phớt thủy lực cho xi lanh, rod, piston, wiper, wear ring và seal kit.
Ống lót trục, nắp chụp bảo vệ và phụ kiện hỗ trợ cụm quay, motor, hộp số và trục truyền động.
Coupling Elements dùng để truyền lực giữa hai nửa khớp nối, đồng thời giảm rung, giảm sốc tải và bảo vệ motor, bơm, hộp số hoặc thiết bị quay.
Nên thay khi thấy cao su bị nứt, mòn, vỡ, chai cứng, biến dạng, máy rung mạnh, có tiếng kêu tại khớp nối hoặc vòng bi hỏng bất thường.
PU thường bền mài mòn và chịu tải tốt hơn, phù hợp máy chạy liên tục. Cao su thường mềm hơn, giảm rung tốt và chi phí thấp hơn.
Tải nhẹ và cần giảm rung có thể chọn mềm hơn. Tải nặng, tốc độ cao hoặc khởi động nhiều lần nên chọn loại cứng và bền hơn.
Nguyên nhân thường do lệch trục, chọn sai kích thước, sai độ cứng, vật liệu không phù hợp dầu/nhiệt hoặc khớp nối kim loại đã mòn.
Có. Khách hàng có thể gửi mẫu cũ, hình ảnh khớp nối, kích thước, số răng/cánh, loại máy và điều kiện làm việc để Sealtech Vietnam hỗ trợ đối chiếu.
Nếu cần chọn Coupling Elements theo mẫu cũ, kích thước, vật liệu, độ cứng, loại khớp nối hoặc điều kiện làm việc thực tế, khách hàng có thể gửi thông tin cho Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
