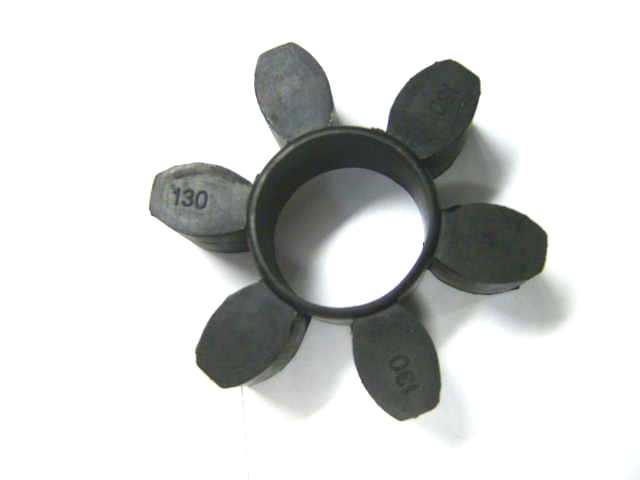

Khớp nối mềm HRC, còn gọi là HRC rubber coupling element, HRC coupling insert hoặc đệm cao su khớp nối HRC, là chi tiết đàn hồi lắp giữa hai nửa hub của khớp nối trục. Sản phẩm giúp truyền mô-men xoắn, giảm rung xoắn, giảm sốc tải và bảo vệ motor, bơm, hộp số, quạt, máy nén hoặc thiết bị truyền động.
Sealtech Vietnam cung cấp các mã HRC 70, HRC 90, HRC 110, HRC 130, HRC 150, HRC 180, HRC 230, HRC 280 theo Part number và SKU rõ ràng, phù hợp cho bảo trì nhà máy, thay thế vật tư tiêu hao, sửa chữa khớp nối trục và dự phòng phụ tùng truyền động.
Cập nhật lần cuối: 04/06/2026

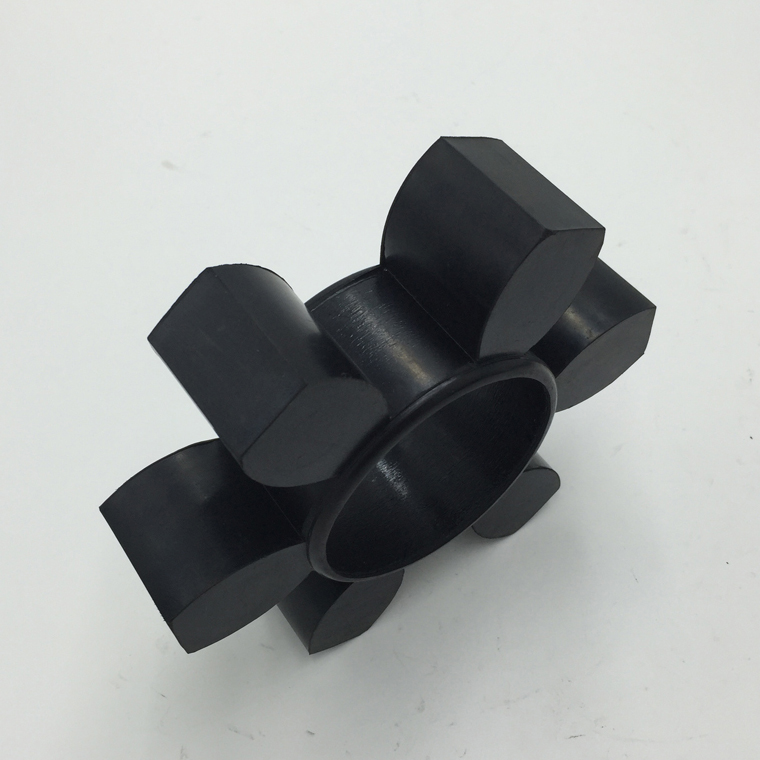

Khớp nối mềm HRC là phần tử đàn hồi nằm giữa hai hub kim loại của khớp nối HRC. Khi động cơ quay, mô-men được truyền qua phần cao su đàn hồi này sang trục của bơm, hộp số, quạt hoặc máy công tác. Nhờ cấu tạo mềm dẻo, chi tiết giúp giảm va đập khi khởi động, hạn chế rung xoắn và hỗ trợ bù sai lệch nhỏ giữa hai trục.
Trong bảo trì công nghiệp, HRC coupling insert thường được thay khi có dấu hiệu chai cứng, nứt, mòn, biến dạng, vỡ hoặc cụm truyền động phát ra tiếng gõ. Chọn đúng mã HRC giúp khớp nối vận hành êm hơn, giảm áp lực lên bạc đạn, trục, phớt chặn dầu và hộp số.
Bảng dưới đây tổng hợp mã Coupling element HRC. Tên sản phẩm đã gắn interlink, mở tab mới đến từng trang sản phẩm tương ứng trên website Sealtech Vietnam.
| Description | Part number | SKU |
|---|---|---|
| Coupling element HRC 70 | STCE-HRC70 | 50602980 |
| Coupling element HRC 90 | STCE-HRC90 | 50602981 |
| Coupling element HRC 110 | STCE-HRC110 | 50602982 |
| Coupling element HRC 130 | STCE-HRC130 | 50602983 |
| Coupling element HRC 150 | STCE-HRC150 | 50602984 |
| Coupling element HRC 180 | STCE-HRC180 | 50602985 |
| Coupling element HRC 230 | STCE-HRC230 | 50602986 |
| Coupling element HRC 280 | STCE-HRC280 | 50602987 |
| Thông số | Ý nghĩa kỹ thuật | Ghi chú đặt hàng |
|---|---|---|
| Mã HRC | Xác định đúng series và kích thước phần tử đàn hồi. | Ví dụ HRC 70, HRC 130, HRC 230 hoặc HRC 280. |
| Part number | Giúp đặt đúng mã hàng trong hệ thống quản lý kho. | Ví dụ STCE-HRC90, STCE-HRC180, STCE-HRC280. |
| Kích thước thực tế | Đường kính ngoài, đường kính trong, chiều dày và chiều cao. | Nên đo bằng thước kẹp trên mẫu còn nguyên dạng. |
| Kiểu hub khớp nối | Ảnh hưởng đến khả năng lắp đúng với phần tử đàn hồi HRC. | Gửi hình cụm khớp nối hoặc mã hub nếu có. |
| Vật liệu | Ảnh hưởng đến độ đàn hồi, chịu mài mòn, chịu dầu và tuổi thọ. | Cao su kỹ thuật, NBR, NR/SBR hoặc vật liệu theo yêu cầu. |
| Điều kiện làm việc | Tải, tốc độ, nhiệt độ, dầu mỡ và hóa chất ảnh hưởng độ bền. | Cung cấp ứng dụng để tư vấn vật liệu phù hợp. |
Phần tử đàn hồi HRC hấp thụ dao động xoắn giữa hai trục, giúp hệ truyền động chạy êm và ổn định hơn.

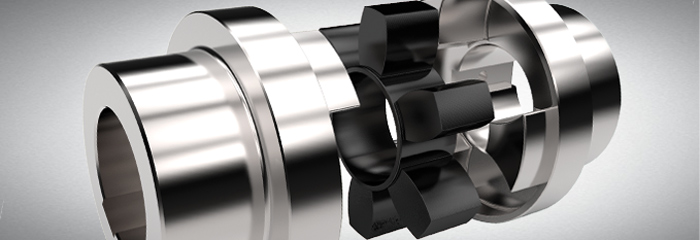

Thiết kế khớp nối dạng claw/flexible coupling giúp truyền mô-men ổn định trong nhiều cụm máy công nghiệp.
Hạn chế va đập khi khởi động, dừng máy hoặc khi tải thay đổi đột ngột.
Khi insert cũ bị mòn hoặc nứt, có thể thay phần cao su HRC mà không cần thay toàn bộ cụm hub nếu hub còn tốt.

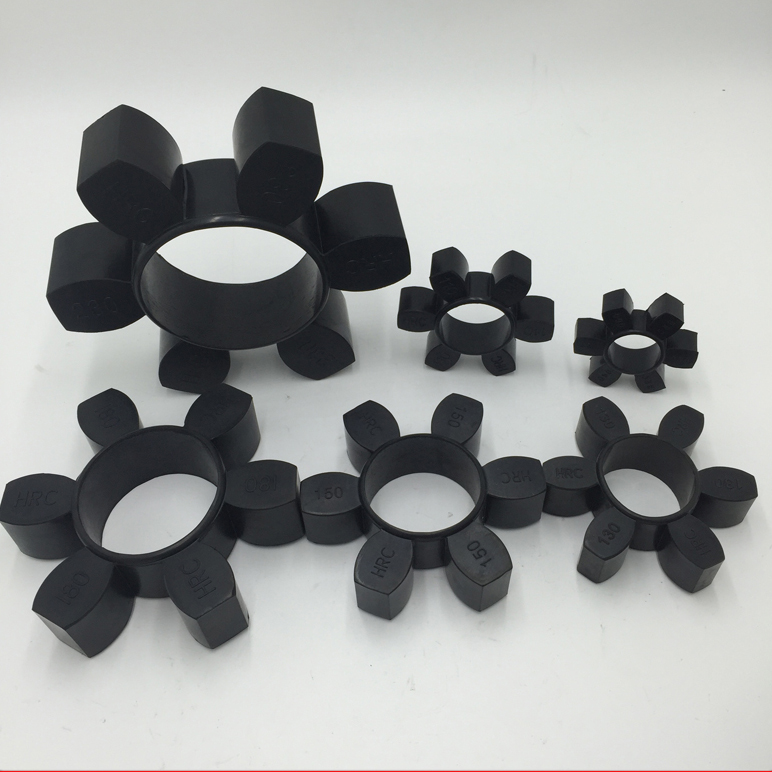

Dải mã từ HRC 70 đến HRC 280 phù hợp nhiều cỡ khớp nối từ thiết bị vừa đến cụm truyền động lớn.
Part number và SKU rõ ràng giúp đội bảo trì đặt hàng, lưu kho và thay thế nhanh khi dừng máy.
Khớp nối mềm HRC thường dùng cao su kỹ thuật hoặc elastomer có khả năng đàn hồi tốt. Một số dòng có thể dùng vật liệu chịu dầu, chịu ozone, chống lão hóa hoặc làm việc trong dải nhiệt phù hợp với môi trường truyền động công nghiệp. Khi hệ thống có dầu mỡ, nhiệt hoặc hóa chất nhẹ, cần xác nhận vật liệu trước khi thay thế.
| Yếu tố | Vai trò | Lưu ý chọn |
|---|---|---|
| Độ đàn hồi | Giúp hấp thụ rung xoắn và giảm sốc tải. | Thiết bị rung nhiều cần vật liệu đàn hồi ổn định. |
| Chịu dầu | Hạn chế trương nở hoặc chai cứng khi tiếp xúc dầu mỡ. | Quan trọng với hộp số, bơm dầu, khu vực có dầu bôi trơn. |
| Chịu mài mòn | Tăng tuổi thọ khi khớp nối làm việc liên tục. | Nếu mòn nhanh, cần kiểm tra lệch trục và tình trạng hub. |
| Chịu nhiệt | Giữ ổn định vật liệu trong khu vực nhiệt cao. | Cần lưu ý khi lắp gần motor công suất lớn hoặc buồng máy nóng. |
Dùng trong cụm truyền động bơm nước, bơm dầu, bơm hóa chất, bơm tuần hoàn và bơm công nghiệp.
Giảm sốc tải, bảo vệ bánh răng, bạc đạn, trục và phớt chặn dầu của hộp số.
Hạn chế rung động khi khởi động, phù hợp quạt hút, quạt thổi và hệ thống thông gió.
Giúp cụm truyền động chạy ổn định hơn, giảm rung nền và giảm va đập lên trục.
Phù hợp bồn khuấy hóa chất, xử lý nước, thực phẩm hoặc các ứng dụng có tải thay đổi.
Dùng trong băng tải, máy đóng gói, máy chế biến, máy công nghiệp và hệ tự động hóa.
| Hiện tượng | Nguyên nhân có thể | Hướng xử lý |
|---|---|---|
| HRC bị mòn nhanh | Lệch tâm trục, sai khe hở lắp hoặc vấu hub bị mòn. | Căn chỉnh lại trục, kiểm tra hub và thay đúng mã HRC. |
| Đệm bị nứt, vỡ | Quá tải, sốc tải, vật liệu không phù hợp hoặc nhiệt độ cao. | Kiểm tra tải làm việc, chọn vật liệu phù hợp và thay mới định kỳ. |
| Máy rung sau khi thay | Lắp sai kích thước, sai mã hoặc trục chưa đồng tâm. | Đo lại mẫu cũ, căn chỉnh đồng tâm và chạy thử không tải. |
| Có tiếng gõ ở khớp nối | Khe hở lớn, đệm bị lỏng hoặc hub đã mòn vấu. | Thay đúng loại HRC, kiểm tra khe hở và tình trạng khớp nối. |
Danh mục phần tử đàn hồi dùng cho khớp nối trục công nghiệp.

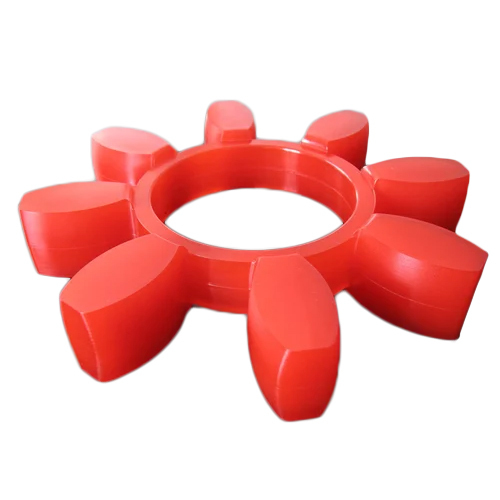

Coupling element GR dạng sao dùng cho các cụm khớp nối phổ biến.
NM rubber coupling elastic spider dùng cho motor, bơm, hộp số.
MT PU elastic spider dùng cho jaw coupling và khớp nối trục.
Nhựa kỹ thuật POM, PA, PU, PTFE, PEEK dùng gia công chi tiết máy.
Phớt chặn dầu dùng cho trục quay, hộp số, motor và thiết bị công nghiệp.
Khớp nối mềm HRC dùng để truyền mô-men giữa hai trục, giảm rung xoắn, giảm sốc tải và bảo vệ motor, bơm, hộp số hoặc thiết bị truyền động.
Sealtech Vietnam cung cấp các mã HRC 70, HRC 90, HRC 110, HRC 130, HRC 150, HRC 180, HRC 230 và HRC 280.
Nên thay khi chi tiết bị nứt, chai cứng, mòn, biến dạng, vỡ hoặc cụm khớp nối phát ra tiếng gõ bất thường.
Có thể dùng hình ảnh để nhận dạng ban đầu, nhưng nên đo thêm kích thước và xác nhận mã HRC để tránh sai loại.
Nguyên nhân thường do lệch tâm trục, quá tải, sốc tải, nhiệt độ cao, dầu mỡ ảnh hưởng vật liệu hoặc hub đã mòn.
Nếu cần chọn khớp nối mềm HRC, HRC rubber coupling element hoặc coupling insert theo mẫu cũ, mã hàng, kích thước thực tế hoặc điều kiện vận hành, vui lòng gửi hình ảnh và thông tin thiết bị cho Sealtech Vietnam để được tư vấn đúng loại và báo giá phù hợp.
