V-ring VRM (RM) | Bảng kích thước Type RM

Sealtech Vietnam - V-RING VRM / RM

V-ring VRM (RM) – Vòng làm kín trục lớn chịu nhiệt Type RM

V-ring VRM, tên mã tiêu chuẩn trong bảng là RM Ring – V-Ring Type RM, là phớt hướng trục toàn cao su cho trục lớn. Thân seal quay cùng trục, môi làm kín tỳ lên mặt đối tiếp để chắn bụi, tạp chất và môi chất nóng.

Dải chuẩn gồm RM-300 đến RM-2000, phù hợp trục 300–2.010 mm. Nguồn nhấn mạnh phiên bản FKM đóng rắn peroxide cho lò công nghiệp, ổ turbocharger và thiết bị nhiệt phân.

Xem bảng kích thước Yêu cầu báo giá

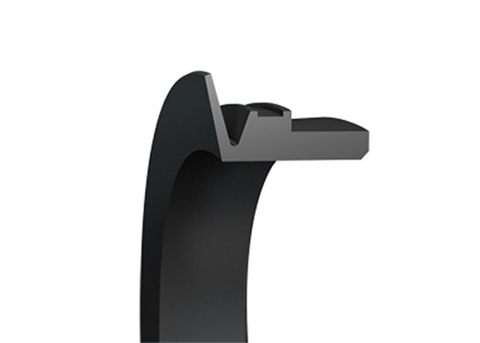

1. Hình ảnh V-ring VRM / RM

V-ring RM chịu nhiệt cho thiết bị công nghiệp

2. V-ring VRM / RM là gì?

RM là seal chắn bẩn không áp theo phương trục. Thân đàn hồi tự giữ trên trục, còn môi seal tiếp xúc với counterface vuông góc trục. Các rãnh gia cường xoắn được nguồn mô tả giúp duy trì hình học khi giãn nở nhiệt.

Tên gọi: “VRM” thường được dùng để chỉ V-ring profile RM; mã đặt hàng trong bảng nguồn dùng tiền tố RM.

3. Đặc điểm nổi bật

Chịu nhiệt

FKM peroxide cho chu kỳ nhiệt và môi chất nóng.

Trục lớn

Dải d1 từ 300 đến 2.010 mm.

Rãnh gia cường

Hỗ trợ ổn định khi giãn nở nhiệt.

Tiết diện lớn

H 100 mm, A 67,5 mm.

Chắn tạp chất

Bảo vệ cụm quay trước bụi và cặn nóng.

Nhiều compound

FKM, NBR; HNBR hoặc EPDM theo yêu cầu.

4. Bảng kích thước V-ring VRM – Type RM Size Chart

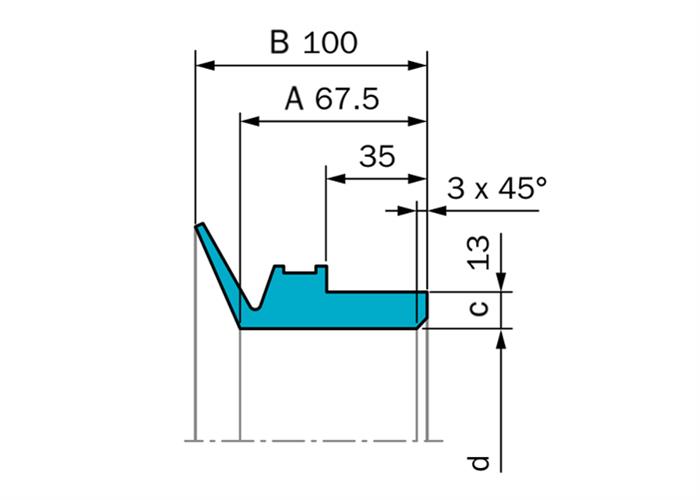

Đơn vị mm. Các thông số không đổi trên toàn dải: H(B)=100; A=67,5; W(c)=13; d2=d1+24; d3=d1+115; B1=85±12. Bảng thể hiện các giá trị thay đổi gồm mã, ID d, OD d+2c và dải trục d1.

RM Type	ID d	OD	Trục d1
RM-300	294	320	300-305
RM-305	299	325	305-310
RM-310	304	330	310-315
RM-315	309	335	315-320
RM-320	314	340	320-325
RM-325	319	345	325-330
RM-330	323	349	330-335
RM-335	328	354	335-340
RM-345	338	364	345-350
RM-350	343	369	350-355
RM-355	347	373	355-360
RM-360	352	378	360-365
RM-365	357	383	365-370
RM-370	362	388	370-375
RM-375	367	393	375-380
RM-380	371	397	380-385
RM-385	376	402	385-390
RM-390	381	407	390-395
RM-395	386	412	395-400
RM-400	391	417	400-405
RM-405	396	422	405-410
RM-410	401	427	410-415
RM-415	405	431	415-420
RM-420	410	436	420-425
RM-425	415	441	425-430
RM-430	420	446	430-435
RM-435	425	451	435-440
RM-440	429	455	440-445
RM-445	434	460	445-450
RM-450	439	465	450-455
RM-455	444	470	455-460
RM-460	448	474	460-465
RM-465	453	479	465-470
RM-470	458	484	470-475
RM-475	463	489	475-480
RM-480	468	494	480-485
RM-485	473	499	485-490
RM-490	478	504	490-495
RM-495	483	509	495-500
RM-500	488	514	500-505
RM-505	493	519	505-510
RM-510	497	523	510-515
RM-515	502	528	515-520
RM-520	507	533	520-525
RM-525	512	538	525-530
RM-530	517	543	530-535
RM-535	521	547	535-540
RM-540	526	552	540-545
RM-545	531	557	545-550
RM-550	536	562	550-555
RM-555	541	567	555-560
RM-560	546	572	560-565
RM-565	550	576	565-570
RM-570	555	581	570-575
RM-575	560	586	575-580
RM-580	565	591	580-585
RM-585	570	596	585-590
RM-590	575	601	590-600
RM-600	582	608	600-610
RM-610	592	618	610-620
RM-620	602	628	620-630
RM-630	612	638	630-640
RM-640	621	647	640-650
RM-650	631	657	650-660
RM-660	640	666	660-670
RM-670	650	676	670-680
RM-680	660	686	680-690
RM-690	670	696	690-700
RM-700	680	706	700-710
RM-710	689	715	710-720
RM-720	699	725	720-730
RM-730	709	735	730-740
RM-740	718	744	740-750
RM-750	728	754	750-758
RM-760	735	761	758-766
RM-770	743	769	766-774
RM-780	751	777	774-783
RM-790	759	785	783-792
RM-800	768	794	792-801
RM-810	777	803	801-810
RM-820	786	812	810-821
RM-830	796	822	821-831
RM-840	805	831	831-841
RM-850	814	840	841-851
RM-860	824	850	851-861
RM-870	833	859	861-871
RM-880	843	869	871-882
RM-890	853	879	882-892
RM-900	871	897	892-912
RM-920	880	906	912-922
RM-930	890	916	922-933
RM-940	900	926	933-944
RM-950	911	937	944-955
RM-960	921	947	955-966
RM-970	932	958	966-977
RM-980	942	968	977-988
RM-990	953	979	988-999
RM-1000	963	989	999-1010
RM-1020	973	999	1010-1025
RM-1040	990	1016	1025-1045
RM-1060	1008	1034	1045-1065
RM-1080	1027	1053	1065-1085
RM-1100	1045	1071	1085-1105
RM-1120	1065	1091	1105-1125
RM-1140	1084	1110	1125-1145
RM-1160	1103	1129	1145-1165
RM-1180	1121	1147	1165-1185
RM-1200	1139	1165	1185-1205
RM-1220	1157	1183	1205-1225
RM-1240	1176	1202	1225-1245
RM-1260	1195	1221	1245-1270
RM-1280	1218	1244	1270-1295
RM-1300	1240	1266	1295-1315
RM-1325	1259	1285	1315-1340
RM-1350	1281	1307	1340-1365
RM-1375	1305	1331	1365-1390
RM-1400	1328	1354	1390-1415
RM-1425	1350	1376	1415-1440
RM-1450	1374	1400	1440-1465
RM-1475	1397	1423	1465-1490
RM-1500	1419	1445	1490-1515
RM-1525	1443	1469	1515-1540
RM-1550	1467	1493	1540-1570
RM-1575	1495	1521	1570-1600
RM-1600	1524	1550	1600-1640
RM-1650	1559	1585	1640-1680
RM-1700	1596	1622	1680-1720
RM-1750	1632	1658	1720-1765
RM-1800	1671	1697	1765-1810
RM-1850	1714	1740	1810-1855
RM-1900	1753	1779	1855-1905
RM-1950	1794	1820	1905-1955
RM-2000	1844	1870	1955-2010

Lưu ý: Xác nhận bản vẽ, dung sai, vật liệu và kết cấu rãnh trước khi đặt hàng.

5. Vật liệu V-ring RM

FKM peroxide được nguồn nêu làm việc liên tục ở 250°C và đỉnh 300°C; phải xác nhận compound và thời gian phơi nhiễm. NBR 60 Shore A dùng cho dầu mỡ và điều kiện thông dụng. HNBR hoặc EPDM chỉ chọn khi tương thích môi chất và nhiệt độ.

Không suy rộng nhiệt độ: giới hạn 250/300°C chỉ áp dụng cho công thức FKM đặc biệt được xác nhận, không áp dụng mặc định cho mọi RM Ring.

6. Ứng dụng

Lò công nghiệp

Trục quay chịu bức xạ và chu kỳ nhiệt.

Thiết bị nhiệt phân

Chắn môi chất nóng và cặn bụi.

Turbocharger

Vị trí ổ trục nhiệt độ cao.

Luyện kim

Thiết bị quay gần vùng nhiệt.

Xi măng

Lò và truyền động hạng nặng.

Năng lượng

Cụm quay lớn có chu kỳ nhiệt.

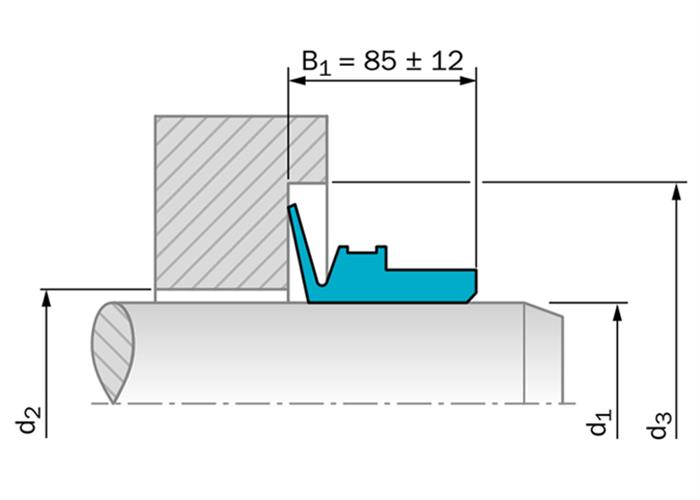

7. Hướng dẫn lắp đặt

Làm sạch trục và counterface, che cạnh sắc.
Nâng đều seal lớn, tránh kéo cục bộ hoặc xoắn.
Đặt môi hướng về phía cần bảo vệ.
Chỉnh B1 = 85±12 mm.
Kiểm tra đồng tâm và tiếp xúc đều toàn chu vi.
Quay thử chậm, theo dõi ma sát và nhiệt.

8. Cách chọn

Chọn mã theo dải trục d1.
Đối chiếu ID, OD, d2/d3 và B1.
Xác định nhiệt liên tục, nhiệt đỉnh và chu kỳ.
Kiểm tra FKM với môi chất nóng cụ thể.
Cung cấp tốc độ, độ đảo và độ nhám.
Xác nhận phương án giữ trên trục.

9. So sánh RM và VE

Tiêu chí	RM	VE
Trục	300–2.010 mm	450–2.010 mm
H / W	100 / 13 mm	65 / 30 mm
Điểm mạnh	Nhiệt độ cao, rãnh gia cường	Môi trường hạng nặng, nước biển, hạt mài
B1	85±12 mm	50±12 mm
