Back-up Ring Uncut - Vòng chống đùn liền không cắt cho O-ring áp suất cao

Back-up Ring Uncut, hay còn gọi là vòng chống đùn liền, vòng đỡ O-ring không cắt, vòng chặn khe hở liền, uncut back-up ring, là loại vòng hỗ trợ được lắp cùng O-ring trong các hệ thống thủy lực, khí nén, van áp suất và thiết bị công nghiệp. Khác với loại có đường cắt, Back-up Ring Uncut là vòng liền khối, không có khe hở tại thân vòng, giúp tăng khả năng đỡ O-ring và chống đùn gioăng trong điều kiện áp suất cao.

Sealtech Vietnam cung cấp và tư vấn Back-up Ring Uncut bằng PTFE, POM, PA, PU, NBR cứng, FKM và vật liệu kỹ thuật theo kích thước rãnh, kích thước O-ring, áp suất, nhiệt độ, môi chất và điều kiện lắp đặt thực tế. Sản phẩm phù hợp cho xi lanh thủy lực, piston, rod, van thủy lực, máy ép, máy công cụ, máy công trình và các cụm làm kín áp suất cao.

1. Back-up Ring Uncut là gì?

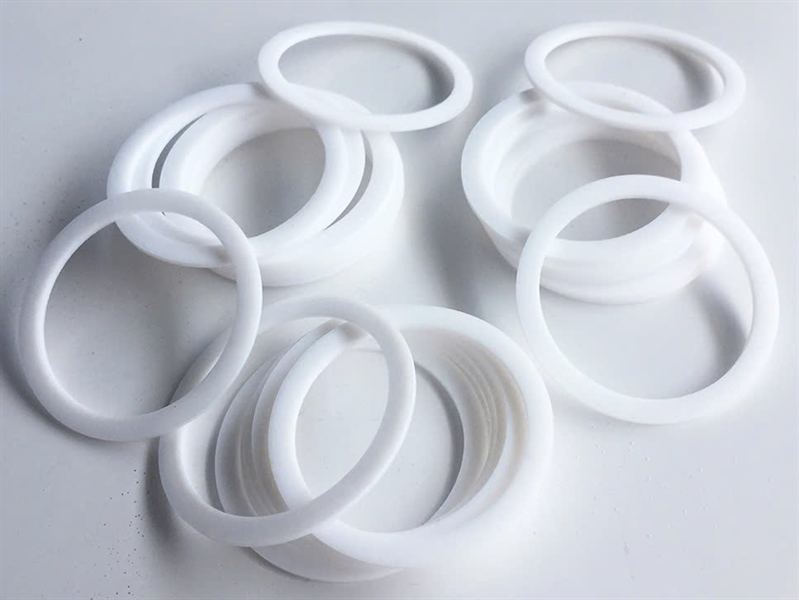

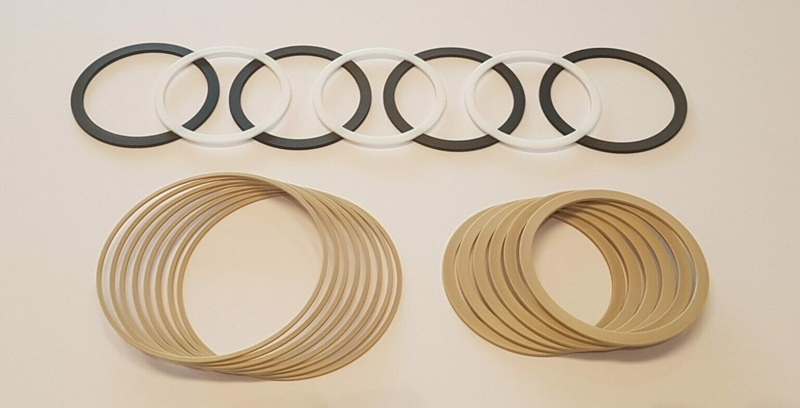

Back-up Ring Uncut là vòng chống đùn dạng liền, không có đường cắt trên thân vòng. Vòng thường được lắp sát O-ring trong cùng một rãnh để ngăn O-ring bị ép vào khe hở hướng kính khi hệ thống chịu áp suất cao.

Trong bộ làm kín, O-ring là chi tiết tạo độ kín chính, còn Back-up Ring Uncut là chi tiết bảo vệ. Khi áp suất tác động, O-ring có xu hướng bị biến dạng và bị đùn vào khe hở giữa hai chi tiết kim loại. Back-up Ring Uncut chặn đường đùn này, giúp O-ring không bị cắt mép, xé rách hoặc hư sớm.

2. Đặc điểm của Back-up Ring Uncut

• Dạng vòng liền, không có đường cắt.
• Thường có tiết diện chữ nhật hoặc tiết diện theo rãnh thiết kế.
• Độ ổn định hình học tốt hơn loại có cắt trong nhiều ứng dụng.
• Khả năng chống đùn tốt nhờ không có khe hở tại vị trí cắt.
• Phù hợp với rãnh có thể lắp vòng liền trực tiếp.
• Có thể dùng cho làm kín trong, làm kín ngoài, làm kín tĩnh hoặc động.
• Thường dùng với O-ring trong hệ thống áp suất cao.

3. Back-up Ring Uncut có chức năng gì?

Back-up Ring Uncut không thay thế O-ring và không phải là chi tiết làm kín chính. Chức năng chính của vòng là đỡ O-ring, chống đùn O-ring vào khe hở và tăng tuổi thọ bộ làm kín.

• Ngăn O-ring bị đùn vào khe hở hướng kính.
• Giảm nguy cơ O-ring bị cắt mép do áp suất cao.
• Giúp O-ring làm việc ổn định hơn trong rãnh.
• Cho phép dùng O-ring ở áp suất cao hơn.
• Hỗ trợ dùng O-ring vật liệu mềm hơn khi cần độ kín tốt.
• Bù khe hở làm kín trong một số thiết kế rãnh.
• Giảm rò rỉ lặp lại trong xi lanh, van và cụm thủy lực.

4. Khi nào nên dùng Back-up Ring Uncut?

• Khi hệ thống làm việc ở áp suất cao.
• Khi O-ring bị đùn ra khỏi rãnh hoặc bị cắt mép.
• Khi khe hở hướng kính lớn hơn mức an toàn của O-ring.
• Khi rãnh lắp cho phép đưa vòng liền vào vị trí.
• Khi cần vòng chống đùn có độ ổn định tốt, không có khe cắt.
• Khi ứng dụng có áp suất một chiều hoặc hai chiều.
• Khi cần tăng tuổi thọ gioăng trong xi lanh thủy lực, van, máy ép hoặc thiết bị áp suất.

5. Ưu điểm của Back-up Ring Uncut

• Khả năng chống đùn tốt do không có đường cắt trên vòng.
• Ổn định hơn trong rãnh nếu kích thước lắp chính xác.
• Giảm nguy cơ O-ring bị kẹt, xé hoặc cắt tại khe hở.
• Phù hợp cho hệ thống áp suất cao và yêu cầu độ bền tốt.
• Có thể dùng với nhiều vật liệu O-ring như NBR, FKM, EPDM, Silicone, FFKM.
• Có thể gia công bằng PTFE, POM, PA, PU hoặc vật liệu kỹ thuật.
• Phù hợp cho cả làm kín trong và làm kín ngoài.

6. Hạn chế cần lưu ý của Back-up Ring Uncut

Back-up Ring Uncut có khả năng chống đùn tốt, nhưng không phải lúc nào cũng dễ lắp. Vì vòng không có đường cắt, người dùng cần kiểm tra kết cấu rãnh trước khi chọn.

• Không phù hợp với một số rãnh kín không thể đưa vòng liền vào.
• Có thể khó lắp hơn loại có cắt trong quá trình bảo trì tại chỗ.
• Vòng PTFE liền không nên bị kéo giãn quá mức khi lắp.
• Cần đo kích thước rãnh chính xác để tránh vòng bị kẹt hoặc lỏng.
• Nếu áp suất đổi chiều, có thể cần dùng hai vòng ở hai bên O-ring.

7. Back-up Ring Uncut khác gì Back-up Ring Cut?

8. Các dạng Back-up Ring Uncut phổ biến

8.1. Back-up Ring Uncut tiết diện chữ nhật

Đây là dạng phổ biến nhất. Vòng có tiết diện chữ nhật, dùng để đỡ O-ring ở phía khe hở. Dạng này thường được dùng trong xi lanh thủy lực, van, piston, rod và các cụm áp suất cao.

8.2. Back-up Ring Uncut dạng lõm

Dạng lõm có bề mặt ôm theo O-ring tốt hơn loại chữ nhật phẳng. Thiết kế này giúp O-ring ổn định hơn trong rãnh, hạn chế xô lệch và hỗ trợ tốt trong một số ứng dụng áp suất cao.

8.3. Back-up Ring Uncut theo bản vẽ

Với thiết bị đặc biệt, Back-up Ring Uncut có thể được gia công theo bản vẽ, mẫu cũ hoặc kích thước rãnh thực tế. Đây là giải pháp phù hợp cho máy nhập khẩu, xi lanh đặc biệt hoặc cụm van không theo tiêu chuẩn phổ biến.

9. Vật liệu Back-up Ring Uncut

9.1. Back-up Ring Uncut PTFE

PTFE là vật liệu rất phổ biến cho Back-up Ring Uncut nhờ khả năng ma sát thấp, kháng hóa chất tốt và chống đùn hiệu quả. PTFE phù hợp với nhiều hệ thống thủy lực, khí nén, hóa chất nhẹ và thiết bị công nghiệp.

9.2. Back-up Ring Uncut POM

POM có độ cứng cao, ổn định kích thước tốt và khả năng gia công chính xác. Vật liệu này phù hợp với các ứng dụng cần chống đùn tốt, chịu tải cơ học và làm việc trong rãnh chính xác.

9.3. Back-up Ring Uncut PA

PA, hay nylon kỹ thuật, có độ bền cơ học tốt và chịu mài mòn khá. Khi dùng PA, cần kiểm tra độ hút ẩm, nhiệt độ làm việc và môi chất để đảm bảo độ ổn định.

9.4. Back-up Ring Uncut PU

PU có độ bền cơ học, chịu mài mòn và chịu xé tốt. PU phù hợp cho một số ứng dụng thủy lực, nhưng cần kiểm tra nhiệt độ và khả năng tương thích với dầu hoặc môi chất.

9.5. Back-up Ring Uncut NBR cứng

NBR cứng có thể dùng trong môi trường dầu, mỡ, dầu thủy lực và các ứng dụng công nghiệp thông dụng. NBR có độ đàn hồi tốt hơn nhựa kỹ thuật, nhưng khả năng chống đùn phụ thuộc vào độ cứng và áp suất làm việc.

9.6. Back-up Ring Uncut FKM

FKM phù hợp với dầu nóng, nhiên liệu, một số hóa chất và môi trường nhiệt độ cao hơn NBR. FKM thường được chọn khi hệ thống cần khả năng chịu dầu nóng hoặc hóa chất tốt hơn.

10. Bảng chọn vật liệu Back-up Ring Uncut nhanh

11. Ứng dụng của Back-up Ring Uncut

11.1. Xi lanh thủy lực

Back-up Ring Uncut được dùng trong xi lanh thủy lực để bảo vệ O-ring tại piston, rod, nắp xi lanh và các cụm làm kín chịu áp suất cao.

11.2. Van thủy lực

Trong van thủy lực, Back-up Ring Uncut giúp O-ring không bị đùn khi áp suất dầu tăng cao hoặc khi van đóng mở liên tục.

11.3. Máy ép thủy lực

Máy ép thủy lực thường làm việc ở áp suất lớn. Vòng chống đùn liền giúp bảo vệ O-ring trong các cụm xi lanh, van và bộ chia dầu.

11.4. Máy ép nhựa

Trong máy ép nhựa, các cụm thủy lực chịu áp suất cao cần O-ring và Back-up Ring làm việc ổn định để tránh rò dầu và tụt áp.

11.5. Máy công cụ

Máy công cụ sử dụng thủy lực và khí nén trong nhiều cụm truyền động. Back-up Ring Uncut giúp giảm hư hỏng O-ring khi thiết bị vận hành liên tục.

11.6. Máy công trình và máy nông nghiệp

Máy đào, máy xúc, máy nâng và máy nông nghiệp thường chịu rung, bụi, tải nặng và áp suất cao. Back-up Ring Uncut giúp tăng tuổi thọ bộ làm kín trong hệ thống thủy lực.

12. Cách bố trí Back-up Ring Uncut theo hướng áp suất

12.1. Áp suất một chiều

Nếu áp suất chỉ tác động từ một phía, Back-up Ring Uncut thường được lắp ở phía đối diện nguồn áp. Đây là phía O-ring có nguy cơ bị đùn vào khe hở làm kín.

12.2. Áp suất hai chiều

Nếu áp suất có thể đổi chiều, nên lắp hai Back-up Ring Uncut ở hai bên O-ring. Cách bố trí này giúp O-ring được bảo vệ dù áp suất đến từ bên trái hay bên phải.

12.3. Ứng dụng có xung áp

Với hệ thống có xung áp hoặc áp suất tăng giảm nhanh, cần ưu tiên vật liệu có khả năng chống đùn và ổn định kích thước tốt như PTFE, POM hoặc vật liệu kỹ thuật phù hợp.

13. Các thông số quan trọng khi chọn Back-up Ring Uncut

• Đường kính trong của vòng.
• Đường kính ngoài hoặc kích thước housing.
• Chiều rộng vòng.
• Chiều dày hướng kính.
• Kích thước O-ring đi kèm.
• Chiều rộng và chiều sâu rãnh lắp.
• Khe hở hướng kính cần chống đùn.
• Áp suất làm việc và áp suất cao nhất.
• Nhiệt độ làm việc.
• Môi chất: dầu, nước, khí, hóa chất, dung môi hoặc môi trường đặc biệt.
• Hướng áp suất: một chiều hay hai chiều.
• Ứng dụng: piston, rod, van, xi lanh, làm kín tĩnh hoặc động.

14. Dấu hiệu cần dùng hoặc thay Back-up Ring Uncut

• O-ring bị cắt mép sau thời gian ngắn sử dụng.
• O-ring bị đùn ra khỏi rãnh hoặc có vết xé theo hướng khe hở.
• Hệ thống rò dầu, rò khí hoặc tụt áp tại vị trí lắp O-ring.
• Back-up Ring cũ bị mòn, nứt, cong, biến dạng hoặc gãy.
• Rãnh lắp có khe hở lớn hoặc áp suất làm việc tăng so với thiết kế ban đầu.
• Thiết bị làm việc có xung áp hoặc chuyển động liên tục.

15. Nguyên nhân Back-up Ring Uncut hoạt động không hiệu quả

15.1. Chọn sai kích thước

Nếu vòng quá mỏng, không đủ khả năng chặn khe hở. Nếu vòng quá dày hoặc quá rộng, có thể không lắp vừa rãnh hoặc làm O-ring bị ép quá mức.

15.2. Chọn sai vật liệu

Mỗi vật liệu có giới hạn riêng về nhiệt độ, áp suất, hóa chất và độ biến dạng. Chọn sai vật liệu có thể làm vòng mềm, nứt, biến dạng hoặc mất khả năng chống đùn.

15.3. Lắp sai hướng áp suất

Nếu áp suất một chiều nhưng vòng đặt sai phía, O-ring vẫn có thể bị đùn vào khe hở. Cần xác định rõ hướng áp trước khi lắp.

15.4. Không dùng đủ số lượng vòng

Với áp suất hai chiều, nếu chỉ dùng một Back-up Ring, O-ring chỉ được bảo vệ ở một phía. Khi áp suất đổi chiều, O-ring vẫn có thể bị đùn.

15.5. Rãnh lắp có cạnh sắc

Cạnh sắc, ba via hoặc bề mặt rãnh xấu có thể cắt O-ring và làm hư Back-up Ring. Trước khi lắp cần xử lý sạch rãnh và bo cạnh phù hợp.

16. Lưu ý khi lắp đặt Back-up Ring Uncut

• Kiểm tra rãnh có cho phép lắp vòng liền hay không.
• Vệ sinh sạch rãnh lắp trước khi lắp O-ring và Back-up Ring.
• Loại bỏ cạnh sắc, ba via, mạt kim loại và bụi bẩn.
• Xác định đúng hướng áp suất để đặt vòng đúng phía.
• Với áp suất hai chiều, nên lắp vòng ở cả hai bên O-ring.
• Không kéo giãn quá mức đối với vòng PTFE dạng liền.
• Dùng dụng cụ lắp phù hợp, tránh vật sắc làm xước O-ring hoặc vòng chống đùn.
• Bôi trơn bằng chất phù hợp với vật liệu và môi chất nếu cần.

17. Thông tin cần cung cấp khi đặt Back-up Ring Uncut

• Đường kính trong của Back-up Ring Uncut.
• Đường kính ngoài hoặc kích thước rãnh lắp.
• Chiều rộng vòng.
• Chiều dày hướng kính.
• Tiết diện vòng: chữ nhật, dạng lõm hoặc theo bản vẽ.
• Vật liệu yêu cầu: PTFE, POM, PA, PU, NBR cứng, FKM hoặc vật liệu khác.
• Kích thước O-ring đi kèm nếu có.
• Ứng dụng: piston, rod, van, xi lanh thủy lực, khí nén hoặc làm kín tĩnh.
• Áp suất làm việc.
• Nhiệt độ làm việc.
• Môi chất làm việc: dầu, nước, khí, hóa chất hoặc dung môi.
• Hướng áp suất: một chiều hay hai chiều.
• Mẫu cũ, hình ảnh hoặc bản vẽ nếu có.
• Số lượng cần mua hoặc số lượng dự phòng bảo trì.

18. Vì sao nên chọn Sealtech Vietnam?

• Tư vấn Back-up Ring Uncut theo kích thước rãnh, O-ring, áp suất và môi chất.
• Cung cấp vòng chống đùn liền bằng PTFE, POM, PA, PU, NBR cứng, FKM và vật liệu kỹ thuật.
• Hỗ trợ chọn đúng vật liệu cho xi lanh thủy lực, van, máy ép, máy công cụ và thiết bị công nghiệp.
• Hỗ trợ gia công theo mẫu cũ, bản vẽ hoặc kích thước thực tế.
• Định hướng chọn đúng vòng chống đùn để hạn chế O-ring bị cắt mép, đùn gioăng và rò rỉ lặp lại.

19. Danh mục liên quan

• Back-up Ring - Vòng chống đùn O-ring
• O-rings - Vòng đệm O-ring
• O-ring Cord - Dây O-ring
• O-ring Viton - Vòng đệm FKM chịu dầu, nhiệt
• O-ring FFKM - Vòng đệm chịu hóa chất mạnh
• SQ-Ring - Vòng làm kín tiết diện vuông
• D-Ring - Vòng làm kín tiết diện chữ D
• Customised Rubber Part - Chi tiết cao su theo mẫu
• Seal Master CNC - Gia công phớt CNC

20. Câu hỏi thường gặp về Back-up Ring Uncut

20.1. Back-up Ring Uncut là gì?

Back-up Ring Uncut là vòng chống đùn dạng liền, không có đường cắt, được lắp cùng O-ring để ngăn O-ring bị đùn vào khe hở trong hệ thống áp suất cao.

20.2. Back-up Ring Uncut có làm kín chính không?

Không. O-ring là chi tiết làm kín chính. Back-up Ring Uncut là chi tiết hỗ trợ, có nhiệm vụ đỡ O-ring và chống O-ring bị đùn vào khe hở.

20.3. Khi nào nên dùng loại Uncut thay vì loại Cut?

Nên dùng loại Uncut khi rãnh cho phép lắp vòng liền và cần độ ổn định cao, chống đùn tốt, không muốn có khe hở tại vị trí cắt.

20.4. Back-up Ring Uncut thường làm bằng vật liệu gì?

Vật liệu phổ biến gồm PTFE, POM, PA, PU, NBR cứng, FKM và một số vật liệu kỹ thuật khác. PTFE là lựa chọn rất phổ biến nhờ ma sát thấp và kháng hóa chất tốt.

20.5. Áp suất hai chiều nên lắp Back-up Ring Uncut như thế nào?

Với áp suất hai chiều, nên lắp hai vòng Back-up Ring Uncut ở hai bên O-ring để bảo vệ O-ring khi áp suất đổi chiều.
