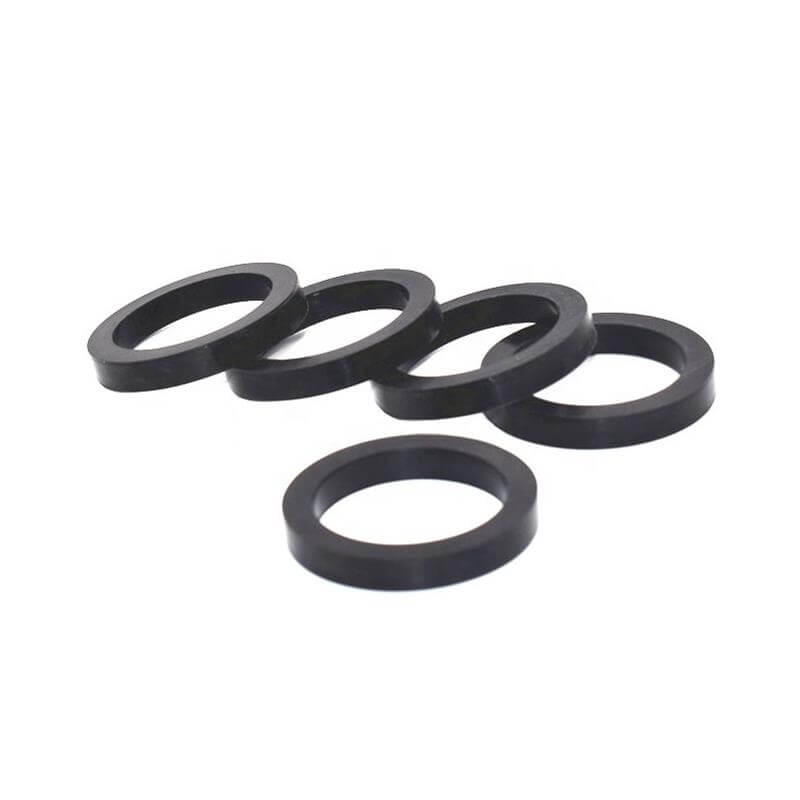

SQ-Ring, còn gọi là Square Ring, Square Cut Ring, gioăng vuông hoặc vòng làm kín tiết diện vuông, là loại seal có tiết diện 4 cạnh phẳng thay vì tiết diện tròn như O-Ring. Nhờ bề mặt tiếp xúc rộng và hình dạng ổn định, SQ-Ring thường được dùng cho các rãnh làm kín tĩnh, mặt bích, nắp thiết bị, van, bơm, đầu nối và cụm máy cần độ ổn định cao khi lắp.
Sealtech Vietnam tư vấn và cung cấp SQ-Ring theo mẫu cũ, bản vẽ hoặc kích thước rãnh thực tế với nhiều vật liệu như NBR, FKM/Viton, EPDM, Silicone, PU, PTFE, FFKM. Chọn đúng tiết diện, độ cứng, vật liệu và mức nén giúp giảm rò rỉ, hạn chế biến dạng và tăng tuổi thọ làm kín.
Cập nhật lần cuối: 04/06/2026

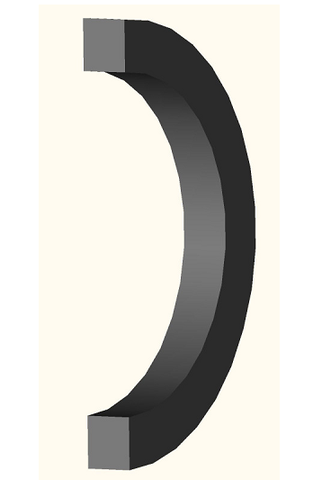

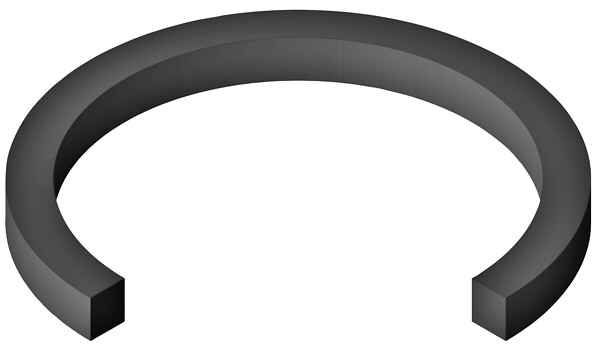

SQ-Ring là vòng làm kín có tiết diện vuông. Khác với O-Ring có tiết diện tròn, SQ-Ring có 4 mặt tương đối phẳng nên tạo diện tiếp xúc lớn hơn trên một số kiểu rãnh. Đặc điểm này giúp vòng nằm ổn định, hạn chế hiện tượng lăn, xoắn hoặc xô lệch khi lắp trong các ứng dụng tĩnh phù hợp.
Trong thực tế, SQ-Ring thường được dùng khi rãnh lắp đã thiết kế theo dạng vuông, khi cần thay thế vòng làm kín cũ có tiết diện vuông, hoặc khi muốn tăng vùng tiếp xúc làm kín ở các cụm mặt bích, nắp thiết bị, housing, plug, thân van và bơm công nghiệp.
| Loại seal | Tiết diện | Ưu điểm chính | Ứng dụng phù hợp |
|---|---|---|---|
| SQ-Ring | Vuông | Diện tiếp xúc lớn, ổn định trong rãnh vuông | Làm kín tĩnh, mặt bích, nắp, van, bơm, housing |
| O-Ring | Tròn | Phổ biến, nhiều tiêu chuẩn, dễ thay thế | Làm kín tĩnh và động trong nhiều cụm máy tiêu chuẩn |
| D-Ring | Một mặt phẳng, một mặt cong | Nằm ổn định theo hướng lắp, phù hợp rãnh đặc biệt | Rãnh chữ D, nắp thiết bị, cụm lắp ghép phi tiêu chuẩn |
Tiết diện vuông tạo vùng tiếp xúc rộng, hỗ trợ làm kín tốt trong rãnh tĩnh và bề mặt phẳng.
Hình dạng vuông giúp hạn chế lăn hoặc xoắn vòng trong một số rãnh so với O-Ring tròn.
Là lựa chọn hợp lý cho thiết bị cũ, rãnh đặc biệt hoặc rãnh đã thiết kế riêng cho square ring.
Có thể sản xuất bằng NBR, FKM, EPDM, Silicone, PU, PTFE hoặc FFKM theo môi chất và nhiệt độ.
Phù hợp khi khách hàng có mẫu cũ, bản vẽ, rãnh thực tế hoặc kích thước phi tiêu chuẩn.
Thường dùng tốt ở mặt bích, nắp thiết bị, cụm van, bơm, housing và vị trí lắp ghép cố định.
| Vật liệu | Đặc điểm | Môi trường phù hợp | Lưu ý |
|---|---|---|---|
| NBR | Chịu dầu, giá hợp lý, dễ gia công | Dầu khoáng, mỡ, dầu thủy lực, máy cơ khí | Không tối ưu cho ozone, thời tiết và nhiệt cao kéo dài |
| FKM / Viton | Chịu dầu nóng, nhiên liệu, nhiều hóa chất | Bơm dầu nóng, van hóa chất, nhiên liệu, nhiệt độ cao | Cần kiểm tra hóa chất cụ thể trước khi dùng |
| EPDM | Chịu nước, hơi nước nhẹ, ozone, ngoài trời | Nước, xử lý nước, HVAC, thiết bị ngoài trời | Không phù hợp dầu khoáng |
| Silicone | Mềm, sạch, chịu nhiệt, dùng cho môi trường sạch | Thực phẩm, dược phẩm, thiết bị nhiệt, nước sạch | Chịu xé và mài mòn kém hơn PU/FKM |
| PU | Chịu mài mòn, chịu xé, bền cơ học | Vị trí cần độ bền cơ học, chịu tải, chống mài mòn | Cần kiểm tra nhiệt độ và môi chất |
| PTFE / FFKM | Kháng hóa chất tốt, dùng cho môi trường đặc biệt | Hóa chất, dung môi, nhiệt cao, thiết bị quan trọng | Chi phí cao, cần thiết kế rãnh và độ nén phù hợp |
Dùng làm kín nắp bơm, housing, plug, cụm lắp ghép, bơm nước, bơm dầu hoặc bơm hóa chất nhẹ.
Ứng dụng trong thân van, nắp van, plug, seat phụ, van thủy lực, van khí nén và van điều khiển.
Phù hợp cho nắp bồn, cửa kiểm tra, bộ lọc, thiết bị áp lực và mặt bích có rãnh vuông.
Dùng ở một số vị trí làm kín tĩnh; với áp cao cần kiểm tra khe hở và cân nhắc back-up ring.
Dùng cho nắp, đầu nối, thân van, cụm chia khí hoặc thiết bị khí nén có rãnh tiết diện vuông.
Có thể chọn Silicone, EPDM, FKM, PTFE hoặc FFKM tùy yêu cầu vệ sinh, nhiệt độ và môi chất.
| Bước | Việc cần làm | Lý do quan trọng |
|---|---|---|
| 1 | Xác định SQ-Ring dùng cho rãnh nào, thiết bị nào | Tránh chọn sai tiết diện hoặc sai độ nén |
| 2 | Đo đường kính trong, ngoài, chiều rộng và chiều cao | Đảm bảo vòng có độ ép phù hợp sau khi lắp |
| 3 | Kiểm tra môi chất, nhiệt độ và áp suất | Chọn đúng NBR, EPDM, FKM, Silicone, PU, PTFE hoặc FFKM |
| 4 | Kiểm tra cạnh rãnh, độ nhám và khe hở | Giảm nguy cơ cắt rách, đùn vòng hoặc rò rỉ |
| 5 | Gửi mẫu cũ, bản vẽ hoặc ảnh thực tế cho Sealtech Vietnam | Giúp tư vấn nhanh và báo giá đúng loại |
| Hiện tượng | Nguyên nhân có thể | Hướng xử lý |
|---|---|---|
| SQ-Ring bị rò rỉ sau khi lắp | Sai kích thước rãnh, thiếu độ nén hoặc bề mặt làm kín xước | Đo lại rãnh, kiểm tra độ nén và xử lý bề mặt tiếp xúc |
| Vòng bị cắt rách | Cạnh rãnh sắc, bavia, ép quá mức hoặc lắp khô | Bo mép rãnh, vệ sinh bavia và dùng chất bôi trơn phù hợp |
| Vòng bị trương nở | Vật liệu không tương thích với dầu, dung môi hoặc hóa chất | Đổi sang vật liệu phù hợp hơn như FKM, EPDM, PTFE hoặc FFKM |
| Vòng nhanh chai cứng | Nhiệt độ cao, ozone, hóa chất hoặc vật liệu chưa đúng | Kiểm tra nhiệt độ thực tế và chọn vật liệu chịu nhiệt/kháng môi trường tốt hơn |
Vòng làm kín tiết diện tròn, dùng rộng rãi trong bơm, van, xi lanh, mặt bích và thiết bị công nghiệp.
Vòng làm kín 4 môi, hỗ trợ giảm ma sát và tăng ổn định trong một số ứng dụng làm kín.
Vòng chống đùn dùng kèm vòng làm kín trong môi trường áp suất cao hoặc khe hở lớn.
Phớt thủy lực cho rod, piston, wiper, wear ring và các hệ thống áp lực.
Gia công gioăng cao su, phớt, vòng làm kín và chi tiết kỹ thuật theo mẫu hoặc bản vẽ.
SQ-Ring dùng để làm kín trong các rãnh vuông hoặc vị trí cần vòng làm kín tiết diện vuông, thường gặp ở bơm, van, nắp thiết bị, mặt bích, đầu nối và các cụm lắp ghép tĩnh.
Có thể thay trong một số ứng dụng tĩnh nếu rãnh và độ nén phù hợp, nhưng không nên thay trực tiếp nếu chưa kiểm tra kích thước rãnh, áp suất và kiểu làm việc.
Dầu thường chọn NBR hoặc FKM; nước và ngoài trời chọn EPDM; nhiệt và môi trường sạch chọn Silicone; mài mòn chọn PU; hóa chất mạnh chọn PTFE hoặc FFKM tùy điều kiện cụ thể.
Có. Sealtech Vietnam có thể tư vấn SQ-Ring theo mẫu cũ, bản vẽ, kích thước rãnh hoặc điều kiện làm việc thực tế.
Nguyên nhân thường do sai kích thước, sai độ nén, rãnh có bavia, vật liệu không phù hợp hoặc bề mặt làm kín bị xước.
Nếu cần chọn SQ-Ring, Square Ring, gioăng vuông hoặc vòng làm kín tiết diện vuông theo mẫu cũ, bản vẽ, kích thước rãnh, môi chất, nhiệt độ hoặc áp suất làm việc, khách hàng có thể gửi thông tin cho Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
