V-ring VE – Vòng làm kín trục lớn cho thiết bị công nghiệp nặng

V-ring VE là phớt hướng trục toàn cao su dùng cho cụm quay kích thước lớn. Thân seal ôm và quay cùng trục; môi mềm tỳ lên mặt đối tiếp để ngăn bụi, nước biển, bùn và hạt mài.

Dải chuẩn gồm VE-450 đến VE-2000, phù hợp trục 450–2.010 mm. Hình học lớn với H 65 mm và W 30 mm phù hợp thiết bị hàng hải, lò quay khai khoáng và máy công nghiệp nặng.

Xem bảng kích thước Yêu cầu báo giá

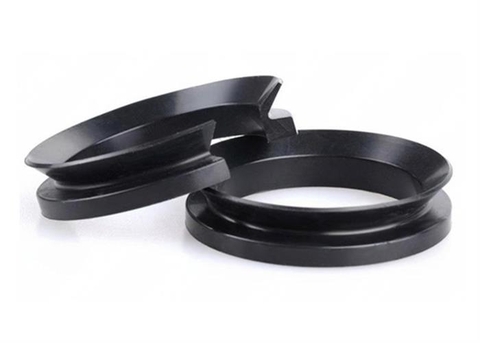

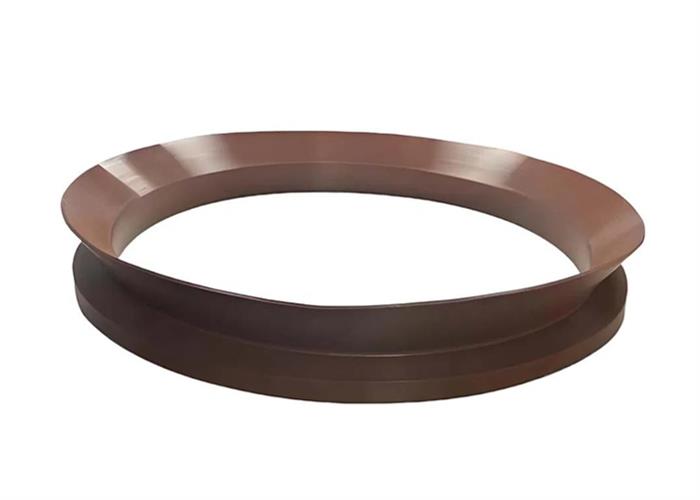

1. Hình ảnh V-ring VE

2. V-ring VE là gì?

VE Ring là seal chắn bẩn không áp theo phương trục. Môi seal tiếp xúc với counterface vuông góc trục, trong khi thân đàn hồi tự giữ trên trục. Khi quay, seal hỗ trợ văng tạp chất khỏi ổ lăn và cụm truyền động.

VE được thiết kế cho chu vi rất lớn. Nguồn mô tả môi composite nhiều lớp để phân bố ứng suất và tùy chọn đai kẹp inox 304 nhằm hỗ trợ cố định dọc trục.

Thông số chung: H = 65 mm, A = 32,5 mm, W = 30 mm, d2 = d1+24, d3 = d1+110 và B1 = 50±12 mm.

3. Đặc điểm nổi bật

Trục siêu lớn

Dải d1 từ 450 đến 2.010 mm.

Môi làm kín lớn

Hỗ trợ phân bố tiếp xúc trên chu vi dài.

Chống môi trường nặng

Chắn nước biển, bụi và hạt mài.

Đai kẹp tùy chọn

Inox 304 hỗ trợ giữ seal trên trục.

Lắp không housing

Thân cao su trực tiếp ôm trục.

Nhiều vật liệu

NBR, FKM, HNBR hoặc EPDM.

4. Bảng kích thước V-ring VE – Type E Size Chart

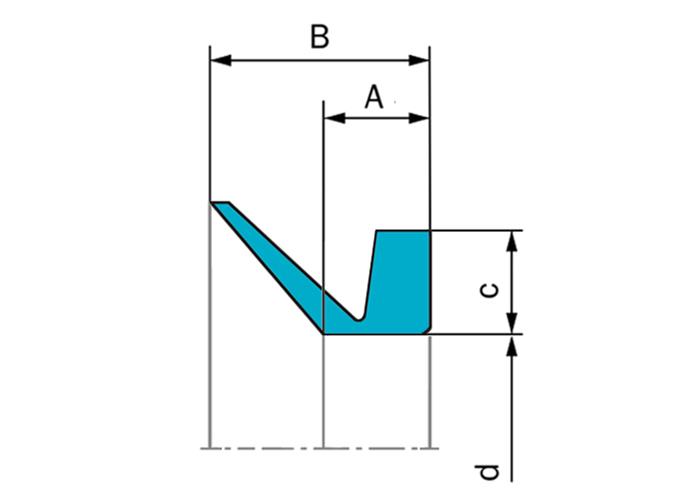

Đơn vị mm: d = ID; d+2c = OD; H(B) = chiều cao; d1 = đường kính trục; A = size; W(c) = bề dày; d2/d3 = giới hạn; B1 = chiều rộng lắp.

VE Type	ID d	OD	H	Trục d1	A	W	Max d2	Min d3	B1
VE-450	439	499	65	450-455	32.5	30	d1+24	d1+110	50±12
VE-455	444	504	65	455-460	32.5	30	d1+24	d1+110	50±12
VE-460	448	508	65	460-465	32.5	30	d1+24	d1+110	50±12
VE-465	453	513	65	465-470	32.5	30	d1+24	d1+110	50±12
VE-470	458	518	65	470-475	32.5	30	d1+24	d1+110	50±12
VE-475	463	523	65	475-480	32.5	30	d1+24	d1+110	50±12
VE-480	468	528	65	480-485	32.5	30	d1+24	d1+110	50±12
VE-485	473	533	65	485-490	32.5	30	d1+24	d1+110	50±12
VE-490	478	538	65	490-495	32.5	30	d1+24	d1+110	50±12
VE-495	483	543	65	495-500	32.5	30	d1+24	d1+110	50±12
VE-500	488	548	65	500-505	32.5	30	d1+24	d1+110	50±12
VE-505	493	553	65	505-510	32.5	30	d1+24	d1+110	50±12
VE-510	497	557	65	510-515	32.5	30	d1+24	d1+110	50±12
VE-515	502	562	65	515-520	32.5	30	d1+24	d1+110	50±12
VE-520	507	567	65	520-525	32.5	30	d1+24	d1+110	50±12
VE-525	512	572	65	525-530	32.5	30	d1+24	d1+110	50±12
VE-530	517	577	65	530-535	32.5	30	d1+24	d1+110	50±12
VE-535	521	581	65	535-540	32.5	30	d1+24	d1+110	50±12
VE-540	526	586	65	540-545	32.5	30	d1+24	d1+110	50±12
VE-545	531	591	65	545-550	32.5	30	d1+24	d1+110	50±12
VE-550	536	596	65	550-555	32.5	30	d1+24	d1+110	50±12
VE-555	541	601	65	555-560	32.5	30	d1+24	d1+110	50±12
VE-560	546	606	65	560-565	32.5	30	d1+24	d1+110	50±12
VE-565	550	610	65	565-570	32.5	30	d1+24	d1+110	50±12
VE-570	555	615	65	570-575	32.5	30	d1+24	d1+110	50±12
VE-575	560	620	65	575-580	32.5	30	d1+24	d1+110	50±12
VE-580	565	625	65	580-585	32.5	30	d1+24	d1+110	50±12
VE-585	570	630	65	585-590	32.5	30	d1+24	d1+110	50±12
VE-590	575	635	65	590-600	32.5	30	d1+24	d1+110	50±12
VE-600	582	642	65	600-610	32.5	30	d1+24	d1+110	50±12
VE-610	592	652	65	610-620	32.5	30	d1+24	d1+110	50±12
VE-620	602	662	65	620-630	32.5	30	d1+24	d1+110	50±12
VE-630	612	672	65	630-640	32.5	30	d1+24	d1+110	50±12
VE-640	621	681	65	640-650	32.5	30	d1+24	d1+110	50±12
VE-650	631	691	65	650-660	32.5	30	d1+24	d1+110	50±12
VE-660	640	700	65	660-670	32.5	30	d1+24	d1+110	50±12
VE-670	650	710	65	670-680	32.5	30	d1+24	d1+110	50±12
VE-680	660	720	65	680-690	32.5	30	d1+24	d1+110	50±12
VE-690	670	730	65	690-700	32.5	30	d1+24	d1+110	50±12
VE-700	680	740	65	700-710	32.5	30	d1+24	d1+110	50±12
VE-710	689	749	65	710-720	32.5	30	d1+24	d1+110	50±12
VE-720	699	759	65	720-730	32.5	30	d1+24	d1+110	50±12
VE-730	709	769	65	730-740	32.5	30	d1+24	d1+110	50±12
VE-740	718	778	65	740-750	32.5	30	d1+24	d1+110	50±12
VE-750	728	788	65	750-758	32.5	30	d1+24	d1+110	50±12
VE-760	735	795	65	758-766	32.5	30	d1+24	d1+110	50±12
VE-770	743	803	65	766-774	32.5	30	d1+24	d1+110	50±12
VE-780	751	811	65	774-783	32.5	30	d1+24	d1+110	50±12
VE-790	759	819	65	783-792	32.5	30	d1+24	d1+110	50±12
VE-800	768	828	65	792-801	32.5	30	d1+24	d1+110	50±12
VE-810	777	837	65	801-810	32.5	30	d1+24	d1+110	50±12
VE-820	786	846	65	810-821	32.5	30	d1+24	d1+110	50±12
VE-830	796	856	65	821-831	32.5	30	d1+24	d1+110	50±12
VE-840	805	865	65	831-841	32.5	30	d1+24	d1+110	50±12
VE-850	814	874	65	841-851	32.5	30	d1+24	d1+110	50±12
VE-860	824	884	65	851-861	32.5	30	d1+24	d1+110	50±12
VE-870	833	893	65	861-871	32.5	30	d1+24	d1+110	50±12
VE-880	843	903	65	871-882	32.5	30	d1+24	d1+110	50±12
VE-890	853	913	65	882-892	32.5	30	d1+24	d1+110	50±12
VE-900	871	931	65	892-912	32.5	30	d1+24	d1+110	50±12
VE-920	880	940	65	912-922	32.5	30	d1+24	d1+110	50±12
VE-930	890	950	65	922-933	32.5	30	d1+24	d1+110	50±12
VE-940	900	960	65	933-944	32.5	30	d1+24	d1+110	50±12
VE-950	911	971	65	944-955	32.5	30	d1+24	d1+110	50±12
VE-960	921	981	65	955-966	32.5	30	d1+24	d1+110	50±12
VE-970	932	992	65	966-977	32.5	30	d1+24	d1+110	50±12
VE-980	942	1002	65	977-988	32.5	30	d1+24	d1+110	50±12
VE-990	953	1013	65	988-999	32.5	30	d1+24	d1+110	50±12
VE-1000	963	1023	65	999-1010	32.5	30	d1+24	d1+110	50±12
VE-1020	973	1033	65	1010-1025	32.5	30	d1+24	d1+110	50±12
VE-1040	990	1050	65	1025-1045	32.5	30	d1+24	d1+110	50±12
VE-1060	1008	1068	65	1045-1065	32.5	30	d1+24	d1+110	50±12
VE-1080	1027	1087	65	1065-1085	32.5	30	d1+24	d1+110	50±12
VE-1100	1045	1105	65	1085-1105	32.5	30	d1+24	d1+110	50±12
VE-1120	1065	1125	65	1105-1125	32.5	30	d1+24	d1+110	50±12
VE-1140	1084	1144	65	1125-1145	32.5	30	d1+24	d1+110	50±12
VE-1160	1103	1163	65	1145-1165	32.5	30	d1+24	d1+110	50±12
VE-1180	1121	1181	65	1165-1185	32.5	30	d1+24	d1+110	50±12
VE-1200	1139	1199	65	1185-1205	32.5	30	d1+24	d1+110	50±12
VE-1220	1157	1217	65	1205-1225	32.5	30	d1+24	d1+110	50±12
VE-1240	1176	1236	65	1225-1245	32.5	30	d1+24	d1+110	50±12
VE-1260	1195	1255	65	1245-1270	32.5	30	d1+24	d1+110	50±12
VE-1280	1218	1278	65	1270-1295	32.5	30	d1+24	d1+110	50±12
VE-1300	1240	1300	65	1295-1315	32.5	30	d1+24	d1+110	50±12
VE-1325	1259	1319	65	1315-1340	32.5	30	d1+24	d1+110	50±12
VE-1350	1281	1341	65	1340-1365	32.5	30	d1+24	d1+110	50±12
VE-1375	1305	1365	65	1365-1390	32.5	30	d1+24	d1+110	50±12
VE-1400	1328	1388	65	1390-1415	32.5	30	d1+24	d1+110	50±12
VE-1425	1350	1410	65	1415-1440	32.5	30	d1+24	d1+110	50±12
VE-1450	1374	1434	65	1440-1465	32.5	30	d1+24	d1+110	50±12
VE-1475	1397	1457	65	1465-1490	32.5	30	d1+24	d1+110	50±12
VE-1500	1419	1479	65	1490-1515	32.5	30	d1+24	d1+110	50±12
VE-1525	1443	1503	65	1515-1540	32.5	30	d1+24	d1+110	50±12
VE-1550	1467	1527	65	1540-1570	32.5	30	d1+24	d1+110	50±12
VE-1575	1495	1555	65	1570-1600	32.5	30	d1+24	d1+110	50±12
VE-1600	1524	1584	65	1600-1640	32.5	30	d1+24	d1+110	50±12
VE-1650	1559	1619	65	1640-1680	32.5	30	d1+24	d1+110	50±12
VE-1700	1596	1656	65	1680-1720	32.5	30	d1+24	d1+110	50±12
VE-1750	1632	1692	65	1720-1765	32.5	30	d1+24	d1+110	50±12
VE-1800	1671	1731	65	1765-1810	32.5	30	d1+24	d1+110	50±12
VE-1850	1714	1774	65	1810-1855	32.5	30	d1+24	d1+110	50±12
VE-1900	1753	1813	65	1855-1905	32.5	30	d1+24	d1+110	50±12
VE-1950	1794	1854	65	1905-1955	32.5	30	d1+24	d1+110	50±12
VE-2000	1844	1904	65	1955-2010	32.5	30	d1+24	d1+110	50±12

Lưu ý: Xác nhận bản vẽ, dung sai, mối nối, đai kẹp và compound trước khi đặt hàng.

5. Vật liệu V-ring VE

NBR 60 Shore A dùng cho dầu mỡ và điều kiện thông dụng, nguồn nêu -40 đến +100°C. FKM 60 Shore A chịu nhiệt tới khoảng +200°C và nhiều hóa chất. HNBR tham khảo -40 đến +150°C; EPDM phù hợp nước, hơi và môi chất không dầu.

Giới hạn nguồn: tốc độ ≤19 m/s, nhiệt độ -40 đến +200°C và áp suất ≤40 MPa. VE được mô tả là seal không áp; phải làm rõ điều kiện áp suất và không áp dụng đồng thời mọi giá trị cực đại.

6. Ứng dụng V-ring VE

Hàng hải

Trục đẩy và cơ cấu tiếp xúc nước biển.

Khai khoáng

Lò quay và thiết bị nhiều bụi hạt mài.

Xi măng

Trục lớn trong lò, nghiền và truyền động.

Thép

Cụm quay hạng nặng, môi trường bụi.

Thủy điện

Trục lớn cần lớp chắn nước phụ.

Máy công nghiệp

Ổ lăn và truyền động đường kính lớn.

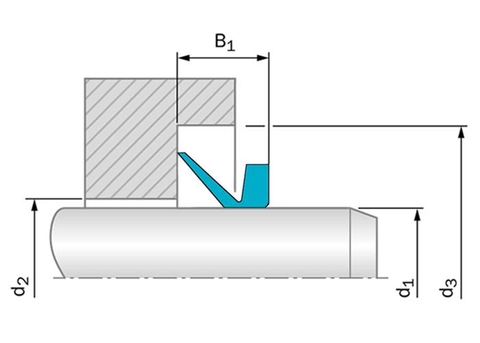

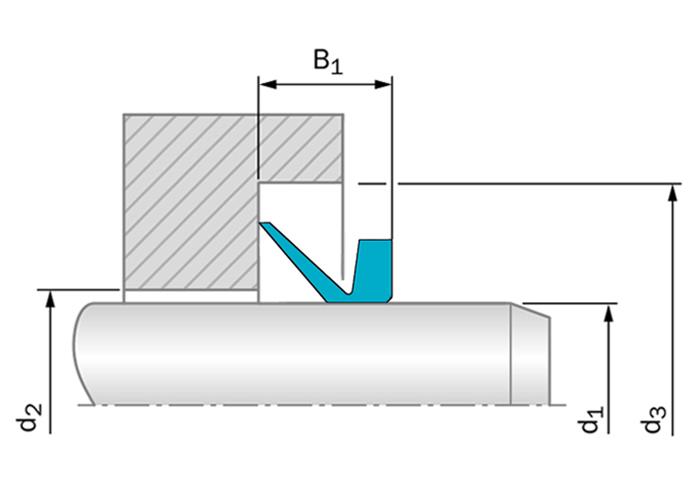

7. Hướng dẫn lắp đặt

Làm sạch trục và counterface; loại bỏ cạnh sắc, gỉ và ba via.
Dùng nhiều điểm nâng để kéo seal đều, không tạo ứng suất cục bộ.
Đặt môi hướng về phía cần bảo vệ; chỉnh B1 = 50±12 mm.
Kiểm tra độ tròn, đồng tâm và tiếp xúc đều toàn chu vi.
Lắp đai kẹp đúng lực nếu thiết kế yêu cầu.
Quay thử chậm và kiểm tra nhiệt, ma sát, gập môi.

8. Cách chọn V-ring VE

Đo d1 và chọn đúng dải shaft diameter.
Đối chiếu ID, OD, d2/d3 và không gian B1.
Xác định seal đúc liền hay nối tại chỗ.
Chọn compound theo nước biển, dầu, nhiệt và hạt mài.
Cung cấp tốc độ, độ đảo, độ nhám counterface.
Xác nhận yêu cầu đai kẹp và phương án lắp.

9. So sánh V-ring VE và VL

Tiêu chí	VE	VL
Trục	450–2.010 mm	105–2.025 mm
H / W	65 / 30 mm	10,5 / 6,5 mm
Kết cấu	Hạng nặng, có thể dùng đai kẹp	Biên dạng mỏng
Ưu tiên	Biển, mỏ, lò quay	Không gian dọc trục hạn chế
