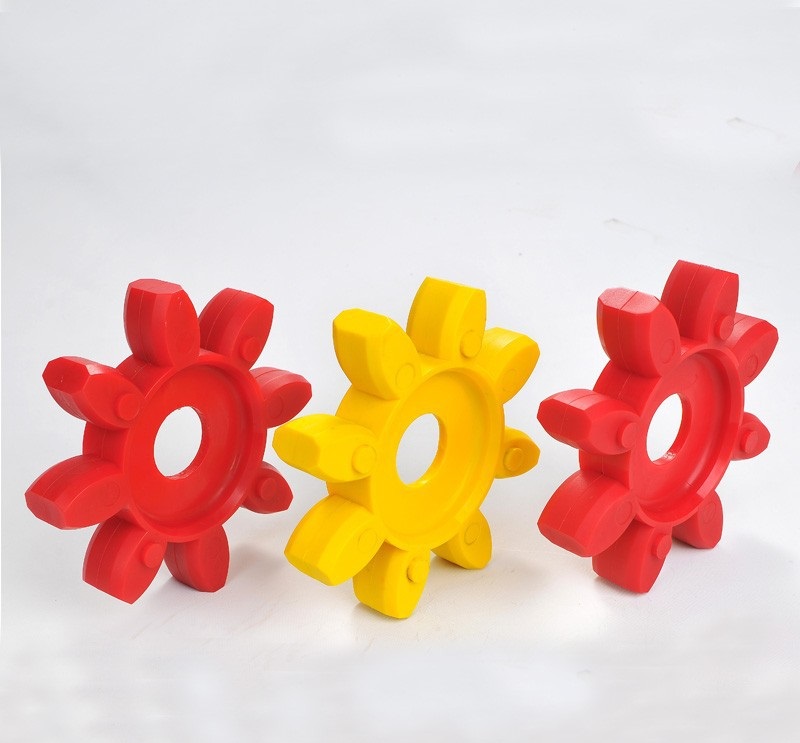

Khớp nối mềm GR, còn gọi là coupling element GR, GR elastic spider hoặc đệm cao su khớp nối GR, là chi tiết đàn hồi lắp giữa hai nửa khớp nối trục. Sản phẩm giúp truyền mô-men xoắn, giảm rung, hấp thụ va đập và bù sai lệch nhỏ giữa trục động cơ với bơm, hộp số, quạt, máy nén hoặc thiết bị truyền động.
Sealtech Vietnam cung cấp đầy đủ các mã GR10, GR12, GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180 theo P/N và SKU rõ ràng, thuận tiện cho bảo trì, thay thế và quản lý tồn kho.
Cập nhật lần cuối: 03/06/2026

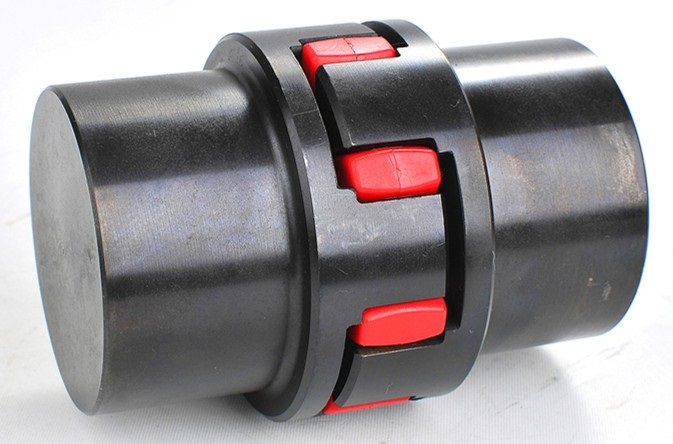

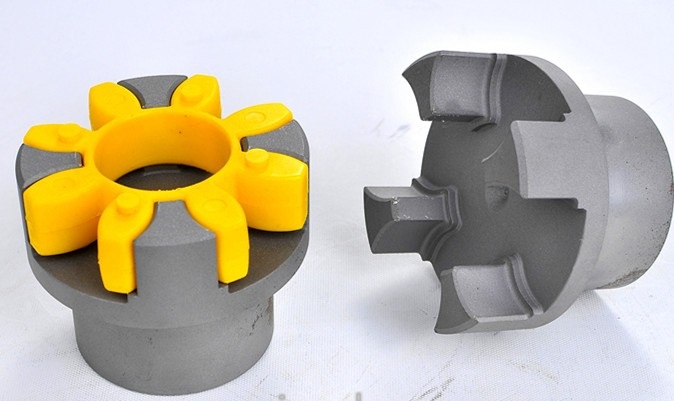

Khớp nối mềm GR là phần tử đàn hồi nằm giữa hai moay-ơ của khớp nối trục. Khi động cơ quay, mô-men xoắn được truyền qua phần cao su/PU này đến trục còn lại. Nhờ tính đàn hồi, khớp nối GR giúp giảm chấn, giảm tiếng ồn, hạn chế va đập khi khởi động và bảo vệ các chi tiết cơ khí khỏi tải sốc.
Trong bảo trì công nghiệp, coupling element GR thường được thay định kỳ khi có dấu hiệu nứt, chai cứng, mòn răng, vỡ cánh hoặc truyền động bị giật. Chọn đúng mã GR giúp khớp nối làm việc êm, tránh rung lệch tâm và giảm nguy cơ hư bạc đạn, phớt chặn dầu hoặc trục máy.
Bảng dưới đây tổng hợp đầy đủ mã Coupling element GR. Tên sản phẩm đã được gắn interlink, mở tab mới đến từng trang sản phẩm tương ứng trên website Sealtech Vietnam.
| Description | P/N | SKU |
|---|---|---|
| Coupling element GR10 | STCE-GR10 | 50602929 |
| Coupling element GR12 | STCE-GR12 | 50602930 |
| Coupling element GR14 | STCE-GR14 | 50602931 |
| Coupling element GR19 | STCE-GR19 | 50602932 |
| Coupling element GR24 | STCE-GR24 | 50602933 |
| Coupling element GR28 | STCE-GR28 | 50602934 |
| Coupling element GR38 | STCE-GR38 | 50602935 |
| Coupling element GR42 | STCE-GR42 | 50602936 |

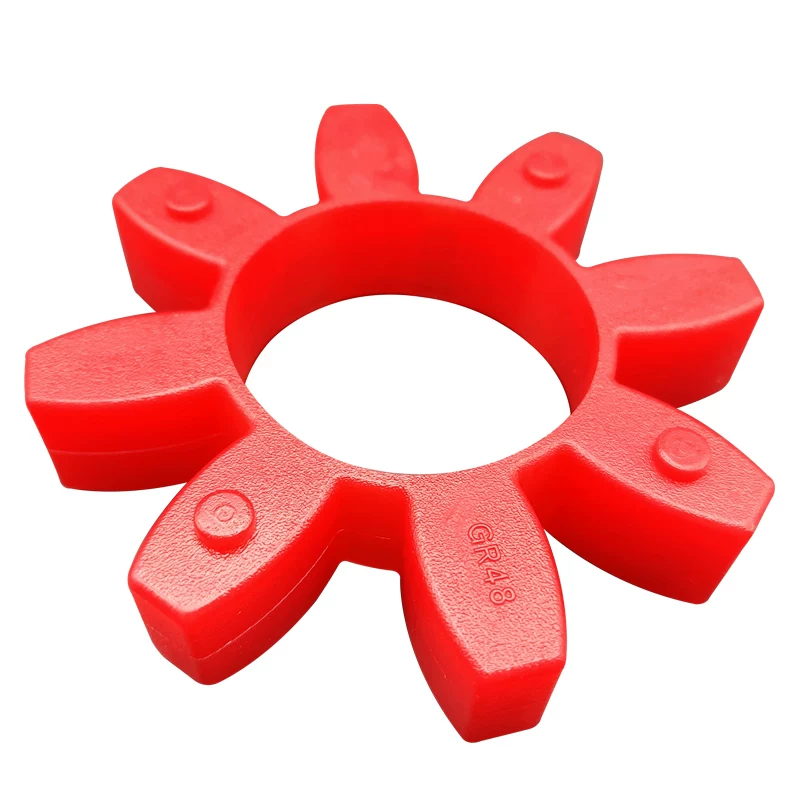

| Coupling element GR48 | STCE-GR48 | 50602937 |

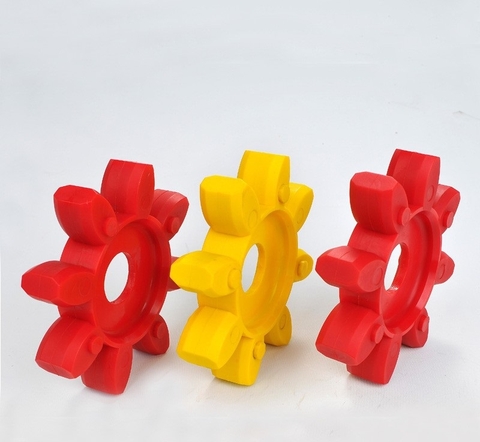

| Coupling element GR55 | STCE-GR55 | 50602938 |
| Coupling element GR65 | STCE-GR65 | 50602939 |
| Coupling element GR75 | STCE-GR75 | 50602940 |
| Coupling element GR90 | STCE-GR90 | 50602941 |
| Coupling element GR100 | STCE-GR100 | 50602942 |
| Coupling element GR110 | STCE-GR110 | 50602943 |
| Coupling element GR125 | STCE-GR125 | 50602944 |
| Coupling element GR140 | STCE-GR140 | 50602945 |
| Coupling element GR160 | STCE-GR160 | 50602946 |
| Coupling element GR180 | STCE-GR180 | 50602947 |
| Thông số | Ý nghĩa kỹ thuật | Ghi chú đặt hàng |
|---|---|---|
| Mã khớp nối GR | Xác định đúng series, kích thước và dạng chi tiết đàn hồi. | Ví dụ GR24, GR65, GR100 hoặc GR180. |
| Mã P/N | Giúp đặt đúng mã trong hệ thống quản lý kho. | Ví dụ STCE-GR24, STCE-GR75, STCE-GR180. |
| Đường kính ngoài | Giúp đối chiếu kích thước tổng thể của coupling element. | Nên đo bằng thước kẹp trên chi tiết cũ còn nguyên dạng. |
| Chiều dày / chiều cao | Ảnh hưởng đến khe hở lắp, độ ép và khả năng truyền mô-men. | Cần đo đúng vị trí làm việc của chi tiết. |
| Số cánh / số vấu | Quyết định khả năng lắp đúng với hai nửa khớp nối. | Gửi hình chụp mặt trước để nhận dạng nhanh. |
| Vật liệu | Ảnh hưởng đến độ đàn hồi, chịu mài mòn, chịu dầu và tuổi thọ. | Cao su, PU hoặc vật liệu đàn hồi theo yêu cầu. |
| Điều kiện làm việc | Tốc độ, tải, nhiệt, dầu mỡ và môi trường ảnh hưởng trực tiếp đến độ bền. | Cung cấp thiết bị sử dụng để tư vấn vật liệu phù hợp. |
Phần tử đàn hồi GR giúp hấp thụ dao động khi khởi động, dừng máy hoặc khi tải thay đổi đột ngột.
Khi truyền động êm hơn, lực va đập lên bạc đạn, trục, phớt và hộp số được giảm đáng kể.
Chỉ cần tháo cụm khớp nối, lấy phần tử đàn hồi cũ ra và thay đúng mã GR tương ứng.
Dải mã từ GR10 đến GR180 đáp ứng nhiều cỡ khớp nối từ máy nhỏ đến thiết bị truyền động lớn.
Giúp hạn chế tiếng gõ, tiếng va đập và rung động do sai lệch nhỏ giữa hai trục.
Dễ lưu kho theo mã P/N, SKU và mã kích thước, thuận tiện cho đội bảo trì thay thế định kỳ.

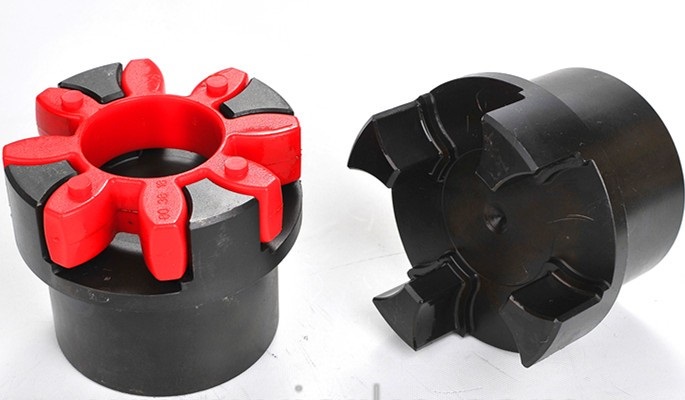

Khớp nối mềm GR thường được sản xuất từ vật liệu đàn hồi như cao su tổng hợp hoặc polyurethane tùy yêu cầu tải, tốc độ, môi trường làm việc và tiêu chuẩn của từng dòng khớp nối. Với các ứng dụng công nghiệp thông thường, vật liệu cần có độ đàn hồi tốt, chịu mài mòn và không bị vỡ vụn quá nhanh khi chịu tải lặp lại.
| Yếu tố | Ý nghĩa kỹ thuật | Lưu ý khi chọn |
|---|---|---|
| Độ cứng vật liệu | Ảnh hưởng đến khả năng truyền mô-men, giảm rung và độ bền mỏi. | Tải lớn thường cần vật liệu cứng hơn; tải nhẹ cần độ đàn hồi tốt để giảm rung. |
| Khả năng chịu dầu | Quan trọng nếu làm việc gần hộp số, bơm dầu hoặc khu vực có dầu mỡ. | Nếu môi trường có dầu, nên kiểm tra vật liệu trước khi thay thế. |
| Khả năng chịu mài mòn | Quyết định tuổi thọ khi khớp nối làm việc liên tục. | Nếu GR mòn nhanh, cần kiểm tra đồng tâm trục và tải vận hành. |
| Nhiệt độ làm việc | Nhiệt cao có thể làm vật liệu chai cứng, nứt hoặc giảm đàn hồi. | Cần xác định nhiệt độ khu vực lắp đặt, đặc biệt gần động cơ và hộp số. |
Dùng trong cụm truyền động giữa động cơ và bơm nước, bơm dầu, bơm hóa chất hoặc bơm công nghiệp.
Giúp truyền lực êm, giảm sốc cho hộp số, bánh răng, bạc đạn và cụm truyền động.
Hạn chế rung khi khởi động, phù hợp quạt hút, quạt thổi, quạt làm mát và hệ thống thông gió.
Dùng trong các cụm truyền động cần độ êm, giảm va đập và bảo vệ trục quay.
Phù hợp các cụm khuấy hóa chất, khuấy thực phẩm, khuấy bồn chứa và thiết bị xử lý nước.
Dùng trong các máy đóng gói, băng tải, thiết bị chế biến, máy công nghiệp và hệ thống tự động hóa.
| Hiện tượng | Nguyên nhân có thể | Hướng xử lý |
|---|---|---|
| GR bị mòn nhanh | Hai trục lệch tâm, khớp nối lắp sai khoảng cách hoặc tải thay đổi liên tục. | Căn chỉnh lại đồng tâm trục, kiểm tra moay-ơ và chọn đúng mã GR. |
| GR bị nứt, vỡ | Quá tải, sốc tải, vật liệu không phù hợp hoặc đã lão hóa. | Kiểm tra tải làm việc, chọn vật liệu phù hợp và thay mới định kỳ. |
| Máy rung sau khi thay | Lắp sai mã, khớp nối không đồng tâm hoặc hai nửa khớp nối bị mòn. | Kiểm tra lại mã GR, căn chỉnh trục và kiểm tra tình trạng moay-ơ. |
| Có tiếng gõ khi chạy | Khe hở quá lớn, GR bị lỏng hoặc cánh cao su không ôm đúng răng khớp nối. | Thay đúng kích thước, kiểm tra khe hở và siết cố định cụm khớp nối. |
Danh mục các phần tử đàn hồi dùng cho khớp nối trục công nghiệp.
NM rubber coupling elastic spider dùng cho motor, bơm, hộp số và thiết bị truyền động.
Đệm cao su/PU N-EUPEX H và N-EUPEX A cho khớp nối trục.
Nhựa kỹ thuật POM, PA, PU, PTFE, PEEK dùng gia công chi tiết máy.
Gia công chi tiết theo mẫu, bản vẽ hoặc yêu cầu kỹ thuật riêng.
Phớt chặn dầu dùng cho trục quay, hộp số, motor và thiết bị công nghiệp.
Khớp nối mềm GR dùng để truyền mô-men giữa hai trục, đồng thời giảm rung, giảm sốc tải và bảo vệ motor, bơm, hộp số hoặc thiết bị truyền động.
Sealtech Vietnam cung cấp các mã GR10, GR12, GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160 và GR180.
Nên thay khi chi tiết bị nứt, chai cứng, mòn răng, vỡ cánh, máy rung bất thường hoặc có tiếng gõ ở cụm khớp nối.
Không nên chỉ chọn theo đường kính ngoài. Cần kiểm tra đúng mã GR, hình dạng, số cánh, kích thước lắp và tình trạng hai nửa khớp nối.
Nguyên nhân thường do lệch tâm trục, quá tải, sai mã GR, nhiệt độ cao, dầu mỡ làm ảnh hưởng vật liệu hoặc hai nửa khớp nối đã bị mòn.
Nếu cần chọn khớp nối mềm GR, coupling element GR theo mã cũ, kích thước thực tế hoặc điều kiện vận hành, vui lòng gửi hình ảnh, mã trên sản phẩm hoặc thông tin thiết bị cho Sealtech Vietnam để được tư vấn đúng mã và báo giá phù hợp.
