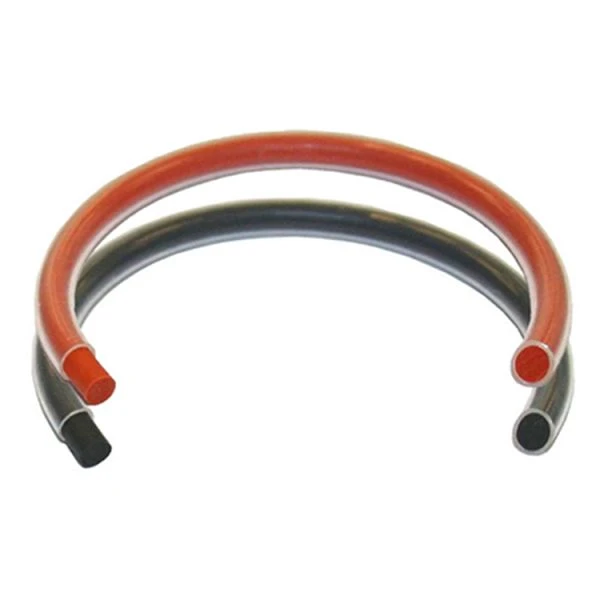

Encapsulated O-Rings là dòng O-ring bọc nhựa fluoropolymer, thường dùng lớp vỏ FEP hoặc PFA bao bên ngoài lõi đàn hồi FKM/FPM/Viton hoặc Silicone. Cấu trúc này giúp O-ring vừa có khả năng đàn hồi để ép kín, vừa có bề mặt chống hóa chất, chống bám dính và phù hợp cho môi trường ăn mòn.
Sản phẩm còn được gọi là FEP encapsulated O-ring, PFA encapsulated O-ring, PTFE coated O-ring, O-ring bọc Teflon, O-ring bọc FEP, O-ring bọc PFA, dùng nhiều trong bơm, van, mặt bích, thiết bị hóa chất, thực phẩm, dược phẩm, nước sạch, dung môi và hệ thống cần làm kín sạch.

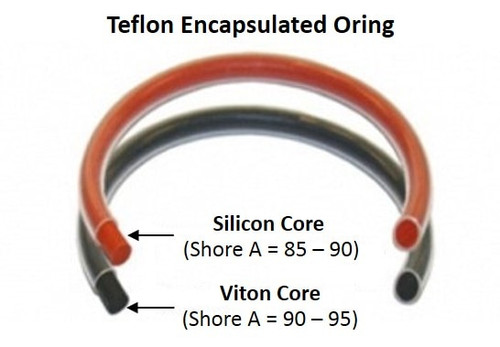

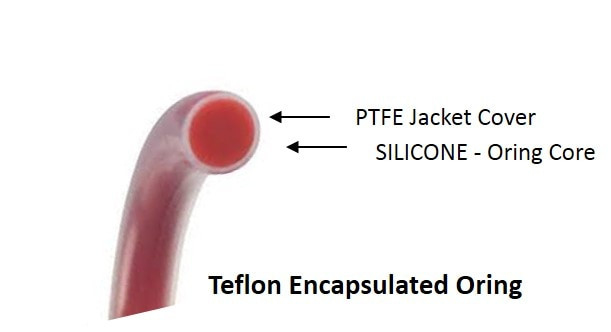

Encapsulated O-Rings là O-ring có lớp vỏ fluoropolymer bao bọc hoàn toàn lõi đàn hồi. Lớp vỏ FEP hoặc PFA tiếp xúc trực tiếp với môi chất, giúp tăng khả năng chống hóa chất, chống dung môi, chống bám dính và giữ bề mặt sạch. Lõi FKM hoặc Silicone bên trong tạo lực đàn hồi để O-ring ép kín vào rãnh lắp.
Khác với O-rings cao su thông thường, dòng encapsulated được chọn khi môi chất quá khắc nghiệt với NBR, EPDM hoặc FKM thông dụng, nhưng hệ thống vẫn cần độ đàn hồi tốt hơn so với vòng PTFE rắn.
Đây là lớp tiếp xúc môi chất, giúp chống hóa chất, chống dung môi, giảm bám dính và tăng độ sạch bề mặt. PFA thường được chọn cho nhiệt và môi trường khắc nghiệt hơn FEP.
Lõi FKM có độ bền cơ học và khả năng chịu nhiệt tốt, phù hợp cho dầu, dung môi, hóa chất và môi trường cần độ ổn định cao hơn lõi Silicone.

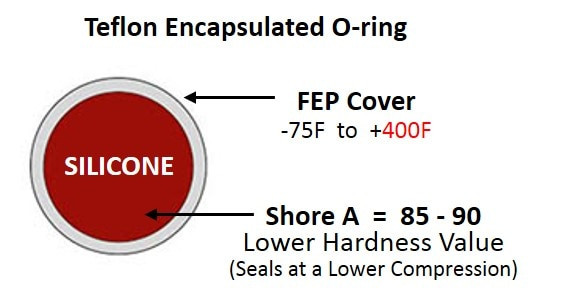

Lõi Silicone mềm, đàn hồi tốt, phù hợp khi cần lực ép thấp, làm kín sạch, ứng dụng thực phẩm, dược phẩm hoặc hệ thống không yêu cầu độ cứng cao.
| Loại | Cấu trúc | Ưu điểm | Ứng dụng phù hợp |
|---|---|---|---|
| FEP + Silicone core | Vỏ FEP, lõi Silicone | Mềm, đàn hồi tốt, dễ ép kín | Thực phẩm, dược phẩm, nước sạch, mặt bích tĩnh |
| FEP + FKM core | Vỏ FEP, lõi FKM/FPM | Ổn định hơn, chịu nhiệt và chịu dầu tốt hơn | Bơm, van, dung môi, dầu, hóa chất nhẹ đến trung bình |
| PFA + Silicone core | Vỏ PFA, lõi Silicone | Chống hóa chất và nhiệt tốt hơn FEP, vẫn mềm | Hóa chất, dược phẩm, hệ thống cần độ sạch cao |
| PFA + FKM core | Vỏ PFA, lõi FKM | Bền, ổn định, phù hợp môi trường khắc nghiệt hơn | Hóa chất ăn mòn, dung môi, nhiệt, thiết bị công nghiệp |
| Thông số | Ý nghĩa | Lưu ý kỹ thuật |
|---|---|---|
| ID | Đường kính trong O-ring | Cần đo đúng rãnh hoặc mẫu chưa biến dạng |
| CS | Tiết diện dây O-ring | Sai CS dễ gây thiếu ép kín hoặc ép quá chặt |
| Vật liệu vỏ | FEP hoặc PFA | PFA thường phù hợp hơn cho môi trường nhiệt và hóa chất khắc nghiệt |
| Vật liệu lõi | FKM hoặc Silicone | FKM bền hơn, Silicone mềm hơn |
| Môi chất | Hóa chất, dung môi, dầu, nước, hơi, thực phẩm | Cần kiểm tra tương thích vật liệu trước khi sử dụng |
| Điều kiện làm việc | Nhiệt độ, áp suất, trạng thái tĩnh/động | Encapsulated O-ring phù hợp nhất cho làm kín tĩnh hoặc chuyển động chậm |
Dùng cho bơm, van, mặt bích, nắp bồn, thiết bị trộn và hệ thống có môi chất ăn mòn.
Bề mặt FEP/PFA sạch, ít bám dính, phù hợp cho hệ thống yêu cầu vệ sinh và dễ làm sạch.
Lắp tại rãnh tĩnh, mặt ghép, cụm van, bơm hóa chất, bộ lọc và thiết bị có yêu cầu chống rò rỉ cao.
Dùng trong các vị trí cần chống hóa chất xử lý nước, clo, dung dịch vệ sinh hoặc môi trường ẩm.
Phù hợp cho thiết bị phân tích, hệ thống đo, bình phản ứng, đường ống và cụm làm kín đặc biệt.
Dùng thay thế khi O-ring tiêu chuẩn nhanh trương nở, lão hóa hoặc không đủ khả năng chống hóa chất.
| Tiêu chí | Encapsulated O-Rings | O-ring cao su thường |
|---|---|---|
| Chống hóa chất | Rất tốt nhờ vỏ FEP/PFA | Phụ thuộc vật liệu NBR, EPDM, FKM, Silicone |
| Đàn hồi | Tốt nhờ lõi cao su nhưng kém linh hoạt hơn cao su nguyên khối | Đàn hồi tốt hơn |
| Bề mặt sạch | Ít bám dính, dễ vệ sinh | Có thể bám môi chất nhiều hơn |
| Ứng dụng động | Hạn chế, phù hợp tĩnh/chậm | Linh hoạt hơn tùy vật liệu và thiết kế rãnh |
| Chi phí | Cao hơn | Kinh tế hơn |
Khi đặt hàng Encapsulated O-Rings, nên ghi rõ kích thước, vật liệu vỏ, vật liệu lõi và điều kiện làm việc. Cách ghi càng rõ thì khả năng chọn đúng O-ring bọc FEP/PFA càng cao, đặc biệt với môi trường hóa chất, dung môi, nhiệt độ cao hoặc hệ thống thực phẩm – dược phẩm.
| Cách ghi | Ví dụ | Diễn giải |
|---|---|---|
| Tên sản phẩm | FEP Encapsulated O-Ring | O-ring bọc FEP, dùng cho môi trường cần chống hóa chất và bề mặt sạch. |
| Kích thước | ID 100 × CS 5.3 mm | Đường kính trong 100 mm, tiết diện dây 5.3 mm. |
| Vật liệu vỏ | FEP hoặc PFA | FEP kinh tế hơn; PFA phù hợp hơn cho nhiệt và hóa chất khắc nghiệt. |
| Vật liệu lõi | FKM core hoặc Silicone core | FKM bền và ổn định; Silicone mềm, dễ ép kín, phù hợp ứng dụng sạch. |
| Ứng dụng | Van hóa chất, mặt bích, bơm dung môi | Giúp kỹ thuật kiểm tra khả năng tương thích vật liệu và điều kiện lắp đặt. |
Encapsulated O-Rings có thể sản xuất theo kích thước hệ mét, inch hoặc theo tiêu chuẩn AS568, JIS, DIN, ISO 3601 và kích thước riêng theo bản vẽ. Khi không có mã tiêu chuẩn, khách hàng nên đo trực tiếp rãnh lắp hoặc gửi mẫu cũ còn nguyên hình dạng.
| Nhu cầu sử dụng | Gợi ý vật liệu | Ghi chú kỹ thuật |
|---|---|---|
| Cần chống hóa chất, chi phí hợp lý | FEP + FKM core | Phù hợp nhiều ứng dụng hóa chất, dầu, dung môi ở điều kiện vừa phải. |
| Cần lực ép mềm, dễ làm kín | FEP + Silicone core | Phù hợp mặt bích, thực phẩm, dược phẩm, hệ thống cần độ mềm. |
| Nhiệt độ cao hơn, hóa chất mạnh hơn | PFA + FKM core | Ổn định hơn FEP trong nhiều môi trường khắc nghiệt. |
| Yêu cầu sạch, đàn hồi tốt, chống bám dính | PFA + Silicone core | Dùng trong thực phẩm, dược phẩm, thiết bị phòng thí nghiệm, hệ thống cần vệ sinh. |
Trong các hệ thống có hóa chất đặc biệt, nên đối chiếu thêm Chemical Resistance Table hoặc gửi tên hóa chất, nồng độ và nhiệt độ để Sealtech Vietnam hỗ trợ kiểm tra trước khi đặt hàng.
Vệ sinh rãnh lắp, loại bỏ bavia, cạnh sắc, mạt kim loại và vết xước. Rãnh bẩn hoặc sắc cạnh có thể làm hỏng lớp vỏ FEP/PFA.
Encapsulated O-ring không mềm như O-ring cao su thường. Khi lắp, không kéo giãn mạnh hoặc xoắn vòng vì có thể làm nứt lớp vỏ.
Dùng chất bôi trơn tương thích với môi chất và vật liệu. Không dùng mỡ hoặc dầu có thể làm nhiễm bẩn hệ thống thực phẩm, dược phẩm.
Dù có khả năng chống hóa chất rất tốt, Encapsulated O-Rings không phải lựa chọn tối ưu cho mọi ứng dụng. Một số trường hợp nên cân nhắc giải pháp khác như PTFE seal, FKM O-ring, Silicone O-ring hoặc phớt thiết kế riêng.
Khách hàng gửi kích thước ID × CS, bản vẽ rãnh, mẫu cũ, môi chất, nhiệt độ, áp suất và số lượng cần dùng.
Sealtech Vietnam hỗ trợ kiểm tra nên dùng FEP hay PFA, lõi FKM hay Silicone theo điều kiện vận hành thực tế.
Xác nhận mã hàng, vật liệu, kích thước, dung sai, số lượng, thời gian giao hàng và yêu cầu đóng gói nếu có.
Với các đơn hàng dùng cho môi trường hóa chất đặc biệt, Sealtech Vietnam có thể đề nghị khách hàng xác nhận thêm bảng tương thích hóa chất, nồng độ, nhiệt độ và chu kỳ vệ sinh CIP/SIP nếu liên quan đến thực phẩm hoặc dược phẩm.
Đây là O-ring có lớp vỏ FEP hoặc PFA bọc bên ngoài lõi FKM hoặc Silicone, giúp tăng khả năng chống hóa chất nhưng vẫn giữ độ đàn hồi để làm kín.
FEP phổ biến và kinh tế hơn, còn PFA thường được chọn cho nhiệt độ hoặc môi trường hóa chất khắc nghiệt hơn. Khi chọn cần dựa vào môi chất, nhiệt độ và điều kiện lắp đặt.
Lõi FKM phù hợp khi cần độ bền và ổn định tốt hơn; lõi Silicone phù hợp khi cần độ mềm, lực ép thấp hoặc ứng dụng yêu cầu làm kín sạch.
Sản phẩm phù hợp nhất cho làm kín tĩnh hoặc chuyển động rất chậm. Với chuyển động nhanh, cần kiểm tra kỹ vì lớp vỏ FEP/PFA có thể bị mài mòn hoặc hư hại.
Cần cung cấp ID, CS, vật liệu vỏ FEP/PFA, lõi FKM/Silicone, môi chất, nhiệt độ, áp suất, bản vẽ rãnh hoặc mẫu cũ.
Gửi kích thước ID × CS, bản vẽ rãnh, môi chất, nhiệt độ, áp suất, hình mẫu cũ hoặc yêu cầu vật liệu FEP/PFA/FKM/Silicone. Sealtech Vietnam hỗ trợ kiểm tra nhanh để chọn đúng O-ring bọc FEP/PFA, hạn chế sai vật liệu, rò rỉ và dừng máy ngoài kế hoạch.
