V-ring VS – Vòng làm kín trục quay V-Ring Type S

V-ring VS là phớt hướng trục toàn cao su, được giữ trên trục và quay cùng trục. Môi seal đàn hồi tỳ lên bề mặt đối tiếp vuông góc với trục, giúp ngăn bụi, cát, nước bắn và tạp chất xâm nhập vào ổ lăn hoặc cụm truyền động.

Thiết kế lưng vát của Type S tạo thân rộng và lực giữ tốt. Theo nguồn tham khảo, diện tích tiếp xúc lớn hơn khoảng 25% so với VA. Dải chuẩn gồm VS-5 đến VS-199, phù hợp trục 4.5–210 mm.

Xem bảng kích thước Gửi yêu cầu báo giá

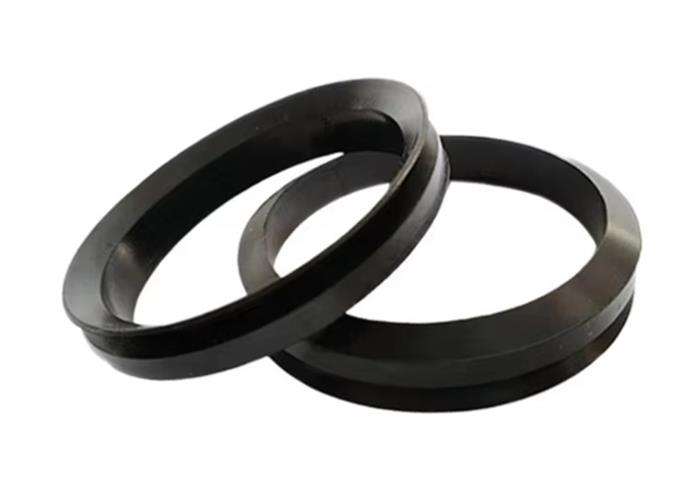

1. Hình ảnh V-ring VS

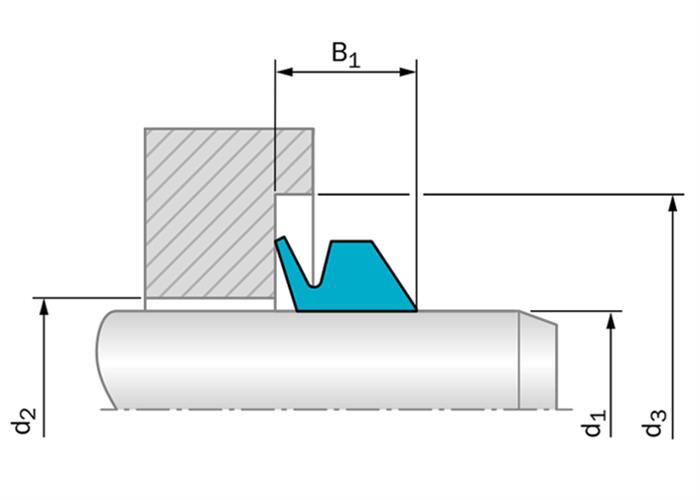

Hướng dẫn lắp đặt V-ring VS trên trục quay

2. V-ring VS là gì?

VS Ring là seal không áp kiểu hướng trục. Thân đàn hồi ôm trục, còn môi seal tiếp xúc nhẹ với counterface. Khi quay, V-ring vừa duy trì tiếp xúc làm kín vừa tạo hiệu ứng văng tạp chất ra xa vùng ổ lăn.

So với oil seal cố định trong housing, V-ring quay cùng trục, lắp đơn giản và có thể thích nghi với sai lệch nhỏ. VS phù hợp môi trường nhiều cát, bụi hoặc mảnh vụn, điển hình ở máy nông nghiệp và moay-ơ xe thương mại.

Chức năng chính: chắn tạp chất và nước bắn. VS không mặc định thay thế phớt giữ áp hoặc oil seal chính.

3. Đặc điểm nổi bật

Lưng vát

Thân seal rộng, tăng độ ổn định và khả năng giữ trên trục.

Môi linh hoạt

Tiếp xúc theo phương trục và bù sai lệch nhỏ của mặt đối tiếp.

Chống nhiễm bẩn

Hỗ trợ ngăn cát, bụi, bùn và nước bắn xâm nhập.

Dải trục rộng

Các mã tiêu chuẩn phù hợp d1 từ 4.5 đến 210 mm.

Dễ lắp

Thân cao su tự ôm trục, thường không cần rãnh phức tạp.

Nhiều compound

NBR, FKM; HNBR và EPDM cho yêu cầu đặc biệt.

4. Bảng kích thước V-ring VS – Type S Size Chart

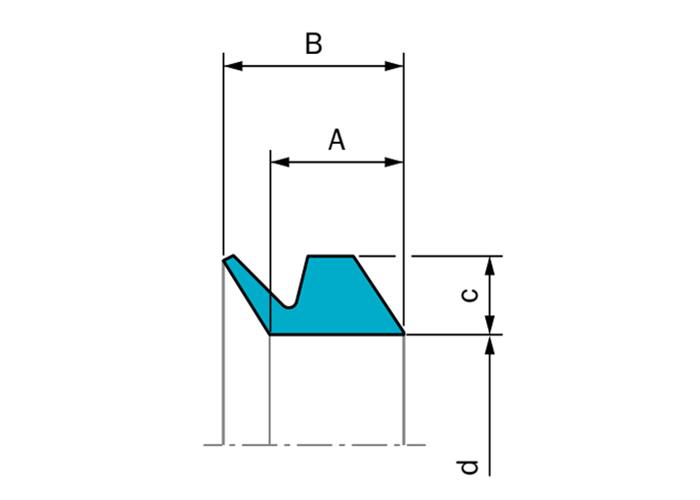

Đơn vị: mm. d = ID; d+2c = OD; H(B) = chiều cao; d1 = đường kính trục; A = size; W(c) = bề dày; d2/d3 = đường kính giới hạn; B1 = chiều rộng sau lắp.

VS Type	ID d	OD d+2c	H (B)	Trục d1	A	W (c)	Max d2	Min d3	B1
VS-5	4	8	5.2	4.5-5.5	3.9	2	d1+1	d1+6	4.5±0.4
VS-6	5	9	5.2	5.5-6.5	3.9	2	d1+1	d1+6	4.5±0.4
VS-7	6	10	5.2	6.5-8.0	3.9	2	d1+1	d1+6	4.5±0.4
VS-8	7	11	5.2	8.0-9.5	3.9	2	d1+1	d1+6	4.5±0.4
VS-10	9	15	7.7	9.5-11.5	5.6	3	d1+1	d1+9	6.7±0.6
VS-12	10.5	16.5	7.7	11.5-13.5	5.6	3	d1+1	d1+9	6.7±0.6
VS-14	12.5	18.5	7.7	13.5-15.5	5.6	3	d1+1	d1+9	6.7±0.6
VS-16	14	20	7.7	15.5-17.5	5.6	3	d1+1	d1+9	6.7±0.6
VS-18	16	22	7.7	17.5-19	5.6	3	d1+1	d1+9	6.7±0.6
VS-20	18	26	10.5	19-21	7.9	4	d1+2	d1+12	9±0.8
VS-22	20	28	10.5	21-24	7.9	4	d1+2	d1+12	9±0.8
VS-25	22	30	10.5	24-27	7.9	4	d1+2	d1+12	9±0.8
VS-28	25	33	10.5	27-29	7.9	4	d1+2	d1+12	9±0.8
VS-30	27	35	10.5	29-31	7.9	4	d1+2	d1+12	9±0.8
VS-32	29	37	10.5	31-33	7.9	4	d1+2	d1+12	9±0.8
VS-35	31	39	10.5	33-36	7.9	4	d1+2	d1+12	9±0.8
VS-38	34	42	10.5	36-38	7.9	4	d1+2	d1+12	9±0.8
VS-40	36	46	13	38-43	9.5	5	d1+2	d1+15	11±1.0
VS-45	40	50	13	43-48	9.5	5	d1+2	d1+15	11±1.0
VS-50	45	55	13	48-53	9.5	5	d1+2	d1+15	11±1.0
VS-55	49	59	13	53-58	9.5	5	d1+2	d1+15	11±1.0

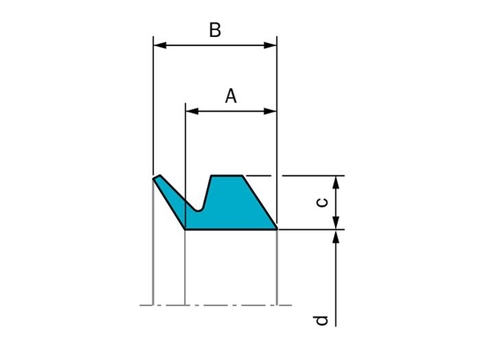

VS-60	54	64	13	58-63	9.5	5	d1+2	d1+15	11±1.0
VS-65	58	68	13	63-68	9.5	5	d1+2	d1+15	11±1.0
VS-70	63	75	15.5	68-73	11.3	6	d1+3	d1+18	13.5±1.2

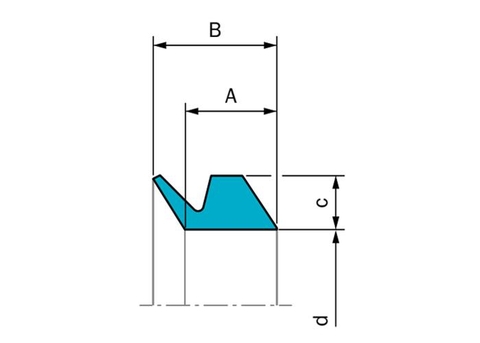

VS-75	67	79	15.5	73-78	11.3	6	d1+3	d1+18	13.5±1.2
VS-80	72	84	15.5	78-83	11.3	6	d1+3	d1+18	13.5±1.2
VS-85	76	88	15.5	83-88	11.3	6	d1+3	d1+18	13.5±1.2
VS-90	81	93	15.5	88-93	11.3	6	d1+3	d1+18	13.5±1.2
VS-95	85	97	15.5	93-98	11.3	6	d1+3	d1+18	13.5±1.2
VS-100	90	102	15.5	98-105	11.3	6	d1+3	d1+18	13.5±1.2
VS-110	99	113	18	105-115	13.1	7	d1+4	d1+21	15.5±1.5
VS-120	108	122	18	115-125	13.1	7	d1+4	d1+21	15.5±1.5
VS-130	117	131	18	125-135	13.1	7	d1+4	d1+21	15.5±1.5
VS-140	126	140	18	135-145	13.1	7	d1+4	d1+21	15.5±1.5
VS-150	135	149	18	145-155	13.1	7	d1+4	d1+21	15.5±1.5
VS-160	144	160	20.5	155-165	15	8	d1+4	d1+24	18±1.8
VS-170	153	169	20.5	165-175	15	8	d1+4	d1+24	18±1.8
VS-180	162	178	20.5	175-185	15	8	d1+4	d1+24	18±1.8
VS-190	171	187	20.5	185-195	15	8	d1+4	d1+24	18±1.8
VS-199	180	196	20.5	195-210	15	8	d1+4	d1+24	18±1.8

Lưu ý: Hãy xác nhận bản vẽ, dung sai, compound và điều kiện làm việc trước khi đặt hàng.

5. Vật liệu V-ring VS

NBR & FKM

NBR 60 Shore A: chịu dầu, đàn hồi tốt; nguồn nêu -40 đến +100°C.
FKM 60 Shore A: chịu nhiệt đến khoảng +200°C và nhiều hóa chất.

HNBR & EPDM

HNBR: chịu dầu, oxy hóa và nhiệt tham khảo -40 đến +150°C.
EPDM: phù hợp nước, hơi và môi chất không dầu; tham khảo -40 đến +150°C.

6. Điều kiện làm việc tham khảo

Thông số	Giá trị nguồn	Yêu cầu xác nhận
Tốc độ	≤19 m/s	Theo size, độ căng, cân bằng và giữ trục
Áp suất	≤40 MPa	VS là seal chắn bẩn không áp; cần làm rõ cách hiểu với nhà cung cấp
Nhiệt độ	-40 đến +200°C	Phụ thuộc compound NBR/FKM/HNBR/EPDM
Môi chất	Dầu khoáng, khí, nước, nhũ tương, mỡ	Kiểm tra tương thích hóa học và thời gian tiếp xúc

Quan trọng: Không áp dụng đồng thời mọi giá trị cực đại. Giới hạn thực tế phụ thuộc vật liệu, tốc độ, nhiệt độ, môi chất, kích thước và thiết kế cụm.

7. Ứng dụng V-ring VS

Máy nông nghiệp

Trục truyền động, bánh xe và cụm làm việc trong đất bụi.

Moay-ơ xe

Tạo lớp chắn ngoài cho ổ bi trước nước và cặn bẩn.

Hộp số

Bảo vệ oil seal và ổ lăn trong cụm truyền động.

Băng tải

Chắn bụi tại con lăn và trục quay.

Bơm, quạt

Hạn chế nước bắn và bụi ở đầu trục.

Thiết bị ngoài trời

Phù hợp môi trường cát, bùn và tạp chất.

8. Hướng dẫn lắp đặt

Làm sạch trục và counterface, loại bỏ cạnh sắc, gỉ và ba via.
Kéo V-ring lên trục bằng dụng cụ bảo vệ; không xoắn hoặc cắt thân seal.
Đặt môi seal hướng về phía cần bảo vệ.
Chỉnh khoảng cách theo B1 tương ứng trong bảng.
Kiểm tra thân vuông góc với trục và môi tiếp xúc đều.
Quay thử, kiểm tra ma sát, độ đảo và gập môi trước khi vận hành.

9. Cách chọn V-ring VS

Đo đường kính trục d1 và chọn đúng dải shaft diameter.
Đối chiếu ID d, OD, H, A, W và fitted width B1.
Kiểm tra không gian hướng kính theo d2, d3.
Chọn compound theo nhiệt độ, môi chất và môi trường.
Cung cấp tốc độ quay, bề mặt đối tiếp và mức nhiễm bẩn.
Đánh giá giải pháp cố định bổ sung nếu tốc độ cao.

10. So sánh V-ring VS và VA

Tiêu chí	VS	VA
Biên dạng	Lưng vát, thân rộng	Lưng thẳng, gọn
Diện tích tiếp xúc	Nguồn nêu lớn hơn VA khoảng 25%	Nhỏ hơn VS
Không gian trục	Cần chiều dài lớn hơn	Gọn hơn
Ưu tiên	Môi trường bụi, cát, mảnh vụn	Ứng dụng phổ thông, không gian hạn chế
