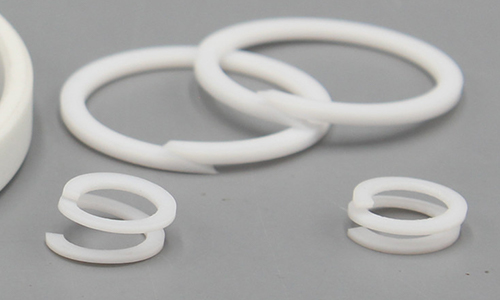

Back-up Ring Spiral, hay còn gọi là vòng chống đùn dạng xoắn, spiral back-up ring, vòng đỡ O-ring dạng cuộn, vòng chặn khe hở dạng xoắn, là loại vòng hỗ trợ được lắp cùng O-ring trong hệ thống thủy lực, khí nén, van áp suất, xi lanh và thiết bị công nghiệp. Điểm đặc biệt của loại này là vòng có cấu trúc dạng xoắn nhiều vòng hoặc dạng cuộn, giúp lắp đặt linh hoạt hơn so với loại liền và có khả năng bù khe hở tốt trong nhiều ứng dụng.
Sealtech Vietnam cung cấp và tư vấn Back-up Ring Spiral bằng PTFE, vòng chống đùn xoắn PTFE, vòng đỡ O-ring dạng xoắn theo mẫu, theo bản vẽ hoặc theo kích thước rãnh. Sản phẩm phù hợp cho xi lanh thủy lực, piston, rod, van thủy lực, máy ép, máy công cụ, máy công trình, máy nông nghiệp và các cụm làm kín áp suất cao.
Back-up Ring Spiral là vòng chống đùn có thiết kế dạng xoắn, thường được làm từ PTFE hoặc vật liệu kỹ thuật có ma sát thấp. Vòng được lắp cùng O-ring trong rãnh làm kín để ngăn O-ring bị đùn vào khe hở hướng kính khi hệ thống chịu áp suất cao.
Trong bộ làm kín, O-ring là chi tiết tạo độ kín chính, còn Back-up Ring Spiral là chi tiết bảo vệ. Khi áp suất tác động, O-ring có xu hướng bị ép về phía khe hở giữa trục và housing hoặc giữa piston và thành xi lanh. Back-up Ring Spiral nằm ở phía khe hở để chặn O-ring, giúp hạn chế tình trạng cắt mép, xé rách, biến dạng hoặc rò rỉ lặp lại.
Back-up Ring Spiral không phải là gioăng làm kín chính. Chức năng chính của vòng là đỡ O-ring, chống O-ring bị đùn vào khe hở và tăng tuổi thọ bộ làm kín. Trong hệ thống áp suất cao, nếu không có vòng chống đùn, O-ring có thể bị ép ra khỏi rãnh và bị cắt bởi cạnh kim loại.
Back-up Ring Spiral rất linh hoạt khi lắp đặt, nhưng vẫn cần chọn đúng kích thước và vật liệu. Nếu chọn sai hoặc lắp sai hướng, vòng có thể không chặn được khe hở làm kín như mong muốn.
| Tiêu chí | Back-up Ring Spiral | Back-up Ring Cut | Back-up Ring Uncut |
|---|---|---|---|
| Kết cấu | Dạng xoắn hoặc dạng cuộn | Có một đường cắt | Vòng liền, không có đường cắt |
| Khả năng lắp đặt | Linh hoạt, dễ lắp trong nhiều rãnh | Dễ lắp trong rãnh kín | Cần rãnh cho phép lắp vòng liền |
| Khả năng bù khe hở | Tốt nhờ cấu trúc xoắn | Phụ thuộc kích thước và kiểu cắt | Ổn định nếu kích thước chính xác |
| Ứng dụng phù hợp | Áp suất cao, bảo trì, rãnh cần bù linh hoạt | Rãnh khó tháo, thay thế nhanh | Lắp mới, yêu cầu ổn định cao |
| Lưu ý chính | Kiểm tra chiều rộng rãnh và số vòng xoắn | Kiểm soát vị trí đường cắt | Tránh kéo giãn quá mức khi lắp |
Back-up Ring Spiral dạng xoắn một lớp thường dùng trong các ứng dụng áp suất vừa đến cao, rãnh lắp tiêu chuẩn và cần thao tác lắp đặt thuận tiện. Dạng này phù hợp khi không cần khả năng bù khe hở quá lớn.
Dạng xoắn nhiều lớp có khả năng lấp đầy rãnh tốt hơn, hỗ trợ chống đùn trong điều kiện áp suất cao hoặc khe hở lớn hơn. Khi chọn loại này, cần kiểm tra chiều rộng rãnh để tránh vòng bị nén quá mức.
Với thiết bị đặc biệt, Back-up Ring Spiral có thể được tư vấn theo mẫu cũ, bản vẽ hoặc kích thước rãnh thực tế. Đây là giải pháp phù hợp cho xi lanh nhập khẩu, cụm van đặc biệt hoặc hệ thống không theo tiêu chuẩn phổ biến.
PTFE là vật liệu phổ biến nhất cho Back-up Ring Spiral nhờ ma sát thấp, khả năng kháng hóa chất tốt và chống đùn hiệu quả. PTFE phù hợp với nhiều hệ thống thủy lực, khí nén, dầu, nước, hóa chất nhẹ và thiết bị công nghiệp.
Trong một số ứng dụng yêu cầu chịu mài mòn hoặc ổn định kích thước tốt hơn, PTFE có thể được pha phụ gia như bronze, carbon, graphite hoặc glass fiber. Việc chọn phụ gia cần dựa trên môi chất, nhiệt độ, tốc độ và điều kiện làm việc.
Một số ứng dụng có thể dùng vật liệu POM hoặc nhựa kỹ thuật có độ cứng cao để tăng khả năng chống đùn. Tuy nhiên, dạng Spiral phổ biến nhất vẫn là PTFE do PTFE dễ tạo hình xoắn và có ma sát thấp.
| Vật liệu | Ưu điểm chính | Ứng dụng phù hợp | Lưu ý |
|---|---|---|---|
| PTFE nguyên chất | Ma sát thấp, kháng hóa chất tốt, dễ lắp | Dầu, nước, khí nén, thủy lực thông dụng | Độ cứng không cao bằng PTFE pha phụ gia |
| PTFE + Bronze | Chịu mài mòn và chịu tải tốt hơn | Thủy lực, chuyển động động, áp suất cao | Cần kiểm tra môi chất ăn mòn kim loại |
| PTFE + Carbon | Ổn định kích thước, chịu mài mòn tốt | Dầu, hóa chất nhẹ, nhiệt độ cao hơn | Cần kiểm tra yêu cầu ma sát và môi chất |
| PTFE + Graphite | Tăng khả năng bôi trơn và giảm ma sát | Ứng dụng có chuyển động, ma sát thấp | Cần chọn theo tốc độ và áp suất |
| POM | Cứng, ổn định kích thước | Cụm cơ khí, thủy lực, áp suất cao | Ít phổ biến hơn PTFE dạng Spiral |
Back-up Ring Spiral được dùng trong xi lanh thủy lực để bảo vệ O-ring tại piston, rod, nắp xi lanh và các cụm làm kín chịu áp suất cao. Kết cấu xoắn giúp việc lắp đặt thuận tiện trong nhiều vị trí.
Trong van thủy lực, Back-up Ring Spiral giúp O-ring không bị đùn khi áp suất dầu tăng cao hoặc khi van đóng mở liên tục. Vòng dạng xoắn phù hợp với các cụm van cần thao tác lắp nhanh.
Máy ép thủy lực thường làm việc ở áp suất lớn. Back-up Ring Spiral giúp bảo vệ O-ring trong xi lanh, van và bộ chia dầu, đồng thời hỗ trợ bù khe hở trong các cụm chịu tải nặng.
Trong máy ép nhựa, các cụm thủy lực thường chịu áp suất cao và làm việc liên tục. Vòng chống đùn dạng xoắn giúp giảm nguy cơ O-ring bị cắt mép, rò dầu hoặc tụt áp.
Máy công cụ sử dụng thủy lực và khí nén trong nhiều cụm truyền động. Back-up Ring Spiral giúp bảo vệ O-ring khi thiết bị vận hành liên tục và giúp bảo trì thuận tiện hơn.
Máy đào, máy xúc, máy nâng và máy nông nghiệp thường chịu rung, bụi, tải nặng và áp suất cao. Back-up Ring Spiral giúp tăng tuổi thọ bộ làm kín trong hệ thống thủy lực.
Nếu áp suất chỉ tác động từ một phía, Back-up Ring Spiral thường được lắp ở phía đối diện nguồn áp. Đây là phía O-ring có nguy cơ bị đùn vào khe hở làm kín.
Nếu áp suất có thể đổi chiều, nên lắp Back-up Ring ở cả hai bên O-ring. Với dạng Spiral, cần kiểm tra chiều rộng rãnh để đảm bảo đủ không gian cho O-ring và hai vòng chống đùn.
Với hệ thống có xung áp hoặc áp suất thay đổi nhanh, Back-up Ring Spiral cần có độ cứng và độ ổn định phù hợp. Trong trường hợp áp suất rất cao, nên kiểm tra thêm khe hở hướng kính và vật liệu O-ring.
Nếu rãnh quá hẹp, Back-up Ring Spiral có thể bị nén quá mức, làm O-ring không còn không gian biến dạng đúng. Nếu rãnh quá rộng, vòng có thể xô lệch và mất tác dụng chống đùn.
Nếu vật liệu không chịu được nhiệt độ, áp suất hoặc môi chất, vòng có thể mềm, biến dạng, mòn nhanh hoặc mất khả năng chống đùn. PTFE nguyên chất, PTFE pha phụ gia hoặc nhựa kỹ thuật cần được chọn theo điều kiện thực tế.
Nếu áp suất một chiều nhưng vòng đặt sai phía, O-ring vẫn có thể bị đùn vào khe hở. Cần xác định rõ hướng áp trước khi lắp.
Với áp suất hai chiều, nếu chỉ dùng một Back-up Ring, O-ring chỉ được bảo vệ ở một phía. Khi áp suất đổi chiều, O-ring vẫn có thể bị đùn.
Cạnh sắc, ba via hoặc bề mặt rãnh xấu có thể cắt O-ring và làm hư Back-up Ring. Trước khi lắp cần xử lý sạch rãnh và bo cạnh phù hợp.
Back-up Ring Spiral là vòng chống đùn dạng xoắn, được lắp cùng O-ring để ngăn O-ring bị đùn vào khe hở trong hệ thống áp suất cao.
Không. O-ring là chi tiết làm kín chính. Back-up Ring Spiral là chi tiết hỗ trợ, có nhiệm vụ đỡ O-ring và chống O-ring bị đùn vào khe hở.
Nên dùng khi hệ thống có áp suất cao, khe hở lớn, O-ring thường bị cắt mép hoặc cần vòng chống đùn dễ lắp, có khả năng bù khe hở tốt.
Vật liệu phổ biến nhất là PTFE. Ngoài ra có thể dùng PTFE pha bronze, carbon, graphite hoặc một số nhựa kỹ thuật tùy điều kiện làm việc.
Với áp suất hai chiều, nên bố trí vòng chống đùn ở cả hai bên O-ring để bảo vệ O-ring khi áp suất đổi chiều.
Có. Loại Cut có một đường cắt trên vòng, còn loại Spiral có cấu trúc dạng xoắn hoặc dạng cuộn. Spiral thường linh hoạt hơn khi lắp và có khả năng bù khe hở tốt trong nhiều rãnh.
