V-ring là loại phớt cao su đàn hồi dùng để làm kín phụ trợ trên trục quay, giúp chắn bụi, nước, bùn, mỡ, tạp chất và bảo vệ ổ bi, phớt dầu hoặc cụm thiết bị bên trong. V-ring thường được lắp trực tiếp lên trục và làm kín theo phương hướng trục bằng môi phớt tiếp xúc với mặt chặn cố định.
Sealtech Vietnam cung cấp các dòng V-ring VA, V-ring VS, V-ring VL, V-ring VE, V-ring VRM, V-ring VAX, V-ring VLX bằng NBR, FKM/Viton, EPDM và vật liệu phù hợp theo nhiệt độ, tốc độ quay, môi trường làm việc và kích thước trục.

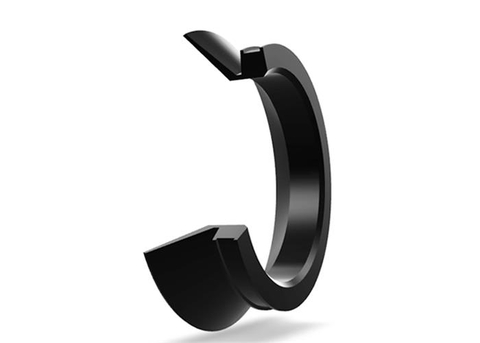

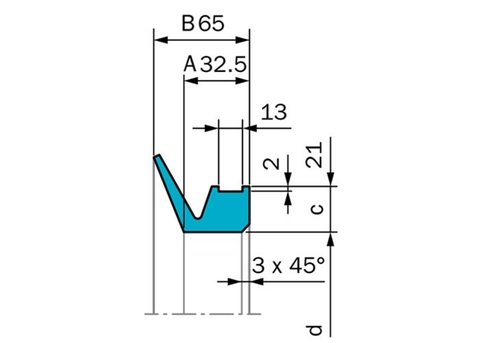

V-ring là phớt cao su dạng vòng có tiết diện đặc biệt, thường gồm thân vòng ôm vào trục và môi làm kín mỏng tiếp xúc với mặt chặn cố định. Khác với Oil Seal lắp ép trong housing, V-ring thường được kéo giãn và lắp trực tiếp lên trục, sau đó quay cùng trục.
Chức năng chính của V-ring là bảo vệ ổ bi, bạc đạn, hộp số, motor, bơm và các cụm quay khỏi bụi, nước, bùn, hơi ẩm hoặc tạp chất. Trong nhiều thiết bị, V-ring được dùng như lớp bảo vệ phụ trợ bên ngoài NAK Oil Seal, phốt dầu SOG hoặc phốt dầu NOK.
Thân V-ring ôm chặt vào trục nhờ tính đàn hồi của cao su. Khi trục quay, thân vòng quay theo trục và giữ vị trí làm việc ổn định.
Môi phớt mỏng tiếp xúc với mặt chặn cố định, tạo lực ép nhẹ để ngăn bụi, nước, mỡ hoặc tạp chất đi vào vùng cần bảo vệ.
Khi quay, V-ring hỗ trợ văng bụi, nước và tạp chất ra ngoài, giúp giảm tải cho môi phớt và tăng hiệu quả bảo vệ.

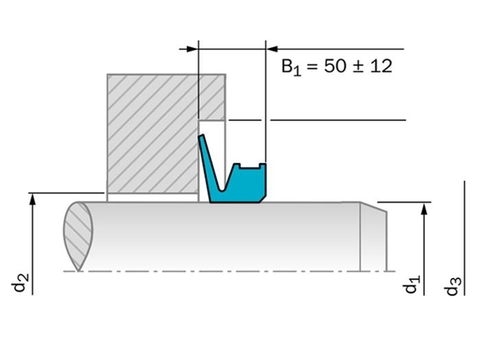

V-ring làm kín theo phương hướng trục, không yêu cầu housing phức tạp và có thể lắp trên nhiều dạng trục khác nhau. Tuy nhiên, để đạt hiệu quả tốt, mặt chặn cần đủ phẳng, không có cạnh sắc và khoảng cách lắp phải phù hợp với khuyến nghị kỹ thuật.
V-ring có thể kéo giãn để lắp lên trục, không cần rãnh phức tạp hoặc nắp housing như nhiều loại phớt quay khác.
Phù hợp môi trường có bụi, nước bắn, bùn nhẹ, hơi ẩm hoặc tạp chất quanh ổ bi, motor, bơm và hộp số.
Môi phớt tiếp xúc nhẹ với mặt chặn, giúp giảm ma sát và phù hợp nhiều ứng dụng quay liên tục.
V-ring thường được dùng bên ngoài oil seal để tăng khả năng chống bụi, nước và kéo dài tuổi thọ cụm làm kín chính.
Một số dòng V-ring có khả năng phù hợp với khoảng đường kính trục nhất định nhờ tính đàn hồi của vật liệu.
Trong nhiều trường hợp, V-ring có thể thay thế nhanh hơn so với các loại phớt cần tháo housing hoặc tháo cụm máy phức tạp.
Dòng phổ biến nhất, tiết diện tiêu chuẩn, dùng rộng rãi cho ổ bi, motor, hộp số, bơm và thiết bị quay thông dụng.
Thân vòng chắc hơn VA, phù hợp vị trí cần độ ổn định tốt hơn hoặc môi trường làm việc nặng hơn.
Thiết kế thấp, gọn, phù hợp không gian lắp hạn chế hoặc vị trí cần phớt chắn bụi nhẹ.
Dạng chuyên dụng cho một số vị trí yêu cầu hình học khác VA/VS, cần kiểm tra kỹ kích thước và không gian lắp.
Dòng lớn và chắc hơn, thường dùng cho trục lớn, thiết bị công nghiệp nặng hoặc môi trường làm việc khắc nghiệt.
Các biến thể hỗ trợ ứng dụng đặc biệt, cần đối chiếu kích thước trục, mặt chặn và điều kiện vận hành.
| Vật liệu | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|
| NBR | Chịu dầu mỡ tốt, đàn hồi ổn định, giá hợp lý. | Motor, hộp số, bơm, ổ bi, máy công nghiệp thông dụng. |
| FKM / Viton | Chịu nhiệt, dầu nóng và lão hóa tốt hơn NBR. | Nhiệt cao, dầu nóng, môi trường yêu cầu tuổi thọ tốt hơn. |
| EPDM | Chịu nước, hơi nước, ozone và thời tiết tốt; không phù hợp dầu khoáng. | Nước, ngoài trời, môi trường ẩm, hệ thống xử lý nước. |
| Silicone | Mềm, chịu nhiệt tốt nhưng khả năng chịu mài mòn thường thấp hơn NBR/FKM. | Ứng dụng nhiệt, sạch, yêu cầu đàn hồi mềm. |
| Ứng dụng | Loại gợi ý | Vật liệu gợi ý | Lưu ý kỹ thuật |
|---|---|---|---|
| Motor, hộp số, ổ bi thông dụng | VA | NBR | Kiểm tra đường kính trục, mặt chặn và không gian lắp. |
| Môi trường bụi, nước bắn, vận hành nặng | VS, VRM | NBR, FKM | Cần mặt chặn tốt và khoảng lắp phù hợp. |
| Không gian lắp hẹp | VL, VLX | NBR, FKM | Kiểm tra chiều cao phớt và khả năng tiếp xúc môi. |
| Nhiệt độ cao, dầu nóng | VA, VS | FKM / Viton | Chọn vật liệu theo nhiệt độ và loại dầu thực tế. |
| Môi trường nước, ngoài trời | VA, VS | EPDM | Không dùng EPDM cho dầu khoáng. |
V-ring giúp bảo vệ ổ bi motor khỏi bụi, hơi ẩm và tạp chất từ môi trường làm việc.
Dùng ngoài phớt dầu hoặc ổ bi để tăng khả năng chống bụi, nước và mỡ bẩn.
Hỗ trợ bảo vệ cụm trục, ổ bi và vùng làm kín phụ khỏi nước bắn hoặc bụi.
Phù hợp môi trường bụi, đất, bùn nhẹ và điều kiện ngoài trời.
Dùng trong con lăn, cụm quay, gối đỡ, ổ bi và thiết bị truyền động.
V-ring VRM hoặc dòng thân chắc hơn được dùng cho trục lớn và môi trường khắc nghiệt.
| Hiện tượng | Nguyên nhân có thể | Hướng xử lý |
|---|---|---|
| Môi phớt mòn nhanh | Mặt chặn quá nhám, lệch lắp, tốc độ cao hoặc thiếu kiểm tra khoảng cách. | Kiểm tra mặt chặn, điều chỉnh vị trí lắp và chọn đúng vật liệu. |
| V-ring bị trượt trên trục | Chọn sai size, trục dính dầu, độ ôm không đủ. | Làm sạch trục, kiểm tra đường kính và chọn đúng dải kích thước. |
| Không chắn được bụi/nước | Môi không tiếp xúc đúng mặt chặn hoặc lắp sai hướng. | Kiểm tra chiều lắp, khoảng cách và độ phẳng của mặt chặn. |
| Cao su nứt, chai cứng | Nhiệt cao, ozone, hóa chất hoặc vật liệu không phù hợp. | Đổi sang FKM, EPDM hoặc vật liệu phù hợp môi trường. |
| Rung hoặc phát sinh tiếng | Lắp lệch, mặt chặn không đều hoặc ma sát quá cao. | Kiểm tra đồng tâm, bề mặt tiếp xúc và loại V-ring phù hợp. |
Dòng phổ biến cho motor, hộp số, ổ bi, thiết bị quay và ứng dụng công nghiệp thông dụng.
Thân chắc hơn, phù hợp vị trí cần ổn định cao và môi trường làm việc nặng hơn VA.
Các biến thể cho không gian lắp hẹp, trục lớn hoặc ứng dụng chuyên dụng.
Các dòng mở rộng cho ứng dụng đặc biệt, cần đối chiếu theo kích thước trục và vị trí lắp.
Phớt chặn dầu cho trục quay, thường dùng kết hợp với V-ring để tăng khả năng bảo vệ.
Gioăng làm kín tiết diện tròn cho bơm, van, thủy lực, khí nén và cụm lắp ghép.
Vòng chống đùn hỗ trợ O-ring trong hệ thống áp suất cao, piston, rod và van.
Các dòng gioăng tiết diện đặc biệt cho ứng dụng cần chống xoắn, ổn định trong rãnh hoặc mặt tựa riêng.
Nhóm phớt thủy lực và gioăng mặt bích dùng trong nhà máy, bơm, van, xi lanh và hệ thống áp lực.
Không hoàn toàn giống. Oil Seal thường lắp ép trong housing để giữ dầu trên trục quay, còn V-ring lắp trực tiếp lên trục và làm kín theo phương hướng trục để chắn bụi, nước, mỡ hoặc tạp chất.
Nên dùng khi cần bảo vệ ổ bi, hộp số, motor, trục quay hoặc phớt dầu chính khỏi bụi, nước, bùn nhẹ, hơi ẩm và tạp chất bên ngoài.
V-ring VA là dòng phổ biến, gọn và dùng rộng rãi. V-ring VS có thân chắc hơn, phù hợp vị trí cần độ ổn định cao hoặc điều kiện làm việc nặng hơn.
NBR phù hợp dầu mỡ và ứng dụng thông dụng. FKM/Viton phù hợp nhiệt độ cao, dầu nóng hoặc môi trường yêu cầu khả năng lão hóa tốt hơn.
Có thể dùng ngoài trời nếu chọn đúng vật liệu. Với nước, ozone và thời tiết, EPDM thường phù hợp hơn NBR trong nhiều trường hợp.
Có. Khách hàng có thể gửi đường kính trục, loại thiết bị, môi trường làm việc, tốc độ quay và hình ảnh vị trí lắp để Sealtech Vietnam hỗ trợ tư vấn.
Nếu cần chọn V-ring theo đường kính trục, vật liệu, kiểu VA/VS/VL/VE/VRM/VAX/VLX hoặc theo mẫu cũ, khách hàng có thể gửi thông tin cho Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
