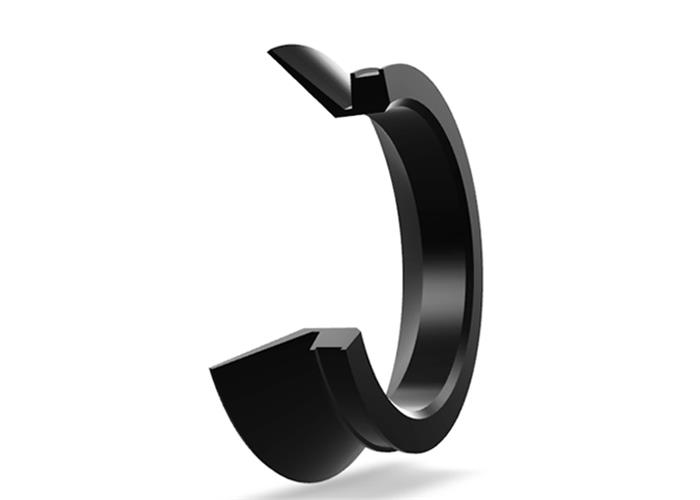

1. Hình ảnh V-ring RME

2. V-ring RME là gì?

RME là seal hướng trục không áp, thường dùng cho trục lớn và tiết diện cố định. Khác seal vòng kín, RME có thể mở để bao quanh trục rồi siết lại, phù hợp vị trí khó tháo ổ, khớp nối hoặc cụm truyền động.

Nguồn mô tả mép động có vi kênh hỗ trợ giữ chất bôi trơn. RME được dùng trong máy cán tốc độ cao, máy giấy và thiết bị công nghiệp có môi trường nước, bụi hoặc oxide scale.

3. Đặc điểm nổi bật

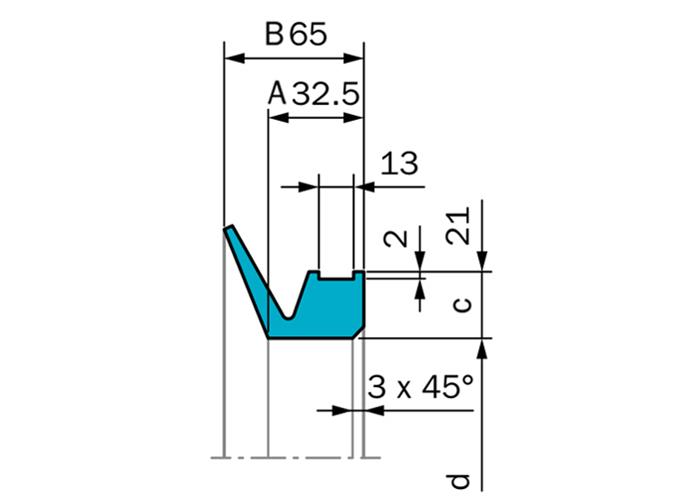

4. Bảng kích thước V-ring RME – Type RME Size Chart

Đơn vị mm. Thông số không đổi: H(B)=65; A=32,5; W(c)=21; d2=d1+24; d3=d1+115; B1=50±12. Bảng thể hiện các giá trị thay đổi: mã, ID d, OD d+2c và dải trục d1.

5. Vật liệu V-ring RME

NBR 60 Shore A phù hợp dầu khoáng, mỡ và điều kiện thông dụng. FKM 60 Shore A dùng khi cần chịu nhiệt hoặc hóa chất cao hơn. HNBR và EPDM chỉ chọn sau khi xác nhận môi chất, nhiệt độ và yêu cầu cơ học của mối nối.

6. Ứng dụng

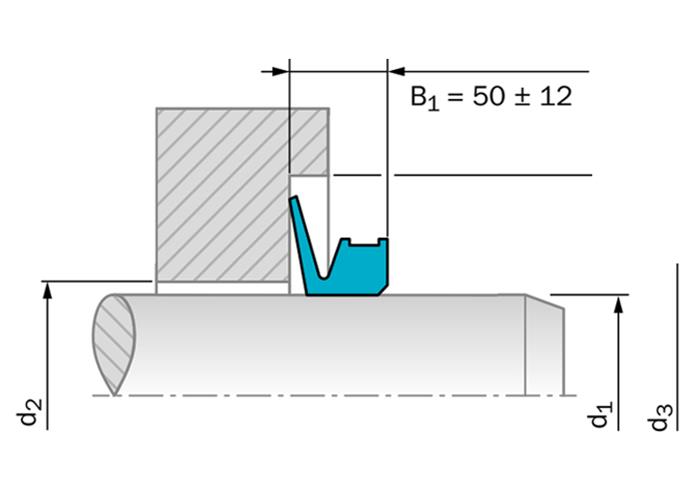

7. Hướng dẫn lắp đặt

1. Làm sạch trục và counterface; kiểm tra cạnh sắc.
2. Quấn RME quanh trục, đặt đúng chiều môi.
3. Chuẩn bị và nối hai đầu theo quy trình nhà cung cấp.
4. Lắp đai, siết đều để thân seal tròn và đồng tâm.
5. Chỉnh B1 = 50±12 mm và tiếp xúc môi đều.
6. Quay thử chậm, kiểm tra mối nối, ma sát và độ đảo.

8. Cách chọn

• Chọn mã theo dải trục d1.
• Đối chiếu ID, OD, d2/d3 và B1.
• Xác định vật liệu theo môi chất, nhiệt độ.
• Cung cấp tốc độ, độ đảo và độ nhám mặt đối tiếp.
• Xác nhận kiểu mối nối và vật liệu đai.
• Yêu cầu chứng nhận nếu dùng trong thực phẩm, dược hoặc hóa chất.

9. So sánh RME và RM
