V-Ring RME-1500 – Phớt RME cho trục 1490-1515 mm, ID 1419 × OD 1461 × H 65 mm
V-Ring RME-1500 được thiết kế cho cụm trục quay đường kính lớn, nơi bụi, nước bắn và cặn công nghiệp có thể xâm nhập vào ổ bi. Sản phẩm làm kín theo phương trục, quay cùng trục và dùng môi cao su mềm tì lên mặt đối tiếp để hỗ trợ chắn bụi, nước, cặn oxit và tạp chất.
Phiên bản này phù hợp dải trục 1490-1515 mm, có đường kính trong tự do d = 1419 mm, đường kính ngoài d + 2c = 1461 mm, chiều cao H(B) = 65 mm và chiều rộng lắp B1 = 50±12 mm.

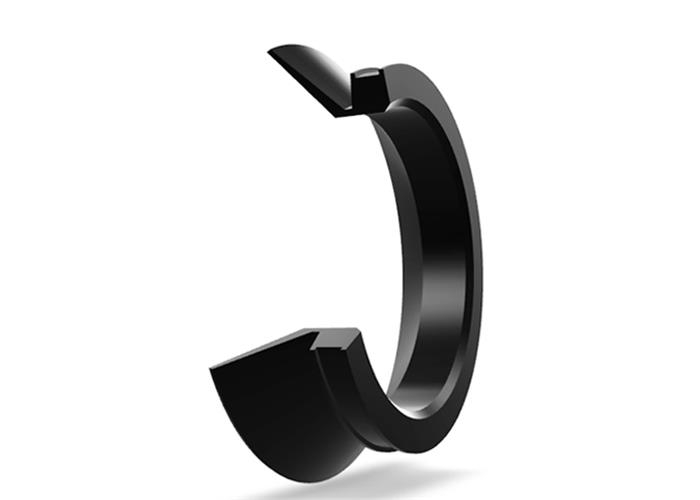

1. Hình ảnh V-Ring RME-1500
2. Tổng quan sản phẩm
V-Ring RME-1500 thuộc nhóm kích thước trục lớn 1.500–2.000 mm. Phớt có thể hoạt động như vành chắn ngoài cho oil seal, cụm ổ bi hoặc hệ thống bôi trơn. Trong vận hành, thân phớt bám trên trục, còn môi đàn hồi tiếp xúc với mặt chặn vuông góc và tạo hiệu ứng hất văng chất bẩn khi trục quay.
Phân tích riêng cho RME-1500: Với dải trục 1490-1515 mm, độ chênh giữa đường kính ngoài và trong của thân phớt là 42 mm. Thông số này cho thấy biên dạng thân RME duy trì chiều dày thành W(c) = 21 mm và chiều cao H(B) = 65 mm.
3. Bảng thông số kích thước V-Ring RME-1500
| Thông số | Ký hiệu | Giá trị | Ý nghĩa |
|---|---|---|---|
| Mã sản phẩm | Ref. | RME-1500 | V-Ring Type RME |
| Đường kính trong | d | 1419 mm | Đường kính tự do trước khi lắp |
| Đường kính ngoài | d + 2c | 1461 mm | Đường kính ngoài thân phớt |
| Chiều cao | H(B) | 65 mm | Chiều cao tổng thể biên dạng |
| Dải đường kính trục | d1 | 1490-1515 mm | Dải trục lắp khuyến nghị |
| Kích thước hướng trục | A | 32.5 mm | Phần môi và thân theo phương trục |
| Chiều dày thành | W(c) | 21 mm | Chiều dày thân RME |
| Giới hạn mặt đối tiếp | d2 | d1+24 | Đường kính mặt đối tiếp tham khảo |
| Khoảng không gian | d3 | d1+115 | Không gian tối thiểu quanh phớt |
| Chiều rộng lắp | B1 | 50±12 mm | Khoảng lắp theo phương trục |
4. Ứng dụng thực tế
Thiết bị phù hợp
máy cán thép, máy giấy, tang quay, con lăn và ổ trục công nghiệp.
Chất nhiễm bẩn cần ngăn
Nước bắn, bụi, bùn, cặn oxit, bột giấy và tạp chất ngoài môi trường.
Vai trò trong cụm seal
Bảo vệ phớt trục quay, ổ bi và mỡ bôi trơn; không dùng như phớt giữ áp suất cao.
5. Cách chọn V-Ring RME-1500
Ưu tiên đối chiếu dải trục d1 thay vì chỉ nhìn số mã RME. Với mã RME-1500, dải lắp chính là 1490-1515 mm. Đường kính trong tự do 1419 mm nhỏ hơn đường kính trục nhằm tạo lực giữ thân phớt sau khi lắp.
- Đo trục tại đúng vị trí đặt thân phớt.
- Kiểm tra khoảng B1 = 50±12 mm.
- Đảm bảo mặt đối tiếp phẳng, sạch và vuông góc.
- Xác nhận tốc độ quay, nhiệt độ và môi trường bụi nước.
6. Hướng dẫn lắp đặt
Vệ sinh trục và mặt đối tiếp, đưa thân RME vào đúng vị trí, căn môi tiếp xúc đều rồi cố định theo cấu tạo phớt. Với thiết kế mở hoặc trục rất lớn, cần ghép nối và siết đai đều quanh chu vi. Không ép môi quá sâu vì sẽ làm tăng ma sát và nhiệt.
Kiểm tra sau lắp: quay thử trục ở tốc độ thấp, quan sát độ đồng tâm, độ rung và đường tiếp xúc của môi. Nếu môi mòn lệch, cần kiểm tra trục đảo, mặt chặn nghiêng hoặc thân phớt bị xoắn.
7. Vật liệu đề xuất
NBR là vật liệu có thể cân nhắc cho RME-1500 khi làm việc với dầu khoáng, mỡ bôi trơn, nước và môi trường công nghiệp thông dụng. Việc lựa chọn cuối cùng phải dựa trên môi chất, nhiệt độ, ozone, dầu mỡ, hóa chất vệ sinh và điều kiện ngoài trời.
Tham khảo thêm bảng tương thích hóa chất và danh mục phớt cao su theo yêu cầu.
8. Sản phẩm liên quan
9. Câu hỏi thường gặp
V-Ring RME-1500 dùng cho trục bao nhiêu?
Sản phẩm dùng cho dải trục 1490-1515 mm.
Kích thước chính của RME-1500 là gì?
ID 1419 mm, OD 1461 mm, H 65 mm, A 32.5 mm, W(c) 21 mm và B1 50±12 mm.
RME-1500 có giữ áp suất cao không?
Không. Đây chủ yếu là phớt chắn bụi, nước và phớt phụ bảo vệ cụm ổ bi hoặc oil seal.
Khi đặt hàng cần gửi gì?
Cần gửi đường kính trục, không gian lắp, ảnh vị trí, môi trường làm việc, tốc độ, nhiệt độ và số lượng.
Cần tư vấn V-Ring RME-1500?
Gửi đường kính trục, ảnh cụm ổ bi và điều kiện vận hành. Sealtech Vietnam hỗ trợ kiểm tra mã RME, vật liệu và kích thước trước khi báo giá.
