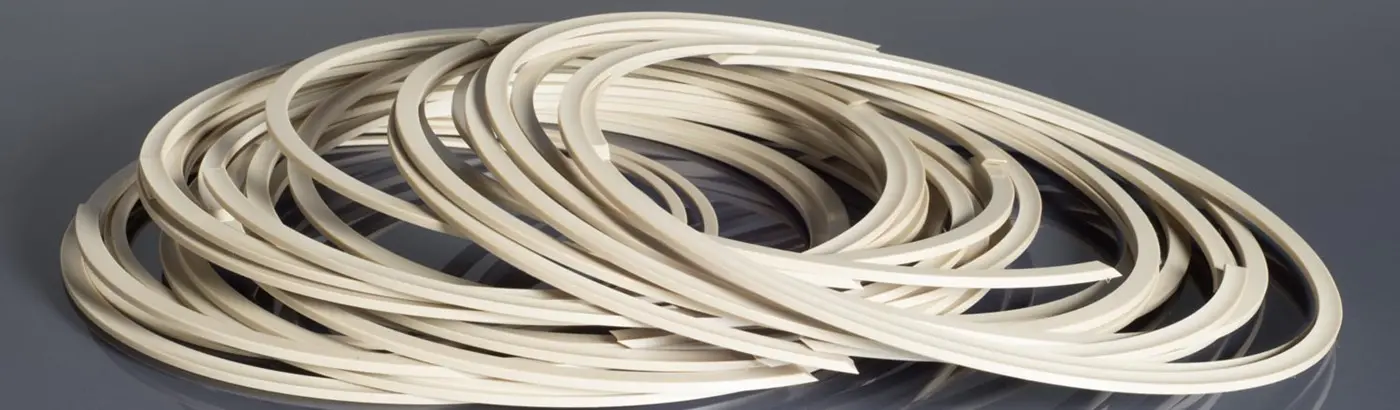

Back-up Ring Cut, hay còn gọi là vòng chống đùn có cắt, vòng đỡ O-ring có khe cắt, split back-up ring, cut back-up ring, vòng chặn khe hở có cắt, là loại vòng hỗ trợ được lắp cùng O-ring trong hệ thống thủy lực, khí nén, van áp suất, xi lanh và thiết bị công nghiệp. Điểm khác biệt chính của loại này là trên thân vòng có một đường cắt, giúp việc lắp đặt dễ dàng hơn trong rãnh kín, vị trí khó tháo hoặc khi không thể lắp vòng liền.
Sealtech Vietnam cung cấp và tư vấn Back-up Ring Cut bằng PTFE, POM, PA, PU, NBR cứng, FKM và vật liệu kỹ thuật theo kích thước rãnh, kích thước O-ring, áp suất, nhiệt độ, môi chất và điều kiện lắp đặt thực tế. Sản phẩm phù hợp cho xi lanh thủy lực, piston, rod, van thủy lực, máy ép, máy công cụ, thiết bị công trình và các cụm làm kín áp suất cao.
Back-up Ring Cut là vòng chống đùn có đường cắt trên thân vòng. Vòng được lắp cùng O-ring trong rãnh làm kín để ngăn O-ring bị đùn vào khe hở hướng kính khi hệ thống chịu áp suất cao.
O-ring là chi tiết tạo độ kín chính, còn Back-up Ring Cut là chi tiết hỗ trợ. Khi áp suất tác động, O-ring bị ép về phía khe hở giữa trục và housing hoặc giữa piston và thành xi lanh. Back-up Ring Cut nằm ở phía khe hở để chặn O-ring, giúp hạn chế hiện tượng cắt mép, xé rách, biến dạng hoặc rò rỉ.
Back-up Ring Cut không phải là chi tiết làm kín chính. Chức năng chính của vòng là bảo vệ O-ring khỏi bị đùn vào khe hở khi chịu áp suất. Đây là chi tiết rất quan trọng trong các cụm làm kín dùng O-ring ở áp suất cao hoặc có khe hở hướng kính lớn.
Back-up Ring Cut có ưu điểm lớn về khả năng lắp đặt, nhưng do có đường cắt nên cần lắp đúng cách để không làm giảm hiệu quả chống đùn.
| Tiêu chí | Back-up Ring Cut | Back-up Ring Uncut |
|---|---|---|
| Kết cấu | Có một đường cắt trên thân vòng | Vòng liền, không có đường cắt |
| Khả năng lắp đặt | Dễ lắp trong rãnh kín, vị trí khó tháo | Cần rãnh cho phép lắp vòng liền |
| Khả năng chống đùn | Tốt nếu kích thước và vị trí cắt đúng | Rất ổn định do không có khe cắt |
| Ứng dụng phù hợp | Bảo trì, sửa chữa, thay thế nhanh | Lắp mới, rãnh dễ tiếp cận, yêu cầu ổn định cao |
| Lưu ý chính | Cần kiểm soát vị trí đường cắt | Cần tránh kéo giãn quá mức khi lắp |

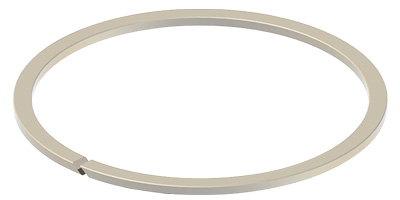

Đây là dạng phổ biến nhất. Vòng có tiết diện chữ nhật và một đường cắt để dễ lắp vào rãnh. Dạng này thường được dùng trong xi lanh thủy lực, van, piston, rod và các cụm áp suất cao.
Back-up Ring Cut dạng lõm có bề mặt ôm theo O-ring tốt hơn loại chữ nhật phẳng. Thiết kế này giúp O-ring ổn định hơn trong rãnh, hạn chế xô lệch và hỗ trợ tốt trong các ứng dụng áp suất cao.
Dạng cắt thẳng dễ gia công và dễ nhận biết. Tuy nhiên, cần kiểm tra vị trí đặt đường cắt để hạn chế nguy cơ O-ring bị ép vào khe cắt khi chịu áp suất.
Dạng cắt vát giúp hai đầu vòng chồng hoặc tiếp xúc ổn định hơn so với cắt thẳng trong một số ứng dụng. Kiểu cắt này thường được cân nhắc khi cần giảm khe hở tại đường cắt.
Với thiết bị đặc biệt, Back-up Ring Cut có thể được gia công theo bản vẽ, mẫu cũ hoặc kích thước rãnh thực tế. Đây là giải pháp phù hợp cho máy nhập khẩu, xi lanh đặc biệt hoặc cụm van không theo tiêu chuẩn phổ biến.
PTFE là vật liệu rất phổ biến cho Back-up Ring Cut nhờ ma sát thấp, kháng hóa chất tốt và chống đùn hiệu quả. PTFE phù hợp với nhiều hệ thống thủy lực, khí nén, hóa chất nhẹ, van áp suất và thiết bị công nghiệp.
POM có độ cứng cao, ổn định kích thước tốt và khả năng gia công chính xác. Vật liệu này phù hợp với các ứng dụng cần chống đùn tốt, chịu tải cơ học và làm việc trong rãnh có kích thước ổn định.
PA, hay nylon kỹ thuật, có độ bền cơ học tốt và chịu mài mòn khá. Khi dùng PA, cần kiểm tra độ hút ẩm, nhiệt độ làm việc và môi chất để đảm bảo độ ổn định lâu dài.
PU có độ bền cơ học, chịu mài mòn và chịu xé tốt. PU phù hợp cho một số ứng dụng thủy lực, nhưng cần kiểm tra nhiệt độ và khả năng tương thích với dầu hoặc môi chất.
NBR cứng có thể dùng trong môi trường dầu, mỡ, dầu thủy lực và các ứng dụng công nghiệp thông dụng. NBR có độ đàn hồi tốt hơn nhựa kỹ thuật, nhưng khả năng chống đùn phụ thuộc vào độ cứng, áp suất và thiết kế rãnh.
FKM phù hợp với dầu nóng, nhiên liệu, một số hóa chất và môi trường nhiệt độ cao hơn NBR. FKM thường được chọn khi hệ thống cần khả năng chịu dầu nóng hoặc hóa chất tốt hơn.
| Vật liệu | Ưu điểm chính | Ứng dụng phù hợp | Lưu ý |
|---|---|---|---|
| PTFE | Ma sát thấp, kháng hóa chất, chống đùn tốt | Thủy lực, khí nén, hóa chất nhẹ, van | Ít đàn hồi, cần kích thước rãnh chính xác |
| POM | Cứng, ổn định kích thước, gia công tốt | Thủy lực, cơ khí, cụm áp suất cao | Cần kiểm tra nhiệt độ và hóa chất |
| PA | Bền cơ học, chịu mài mòn khá | Xi lanh, cơ khí, thủy lực | Có thể hút ẩm, cần kiểm tra môi trường |
| PU | Chịu mài mòn, chịu xé tốt | Thủy lực, chuyển động tịnh tiến | Cần kiểm tra nhiệt độ và môi chất |
| NBR cứng | Phù hợp dầu, có độ đàn hồi | Dầu thủy lực, dầu bôi trơn, máy công nghiệp | Không phù hợp nhiệt cao hoặc hóa chất mạnh |
| FKM | Chịu dầu nóng, nhiên liệu, một số hóa chất | Dầu nóng, nhiên liệu, hóa chất nhẹ | Chi phí cao hơn NBR |
Back-up Ring Cut được dùng trong xi lanh thủy lực để bảo vệ O-ring tại piston, rod, nắp xi lanh và các cụm làm kín chịu áp suất cao. Dạng có cắt đặc biệt hữu ích khi rãnh khó tháo hoặc cần thay nhanh.
Trong van thủy lực, Back-up Ring Cut giúp O-ring không bị đùn khi áp suất dầu tăng cao hoặc khi van đóng mở liên tục. Kiểu có cắt giúp lắp đặt thuận tiện hơn trong cụm van nhỏ.
Máy ép thủy lực thường làm việc ở áp suất lớn. Vòng chống đùn có cắt giúp bảo vệ O-ring trong các cụm xi lanh, van và bộ chia dầu, đồng thời hỗ trợ bảo trì nhanh hơn.
Trong máy ép nhựa, các cụm thủy lực chịu áp suất cao cần O-ring và Back-up Ring làm việc ổn định để tránh rò dầu, tụt áp và dừng máy ngoài kế hoạch.
Máy công cụ sử dụng thủy lực và khí nén trong nhiều cụm truyền động. Back-up Ring Cut giúp giảm hư hỏng O-ring khi thiết bị vận hành liên tục và giúp quá trình thay thế thuận tiện hơn.
Máy đào, máy xúc, máy nâng và máy nông nghiệp thường chịu rung, bụi, tải nặng và áp suất cao. Back-up Ring Cut giúp tăng tuổi thọ bộ làm kín trong hệ thống thủy lực và dễ thay thế khi bảo trì.
Nếu áp suất chỉ tác động từ một phía, Back-up Ring Cut thường được lắp ở phía đối diện nguồn áp. Đây là phía O-ring có nguy cơ bị đùn vào khe hở làm kín.
Nếu áp suất có thể đổi chiều, nên lắp hai Back-up Ring Cut ở hai bên O-ring. Cách bố trí này giúp O-ring được bảo vệ dù áp suất đến từ bên trái hay bên phải.
Đường cắt của Back-up Ring cần được đặt sao cho vòng nằm ổn định trong rãnh và không tạo khe hở lớn cho O-ring bị ép vào. Với các ứng dụng áp suất cao, nên kiểm tra kỹ kiểu cắt, khe hở sau lắp và hướng áp suất.
Nếu vòng quá mỏng, không đủ khả năng chặn khe hở. Nếu vòng quá dày hoặc quá rộng, có thể không lắp vừa rãnh hoặc làm O-ring bị ép quá mức.
Mỗi vật liệu có giới hạn riêng về nhiệt độ, áp suất, hóa chất và độ biến dạng. Chọn sai vật liệu có thể làm vòng mềm, nứt, biến dạng hoặc mất khả năng chống đùn.
Nếu đường cắt nằm ở vị trí chịu áp lực không phù hợp hoặc khe cắt mở quá lớn, O-ring có thể bị ép vào khe cắt và hư hỏng.
Nếu áp suất một chiều nhưng vòng đặt sai phía, O-ring vẫn có thể bị đùn vào khe hở. Cần xác định rõ hướng áp trước khi lắp.
Với áp suất hai chiều, nếu chỉ dùng một Back-up Ring, O-ring chỉ được bảo vệ ở một phía. Khi áp suất đổi chiều, O-ring vẫn có thể bị đùn.
Cạnh sắc, ba via hoặc bề mặt rãnh xấu có thể cắt O-ring và làm hư Back-up Ring. Trước khi lắp cần xử lý sạch rãnh và bo cạnh phù hợp.
Back-up Ring Cut là vòng chống đùn có đường cắt, được lắp cùng O-ring để ngăn O-ring bị đùn vào khe hở trong hệ thống áp suất cao.
Không. O-ring là chi tiết làm kín chính. Back-up Ring Cut là chi tiết hỗ trợ, có nhiệm vụ đỡ O-ring và chống O-ring bị đùn vào khe hở.
Nên dùng loại Cut khi rãnh lắp khó tháo, không thể đưa vòng liền vào vị trí hoặc cần thay thế nhanh trong quá trình bảo trì.
Vật liệu phổ biến gồm PTFE, POM, PA, PU, NBR cứng, FKM và một số vật liệu kỹ thuật khác. PTFE là lựa chọn rất phổ biến nhờ ma sát thấp và kháng hóa chất tốt.
Với áp suất hai chiều, nên lắp hai vòng Back-up Ring Cut ở hai bên O-ring để bảo vệ O-ring khi áp suất đổi chiều.
Có. Nếu khe cắt quá hở hoặc đặt sai vị trí, O-ring có thể bị ép vào khe cắt. Vì vậy cần chọn đúng kích thước, kiểu cắt và vị trí lắp.
Nếu quý khách cần Back-up Ring Cut, vòng chống đùn có cắt, vòng đỡ O-ring có khe cắt, Back-up Ring PTFE có cắt, vòng chống đùn cho xi lanh thủy lực, van, máy ép, máy công cụ hoặc gia công Back-up Ring theo mẫu, vui lòng liên hệ Sealtech Vietnam để được tư vấn đúng kích thước, đúng vật liệu và đúng điều kiện làm việc.
