V-ring VE-1000 – Phớt trục lớn 999-1010 mm
VE-1000 là V-ring VE (V-ring Type E) cho trục 999-1010 mm, ID 963 mm, OD 1023 mm. Các tên tìm kiếm liên quan gồm phớt trục lớn, phớt chắn bụi, phớt chắn nước biển, vòng làm kín trục, heavy-duty V-ring, axial shaft seal.
Tiết diện cao và môi rộng giúp tạo lớp chắn ngoài ổn định trên chu vi lớn. Thân phớt quay cùng trục, môi tỳ theo phương trục lên mặt chặn để bảo vệ cụm ổ lăn và phớt chính.

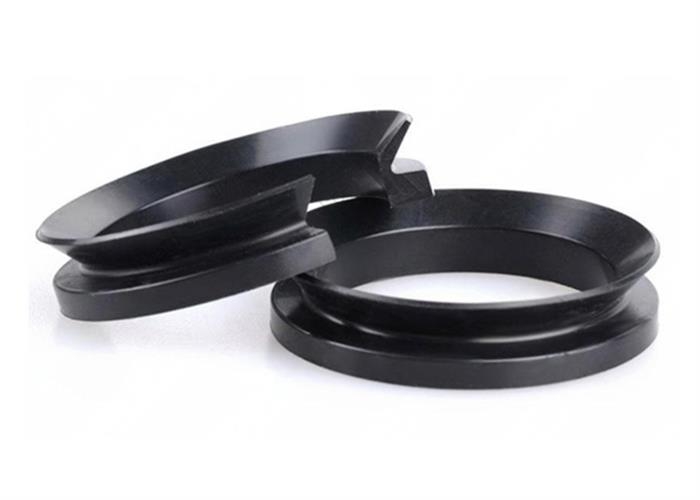

Nhận báo giá VE-1000Xem bảng V-ring VE1. Hình ảnh V-ring VE-1000
Bản vẽ kích thước Type E.
Vị trí môi phớt và mặt chặn.
Tiết diện VE cho trục lớn.
2. Tổng quan
VE-1000 là vòng làm kín đàn hồi không áp suất cho máy nghiền công nghiệp, trục truyền động tải nặng. Môi phớt linh hoạt tiếp xúc mặt counterface vuông góc, ngăn bụi, nước và hạt mài xâm nhập. Với chu vi lớn, cần kiểm tra độ tròn, độ đảo và phương án giữ vị trí; có thể phối hợp với phớt dầu hoặc labyrinth seal.
3. Thông số kỹ thuật VE-1000
| Thông số | Giá trị | Ý nghĩa |
|---|---|---|
| Mã / kiểu | VE-1000 / VE | V-ring Type E tải nặng |
| ID d | 963 mm | Đường kính trong tự do |
| OD d+2c | 1023 mm | Đường kính ngoài |
| Height H(B) | 65 mm | Chiều cao tổng thể |
| Shaft d1 | 999-1010 mm | Dải trục danh nghĩa |
| A / W(c) | 32.5 / 30 mm | Kích thước tiết diện |
| d2 / d3 | d1+24 / d1+110 | Giới hạn mặt tỳ |
| B1 | 50±12 mm | Chiều rộng lắp |
4. Ứng dụng thực tế
máy nghiền công nghiệp
Chắn nước, bụi và tạp chất quanh đầu trục đường kính lớn.
trục truyền động tải nặng
Bảo vệ ổ lăn, gối đỡ và mỡ bôi trơn trong môi trường nặng.
Cụm quay ngoài trời
Dùng như lớp chắn sơ cấp trước phớt chính hoặc labyrinth.
5. Hướng dẫn chọn và lắp
Checklist chọn VE-1000
- Đối chiếu d1 = 999-1010 mm.
- Kiểm tra ID 963, OD 1023, H 65 mm.
- Chừa B1 = 50±12 mm.
- Chọn compound theo môi chất.
- Đánh giá đai kẹp trên trục lớn.
Quy trình lắp
- Làm sạch trục và mặt chặn.
- Dàn đều vòng, tránh xoắn chu vi.
- Hướng môi về phía nguồn bẩn.
- Chỉnh B1 và độ vuông góc.
- Quay thử, kiểm tra ma sát.
Kích thước hoặc vật liệu đặc biệt: xem phớt làm kín theo yêu cầu.
6. Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Khuyến nghị |
|---|---|---|
| Bụi/nước lọt | Môi sai hướng hoặc thiếu tiếp xúc | Chỉnh hướng môi và B1 |
| Cao su nứt | Sai vật liệu với nhiệt/hóa chất | Đánh giá FKM, HNBR hoặc EPDM |
| Môi nóng | Ép môi quá mạnh hoặc mặt tỳ nhám | Chỉnh B1 và xử lý mặt tỳ |
| Vòng dịch chuyển | Thiếu cố định trên trục rất lớn | Đánh giá đai kẹp phụ trợ |
7. Sản phẩm và danh mục liên quan
So sánh V-ring VRM, V-ring RME, V-ring VAX, V-ring VL, V-ring VLX, V-ring VS và V-ring VA.
Các mã V-ring VE: VE-450 · VE-455 · VE-460 · VE-465 · VE-470 · VE-475 · VE-480 · VE-485 · VE-490 · VE-495 · VE-500 · VE-505 · VE-510 · VE-515 · VE-520 · VE-525 · VE-530 · VE-535 · VE-540 · VE-545 · VE-550 · VE-555 · VE-560 · VE-565 · VE-570 · VE-575 · VE-580 · VE-585 · VE-590 · VE-600 · VE-610 · VE-620 · VE-630 · VE-640 · VE-650 · VE-660 · VE-670 · VE-680 · VE-690 · VE-700 · VE-710 · VE-720 · VE-730 · VE-740 · VE-750 · VE-760 · VE-770 · VE-780 · VE-790 · VE-800 · VE-810 · VE-820 · VE-830 · VE-840 · VE-850 · VE-860 · VE-870 · VE-880 · VE-890 · VE-900 · VE-920 · VE-930 · VE-940 · VE-950 · VE-960 · VE-970 · VE-980 · VE-990 · VE-1000 · VE-1020 · VE-1040 · VE-1060 · VE-1080 · VE-1100 · VE-1120 · VE-1140 · VE-1160 · VE-1180 · VE-1200 · VE-1220 · VE-1240 · VE-1260 · VE-1280 · VE-1300 · VE-1325 · VE-1350 · VE-1375 · VE-1400 · VE-1425 · VE-1450 · VE-1475 · VE-1500 · VE-1525 · VE-1550 · VE-1575 · VE-1600 · VE-1650 · VE-1700 · VE-1750 · VE-1800 · VE-1850 · VE-1900 · VE-1950 · VE-2000
8. Câu hỏi thường gặp
VE-1000 dùng cho trục bao nhiêu?
Dải trục danh nghĩa d1 là 999-1010 mm; cần đo trực tiếp vị trí lắp.
VE phù hợp thiết bị nào?
VE được dùng cho trục lớn trong hàng hải, khai khoáng, xi măng, thép và các cụm quay tải nặng.
Có cần đai kẹp phụ trợ?
Tùy tốc độ, rung động và tư thế lắp. Với trục rất lớn, nên đánh giá đai kẹp để tăng ổn định hướng trục.
Chọn NBR hay FKM?
NBR phù hợp phổ thông; FKM thường dùng khi nhiệt, dầu hoặc hóa chất cao hơn.
