V-ring VE-530 – Phớt trục lớn 530-535 mm
VE-530 là V-ring VE (V-ring Type E) cho trục 530-535 mm, ID 517 mm, OD 577 mm. Các tên tìm kiếm liên quan gồm phớt trục lớn, phớt chắn bụi, phớt chắn nước biển, vòng làm kín trục, heavy-duty V-ring, axial shaft seal.
Tiết diện cao và môi rộng giúp giảm nước làm mát và vảy kim loại xâm nhập. Thân phớt quay cùng trục, môi tỳ theo phương trục lên mặt chặn để bảo vệ cụm ổ lăn và phớt chính.
Nhận báo giá VE-530Xem bảng V-ring VE1. Hình ảnh V-ring VE-530

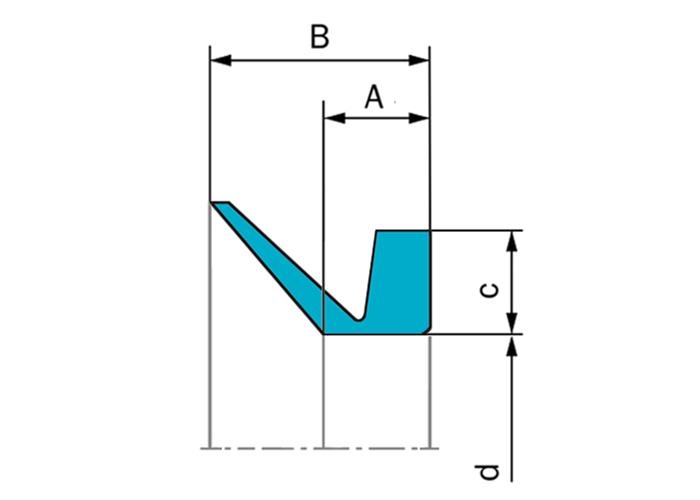

Bản vẽ kích thước Type E.
Vị trí môi phớt và mặt chặn.
Tiết diện VE cho trục lớn.
2. Tổng quan
VE-530 là vòng làm kín đàn hồi không áp suất cho máy cán thép, ổ trục đường kính lớn. Môi phớt linh hoạt tiếp xúc mặt counterface vuông góc, ngăn bụi, nước và hạt mài xâm nhập. Với chu vi lớn, cần kiểm tra độ tròn, độ đảo và phương án giữ vị trí; có thể phối hợp với phớt dầu hoặc labyrinth seal.
3. Thông số kỹ thuật VE-530
| Thông số | Giá trị | Ý nghĩa |
|---|---|---|
| Mã / kiểu | VE-530 / VE | V-ring Type E tải nặng |
| ID d | 517 mm | Đường kính trong tự do |
| OD d+2c | 577 mm | Đường kính ngoài |
| Height H(B) | 65 mm | Chiều cao tổng thể |
| Shaft d1 | 530-535 mm | Dải trục danh nghĩa |
| A / W(c) | 32.5 / 30 mm | Kích thước tiết diện |
| d2 / d3 | d1+24 / d1+110 | Giới hạn mặt tỳ |
| B1 | 50±12 mm | Chiều rộng lắp |
4. Ứng dụng thực tế
máy cán thép
Chắn nước, bụi và tạp chất quanh đầu trục đường kính lớn.
ổ trục đường kính lớn
Bảo vệ ổ lăn, gối đỡ và mỡ bôi trơn trong môi trường nặng.
Cụm quay ngoài trời
Dùng như lớp chắn sơ cấp trước phớt chính hoặc labyrinth.
5. Hướng dẫn chọn và lắp
Checklist chọn VE-530
- Đối chiếu d1 = 530-535 mm.
- Kiểm tra ID 517, OD 577, H 65 mm.
- Chừa B1 = 50±12 mm.
- Chọn compound theo môi chất.
- Đánh giá đai kẹp trên trục lớn.
Quy trình lắp
- Làm sạch trục và mặt chặn.
- Dàn đều vòng, tránh xoắn chu vi.
- Hướng môi về phía nguồn bẩn.
- Chỉnh B1 và độ vuông góc.
- Quay thử, kiểm tra ma sát.
Kích thước hoặc vật liệu đặc biệt: xem phớt làm kín theo yêu cầu.
6. Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Khuyến nghị |
|---|---|---|
| Vòng dịch chuyển | Thiếu cố định trên trục rất lớn | Đánh giá đai kẹp phụ trợ |
| Mòn lệch | Độ đảo lớn hoặc mặt chặn nghiêng | Căn đồng tâm và kiểm tra gối đỡ |
| Bụi/nước lọt | Môi sai hướng hoặc thiếu tiếp xúc | Chỉnh hướng môi và B1 |
| Cao su nứt | Sai vật liệu với nhiệt/hóa chất | Đánh giá FKM, HNBR hoặc EPDM |
