V-ring VRM RM-475 – Phớt tải nặng trục 475-480 mm
RM-475 thuộc dòng V-ring VRM / V-ring Type RM cho trục 475-480 mm, ID 463 mm, OD 489 mm. Từ khóa liên quan: phớt chịu nhiệt, phớt trục lớn, phớt chắn bụi tải nặng, RM ring, heavy-duty V-ring, axial shaft seal.
Tiết diện dày và chiều cao 100 mm giúp giảm nước làm mát và vảy kim loại xâm nhập. Thân phớt quay cùng trục, môi tỳ theo phương trục để bảo vệ ổ lăn, gối đỡ và phớt chính.
Nhận báo giá RM-475Xem bảng V-ring VRM1. Hình ảnh V-ring RM-475
Bản vẽ kích thước RM.

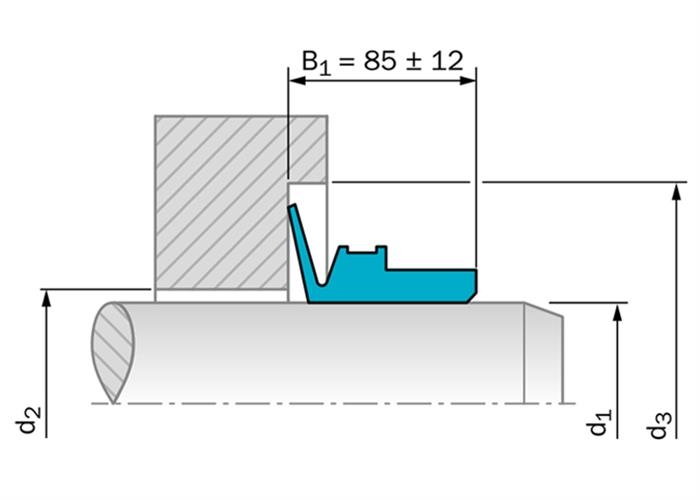

Vị trí lắp và mặt chặn.
Tiết diện VRM/RM tải nặng.
2. Tổng quan
RM-475 là vòng làm kín đàn hồi tải nặng cho máy cán thép, ổ trục tải nặng. Môi linh hoạt làm kín theo phương trục, hỗ trợ ngăn bụi, nước và tạp chất. Trên trục lớn hoặc có chu kỳ nhiệt, cần kiểm tra độ đảo, giãn nở, phương án cố định và khả năng phối hợp với phớt dầu hoặc labyrinth.
3. Thông số kỹ thuật RM-475
| Thông số | Giá trị | Ý nghĩa |
|---|---|---|
| Mã / kiểu | RM-475 / RM | V-ring VRM tải nặng |
| ID d | 463 mm | Đường kính trong tự do |
| OD d+2c | 489 mm | Đường kính ngoài |
| Height H(B) | 100 mm | Chiều cao tổng thể |
| Shaft d1 | 475-480 mm | Dải trục danh nghĩa |
| A / W(c) | 67.5 / 13 mm | Kích thước tiết diện |
| d2 / d3 | d1+24 / d1+115 | Giới hạn mặt tỳ |
| B1 | 85±12 mm | Chiều rộng lắp |
4. Ứng dụng thực tế
máy cán thép
Chắn bụi, hạt nóng và tạp chất quanh cụm trục.
ổ trục tải nặng
Bảo vệ ổ đỡ và mỡ bôi trơn trong tải nặng.
Thiết bị nhiệt
Hỗ trợ làm kín phụ trợ khi có chu kỳ giãn nở.
5. Hướng dẫn chọn và lắp
Checklist chọn RM-475
- Đối chiếu d1 = 475-480 mm.
- Kiểm tra ID 463, OD 489, H 100 mm.
- Chừa B1 = 85±12 mm.
- Xác nhận nhiệt liên tục và nhiệt đỉnh.
- Đánh giá đai kẹp/gờ chặn.
Quy trình lắp
- Làm sạch trục và mặt chặn.
- Dàn đều vòng, tránh xoắn thân.
- Hướng môi về phía nguồn bẩn.
- Chỉnh B1 và độ vuông góc.
- Chạy thử, kiểm tra nhiệt.
Kích thước hoặc compound đặc biệt: xem phớt làm kín theo yêu cầu.
6. Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Khuyến nghị |
|---|---|---|
| Cao su chai | Chu kỳ nhiệt vượt khả năng vật liệu | Đánh giá FKM peroxide/HNBR chuyên dụng |
| Môi quá nóng | B1 sai hoặc compound không phù hợp | Chỉnh B1, kiểm tra mặt tỳ và vật liệu |
| Vòng dịch chuyển | Trục lớn rung hoặc thiếu cố định | Đánh giá đai kẹp và gờ chặn |
| Mòn lệch | Trục đảo hoặc mặt chặn nghiêng | Căn đồng tâm, kiểm tra gối đỡ |
7. Sản phẩm và danh mục liên quan
So sánh V-ring RME, V-ring VE, V-ring VAX, V-ring VL, V-ring VLX, V-ring VS và V-ring VA.
Các mã V-ring VRM: RM-300 · RM-305 · RM-310 · RM-315 · RM-320 · RM-325 · RM-330 · RM-335 · RM-345 · RM-350 · RM-355 · RM-360 · RM-365 · RM-370 · RM-375 · RM-380 · RM-385 · RM-390 · RM-395 · RM-400 · RM-405 · RM-410 · RM-415 · RM-420 · RM-425 · RM-430 · RM-435 · RM-440 · RM-445 · RM-450 · RM-455 · RM-460 · RM-465 · RM-470 · RM-475 · RM-480 · RM-485 · RM-490 · RM-495 · RM-500 · RM-505 · RM-510 · RM-515 · RM-520 · RM-525 · RM-530 · RM-535 · RM-540 · RM-545 · RM-550 · RM-555 · RM-560 · RM-565 · RM-570 · RM-575 · RM-580 · RM-585 · RM-590 · RM-600 · RM-610 · RM-620 · RM-630 · RM-640 · RM-650 · RM-660 · RM-670 · RM-680 · RM-690 · RM-700 · RM-710 · RM-720 · RM-730 · RM-740 · RM-750 · RM-760 · RM-770 · RM-780 · RM-790 · RM-800 · RM-810 · RM-820 · RM-830 · RM-840 · RM-850 · RM-860 · RM-870 · RM-880 · RM-890 · RM-900 · RM-920 · RM-930 · RM-940 · RM-950 · RM-960 · RM-970 · RM-980 · RM-990 · RM-1000 · RM-1020 · RM-1040 · RM-1060 · RM-1080 · RM-1100 · RM-1120 · RM-1140 · RM-1160 · RM-1180 · RM-1200 · RM-1220 · RM-1240 · RM-1260 · RM-1280 · RM-1300 · RM-1325 · RM-1350 · RM-1375 · RM-1400 · RM-1425 · RM-1450 · RM-1475 · RM-1500 · RM-1525 · RM-1550 · RM-1575 · RM-1600 · RM-1650 · RM-1700 · RM-1750 · RM-1800 · RM-1850 · RM-1900 · RM-1950 · RM-2000
8. Câu hỏi thường gặp
RM-475 dùng cho trục bao nhiêu?
Dải trục danh nghĩa d1 là 475-480 mm; cần đo trực tiếp vị trí lắp.
VRM và RM có phải cùng dòng?
Trong danh mục Sealtech dùng tên V-ring VRM; bảng kích thước quốc tế ký hiệu Type RM và SKU RM-xxx.
RM phù hợp thiết bị nào?
RM phù hợp trục lớn, tải nặng, lò công nghiệp, nhiệt phân, xi măng, thép và khai khoáng.
Chọn vật liệu nào cho nhiệt cao?
Cần đánh giá FKM peroxide hoặc compound chuyên dụng theo nhiệt liên tục, nhiệt đỉnh và môi chất.
9. Tư vấn V-ring RM-475
Gửi mã, số lượng, vật liệu, tốc độ, nhiệt độ và ảnh vị trí lắp. Email: info@sealtech.com.vn · Hotline: +84 946 265 720.
