Cách đo RF Gasket chính xác
Cách đo RF Gasket chính xác: ID, OD, chiều dày và thông tin cần xác nhận
RF Gasket, còn gọi là Ring Face Gasket hoặc IBC Gasket, là gioăng dạng vành khuyên nằm bên trong vòng bulông. Để gia công đúng, cần đo chính xác đường kính trong ID, đường kính ngoài OD và chiều dày T, đồng thời xác định tiêu chuẩn mặt bích, DN/NPS, PN/Class/K-rating, vật liệu và điều kiện vận hành.
1. RF Gasket là gì?
RF Gasket là gioăng mặt bích dạng vòng, thường được bố trí trên vùng làm kín của mặt bích Raised Face và nằm trọn bên trong vòng bulông. Trong nhiều tài liệu kích thước, loại này còn được gọi là Ring Gasket, Ring Type Soft Gasket hoặc IBC – Inside Bolt Circle Gasket.
RF Gasket mềm không được nhầm với RTJ – Ring Type Joint. RTJ là vòng kim loại có tiết diện và mã R/RX/BX, lắp trong rãnh chuyên dụng. Từ “ring” trong hai tên gọi không có nghĩa hai loại có thể thay thế cho nhau.
Quy ước trong bài: RF Gasket được dùng để chỉ gasket dạng vành khuyên không có lỗ bulông. Tên gọi thực tế có thể khác theo tiêu chuẩn hoặc bản vẽ dự án; facing của mặt bích phải được xác nhận riêng.

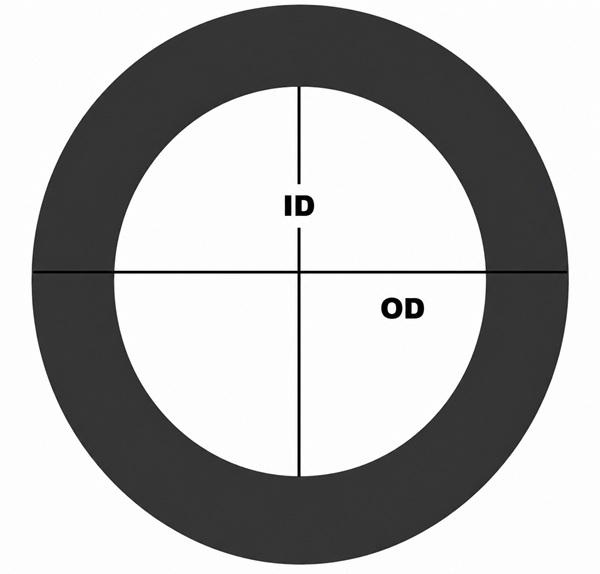

2. Ba kích thước chính của RF Gasket
ID – Inside Diameter
Đường kính trong của gasket. ID cần đủ lớn để không lấn đáng kể vào lòng ống nhưng vẫn phủ đúng vùng làm kín theo tiêu chuẩn.
OD – Outside Diameter
Đường kính ngoài của gasket. OD phải nằm trong vùng được phép, không vướng bulông và giúp gasket được định vị đúng.
T – Thickness
Chiều dày gasket trước khi lắp. Không tự ý tăng T để bù mặt bích xước, lệch hoặc cong.
Cách ghi kích thước: ID × OD × T, đơn vị mm. Ví dụ: RF Gasket 115 × 162 × 2 mm. Một số nhà cung cấp ghi OD × ID × T, vì vậy phải ghi rõ ký hiệu thay vì chỉ gửi ba con số.
3. Dụng cụ cần chuẩn bị trước khi đo gasket
| Dụng cụ | Phạm vi sử dụng | Lưu ý |
|---|---|---|
| Thước cặp | Đo ID, OD và chiều dày gasket kích thước nhỏ đến vừa. | Kiểm tra điểm 0; không ép mỏ đo làm nén gasket mềm. |
| Panme đo ngoài | Đo chiều dày chính xác hơn khi vật liệu đủ cứng. | Dùng lực đo ổn định; ưu tiên đầu đo phù hợp vật liệu mềm. |
| Thước cuộn/thước thép | Đo OD/ID gasket đường kính lớn. | Đo qua tâm và nhiều phương; tránh thước bị võng hoặc lệch. |
| Thước dây đo đường kính | Kiểm tra đường kính gasket lớn từ chu vi. | Gasket phải tròn, không gấp; kết quả cần đối chiếu. |
| Mặt bàn phẳng | Đặt gasket ổn định khi đo và kiểm tra biến dạng. | Bề mặt sạch, không có phoi hoặc vật cứng. |
| Bút, nhãn và biểu mẫu | Đánh dấu vị trí đo, mã mẫu và chiều phía môi chất. | Không viết lên vùng làm kín nếu mẫu còn tái sử dụng để đối chiếu. |
An toàn: chỉ tháo đo gasket sau khi hệ thống đã LOTO, xả áp, drain, làm nguội và xử lý sạch môi chất. Không đo trực tiếp trên mối nối còn áp suất hoặc nhiệt độ nguy hiểm.
4. Quy trình đo RF Gasket chính xác trong 10 bước
1
Gắn mã nhận diện mẫu
Ghi equipment tag, line number, vị trí flange, môi chất và ngày tháo.
2
Làm sạch nhẹ nhàng
Loại bỏ cặn rời mà không cạo mất mép hoặc làm thay đổi kích thước mẫu.
3
Đánh giá khả năng đo
Nếu gasket cháy, nở, co, rách hoặc bị nghiền, không dùng mẫu cũ làm kích thước duy nhất.
4
Đặt gasket phẳng
Không kéo giãn, ép tròn hoặc dùng vật nặng làm phẳng cưỡng bức.
5
Đo ID nhiều hướng
Đo qua tâm tại ít nhất 0°, 45°, 90° và 135°.
6
Đo OD nhiều hướng
Lặp lại tối thiểu bốn phương để nhận biết oval hoặc mép bị hỏng.
7
Đo chiều dày nhiều điểm
Đo tối thiểu bốn đến tám điểm, tránh vùng bị bulông ép lệch hoặc cháy.
8
Chụp ảnh có thước chuẩn
Chụp vuông góc toàn bộ gasket và cận cảnh ID, OD, chiều dày, marking.
9
Xác định flange standard
Đọc marking DN/NPS, PN/Class/K, facing và vật liệu mặt bích.
10
Đối chiếu bảng hoặc bản vẽ
Chỉ chốt kích thước sau khi so sánh số đo với tiêu chuẩn/bản vẽ và vùng làm kín thực tế.
5. Cách đo đường kính trong ID của RF Gasket
- Đặt gasket trên mặt phẳng và xác định tâm hình tròn bằng quan sát hai trục vuông góc.
- Đặt hai mỏ đo trong của thước cặp tiếp xúc nhẹ với hai mép ID đối diện.
- Giữ thước đi qua tâm; xoay nhẹ để tìm vị trí đường kính thực thay vì đo dây cung.
- Ghi kết quả tại ít nhất bốn phương. Nếu chênh lệch lớn, mẫu có thể oval hoặc biến dạng.
- Kiểm tra mép ID có bị xé, cháy, bám cặn hoặc lấn vào bore khi vận hành hay không.
Với gasket bị rách: có thể ghép hình học các đoạn còn nguyên để ước lượng ID, nhưng cần ưu tiên đo raised face/bore hoặc tra tiêu chuẩn. Không lấy mép rách làm điểm đo.
6. Cách đo đường kính ngoài OD của RF Gasket
- Dùng mỏ đo ngoài của thước cặp cho gasket nhỏ hoặc thước thép qua tâm cho gasket lớn.
- Chọn hai mép ngoài còn nguyên, bảo đảm đường đo đi qua tâm.
- Đo theo nhiều phương để phát hiện gasket bị oval, giãn hoặc mép OD bị đùn.
- So sánh OD với đường kính raised face và khoảng trống bên trong vòng bulông.
- Kiểm tra OD không quá lớn gây vướng bulông và không quá nhỏ làm giảm diện tích làm kín.
Trong nhiều ứng dụng, OD hỗ trợ định vị gasket trên vùng raised face. Tuy nhiên, kích thước OD tiêu chuẩn không được suy ra đơn giản bằng cách đo khoảng cách giữa bulông, vì mỗi hệ flange có quy ước khác nhau.
7. Cách đo chiều dày RF Gasket
Đo T tại nhiều vị trí quanh vành gasket bằng thước cặp hoặc panme có lực đo phù hợp. Với cao su, PTFE mềm hoặc graphite, lực kẹp quá lớn sẽ làm kết quả nhỏ hơn thực tế.
| Tình trạng mẫu | Cách xử lý số đo | Rủi ro nếu sao chép |
|---|---|---|
| Mẫu mới/chưa nén | Có thể dùng số đo trung bình khi độ dày đồng đều. | Vẫn phải xác nhận dung sai và grade. |
| Mẫu đã vận hành | Xem số đo là chiều dày sau nén, không phải T ban đầu. | Đặt gasket mới quá mỏng nếu sao chép trực tiếp. |
| Mẫu bị phồng | Không dùng để xác định T; kiểm tra tương thích hóa chất. | Lặp lại lỗi vật liệu và sai kích thước. |
| Mẫu bị cháy/chai | Đối chiếu hồ sơ cũ, tiêu chuẩn và phần mép ít hỏng. | Sai T, sai vật liệu hoặc tiếp tục quá nhiệt. |
| Mẫu bị ép tràn | Kiểm tra tải bulông, flange gap, vật liệu và T thiết kế. | Gasket mới tiếp tục extrusion/blowout. |
Không sửa mặt bích bằng gasket dày: gasket dày hơn không tự động kín hơn. Tăng chiều dày có thể làm tăng creep, giảm ổn định và nguy cơ bị ép tràn.
8. Vì sao không nên đặt RF Gasket chỉ theo ID × OD × T?
Ba số đo giúp gia công hình học, nhưng chưa xác nhận gasket phù hợp với hệ mặt bích và điều kiện vận hành. Cùng DN/NPS có thể có OD vùng làm kín khác nhau khi PN, Class, K-rating, Series hoặc tiêu chuẩn thay đổi.
| Hệ mặt bích | Thông tin cần ghi | Điểm dễ nhầm |
|---|---|---|
| ASME B16.5 | NPS + Class + RF/FF/RTJ + vật liệu gasket | Class 150 và 300 không dùng chung kích thước gasket trong mọi NPS. |
| ASME B16.47 | NPS + Class + Series A/B + facing | Series A và Series B có kích thước khác nhau. |
| DIN/EN | DN + PN + type/facing | Cùng DN nhưng PN10, PN16, PN25, PN40 có thể khác vùng lắp. |
| JIS | Nominal size + 5K/10K/16K/20K... + facing | Không mặc định JIS 10K tương đương DIN PN10. |
| BS 10 | NB + Table D/E/F/H/J/K... + kiểu gasket | Thiếu table sẽ không xác định đúng kích thước. |
| Theo bản vẽ | ID + OD + T + vật liệu + dung sai + drawing revision | Mặt bích thiết bị/OEM có thể không theo bảng chuẩn. |
9. Chọn vật liệu RF Gasket theo môi chất
NBR
Phù hợp nhiều dầu khoáng, mỡ và ứng dụng công nghiệp; kiểm tra nhiệt, nhiên liệu và phụ gia.
EPDM
Thường dùng cho nước, nước nóng nhẹ và một số hóa chất; không phù hợp dầu khoáng.
FKM/Viton
Kháng nhiệt, dầu, nhiên liệu và nhiều hóa chất tốt; không phải lựa chọn cho mọi môi chất.
PTFE
Kháng hóa chất rộng và sạch; cần kiểm tra creep, cold flow, tải siết và nhiệt độ.
Non-asbestos
Tấm sợi nén dùng cho nước, dầu, khí và hơi theo đúng grade/datasheet.
Graphite
Phù hợp hơi nóng và dầu nóng; kiểm tra oxy hóa, insert, độ tinh khiết và flange finish.
Với áp suất, nhiệt độ hoặc chu kỳ cao, có thể cần Spiral Wound Gasket, metal jacketed hoặc gasket bán kim loại thay cho soft-cut RF Gasket. Việc nâng cấp phải dựa trên flange, tải bulông và thiết kế mối nối.
10. Những sai lầm thường gặp khi đo RF Gasket
| Sai lầm | Hậu quả | Cách phòng tránh |
|---|---|---|
| Đo dây cung thay vì đường kính | ID/OD nhỏ hơn thực tế. | Đường đo phải đi qua tâm; đo nhiều phương. |
| Đo một vị trí duy nhất | Không phát hiện oval hoặc mép hỏng. | Đo ít nhất bốn phương và ghi toàn bộ kết quả. |
| Ép thước quá mạnh | Chiều dày gasket mềm bị giảm giả. | Dùng lực đo nhẹ, ổn định và đầu đo phù hợp. |
| Sao chép gasket đã nén | Chọn sai chiều dày ban đầu. | Tra hồ sơ cũ, datasheet hoặc đo mẫu mới. |
| Nhầm RF với FF | Sai hình dạng, khó định vị hoặc không lắp được. | Kiểm tra facing, lỗ bulông và vùng làm kín. |
| Nhầm RF với RTJ | Dùng sai hoàn toàn loại gasket. | Kiểm tra rãnh RTJ và mã R/RX/BX. |
| Chỉ gửi ID × OD | Sai tiêu chuẩn, chiều dày hoặc vật liệu. | Gửi thêm DN/NPS, PN/Class, môi chất, nhiệt, áp. |
| Đo gasket phồng/cháy | Số đo không phản ánh thiết kế. | Đo flange/bản vẽ và phân tích nguyên nhân hỏng. |
| Không ghi đơn vị | Nhầm mm và inch. | Ghi rõ đơn vị sau mỗi bộ kích thước. |
| Không chụp ảnh tổng thể | Thiếu dữ liệu để đối chiếu. | Chụp vuông góc, có thước chuẩn và marking. |
Mẫu thông tin đặt hàng: DN100 – RF/IBC – DIN PN10 – ID 115 mm – OD 162 mm – dày 2 mm – non-asbestos – nước nóng 80°C – áp suất vận hành 6 bar – 20 cái.
11. Câu hỏi thường gặp về cách đo RF Gasket
RF Gasket cần đo những kích thước nào?
Tối thiểu cần ID, OD và chiều dày T; đồng thời phải xác nhận tiêu chuẩn, DN/NPS, PN/Class/K, vật liệu và số lượng.
RF Gasket có lỗ bulông không?
RF/IBC Gasket dạng vòng thông thường không có lỗ bulông và nằm bên trong vòng bulông.
ID của gasket có bằng DN không?
Không. DN là kích thước danh nghĩa; ID thực tế phải tra theo tiêu chuẩn hoặc bản vẽ.
OD RF Gasket có bằng đường kính ngoài mặt bích không?
Không. OD của RF Gasket nhỏ hơn OD mặt bích và thường nằm trên vùng raised face bên trong vòng bulông.
Có thể đo gasket cũ để đặt hàng không?
Có thể nếu mẫu còn nguyên và số đo được đối chiếu tiêu chuẩn. Mẫu đã nén, phồng, cháy hoặc rách không nên là nguồn duy nhất.
RF Gasket và Ring Type Joint có giống nhau không?
Không. RF soft gasket là vòng cắt từ vật liệu mềm; RTJ là vòng kim loại lắp trong rãnh chuyên dụng.
RF Gasket dày hơn có kín hơn không?
Không mặc định. Gasket quá dày có thể creep, ép tràn hoặc blowout; chiều dày phải theo thiết kế.
Dùng thước cuộn đo gasket lớn có chính xác không?
Có thể dùng để ước lượng nếu đo qua tâm nhiều hướng, nhưng nên dùng thước đo đường kính hoặc đối chiếu bản vẽ để giảm sai số.
Vì sao cùng DN nhưng RF Gasket có OD khác nhau?
Vì tiêu chuẩn, PN/Class/K-rating, series và facing có thể khác nhau.
Chọn PTFE hay EPDM cho RF Gasket?
PTFE thường ưu tiên kháng hóa chất; EPDM thường phù hợp nước và một số môi chất. Cần kiểm tra nhiệt, áp, creep và tương thích.
Cần gửi ảnh RF Gasket như thế nào?
Chụp vuông góc toàn bộ gasket trên nền phẳng, có thước chuẩn; thêm ảnh ID, OD, chiều dày, marking, flange và vị trí hỏng.
12. Liên hệ Sealtech Vietnam để kiểm tra kích thước RF Gasket
Gửi ảnh gasket có thước đo, ID, OD, chiều dày, DN/NPS, tiêu chuẩn, PN/Class/K-rating, vật liệu, môi chất, nhiệt độ, áp suất và số lượng. Sealtech Vietnam sẽ hỗ trợ kiểm tra trước khi báo giá hoặc gia công.
