Oil Seal bị bật khỏi vỏ – 10 nguyên nhân ít người để ý
Oil Seal bị bật khỏi vỏ – 10 nguyên nhân ít người để ý
Oil Seal bị bật khỏi vỏ không đơn giản là “phớt lỏng”. Trong nhiều trường hợp, lực giữ giữa đường kính ngoài phớt và lỗ lắp vẫn đúng lúc máy nguội, nhưng áp suất trong khoang, nhiệt, rung hoặc sai lệch lắp ráp đã tạo lực đẩy phớt ra ngoài. Nếu chỉ đóng lại hoặc bôi thêm keo mà không tìm nguyên nhân, sự cố có thể tái diễn và gây mất dầu nghiêm trọng.
Cảnh báo: khi phát hiện Oil Seal bị đẩy ra, cần dừng máy theo quy trình an toàn và kiểm tra mức dầu. Không tiếp tục vận hành nếu phớt đã lệch, dầu chảy nhiều hoặc có nguy cơ dầu tiếp xúc bề mặt nóng.
Oil Seal bị bật khỏi vỏ là hiện tượng gì?
Đây là trạng thái toàn bộ phớt dịch chuyển theo phương trục ra khỏi lỗ lắp, có thể chỉ nhô một phần, nghiêng trong bore hoặc bật hoàn toàn. Khi phớt mất vị trí, môi không còn chạy đúng trên cổ trục và dầu thoát ra nhanh.
Cần phân biệt với trường hợp chỉ có môi phớt bị lật. Nếu vỏ ngoài vẫn nằm đúng độ sâu nhưng mép môi cuộn hoặc lò xo rơi, nguyên nhân thường tập trung ở lắp đặt, áp suất lên môi hoặc hình học trục. Nếu cả vỏ phớt di chuyển, phải kiểm tra lực giữ ngoài, áp suất khoang và kết cấu chặn.

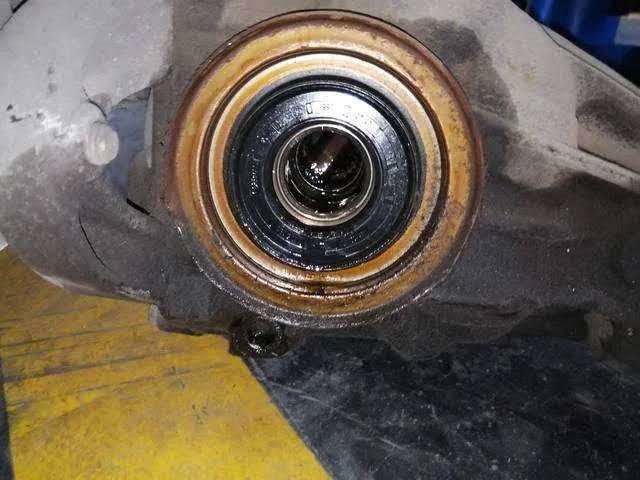

Dấu hiệu nhận biết sớm trước khi Oil Seal bật hoàn toàn
Phớt nhô không đều
Một phía cao hơn mặt vỏ, cho thấy phớt đang nghiêng hoặc dịch chuyển.
Vệt dầu tăng đột ngột
Từ màng dầu nhỏ chuyển thành dòng hoặc dầu bắn theo vòng quay.
Keo bị đùn ra ngoài
Dấu hiệu phớt đã dịch chuyển hoặc chất giữ không chịu được dầu/nhiệt.
Breather phun dầu
Gợi ý mức dầu, bọt khí hoặc áp suất khoang đang bất thường.
Vỏ phớt có vết cọ
Vết sáng quanh đường kính ngoài cho thấy phớt trượt trong bore.
Rung và nhiệt tăng
Ổ bi rơ, trục đảo hoặc nhiệt làm thay đổi lắp ghép và tải lên phớt.
10 nguyên nhân khiến Oil Seal bị bật khỏi vỏ
1. Lỗ thông hơi bị tắc
Phân tích: dầu và không khí nóng lên làm áp suất trong hộp số hoặc khoang ổ bi tăng. Breather bẩn, sơn kín hoặc chọn sai loại khiến áp suất tác động liên tục lên phớt.
Kiểm tra: tháo và kiểm tra đường thông khí theo quy trình; quan sát bùn, bụi, dầu đóng cặn. Khắc phục: vệ sinh/thay breather và xử lý nguồn phát sinh cặn.
2. Mức dầu quá cao hoặc dầu bị tạo bọt
Phân tích: chi tiết quay khuấy dầu tạo bọt và áp suất động lên mặt phớt. Dầu đổ quá mức còn làm tăng nhiệt.
Kiểm tra: xác nhận mức dầu khi máy ở tư thế và trạng thái quy định; kiểm tra dầu lẫn nước, sai độ nhớt hoặc phụ gia chống tạo bọt.
3. Áp suất quá trình truyền vào khoang Oil Seal
Phân tích: phớt tiêu chuẩn thường không phải thiết bị giữ áp cao. Đường hồi tắc, bơm dầu hoặc khí quá trình có thể tạo lực đẩy vượt khả năng giữ của đường kính ngoài.
Khắc phục: đo áp suất thực tế, sửa đường hồi và dùng thiết kế phớt chịu áp/kết cấu chặn theo yêu cầu kỹ thuật.
4. Lỗ lắp phớt quá rộng hoặc mất độ tròn
Phân tích: bore gia công quá kích thước, mòn, ôvan hoặc bị cào xước làm giảm độ dôi. Phớt có thể lắp vào rất nhẹ và bò ra khi máy rung.
Kiểm tra: đo đường kính ở nhiều hướng, nhiều độ sâu và đối chiếu dung sai của đúng Oil Seal.
5. Chọn sai đường kính ngoài hoặc kiểu vỏ phớt
Hai phớt nhìn gần giống nhau có thể khác kích thước thực, lớp bọc cao su hoặc vỏ kim loại. Chọn theo số đo thước cặp không đủ chính xác dễ dẫn đến sai độ dôi.
6. Bôi dầu hoặc mỡ lên đường kính ngoài không đúng hướng dẫn
Chất bôi trơn giúp phớt vào dễ nhưng cũng có thể giảm ma sát giữ trong bore. Một số vỏ cao su yêu cầu chất lắp phù hợp; một số kết cấu yêu cầu bề mặt ngoài sạch và khô. Luôn theo chỉ dẫn của nhà sản xuất.
7. Keo giữ phớt không tương thích hoặc dùng sai cách
Keo không chịu dầu/nhiệt có thể mềm và trở thành lớp trượt. Bôi quá nhiều còn làm phớt ép không đều, chảy vào trong hoặc che đường dầu. Keo không thay thế được bore sai kích thước.
8. Phớt lắp nghiêng hoặc chưa đủ độ sâu
Đóng búa tại một điểm làm diện tích giữ giảm và áp suất dễ tác động vào mặt sau. Xem hướng dẫn lắp Oil Seal đúng chiều.

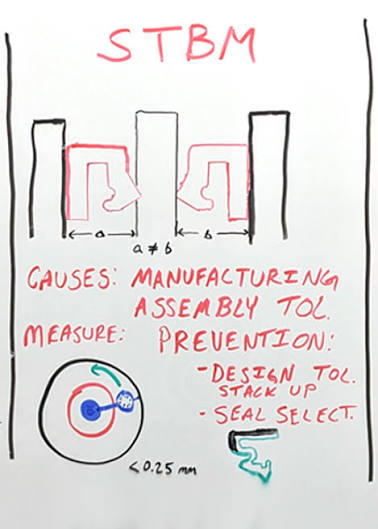

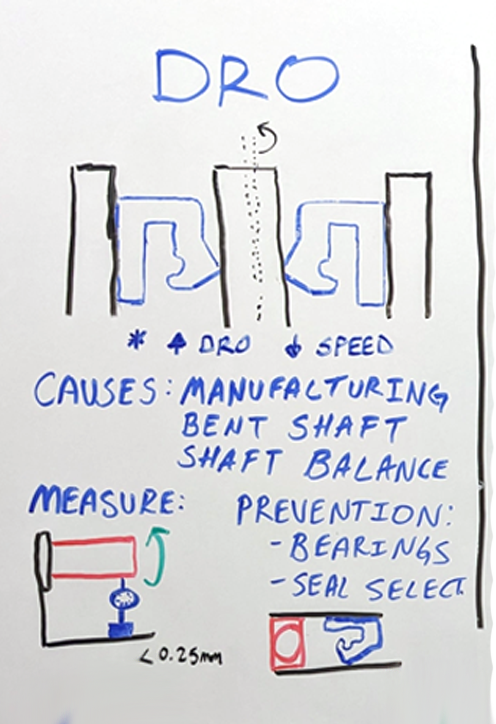

9. Rung, lệch trục hoặc ổ bi rơ
Chuyển động hướng kính làm môi kéo vỏ phớt, đồng thời tải tuần hoàn phá liên kết ngoài. Tham khảo bài Sự lệch trục ảnh hưởng đến tuổi thọ gioăng dầu.
10. Vỏ máy giãn nở nhiệt hoặc thiếu vai/chặn cơ khí
Vật liệu vỏ, phớt và nhiệt độ khác nhau làm độ dôi thay đổi khi nóng. Ứng dụng áp suất hoặc rung cao đôi khi cần vai chặn, nắp giữ hay circlip được thiết kế chính thức thay vì chỉ dựa vào ma sát.
Đọc dấu vết để khoanh vùng nguyên nhân
| Dấu vết | Nguyên nhân nên nghi ngờ | Kiểm tra ưu tiên | Không nên làm |
|---|---|---|---|
| Phớt bật thẳng, ít xước vỏ | Áp suất khoang tăng | Breather, mức dầu, đường hồi và áp suất | Đóng lại rồi chạy tiếp |
| Phớt nghiêng, vỏ móp | Lắp lệch hoặc dụng cụ ép sai | Độ sâu quanh chu vi, bore và vết búa | Dùng phớt đã tháo lắp lại |
| Đường kính ngoài bóng, có vết trượt | Độ dôi thiếu hoặc bôi trơn ngoài | Đo OD phớt và bore | Chỉ bôi thêm keo |
| Keo mềm, bong hoặc trương | Keo sai hóa chất/nhiệt | Tương thích keo với dầu và vật liệu | Trộn nhiều loại keo |
| Bore xước, ôvan hoặc mòn | Lỗ lắp hư hỏng | Đo hình học nhiều hướng | Đục nhám tùy ý để tăng giữ |
| Phớt và trục mòn lệch | Rung, trục đảo, ổ bi rơ | Đồng hồ so và phân tích rung | Dùng keo để che lỗi cơ khí |
Quy trình kiểm tra Oil Seal bị bật tại hiện trường
- Dừng máy và LOTO: kiểm soát năng lượng, dầu nóng và chi tiết quay.
- Kiểm tra mức dầu: xác định lượng thất thoát và nguy cơ hỏng ổ bi.
- Chụp hiện trạng: độ nhô, hướng nghiêng, vệt dầu và vị trí keo.
- Ghi điều kiện: tải, tốc độ, nhiệt, thời gian chạy và thời điểm bật phớt.
- Kiểm tra breather: tắc, sai loại, lắp sai hoặc bị dầu che kín.
- Đo áp suất khoang: thực hiện bằng phương pháp và thiết bị phù hợp.
- Tháo phớt cẩn thận: giữ nguyên dấu trượt và biến dạng để phân tích.
- Đo lỗ lắp: đường kính, độ tròn, độ côn, độ sâu và bề mặt.
- Kiểm tra phớt: mã, OD, kiểu vỏ, vật liệu và dấu móp.
- Kiểm tra trục: độ đảo, rãnh mòn, độ nhám và ổ bi rơ.
- Xác minh quy trình lắp: chất bôi trơn, keo, dụng cụ, chiều và độ sâu.
- Chạy thử có kiểm soát: theo dõi áp suất, nhiệt, rung và vị trí phớt.
Cách khắc phục Oil Seal bị bật khỏi vỏ
Khôi phục thông hơi
Vệ sinh hoặc thay breather đúng lưu lượng và điều kiện bụi/nước.
Kiểm soát dầu
Đưa mức dầu về đúng quy định, xử lý tạo bọt và thông đường hồi.
Sửa lỗ lắp
Gia công phục hồi, dùng sleeve/bushing hoặc thay vỏ theo đánh giá kỹ thuật.
Chọn đúng phớt
Xác nhận OD, kiểu vỏ, vật liệu, áp suất và điều kiện nhiệt.
Chuẩn hóa lắp đặt
Ép vuông góc, đúng độ sâu và dùng chất lắp theo hướng dẫn.
Bổ sung chặn cơ khí
Dùng nắp giữ/circlip khi thiết kế yêu cầu, không tự ý khoan hoặc hàn vỏ.
Nguyên tắc xử lý: tìm lực đẩy phớt ra, xác định lực giữ còn lại và sửa cả hai phía của bài toán. Không dùng keo như giải pháp duy nhất nếu áp suất khoang hoặc kích thước bore chưa đạt.
Khi nào cần thay phớt, sửa lỗ hay bổ sung nắp chặn?
| Tình trạng | Hướng xử lý | Lưu ý |
|---|---|---|
| Phớt đã bật/đã tháo | Thay Oil Seal mới | Không tái sử dụng vì vỏ và môi có thể biến dạng |
| Bore đạt, phớt sai mã | Chọn đúng đường kính ngoài và kiểu vỏ | Đối chiếu dung sai, dầu, nhiệt và áp suất |
| Bore xước nhẹ nhưng còn trong giới hạn | Xử lý bề mặt theo quy trình được phê duyệt | Không đục nhám hoặc chấm tâm tùy ý |
| Bore quá rộng/ôvan | Gia công phục hồi hoặc thay chi tiết | Keo không sửa được sai hình học |
| Áp suất là điều kiện bình thường | Phớt chịu áp và/hoặc chặn cơ khí thiết kế đúng | Cần kỹ sư thiết kế xác nhận |
| Cổ trục có rãnh | Cân nhắc Speedi Sleeve | Chỉ sau khi xử lý áp suất và độ đảo |
Những sai lầm thường gặp
- Đóng phớt trở lại mà không thay mới và kiểm tra áp suất.
- Bịt hoặc thu nhỏ breather để ngăn dầu bắn ra.
- Bôi thật nhiều keo dù lỗ lắp đã rộng hoặc ôvan.
- Bôi mỡ lên toàn bộ đường kính ngoài mà không xem hướng dẫn.
- Đục nhám bore bằng mũi đột để tăng độ giữ tạm thời.
- Lắp phớt sâu tùy ý và che mất đường hồi dầu.
- Bổ sung vít giữ có thể cắt hoặc biến dạng vỏ phớt.
- Dùng Oil Seal tiêu chuẩn cho khoang có áp suất liên tục.
- Bỏ qua rung, lệch trục và ổ bi rơ.
- Chạy full tải ngay sau sửa mà không theo dõi áp suất và nhiệt.
FAQ – Câu hỏi thường gặp
1. Oil Seal bị bật có thể đóng lại dùng tiếp không?
Không nên. Quá trình bật và tháo có thể làm biến dạng vỏ, xước đường kính ngoài, lật môi hoặc rơi lò xo. Cần thay phớt mới sau khi tìm nguyên nhân.
2. Breather tắc có đủ lực đẩy phớt ra không?
Có thể, tùy diện tích phớt, nhiệt và mức áp suất tích tụ. Đây là nguyên nhân phổ biến cần kiểm tra sớm vì dễ bị bỏ qua.
3. Có nên dùng keo giữ Oil Seal không?
Chỉ dùng khi quy trình hoặc nhà sản xuất cho phép và phải đúng loại, lượng, bề mặt. Keo không thay thế cho lỗ lắp sai kích thước hay giải pháp chịu áp.
4. Vì sao phớt chỉ bật khi máy nóng?
Nhiệt làm áp suất khoang tăng, dầu tạo bọt và lắp ghép giãn nở. Độ dôi có thể giảm khi vật liệu vỏ và phớt giãn nở khác nhau.
5. Lắp Oil Seal sâu hơn có ngăn bật không?
Chỉ khi thiết kế có vai chặn phù hợp và vị trí mới không cản đường dầu. Tự ý đổi độ sâu có thể làm môi chạy trên rãnh mòn hoặc che đường hồi.
6. Phớt vỏ cao su hay vỏ kim loại giữ chắc hơn?
Không thể kết luận chung. Khả năng giữ phụ thuộc thiết kế OD, dung sai bore, vật liệu vỏ, nhiệt và hướng dẫn lắp của đúng sản phẩm.
7. Speedi Sleeve có giúp phớt không bị bật không?
Speedi Sleeve xử lý bề mặt cổ trục mòn, không tăng lực giữ giữa phớt và lỗ vỏ. Cần xử lý bore và áp suất riêng.
8. Cần cung cấp gì khi nhờ tư vấn?
Ảnh phớt tại hiện trường, mã và kích thước, số đo bore, nhiệt độ, tốc độ, áp suất, loại dầu, tình trạng breather, rung và thời gian chạy trước khi bật.
Kết luận
Oil Seal bị bật khỏi vỏ thường là kết quả của hai nhóm vấn đề: lực đẩy từ áp suất/rung quá lớn hoặc lực giữ tại đường kính ngoài quá thấp. Kiểm tra đúng cần bắt đầu từ breather, mức dầu và áp suất, sau đó đo bore, xác minh mã phớt, quy trình lắp và tình trạng hệ trục. Chỉ khi nguyên nhân gốc được loại bỏ, phớt mới có thể làm việc ổn định.
