Lắp Oil Seal sai chiều – Dấu hiệu nhận biết và cách khắc phục
Lắp Oil Seal sai chiều – dấu hiệu nhận biết và cách khắc phục
Lắp Oil Seal sai chiều là lỗi khó phát hiện khi cụm máy đã đóng kín. Phớt vẫn có thể vừa lỗ, ôm trục và chạy được, nhưng khả năng giữ dầu, chống bụi và chịu áp không còn đúng thiết kế. Hậu quả thường là rò dầu sớm, môi bị lật, nóng bất thường hoặc phớt bung khỏi vị trí lắp.
Nguyên tắc phổ biến: với Oil Seal hướng kính thông dụng, mặt có lò xo garter và khoang môi chính thường quay về phía dầu hoặc phía cần giữ áp. Tuy nhiên, phớt hai môi, phớt có gân bơm dầu, cassette seal và thiết kế đặc biệt phải lắp theo bản vẽ hoặc ký hiệu của nhà sản xuất.
Cách nhận biết hai mặt của Oil Seal
Một Oil Seal thông dụng gồm khung kim loại hoặc vỏ bọc cao su, môi làm kín chính, lò xo vòng và có thể có thêm môi chắn bụi. Mặt nhìn thấy lò xo hoặc hốc lõm phía sau môi chính thường là mặt dầu. Mặt phẳng hơn, có thể mang môi bụi, thường hướng ra môi trường.
Không áp dụng máy móc: một số phớt có lò xo ở cả hai phía, thiết kế tách hai môi chất, gân thủy động theo chiều quay hoặc cấu trúc kín không nhìn thấy lò xo. Khi đó phải dùng mã phớt, bản vẽ mặt cắt và hướng quay để xác nhận.
8 dấu hiệu nhận biết Oil Seal bị lắp sai chiều
Rò ngay khi chạy thử
Dầu xuất hiện quanh trục dù phớt mới, kích thước đúng và cổ trục sạch.
Rò tăng khi dầu nóng
Khi nhiệt và áp suất khoang tăng, môi lắp ngược không giữ được dầu hiệu quả.

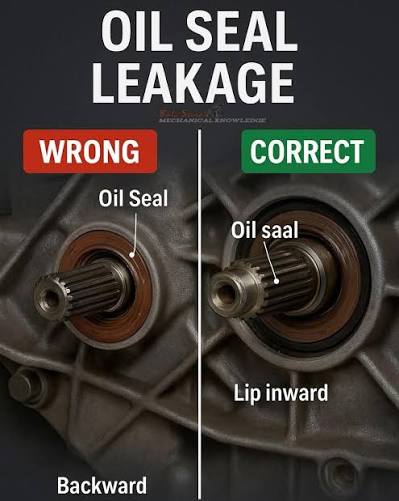

Mặt lò xo quay ra ngoài
Với phớt tiêu chuẩn giữ dầu, đây là dấu hiệu trực quan cần đối chiếu ngay.
Môi bị lật hoặc cuộn
Áp suất tác động sai phía làm môi biến dạng, mất đường tiếp xúc ổn định.
Lò xo rơi khỏi rãnh
Thường liên quan thao tác lắp, kéo phớt qua bậc trục hoặc tác động áp suất sai hướng.
Phớt nóng bất thường
Môi biến dạng hoặc thiếu màng dầu làm tăng ma sát tại vùng tiếp xúc.
Bụi lọt vào khoang dầu
Môi bụi quay sai phía không còn bảo vệ hiệu quả trước nước, bùn và hạt rắn.
Phớt bị đẩy khỏi lỗ
Áp suất khoang, sai chiều và độ dôi lắp không phù hợp có thể cùng gây bung phớt.
Nếu phớt đúng chiều nhưng vẫn rò, hãy kiểm tra thêm bài Oil Seal mới thay vẫn bị rò dầu để loại trừ cổ trục mòn, sai kích thước, lệch tâm và áp suất khoang.
Lắp Oil Seal sai chiều gây hậu quả gì?
1. Mất khả năng giữ dầu
Hình học môi chính được thiết kế để làm việc với dầu và chênh áp theo một hướng nhất định. Khi quay ngược, cơ chế hình thành màng dầu và phân bố lực tiếp xúc bị thay đổi, dẫn đến rò sớm.
2. Môi phớt bị lật hoặc biến dạng
Áp suất từ phía không được thiết kế chịu tải có thể mở môi, cuộn mép hoặc làm bung lò xo. Sau khi biến dạng, đảo lại chiều thường không phục hồi được môi.
3. Oil Seal bị cháy môi
Môi không được bôi trơn đúng phía có thể chạy khô và sinh nhiệt. Xem thêm hướng chẩn đoán tại bài Oil Seal bị cháy môi.
4. Dầu bôi trơn bị nhiễm bẩn
Nước, bụi và mạt kim loại lọt qua hệ môi chắn sai hướng làm dầu xuống cấp, tăng mài mòn ổ bi và bánh răng.
5. Cổ trục bị tạo rãnh mòn
Môi cuộn hoặc ép không đều tạo tải cục bộ lên trục. Khi đã có rãnh, có thể phải đổi vị trí tiếp xúc, sửa trục hoặc cân nhắc Speedi Sleeve.
6. Tăng thời gian dừng máy
Phớt lắp ngược thường buộc phải tháo lại cụm truyền động. Nếu không ghi nhận chiều trước khi tháo, đội bảo trì có thể lặp lại đúng lỗi cũ.
Phân biệt lắp sai chiều với các lỗi khác
| Hiện tượng | Khả năng lắp sai chiều | Nguyên nhân khác cần kiểm tra | Cách xác minh |
|---|---|---|---|
| Rò ngay sau khởi động | Cao nếu mặt lò xo quay sai phía | Xước môi, sai kích thước, lắp nghiêng | Kiểm tra ảnh trước lắp và hướng dầu |
| Rò sau vài ngày | Có thể | Cổ trục mòn, vật liệu sai, chạy khô | Đọc dấu hỏng trên môi và đo trục |
| Cháy lệch một phía | Thấp hơn | Trục đảo, lỗ lệch tâm, ổ bi rơ | Đo bằng đồng hồ so |
| Môi phồng và mềm | Không điển hình | Sai vật liệu Oil Seal | Kiểm tra dầu, hóa chất và compound |
| Phớt bị đẩy ra | Có thể góp phần | Áp suất cao, breather tắc, lỗ lắp rộng | Đo áp suất và kiểm tra độ dôi |
Quy trình kiểm tra tại hiện trường
- Cô lập thiết bị: dừng máy và thực hiện LOTO theo quy định nhà máy.
- Chụp ảnh hiện trạng: ghi phía dầu, phía không khí, chiều quay và vị trí phớt.
- Đọc mã Oil Seal: kiểm tra kích thước, profile, vật liệu và ký hiệu chiều quay.
- Xác định phía cần giữ dầu: đối chiếu đường dầu, khoang ổ bi và mặt cắt thiết bị.
- Quan sát lò xo: xác định mặt có lò xo đang quay về phía nào.
- Kiểm tra môi bụi: xác nhận môi phụ hướng ra phía bụi/nước theo thiết kế.
- Kiểm tra độ sâu: đo quanh chu vi để phát hiện phớt đóng nghiêng.
- Kiểm tra thông hơi: loại trừ breather tắc và áp suất đẩy phớt.
- Tháo phớt có kiểm soát: tránh làm mất vết lật, xước và dấu tiếp xúc.
- Đo trục và lỗ: đánh giá rãnh mòn, độ đảo, ba via và độ dôi lắp.

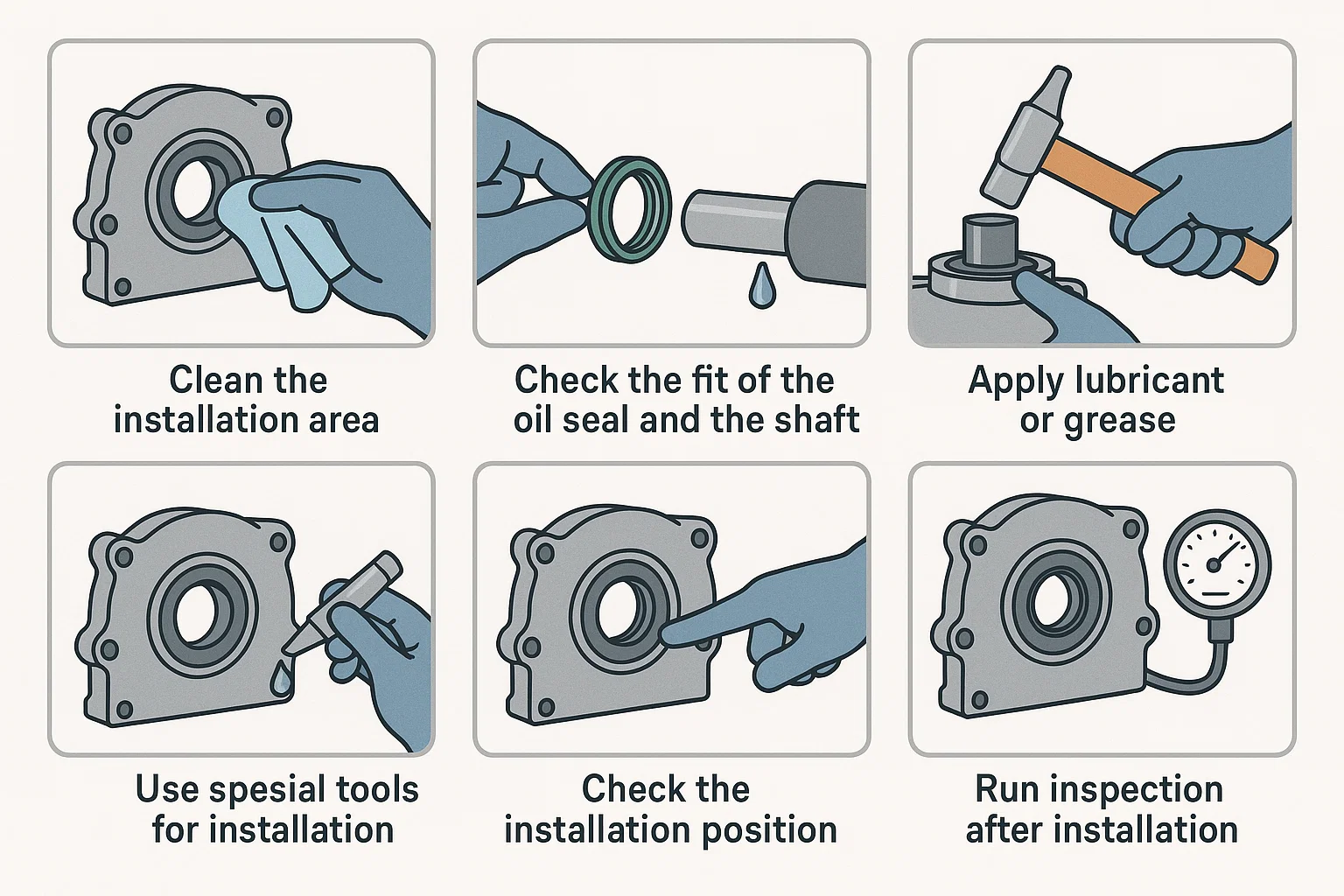

Cách lắp Oil Seal đúng chiều và đúng kỹ thuật
Bước 1: xác nhận đúng mã và hướng làm việc
Đối chiếu đường kính trục × đường kính lỗ × chiều rộng, vật liệu, kiểu môi, hướng quay và phía giữ dầu. Không dùng lại phớt đã ép sai rồi tháo ra vì môi và vỏ có thể đã biến dạng.
Bước 2: xử lý cạnh sắc và bảo vệ môi

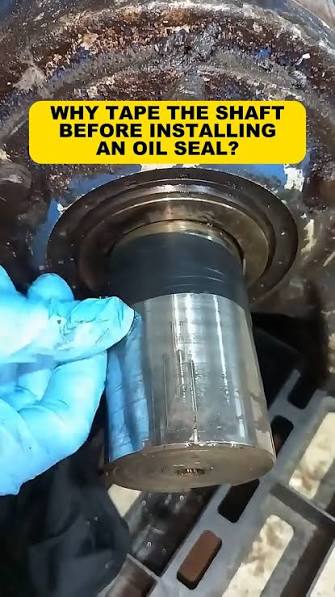

Ren, rãnh then, lỗ ngang và vai trục phải được làm sạch ba via. Dùng ống dẫn hướng hoặc bọc bảo vệ phù hợp để môi không bị cắt khi đi qua.
Bước 3: bôi trơn đúng vị trí
Bôi lớp mỏng dầu hoặc mỡ tương thích lên môi chính và vùng chạy phớt, trừ khi tài liệu kỹ thuật có chỉ dẫn khác. Không để keo hoặc chất bôi trơn không phù hợp nhiễm vào môi.

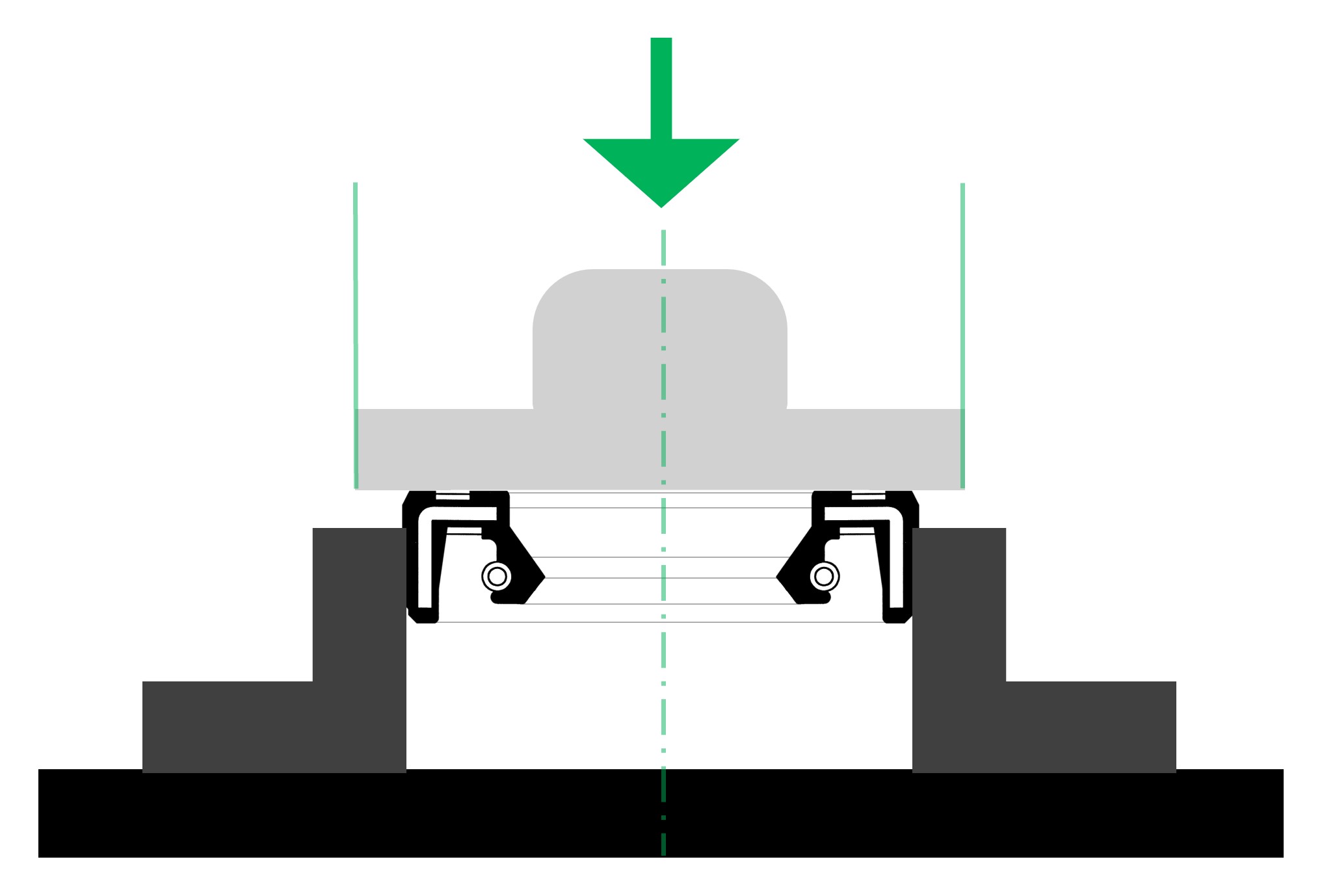

Bước 4: ép vuông góc bằng dụng cụ phù hợp
Dụng cụ phải tác dụng lực đều lên phần vỏ được phép chịu lực. Không đóng búa trực tiếp tại một điểm. Theo dõi độ sâu quanh chu vi để tránh phớt nghiêng.
Bước 5: kiểm tra trước khi chạy
Xác nhận đúng chiều, đúng độ sâu, lò xo không rơi, môi không lật, trục quay nhẹ và breather thông. Sau khi chạy thử, theo dõi nhiệt, rung và rò ở các mốc ngắn trước khi tăng đủ tải.
Mẹo kiểm soát lỗi: chụp một ảnh thể hiện rõ mặt phớt và phía dầu trước khi ép. Lưu ảnh cùng mã máy, mã phớt và ngày thay trong hồ sơ bảo trì để người lắp sau có đối chiếu.
Những sai lầm thường gặp
- Cho rằng mặt có chữ luôn phải quay ra ngoài.
- Không xác định đường dầu và phía có áp suất trước khi lắp.
- Lắp theo phớt cũ dù phớt cũ có thể đã bị lắp sai.
- Dùng phớt tiêu chuẩn cho ứng dụng có áp suất đáng kể.
- Đóng búa trực tiếp làm phớt nghiêng và lò xo bật khỏi rãnh.
- Kéo môi qua then hoặc ren mà không có ống bảo vệ.
- Lắp khô khiến môi nóng ngay từ lúc chạy thử.
- Tháo phớt lắp ngược rồi ép lại để tiết kiệm.
- Không kiểm tra chiều gân bơm dầu trên phớt có hướng quay.
FAQ – Câu hỏi thường gặp
1. Mặt có lò xo Oil Seal quay vào trong hay ra ngoài?
Với phớt giữ dầu thông dụng, mặt có lò xo thường quay về phía dầu hoặc phía áp suất. Thiết kế đặc biệt phải theo bản vẽ và hướng dẫn nhà sản xuất.
2. Mặt có chữ của Oil Seal có luôn quay ra ngoài không?
Không. Chữ và mã có thể nằm ở mặt thuận tiện sản xuất. Hãy nhận diện bằng cấu tạo môi, lò xo, môi bụi và phía cần giữ dầu.
3. Lắp ngược Oil Seal có chạy được không?
Máy có thể vẫn quay, nhưng khả năng giữ dầu và chống bụi bị giảm. Rò rỉ có thể xuất hiện ngay hoặc khi dầu nóng và áp suất tăng.
4. Phát hiện lắp ngược trước khi chạy có dùng lại phớt được không?
Không nên nếu phớt đã được ép vào lỗ rồi tháo ra. Vỏ ngoài và môi có thể đã bị xước hoặc biến dạng, làm độ tin cậy giảm.
5. Phớt hai môi xác định chiều như thế nào?
Xác định môi chính có lò xo quay về phía dầu và môi phụ quay về phía bụi trong cấu hình phổ biến. Nếu hai môi giữ hai môi chất, phải xem mặt cắt thiết kế.
6. Lắp đúng chiều nhưng vẫn rò dầu do đâu?
Cần kiểm tra xước môi, kích thước, cổ trục mòn, độ đảo, sai vật liệu, thiếu bôi trơn, áp suất cao và phớt đóng nghiêng.
7. Có cần bôi dầu lên môi trước khi lắp không?
Thông thường cần một lớp mỏng chất bôi trơn tương thích trên môi và trục. Luôn ưu tiên chỉ dẫn của nhà sản xuất cho đúng loại phớt.
8. Oil Seal có gân bơm dầu lắp theo chiều nào?
Phải chọn đúng hướng quay của trục. Lắp sai hướng có thể biến gân hồi dầu thành cơ chế bơm dầu ra ngoài.
Kết luận
Lắp Oil Seal sai chiều có thể tạo ra sự cố giống hỏng vật liệu hoặc cổ trục mòn. Cách phòng tránh hiệu quả là xác định phía dầu, đọc đúng cấu tạo môi, kiểm tra hướng quay và ghi nhận bằng ảnh trước khi ép. Nếu phớt đã chạy ngược và xuất hiện rò, nên thay phớt mới đồng thời kiểm tra lò xo, cổ trục, áp suất và tình trạng bôi trơn.
