Oil Seal bị cháy môi – 10 nguyên nhân thực tế và cách phòng tránh

Mô tả hiện tượng thực tế tại nhà máy

Một tình huống điển hình là hộp giảm tốc, motor, bơm hoặc trục quay vừa thay phớt chặn dầu nhưng khu vực môi phớt nhanh chóng nóng lên. Ban đầu chỉ có một lớp dầu mỏng quanh trục; sau đó xuất hiện dầu rỉ, mùi cao su nóng, cặn đen hoặc khói nhẹ. Khi tháo ra, môi làm kín đã cứng, bóng, nứt chân môi hoặc mất đàn hồi.

Đội bảo trì thường gọi chung hiện tượng này là “cháy phớt” hoặc “cháy môi Oil Seal”. Tuy nhiên, vết cháy chỉ là hậu quả. Nguồn nhiệt có thể đến từ ma sát tại tiếp điểm môi–trục, dầu quá nóng, áp suất đẩy môi phớt, lắp lệch hoặc cổ trục bị mòn.

Oil Seal cháy môi là gì?

Oil Seal cháy môi là trạng thái vật liệu tại mép làm kín bị suy giảm do nhiệt và ma sát: môi phớt chai cứng, đổi màu, nứt, co rút, mòn bóng hoặc bám cặn carbon. Khi đó, môi không còn duy trì được lực tiếp xúc và màng dầu rất mỏng cần thiết trên bề mặt trục, dẫn đến rò dầu.

Trong hoạt động bình thường, môi phớt không nên chạy hoàn toàn khô. Một màng bôi trơn vi mô giúp giảm ma sát và tản nhiệt. Nếu màng này bị phá vỡ, nhiệt độ ngay tại đường tiếp xúc có thể cao hơn đáng kể so với nhiệt độ dầu đo trong cácte.

Dấu hiệu nhận biết sớm

10 nguyên nhân khiến Oil Seal bị cháy môi

1Thiếu bôi trơn hoặc chạy khô khi khởi động

Phân tích: môi phớt lắp khô cọ trực tiếp lên trục. Ma sát ban đầu phá hủy mép làm kín trước khi dầu kịp hình thành màng bôi trơn. Trường hợp này thường gặp sau đại tu, máy để lâu hoặc mức dầu thấp.

Cách kiểm tra: hỏi lại quy trình lắp, kiểm tra mức dầu và đường cấp dầu; quan sát môi có bóng, cháy đều quanh chu vi nhưng cổ trục không lệch rõ rệt hay không.

Khắc phục: bôi một lớp mỏng chất bôi trơn tương thích lên môi chính và cổ trục trước khi lắp; bảo đảm dầu đến vùng phớt ngay khi máy chạy. Không bôi dầu vào mặt ngoài nếu thiết kế yêu cầu lắp khô để giữ chặt trong lỗ.

2Tốc độ trục hoặc vận tốc bề mặt quá cao

Phân tích: tốc độ tăng làm nhiệt ma sát tại môi tăng. Một Oil Seal phù hợp ở tốc độ thấp có thể nhanh chóng quá nhiệt trên trục đường kính lớn hoặc máy chạy nhanh.

Cách kiểm tra: ghi tốc độ thực tế bằng tachometer, đường kính cổ trục và chế độ chạy liên tục/gián đoạn; so sánh với giới hạn của cấu hình phớt và vật liệu.

Khắc phục: chọn thiết kế môi có ma sát thấp, vật liệu phù hợp và cải thiện bôi trơn/tản nhiệt. Không chỉ dựa vào đường kính trong khi chọn phớt.

3Nhiệt độ dầu hoặc môi trường vượt khả năng vật liệu

Phân tích: nhiệt từ dầu, ổ bi, lò sấy hoặc khu vực máy cộng với nhiệt ma sát khiến cao su lão hóa nhanh. NBR thường được dùng phổ biến với dầu, còn FKM thường được cân nhắc khi nhiệt và hóa chất khắc nghiệt hơn; giới hạn cụ thể phụ thuộc compound.

Cách kiểm tra: đo nhiệt độ tại vỏ gần phớt và nhiệt độ dầu ở trạng thái ổn định; kiểm tra lịch sử quá nhiệt, thiếu dầu hoặc ổ bi nóng.

Khắc phục: xử lý nguồn nhiệt, cải thiện làm mát và chọn đúng vật liệu NBR hoặc vật liệu FKM theo môi chất, nhiệt độ và tốc độ.

4Lực ép môi quá lớn hoặc chọn sai kích thước

Phân tích: đường kính trục lớn hơn yêu cầu, phớt sai mã, lò xo siết quá chặt hoặc môi bị biến dạng sẽ tăng lực tiếp xúc. Ma sát tăng tạo vòng luẩn quẩn: nóng hơn, vật liệu cứng hơn, bôi trơn kém hơn.

Cách kiểm tra: đo trục bằng panme tại nhiều vị trí; đối chiếu kích thước danh nghĩa, dung sai và mã phớt. Kiểm tra lò xo có bị rút ngắn thủ công hay lắp sai rãnh không.

Khắc phục: dùng đúng kích thước và profile; không tự ý cắt ngắn lò xo để “siết cho kín”. Nếu ứng dụng có áp suất, dùng thiết kế phớt chịu áp phù hợp.

5Độ nhám, vết xoắn hoặc bề mặt cổ trục không phù hợp

Phân tích: bề mặt quá thô làm mài môi; quá bóng hoặc có vết xoắn do gia công có thể không giữ được màng dầu và bơm dầu theo chiều quay. Rỉ sét, ba via và vết xước cũng phá hỏng mép phớt.

Cách kiểm tra: soi dưới ánh sáng xiên, dùng móng tay hoặc đồng hồ đo độ nhám khi có; kiểm tra hướng vết gia công và dấu mòn 360°.

Khắc phục: đánh giá lại quy trình mài cổ trục, loại bỏ ba via và phục hồi bề mặt theo yêu cầu của nhà sản xuất phớt. Không dùng giấy nhám thô theo một chiều trên vùng chạy phớt.

6Trục đảo, lệch tâm hoặc ổ bi có độ rơ

Phân tích: môi phớt phải liên tục chạy theo chuyển động lệch tâm. Một phía chịu ép mạnh và nóng, phía đối diện mất tiếp xúc gây rò dầu. Ổ bi mòn còn tạo rung và dao động tải lên môi.

Cách kiểm tra: dùng đồng hồ so đo độ đảo tại vùng gần phớt, kiểm tra độ rơ ổ bi, đồng tâm giữa trục và lỗ lắp phớt. Dấu cháy lệch một phía là gợi ý quan trọng.

Khắc phục: căn chỉnh cụm truyền động, thay ổ bi hỏng, sửa trục cong hoặc lỗ lắp lệch. Không dùng phớt mới để bù cho sai lệch cơ khí.

7Áp suất trong khoang tăng hoặc lỗ thông hơi bị tắc

Phân tích: nhiệt làm khí và dầu giãn nở. Nếu breather tắc, áp suất đẩy môi phớt mạnh hơn vào trục hoặc lật môi, vừa tăng nhiệt vừa gây rò. Oil Seal tiêu chuẩn thường không thay thế được phớt chuyên dụng chịu áp.

Cách kiểm tra: kiểm tra breather, mức dầu, bọt khí, đường hồi dầu và áp suất khoang khi vận hành. Quan sát phớt có bị đẩy ra hoặc môi biến dạng hay không.

Khắc phục: vệ sinh/thay breather, điều chỉnh mức dầu, thông đường hồi và kiểm soát áp suất. Nếu áp suất là điều kiện bình thường, chọn giải pháp làm kín đúng thiết kế.

8Vật liệu phớt không tương thích với dầu hoặc hóa chất

Phân tích: vật liệu có thể trương nở, mềm, co hoặc cứng khi tiếp xúc môi chất không phù hợp. Sau đó lực tiếp xúc và khả năng tản nhiệt thay đổi, khiến môi nhanh cháy.

Cách kiểm tra: xác định chính xác loại dầu, phụ gia, dung môi vệ sinh và nhiệt độ; so sánh phớt cũ với mẫu mới về kích thước, độ cứng và bề mặt. Phớt phồng gợi ý sai tương thích; xem thêm hiện tượng tương tự ở O-ring.

Khắc phục: tra bảng tương thích hóa chất của đúng compound, không chọn vật liệu chỉ theo màu. Gửi tên thương mại hoặc bảng dữ liệu an toàn của môi chất khi cần tư vấn.

9Bụi, cát, mạt kim loại hoặc cặn dầu xâm nhập

Phân tích: hạt rắn lọt vào đường tiếp xúc tạo ma sát ba vật thể, mài mòn môi và cổ trục. Cặn tích tụ còn giữ nhiệt quanh vùng phớt.

Cách kiểm tra: lấy mẫu cặn, kiểm tra lọc dầu, nắp che, môi bụi và điều kiện vệ sinh. Môi phớt có nhiều rãnh nhỏ, xước hoặc mòn rộng thường liên quan nhiễm bẩn.

Khắc phục: vệ sinh hệ thống, thay dầu/lọc khi cần, bổ sung môi chắn bụi hoặc labyrinth phù hợp và xử lý nguồn phát sinh mạt.

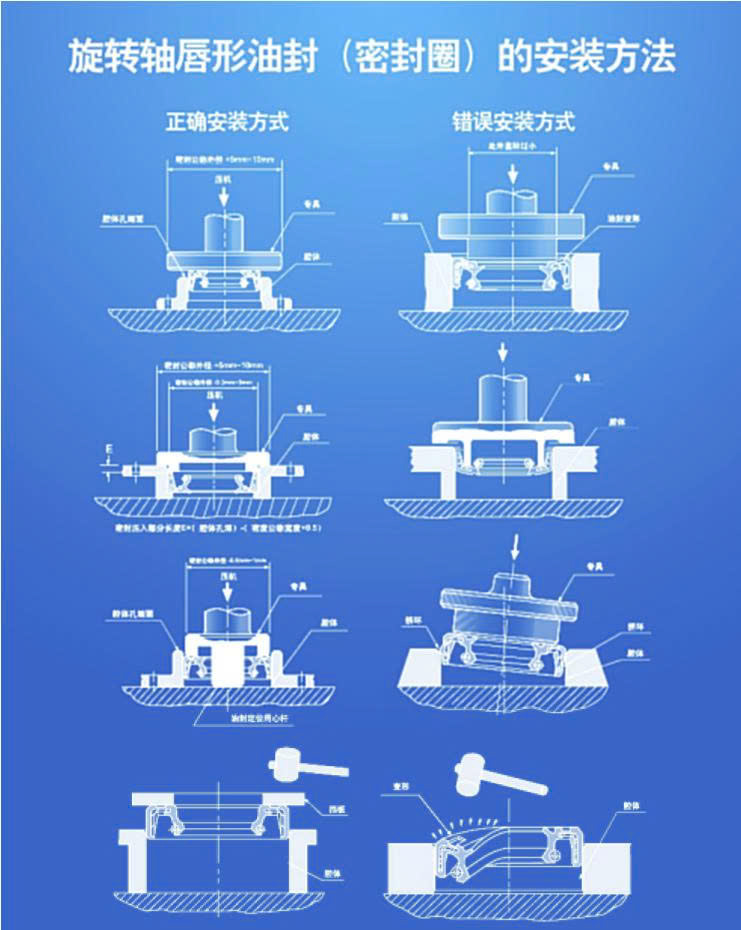

10Lắp sai chiều, lệch phớt hoặc làm xước môi khi lắp

Phân tích: đóng trực tiếp bằng búa làm phớt nghiêng; mép then, ren và vai trục cắt môi; lắp ngược làm môi chính không hướng về phía cần giữ dầu. Các lỗi này làm tiếp xúc không đều và sinh nhiệt rất nhanh.

Cách kiểm tra: đo độ sâu quanh chu vi, quan sát vết móp vỏ, lò xo bung, môi cuộn hoặc vết cắt. Đối chiếu chiều lắp với phía dầu/áp suất.

Khắc phục: dùng ống hoặc đồ gá ép tác dụng đều lên mặt phù hợp, che rãnh then và ren bằng sleeve lắp, bôi trơn môi và ép vuông góc.

Quy trình kiểm tra Oil Seal bị cháy môi tại hiện trường

1. Khoanh vùng an toàn: dừng máy, cô lập năng lượng và chờ cụm máy về nhiệt độ an toàn theo quy trình LOTO của nhà máy.
2. Ghi nhận trước khi tháo: chụp hướng rò, vị trí dầu bắn, độ sâu lắp và chiều phớt; ghi giờ chạy từ lần thay gần nhất.
3. Đo điều kiện vận hành: tốc độ, nhiệt độ, mức dầu, áp suất, rung và tải thực tế; không chỉ dùng thông số trên nhãn máy.
4. Kiểm tra thông hơi và đường dầu: xác nhận breather không tắc, đường hồi thông suốt và dầu đến vùng làm kín.
5. Tháo phớt không phá hủy dấu vết: tránh cắt vào môi hoặc cào cổ trục vì sẽ làm mất bằng chứng chẩn đoán.
6. Đọc dấu hư hỏng: xem môi cháy đều hay lệch, có nứt, bóng, phồng, cặn đen, lò xo rơi hoặc môi bị cuộn.
7. Đo cổ trục: đường kính, độ đảo, rãnh mòn và chất lượng bề mặt; kiểm tra nhiều hướng và nhiều tiết diện.
8. Kiểm tra lỗ lắp: đo kích thước, độ tròn, đồng tâm, ba via và vết đóng lệch trên vỏ.
9. Xác minh phớt và vật liệu: đối chiếu mã, profile, kích thước, vật liệu, hướng quay và khả năng chịu điều kiện thực tế.
10. Chạy thử có kiểm soát: sau khắc phục, theo dõi nhiệt độ và rò rỉ theo các mốc ngắn rồi mới đưa về tải đầy đủ.

Những sai lầm thường gặp khi thay Oil Seal

• Thấy rò dầu là thay phớt ngay nhưng không đo cổ trục, độ đảo và độ rơ ổ bi.
• Chọn phớt theo ba kích thước nhưng bỏ qua vật liệu, profile, tốc độ và áp suất.
• Lắp môi hoàn toàn khô hoặc dùng mỡ không tương thích với cao su và môi chất.
• Đóng bằng búa tại một điểm, làm phớt nghiêng hoặc móp khung kim loại.
• Để môi trượt trực tiếp qua ren, then, ba via và cạnh sắc mà không có ống bảo vệ.
• Ép phớt mới đúng vào rãnh mòn cũ rồi kỳ vọng môi phớt sẽ tự bù.
• Tự cắt ngắn lò xo để tăng lực siết, khiến ma sát và nhiệt tăng mạnh.
• Thay NBR bằng FKM hoặc ngược lại chỉ theo kinh nghiệm, không kiểm tra dầu và phụ gia.
• Bôi keo tràn vào vùng môi, làm cản đường dầu hoặc tạo cặn mài mòn.
• Chạy full tải ngay sau lắp mà không theo dõi nhiệt độ, rung và rò trong giai đoạn đầu.

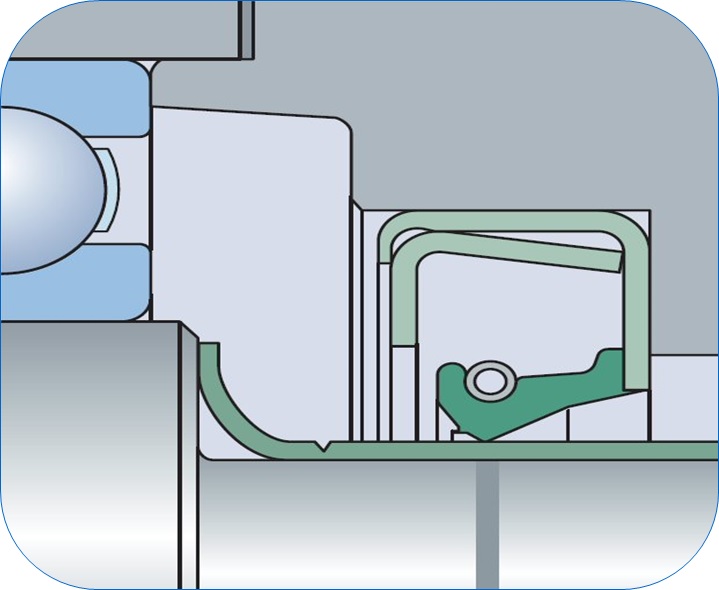

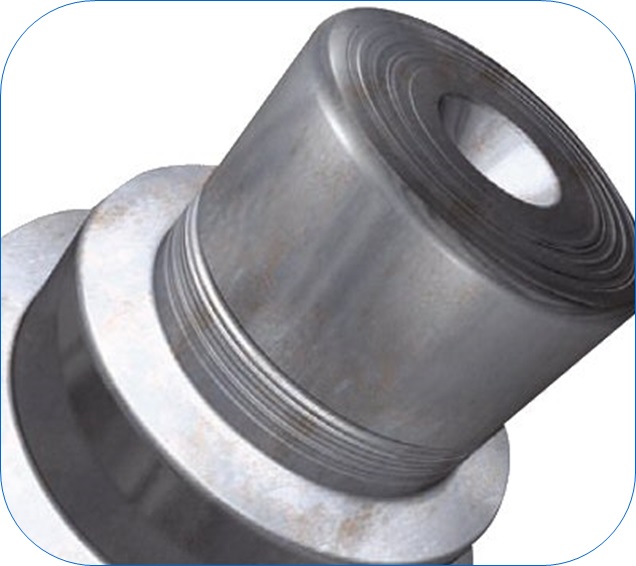

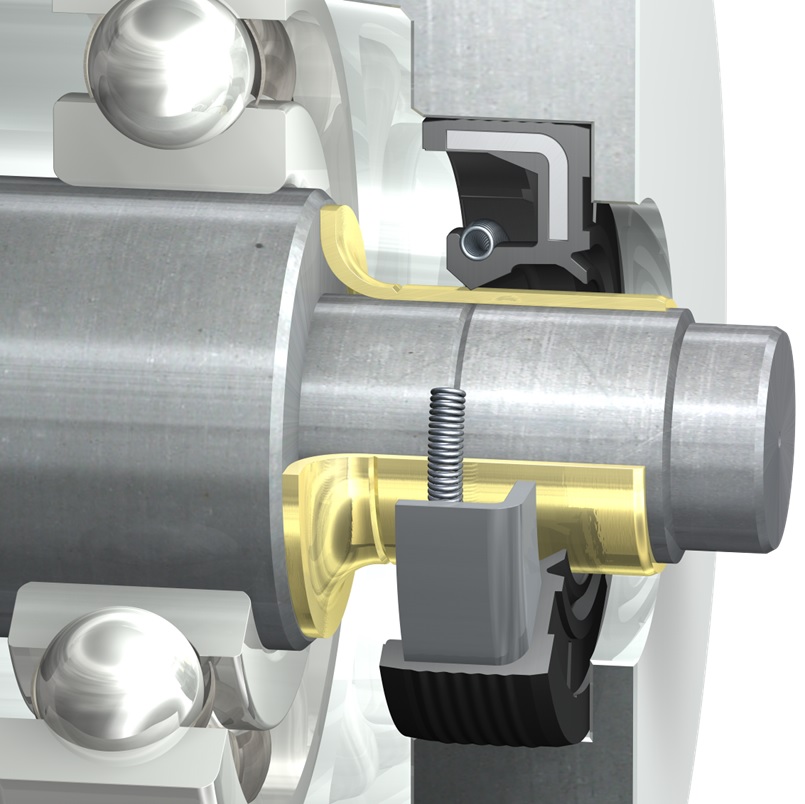

Khi nào nên thay Oil Seal, khi nào nên sửa cổ trục bằng Speedi Sleeve?

Để đọc sâu hơn về quyết định phục hồi, xem bài Cổ trục bị mòn có cần thay không?. Khi sự cố chính là rò dầu sau thay phớt, đối chiếu thêm bài Oil Seal mới thay vẫn bị rò dầu.

Dữ liệu nên gửi khi cần Sealtech Vietnam tư vấn

• Ảnh rõ hai mặt Oil Seal cũ, ảnh môi phớt và ảnh cổ trục tại vị trí tiếp xúc.
• Kích thước trục × lỗ lắp × chiều rộng phớt; mã in trên phớt nếu còn đọc được.
• Loại thiết bị, tốc độ quay, nhiệt độ, áp suất và thời gian chạy trước khi hỏng.
• Tên dầu/mỡ hoặc hóa chất, phụ gia và dung môi vệ sinh có tiếp xúc.
• Chiều quay, hướng cần giữ dầu, điều kiện bụi/nước và lịch sử sửa chữa cổ trục.
• Kết quả đo độ đảo, đường kính trục, rãnh mòn và độ rơ ổ bi nếu có.

Thông tin đầy đủ giúp tránh “đoán vật liệu theo màu” và rút ngắn thời gian chọn phớt chặn dầu, giải pháp sửa trục hoặc phương án bảo vệ bụi phù hợp.

Kết luận

Oil Seal bị cháy môi là tín hiệu cho thấy cân bằng giữa lực tiếp xúc, bôi trơn, nhiệt, tốc độ và tình trạng cổ trục đã bị phá vỡ. Quy trình đúng không dừng ở thay phớt: phải ghi nhận dấu vết, đo trục, kiểm tra thông hơi, xác minh vật liệu và theo dõi lại sau khi chạy thử.

Nếu cổ trục đạt yêu cầu, thay đúng Oil Seal và loại bỏ nguồn nhiệt có thể giải quyết sự cố. Nếu có rãnh mòn cục bộ, Speedi Sleeve là phương án đáng cân nhắc. Nếu trục đảo, cong hoặc ổ bi rơ, cần sửa cơ khí trước khi lắp phớt mới.
