Sự lệch trục ảnh hưởng đến tuổi thọ gioăng dầu như thế nào?
Sự lệch trục có ảnh hưởng đến tuổi thọ của gioăng dầu không?
Có. Sự lệch trục làm môi gioăng dầu – Oil Seal chịu lực không đều: một phía bị ép mạnh, nóng và mòn nhanh; phía đối diện mất tiếp xúc và rò dầu. Nếu chỉ thay phớt mà không đo độ đảo, độ rơ ổ bi và độ đồng tâm giữa trục với lỗ lắp, phớt mới có thể tiếp tục hỏng sau thời gian rất ngắn.
Lưu ý thuật ngữ: tại hiện trường, “lệch trục” thường được dùng cho nhiều hiện tượng khác nhau. Cần phân biệt lệch tâm tĩnh giữa trục và lỗ phớt, độ đảo động của bề mặt trục, trục cong, độ rơ ổ bi và lệch đồng trục giữa các máy nối qua khớp nối.

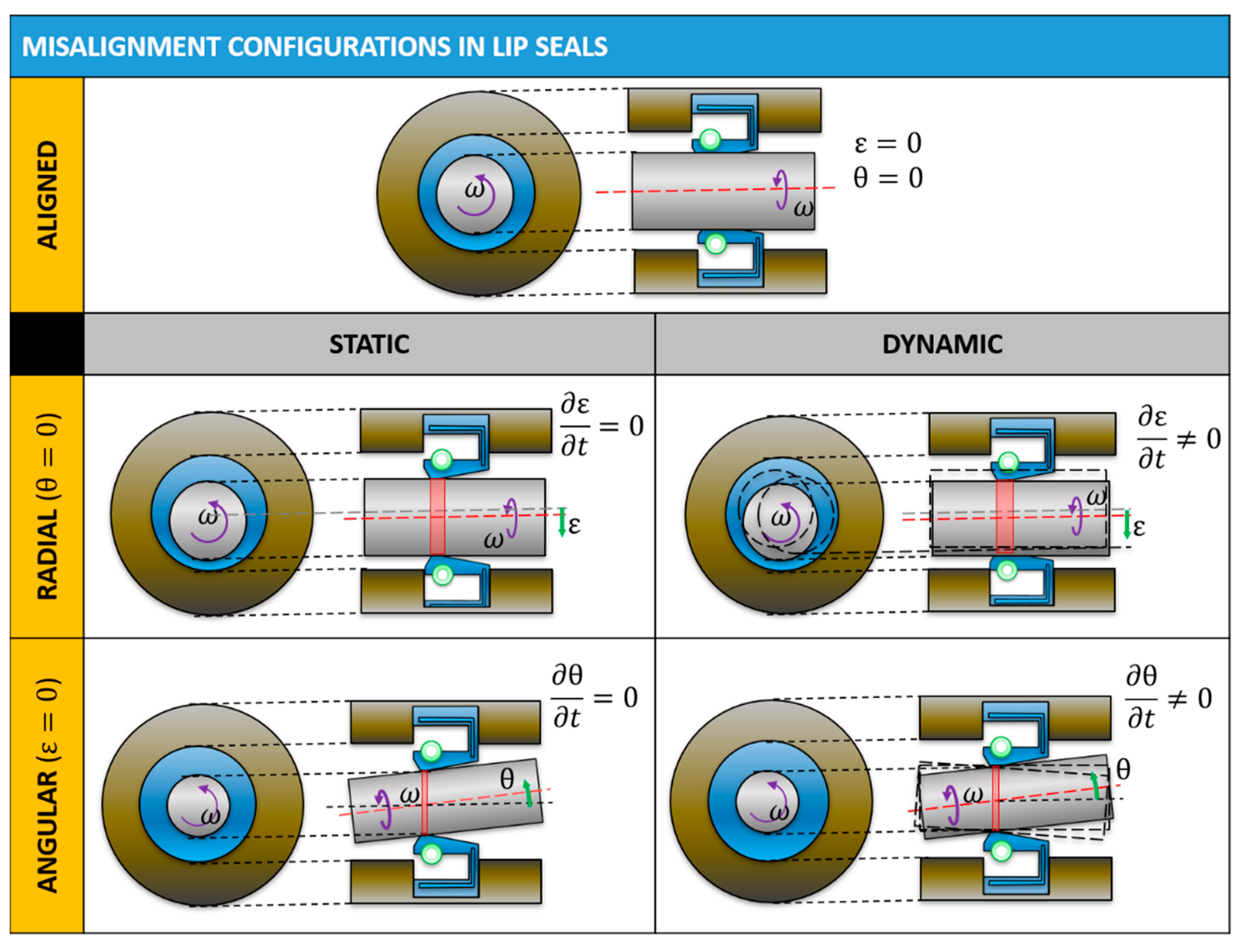

Ba dạng “lệch trục” cần phân biệt
Lệch tâm tĩnh
Tâm trục và tâm lỗ lắp phớt không trùng nhau. Khi trục đứng yên, khe hở quanh chu vi đã không đều.

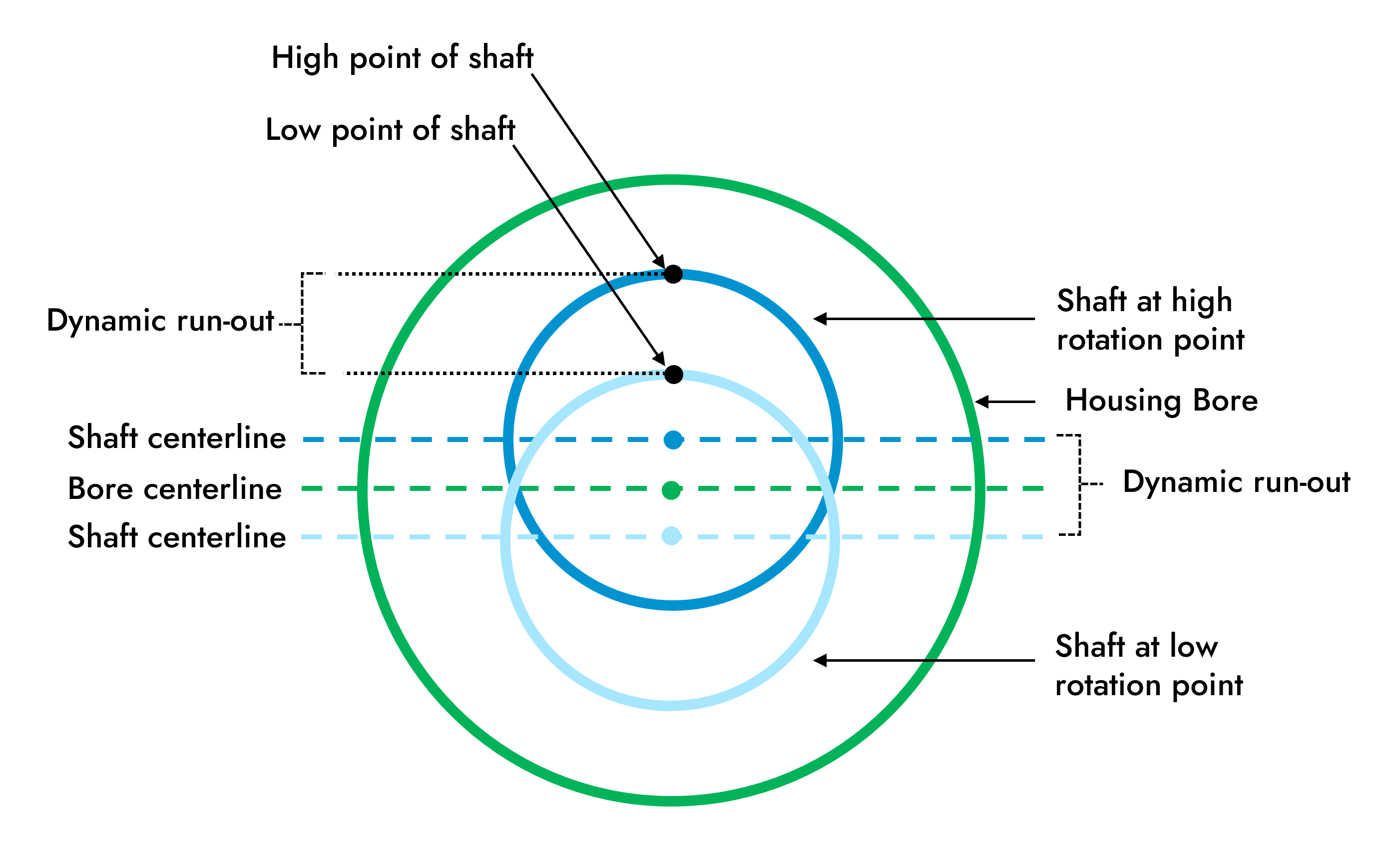

Độ đảo động
Bề mặt vùng chạy phớt dao động hướng kính khi trục quay do trục cong, gia công lệch tâm hoặc lắp sai.
Lệch hệ truyền động
Hai trục qua khớp nối bị lệch song song hoặc lệch góc, làm tăng tải ổ bi, rung và gián tiếp gây đảo tại phớt.
Ba dạng trên có thể xuất hiện cùng lúc. Ví dụ, căn chỉnh khớp nối sai làm ổ bi nhanh rơ; độ rơ sau đó tạo độ đảo động tại vị trí Oil Seal. Vì vậy, đo một thông số đơn lẻ chưa đủ để kết luận.
Lệch trục làm giảm tuổi thọ gioăng dầu như thế nào?
Môi phớt có khả năng bù một mức sai lệch nhất định nhờ tính đàn hồi, nhưng khả năng này có giới hạn và phụ thuộc kích thước, profile, vật liệu, tốc độ và nhiệt độ. Khi trục lệch hoặc đảo, môi phải liên tục uốn theo bề mặt đang chuyển động.

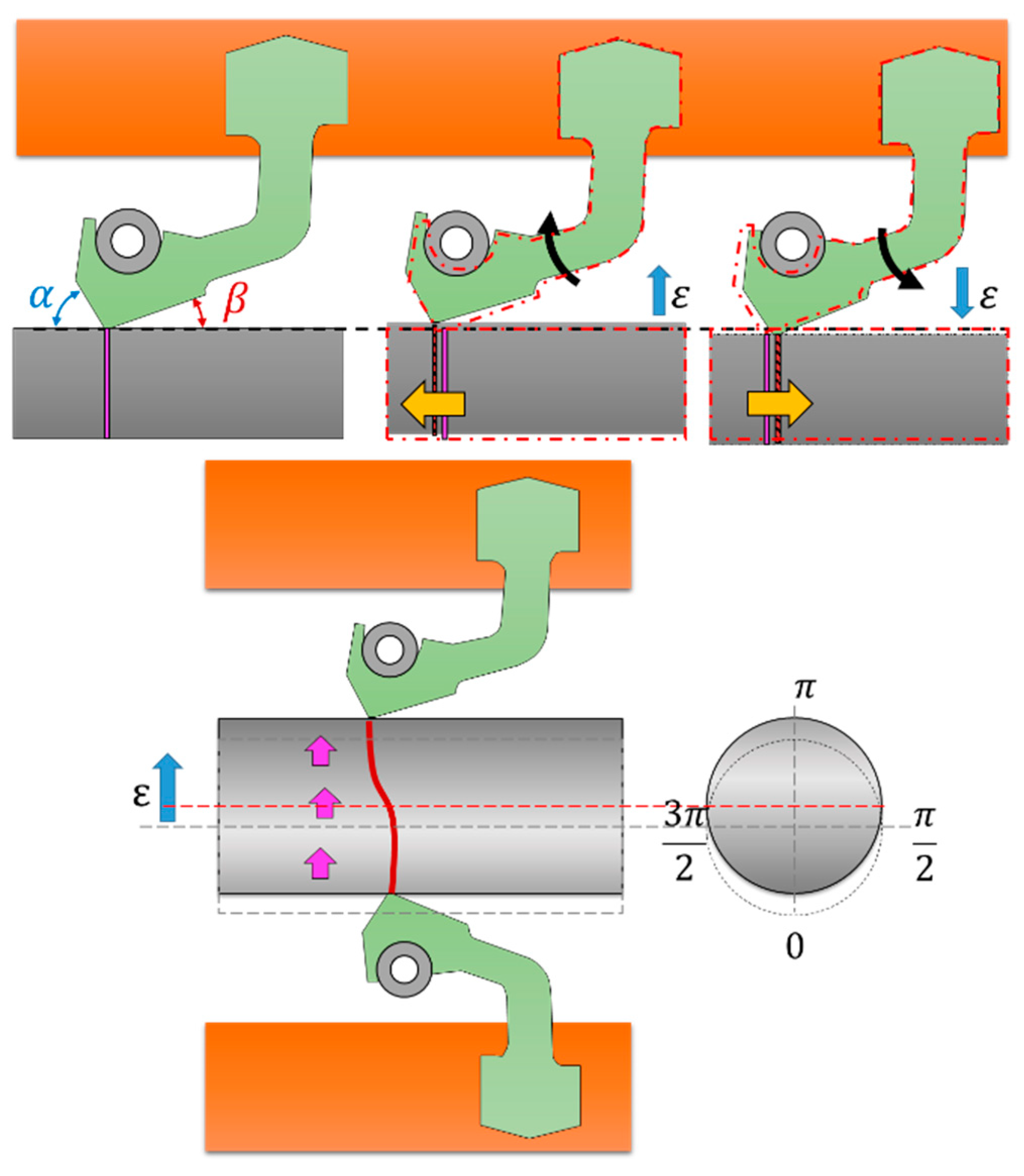

1. Tải tiếp xúc phân bố không đều
Một phía của môi bị nén mạnh, tăng ma sát và nhiệt. Phía đối diện có lực tiếp xúc thấp, tạo đường rò dầu.
2. Môi phớt bị mỏi do uốn lặp lại
Độ đảo buộc môi biến dạng theo mỗi vòng quay. Ở tốc độ cao, số chu kỳ uốn tăng nhanh, gây nứt chân môi hoặc mất đàn hồi.
3. Màng dầu bị phá vỡ
Đường tiếp xúc thay đổi liên tục khiến màng bôi trơn vi mô không ổn định. Vùng ép mạnh dễ chạy nóng và dẫn đến Oil Seal bị cháy môi.
4. Rãnh mòn trên cổ trục không đồng đều
Môi ép lệch tạo vệt mòn rộng hoặc sâu hơn ở một vùng. Sau khi thay phớt, rãnh cũ tiếp tục làm dầu thoát ra.
Dấu hiệu nhận biết trục lệch hoặc đảo tại vị trí Oil Seal
Vết mòn lệch một phía
Môi cháy, bóng hoặc mòn mạnh tại một cung thay vì đều 360°.
Dầu rò không đều
Dầu tập trung ở một phía của trục hoặc thay đổi theo tải và tốc độ.
Nhiệt cục bộ
Vỏ gần phớt nóng hơn tại một vùng, kèm mùi cao su hoặc cặn đen.
Rung tăng
Biên độ rung thay đổi theo tốc độ; ổ bi hoặc khớp nối có tiếng bất thường.
Phớt mới nhanh rò
Thay đúng mã nhưng sự cố trở lại vì nguyên nhân cơ khí chưa được xử lý.
Cổ trục mòn rộng
Vệt tiếp xúc rộng hơn bình thường hoặc có hình dạng không đối xứng.
Không kết luận chỉ bằng mắt: vết mòn lệch còn có thể do phớt đóng nghiêng, lỗ lắp mất đồng tâm hoặc tải hướng kính. Cần đo bằng đồng hồ so và kiểm tra cụm ổ bi.
10 nguyên nhân thực tế gây lệch trục và hỏng gioăng dầu
1. Ổ bi bị mòn hoặc có độ rơ
Kiểm tra: đo độ rơ hướng kính, nghe tiếng ổ bi và phân tích rung. Khắc phục: thay ổ bi, kiểm tra lắp ghép và bôi trơn trước khi lắp Oil Seal mới.
2. Trục bị cong
Kiểm tra: đo độ đảo trên nhiều tiết diện, không chỉ tại đầu trục. Khắc phục: đánh giá nắn, gia công hoặc thay trục theo mức độ và yêu cầu an toàn.
3. Cổ trục gia công lệch tâm
Kiểm tra: gá theo chuẩn làm việc thực tế rồi đo vùng chạy phớt. Khắc phục: gia công lại theo chuẩn tâm đúng nếu còn lượng dư.
4. Lỗ lắp Oil Seal không đồng tâm với ổ bi
Kiểm tra: đo quan hệ tâm giữa bore phớt và vị trí định tâm ổ bi. Khắc phục: doa/gia công lại vỏ hoặc sửa chi tiết định vị.

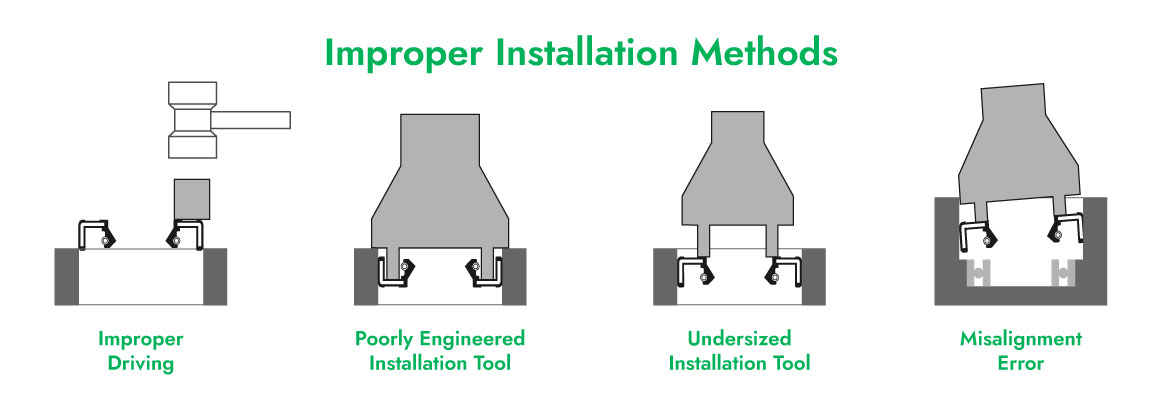

5. Phớt bị đóng nghiêng
Kiểm tra: đo độ sâu quanh chu vi và quan sát vết móp vỏ. Khắc phục: dùng đồ gá ép đều, vuông góc; xem bài Lắp Oil Seal sai chiều.

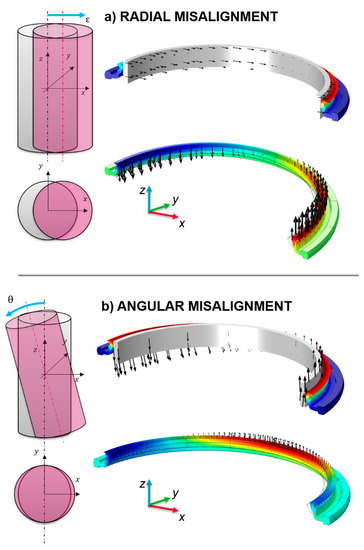

6. Khớp nối căn chỉnh sai
Kiểm tra: đo lệch góc và lệch song song bằng dụng cụ phù hợp ở trạng thái máy quy định. Khắc phục: căn chỉnh lại, kiểm tra chân mềm và tăng trưởng nhiệt.
7. Chân máy hoặc bệ máy biến dạng
Kiểm tra: đo soft foot, độ phẳng bệ và thay đổi căn chỉnh khi siết bulông. Khắc phục: xử lý shim, bệ, grout và trình tự siết.
8. Puly, bánh răng hoặc tải đai quá lớn
Kiểm tra: lực căng đai, vị trí tải nhô và tải cho phép của ổ bi. Khắc phục: chỉnh lực căng, căn puly và giảm tải hướng kính.
9. Lắp ráp có bụi, ba via hoặc mặt ghép không sạch
Kiểm tra: tháo mặt ghép, tìm cặn, sơn, keo và ba via gây nghiêng vỏ. Khắc phục: vệ sinh và phục hồi mặt định vị.
10. Biến dạng do nhiệt hoặc tải vận hành
Kiểm tra: so sánh căn chỉnh nguội–nóng, nhiệt ổ bi và vị trí đường ống kéo cụm bơm. Khắc phục: tính bù tăng trưởng nhiệt, loại lực đường ống và kiểm soát nhiệt.
Phân biệt lệch tâm, độ đảo và cổ trục mòn
| Hiện tượng | Dấu hiệu điển hình | Dụng cụ kiểm tra | Hướng xử lý |
|---|---|---|---|
| Lệch tâm tĩnh | Tâm trục và lỗ phớt lệch nhưng bề mặt có thể quay tương đối ổn định | Đồng hồ so/đo hình học theo chuẩn lắp | Sửa vỏ, định vị hoặc quan hệ tâm |
| Độ đảo động | Kim đồng hồ dao động khi quay trục | Đồng hồ so tại vùng chạy phớt | Sửa trục cong, lệch tâm hoặc ổ bi |
| Ổ bi rơ | Trục dịch chuyển theo tải, rung và tiếng ồn | Đo độ rơ, rung, nhiệt và kiểm tra ổ | Thay ổ, sửa lắp ghép và bôi trơn |
| Phớt đóng nghiêng | Độ sâu không đều, vết mòn lệch nhưng trục có thể đạt | Thước sâu và kiểm tra vỏ phớt | Thay phớt, dùng đồ gá lắp |
| Cổ trục bị mòn | Rãnh 360° tại đường tiếp xúc môi | Panme, quan sát và đo biên dạng | Đổi vị trí môi, sửa trục hoặc Speedi Sleeve |
| Độ nhám không đạt | Môi mòn đều, cặn đen hoặc rò do lead | Máy đo Ra/Rz và kiểm tra lead | Gia công bề mặt đúng yêu cầu |
Quy trình kiểm tra tại hiện trường
- Thực hiện LOTO: cô lập năng lượng trước khi tiếp cận trục và khớp nối.
- Ghi nhận vận hành: tốc độ, tải, nhiệt độ, rung và thời điểm bắt đầu rò.
- Chụp dấu vết: hướng rò, vị trí cặn và độ sâu lắp phớt.
- Kiểm tra độ rơ: đánh giá ổ bi và lắp ghép trước khi đo độ đảo.
- Vệ sinh vùng đo: loại cặn nhưng không xóa rãnh hoặc vết hỏng.
- Đặt đồng hồ so: đầu đo vuông góc và gần đường chạy phớt.
- Quay trục chậm: ghi tổng biến thiên và vị trí giá trị lớn nhất/nhỏ nhất.
- Đo nhiều tiết diện: phân biệt trục cong với vùng gia công lệch tâm.
- Kiểm tra đồng tâm lỗ: đánh giá bore phớt so với chuẩn ổ bi.
- Kiểm tra căn chỉnh máy: khớp nối, chân mềm, lực đường ống và trạng thái nhiệt.
- Đọc phớt hỏng: so vết mòn quanh chu vi với kết quả đo.
- Chạy thử có kiểm soát: theo dõi rung, nhiệt và rò sau khi khắc phục.
Không dùng một giới hạn chung: độ lệch tâm và độ đảo cho phép phụ thuộc đường kính trục, tốc độ, profile, vật liệu phớt và thiết kế thiết bị. Hãy so sánh kết quả với bản vẽ hoặc tài liệu của nhà sản xuất Oil Seal.
Cách khắc phục và phòng tránh lệch trục
Sửa nguyên nhân cơ khí
Thay ổ bi rơ, xử lý trục cong, lỗ lắp lệch tâm và mặt định vị hỏng.
Căn chỉnh truyền động
Kiểm soát lệch góc, lệch song song, chân mềm và tăng trưởng nhiệt.
Chuẩn hóa lắp phớt
Dùng đồ gá vuông góc, đúng độ sâu, đúng chiều và bôi trơn môi.
Phục hồi vùng chạy
Với rãnh mòn cục bộ, cân nhắc Speedi Sleeve sau khi xử lý độ đảo.
Kiểm soát tải ngoài
Chỉnh lực căng đai, căn puly và loại lực đường ống lên bơm.
Theo dõi dự báo
Lưu dữ liệu rung, nhiệt, rò và tuổi thọ phớt theo từng lần bảo trì.
Thứ tự xử lý đúng: sửa độ rơ, độ đảo và lệch tâm trước; phục hồi bề mặt trục nếu cần; sau đó mới lắp Oil Seal mới đúng vật liệu và profile. Speedi Sleeve không thể làm thẳng trục cong hoặc sửa ổ bi rơ.
Những sai lầm thường gặp
- Thay Oil Seal nhiều lần nhưng không đo độ đảo tại vùng chạy phớt.
- Đo ở đầu trục xa phớt rồi dùng kết quả đại diện.
- Căn chỉnh khớp nối nhưng bỏ qua độ rơ ổ bi và chân mềm.
- Cho rằng khớp nối mềm có thể bù mọi sai lệch.
- Dùng phớt môi cứng hơn để “chịu lệch” mà không sửa cơ khí.
- Lắp Speedi Sleeve lên trục cong rồi kỳ vọng hết rò.
- Đóng phớt bằng búa làm phát sinh lệch ngay khi lắp.
- Không xét tăng trưởng nhiệt và lực đường ống ở trạng thái vận hành.
- Không lưu ảnh phớt hỏng và dữ liệu rung để so sánh.
FAQ – Câu hỏi thường gặp
1. Trục lệch nhẹ có làm Oil Seal rò không?
Có thể. Ảnh hưởng phụ thuộc đường kính, tốc độ, profile phớt, vật liệu và mức lệch. Ở tốc độ cao, sai lệch nhỏ cũng tạo nhiều chu kỳ uốn môi trong thời gian ngắn.
2. Độ đảo trục và lệch tâm có giống nhau không?
Không hoàn toàn. Lệch tâm tĩnh là sai khác giữa tâm trục và tâm lỗ; độ đảo là biến thiên bề mặt khi quay. Hai hiện tượng có thể tồn tại độc lập hoặc đồng thời.
3. Dấu hiệu nào cho thấy phớt hỏng do lệch trục?
Vết mòn hoặc cháy lệch một phía, rò phụ thuộc tải, rung cao và kết quả đồng hồ so bất thường là các dấu hiệu quan trọng. Cần loại trừ phớt đóng nghiêng.
4. Thay Oil Seal mềm hơn có bù được độ đảo không?
Một số thiết kế có khả năng bám theo trục tốt hơn, nhưng không nên dùng phớt để che sai hỏng cơ khí. Độ đảo vượt giới hạn vẫn làm môi mỏi và rò sớm.
5. Speedi Sleeve có sửa được trục lệch không?
Không. Ống lót sửa trục tạo lại bề mặt chạy tại rãnh mòn cục bộ; nó không sửa trục cong, lệch tâm hoặc ổ bi rơ.
6. Căn chỉnh khớp nối xong có cần đo lại trục không?
Có. Căn chỉnh khớp nối không tự động loại bỏ trục cong, cổ trục gia công lệch hoặc độ rơ ổ bi. Nên xác nhận lại độ đảo tại vùng phớt.
7. Phớt mới rò ngay có phải do lệch trục?
Có thể, nhưng cũng cần kiểm tra lắp ngược, xước môi, sai kích thước, áp suất và cổ trục. Dữ liệu đo giúp tránh thay phớt theo phỏng đoán.
8. Nên đo độ đảo khi máy nóng hay nguội?
Tùy thiết bị và quy trình an toàn. Đo tĩnh thường thực hiện khi dừng máy; căn chỉnh cần xét cả giá trị nguội và tăng trưởng nhiệt dự kiến hoặc dữ liệu vận hành.
Kết luận
Sự lệch trục ảnh hưởng trực tiếp đến tuổi thọ gioăng dầu vì làm lực môi, ma sát và màng bôi trơn mất cân bằng. Chẩn đoán đúng cần phân biệt lệch tâm tĩnh, độ đảo động, ổ bi rơ và lệch hệ truyền động. Khi Oil Seal mòn lệch hoặc rò lặp lại, hãy đo hệ trục trước khi tiếp tục thay phớt.
