Độ nhám trục ảnh hưởng đến tuổi thọ Oil Seal như thế nào?
Độ nhám trục ảnh hưởng đến tuổi thọ Oil Seal như thế nào?
Độ nhám trục Oil Seal quyết định khả năng hình thành màng dầu, mức ma sát và tốc độ mài mòn tại môi phớt. Trục quá thô có thể “cưa” môi cao su; trục quá bóng chưa chắc tốt vì có thể không giữ được màng bôi trơn cần thiết. Ngoài trị số Ra, hướng vết gia công, độ cứng, độ đảo và rãnh mòn đều ảnh hưởng trực tiếp đến tuổi thọ phớt chặn dầu.
Thông số tham khảo: nhiều ứng dụng Oil Seal cao su dùng bề mặt trục mài không có vết xoắn với Ra khoảng 0,2–0,8 µm và Rz khoảng 1–4 µm. Đây không phải trị số áp dụng cho mọi phớt. PTFE, tốc độ cao, môi chất đặc biệt và từng hãng có yêu cầu khác; phải ưu tiên bản vẽ và tài liệu nhà sản xuất.
Vì sao bề mặt trục quyết định tuổi thọ Oil Seal?

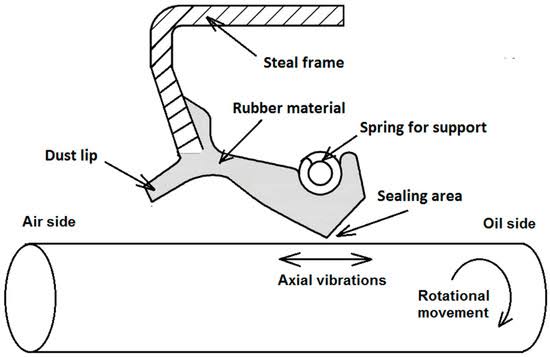

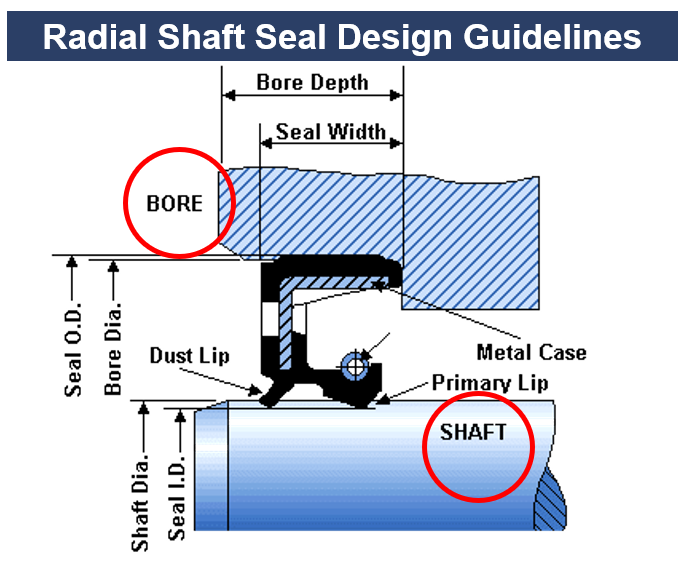

Đường tiếp xúc giữa môi phớt và trục rất hẹp. Khi trục quay, tại đây phải tồn tại một màng dầu cực mỏng để giảm ma sát nhưng vẫn đủ kín để dầu không thoát ra. Hình thái đỉnh nhám, rãnh nhám và hướng vết mài quyết định khả năng giữ và phân bố màng dầu này.
Nếu các đỉnh nhám quá cao hoặc sắc, chúng mài môi phớt như giấy nhám. Nếu bề mặt quá trơn hoặc bị đánh bóng không đúng cách, dầu khó duy trì tại vùng tiếp xúc và môi có thể chạy trong trạng thái bôi trơn kém. Vết xoắn trên trục còn có khả năng vận chuyển dầu dọc theo bề mặt, tạo hiện tượng “bơm dầu” qua phớt.
Một cổ trục nhìn sáng bóng bằng mắt thường vẫn có thể làm Oil Seal rò dầu nếu có lead, vết xoắn, rãnh mòn hoặc sai cấu trúc bề mặt.
Trục quá thô ảnh hưởng đến Oil Seal như thế nào?
Mài mòn môi nhanh
Đỉnh nhám cắt và kéo vật liệu khỏi đường tiếp xúc, làm môi rộng và bẹt.
Tăng nhiệt ma sát
Tiếp xúc không ổn định làm nhiệt cục bộ tăng, dẫn đến chai hoặc cháy môi Oil Seal.
Tạo đường rò
Rãnh sâu có thể nối phía dầu với phía không khí, cho dầu đi qua dưới môi.
Sinh cặn đen
Bột cao su, dầu oxy hóa và mạt kim loại tích tụ quanh phớt.
Mòn cổ trục
Hạt mài bị giữ tại môi tạo rãnh 360° trên vùng tiếp xúc.
Tuổi thọ thất thường
Phớt cùng mã nhưng thời gian sử dụng khác nhau giữa các trục có chất lượng bề mặt khác nhau.
Trục quá bóng có làm Oil Seal bền hơn không?
Không phải lúc nào cũng vậy. Bề mặt cần đủ mịn để không phá môi, nhưng vẫn phải có cấu trúc phù hợp để duy trì màng bôi trơn. Đánh bóng đến mức gương bằng phương pháp không kiểm soát có thể làm thay đổi plateau, tạo vết theo chiều trục hoặc vòng xoắn và làm môi chạy thiếu dầu.
Một lỗi thường gặp là dùng giấy nhám quấn quanh trục rồi kéo qua lại theo một hướng. Cách làm này có thể tạo lead. Khi trục quay, lead hoạt động giống ren rất nhỏ, vận chuyển dầu ra ngoài dù phớt, kích thước và vật liệu đều đúng.
Không dùng cảm giác tay làm tiêu chuẩn: bề mặt “rất mịn” khi sờ chưa cho biết Ra, Rz, đỉnh nhọn hay hướng vết gia công. Khi sự cố lặp lại, nên dùng máy đo độ nhám và kiểm tra lead.

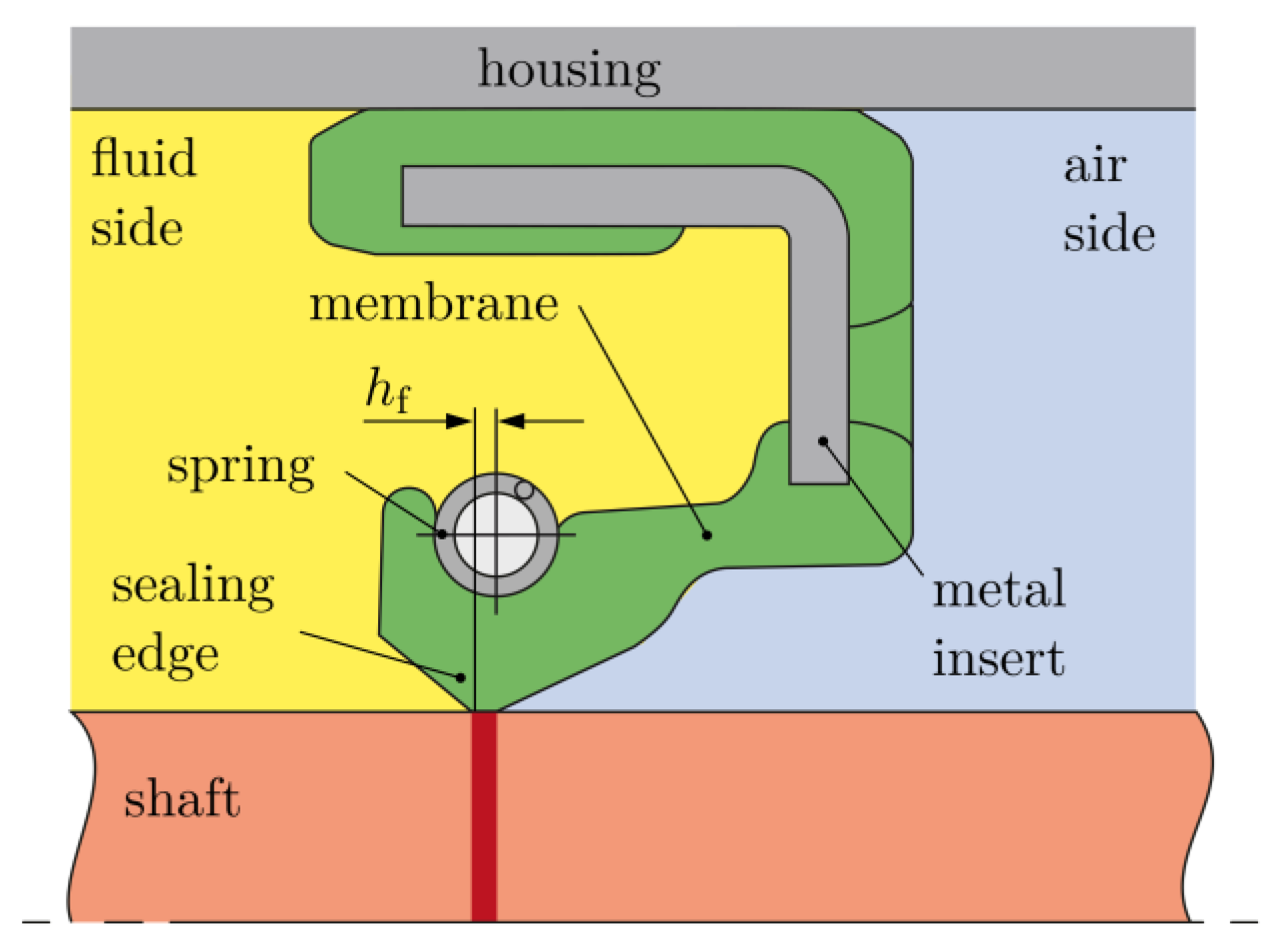

Các thông số bề mặt trục cần kiểm soát
| Thông số | Ý nghĩa đối với Oil Seal | Rủi ro khi không đạt | Cách kiểm tra |
|---|---|---|---|
| Ra | Độ nhám trung bình số học | Không mô tả đầy đủ đỉnh sâu, nhưng giúp sàng lọc bề mặt quá thô/quá mịn | Máy đo độ nhám, đo nhiều vị trí |
| Rz | Đặc trưng chiều cao đỉnh–đáy trong chiều dài lấy mẫu | Đỉnh nhọn hoặc rãnh sâu có thể phá màng dầu và môi phớt | Máy đo có cấu hình tiêu chuẩn phù hợp |
| Lead/vết xoắn | Khả năng bề mặt vận chuyển dầu theo chiều quay | Oil Seal rò dầu dù trị số Ra vẫn đạt | Phương pháp kiểm tra lead hoặc thử sợi chỉ chuyên dụng |
| Độ cứng bề mặt | Khả năng chống tạo rãnh và mài mòn | Trục mềm mòn nhanh, đặc biệt khi có bụi | Thiết bị đo độ cứng và yêu cầu bản vẽ |
| Độ đảo | Mức dịch chuyển hướng kính của vùng chạy phớt | Môi ép lệch, nóng một phía và mất tiếp xúc phía còn lại | Đồng hồ so gần vị trí phớt |
| Đường kính/dung sai | Quyết định độ giãn và lực ép môi | Ma sát quá lớn hoặc lực tiếp xúc không đủ | Panme, đo nhiều hướng và tiết diện |
| Rãnh mòn, xước, rỉ | Khuyết tật cục bộ trên đường chạy | Cắt môi, tạo đường rò và giữ hạt mài | Ánh sáng xiên, kính lúp, đầu dò và đo hình học |
7 dạng hư hỏng liên quan đến bề mặt trục
1. Môi mòn rộng và bóng
Thường liên quan bề mặt thô, tải môi cao, thiếu bôi trơn hoặc tốc độ vượt thiết kế. Cần đo độ nhám thay vì chỉ thay vật liệu cứng hơn.
2. Nhiều rãnh nhỏ quanh môi
Có thể do đỉnh nhám, bụi hoặc mạt kim loại. Kiểm tra lọc dầu, môi chắn bụi và vệ sinh lắp ráp.
3. Rò theo một chiều quay
Đây là dấu hiệu đáng chú ý của lead hoặc gân hồi dầu chọn sai hướng. Đảo chiều quay có thể làm mức rò thay đổi.
4. Cháy lệch một phía
Khả năng cao có độ đảo, lệch tâm hoặc ổ bi rơ hơn là chỉ sai Ra.
5. Rãnh mòn rõ trên cổ trục
Môi cứng, nhiễm bẩn hoặc vật liệu trục không đủ chống mòn có thể tạo rãnh. Xem thêm Cổ trục bị mòn có cần thay không?
6. Phớt mới vẫn rò
Môi mới chạy đúng vào rãnh cũ hoặc bề mặt có lead. Tham khảo bài Oil Seal mới thay vẫn bị rò dầu.
7. Môi bị cắt ngay khi lắp
Ba via, rỉ, cạnh vai và rãnh then có thể làm xước môi trước khi máy chạy. Đây là khuyết tật bề mặt lắp, không phải độ nhám vùng chạy.

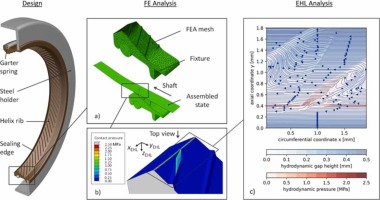

Quy trình kiểm tra độ nhám trục tại hiện trường
- Cô lập thiết bị: thực hiện dừng máy và LOTO theo quy định.
- Ghi nhận vết rò: chụp hướng dầu, cặn và vị trí phớt trước khi tháo.
- Đánh dấu đường chạy: xác định chính xác nơi môi tiếp xúc trên trục.
- Vệ sinh nhẹ: loại dầu và cặn nhưng không đánh bóng làm mất dấu vết.
- Quan sát khuyết tật: kiểm tra xước, rỉ, ba via, rãnh và đổi màu.
- Đo đường kính: dùng panme tại nhiều hướng và hai bên vùng mòn.
- Đo độ đảo: đặt đồng hồ so càng gần vùng phớt càng tốt.
- Đo độ nhám: đo nhiều vị trí, đúng chiều đo và chiều dài lấy mẫu.
- Kiểm tra lead: thực hiện khi rò lặp lại hoặc rò phụ thuộc chiều quay.
- So sánh yêu cầu: đối chiếu bản vẽ, tài liệu phớt và điều kiện vận hành.

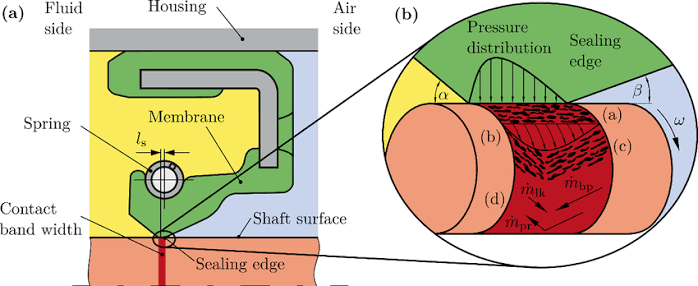

Cách xử lý cổ trục không đạt yêu cầu
| Tình trạng | Giải pháp cân nhắc | Điều kiện cần xác nhận |
|---|---|---|
| Bề mặt bẩn hoặc có cặn nhẹ | Vệ sinh đúng phương pháp | Không làm xước hoặc tạo lead mới |
| Xước/nhám ngoài giới hạn nhưng còn lượng dư | Mài lại theo quy trình phù hợp | Đường kính, dung sai, độ cứng và bề mặt sau gia công |
| Rãnh mòn cục bộ | Cân nhắc Speedi Sleeve | Đường kính trục, chiều rộng vùng chạy và nền trục còn tốt |
| Có vùng chưa mòn bên cạnh | Thay đổi độ sâu lắp phớt | Kết cấu lỗ, vai chặn và đường dầu cho phép |
| Trục cong, đảo lớn, nứt hoặc rỗ sâu | Sửa cơ khí hoặc thay trục | Ống lót không sửa được sai hình học nền |
| Môi phớt đã mòn/cháy | Thay Oil Seal mới sau khi sửa trục | Chọn đúng kích thước, profile và vật liệu Oil Seal |
Sau khi sửa trục: dùng Oil Seal mới, bôi trơn môi bằng chất tương thích, bảo vệ môi khi đi qua ren/rãnh then và ép đúng chiều. Xem hướng dẫn Lắp Oil Seal sai chiều – dấu hiệu nhận biết.
Những sai lầm thường gặp khi xử lý bề mặt trục
- Cho rằng trục càng bóng như gương thì phớt càng bền.
- Chỉ đo Ra mà không kiểm tra Rz, lead và rãnh mòn.
- Dùng giấy nhám thô hoặc đánh theo một hướng tạo vết xoắn.
- Đo độ nhám ngoài vùng môi thực tế rồi dùng làm kết quả đại diện.
- Mài trục nhưng không kiểm tra lại đường kính và độ đảo.
- Lắp phớt mới đúng vào rãnh mòn cũ.
- Dùng keo hoặc mỡ đặc để che khuyết tật bề mặt.
- Đổi từ NBR sang FKM nhưng bỏ qua nguyên nhân cơ khí.
- Không che rãnh then, ren và cạnh sắc khi lắp phớt.
FAQ – Câu hỏi thường gặp
1. Độ nhám trục lắp Oil Seal bao nhiêu là phù hợp?
Nhiều ứng dụng phớt cao su tham khảo Ra khoảng 0,2–0,8 µm và Rz khoảng 1–4 µm, nhưng phải đối chiếu đúng loại phớt, vật liệu, tốc độ và tài liệu nhà sản xuất.
2. Trục đánh bóng như gương có tốt cho Oil Seal không?
Không nhất thiết. Bề mặt quá bóng hoặc đánh sai phương pháp có thể giữ dầu kém hay tạo lead, khiến môi thiếu bôi trơn hoặc bơm dầu ra ngoài.
3. Ra đạt yêu cầu nhưng Oil Seal vẫn rò vì sao?
Có thể do lead, Rz không đạt, rãnh mòn, độ đảo, sai đường kính, lắp lệch, áp suất hoặc sai vật liệu. Ra không mô tả toàn bộ bề mặt.
4. Có thể dùng giấy nhám xử lý cổ trục không?
Chỉ nên thực hiện theo quy trình kỹ thuật được kiểm soát. Chà thủ công tùy ý có thể tạo vết xoắn, sai đường kính và làm tình trạng rò nặng hơn.
5. Rãnh mòn nhẹ có cần thay trục không?
Chưa chắc. Có thể cân nhắc thay đổi vị trí môi, mài phục hồi hoặc Speedi Sleeve nếu nền trục còn tốt và kích thước phù hợp.
6. Độ cứng trục có quan trọng không?
Có. Bề mặt quá mềm dễ hình thành rãnh, nhất là khi môi phớt cứng hoặc có bụi. Yêu cầu độ cứng phải theo ứng dụng và nhà sản xuất.
7. Vì sao Oil Seal chỉ rò khi quay một chiều?
Đây có thể là dấu hiệu của lead trên trục hoặc gân thủy động của phớt không đúng chiều quay. Cần kiểm tra cả hai yếu tố.
8. Thay Speedi Sleeve có cần đổi kích thước Oil Seal không?
Nhiều ống lót sửa trục có thành rất mỏng và được thiết kế dùng với kích thước phớt ban đầu, nhưng phải tuân thủ hướng dẫn của đúng sản phẩm và xác nhận đường kính sau lắp.
Kết luận
Độ nhám cổ trục không chỉ là con số Ra. Tuổi thọ Oil Seal phụ thuộc đồng thời vào hình thái đỉnh–đáy, lead, độ cứng, đường kính, độ đảo và tình trạng rãnh mòn. Khi phớt chặn dầu liên tục rò hoặc mòn sớm, đo và phục hồi đúng bề mặt trục thường hiệu quả hơn việc tiếp tục thay phớt cùng một cách.
