Gland Packing Temapack là gì? Phân tích chuyên sâu các loại dây tết chèn cho bơm, van và thiết bị công nghiệp

1. Gland packing là gì?

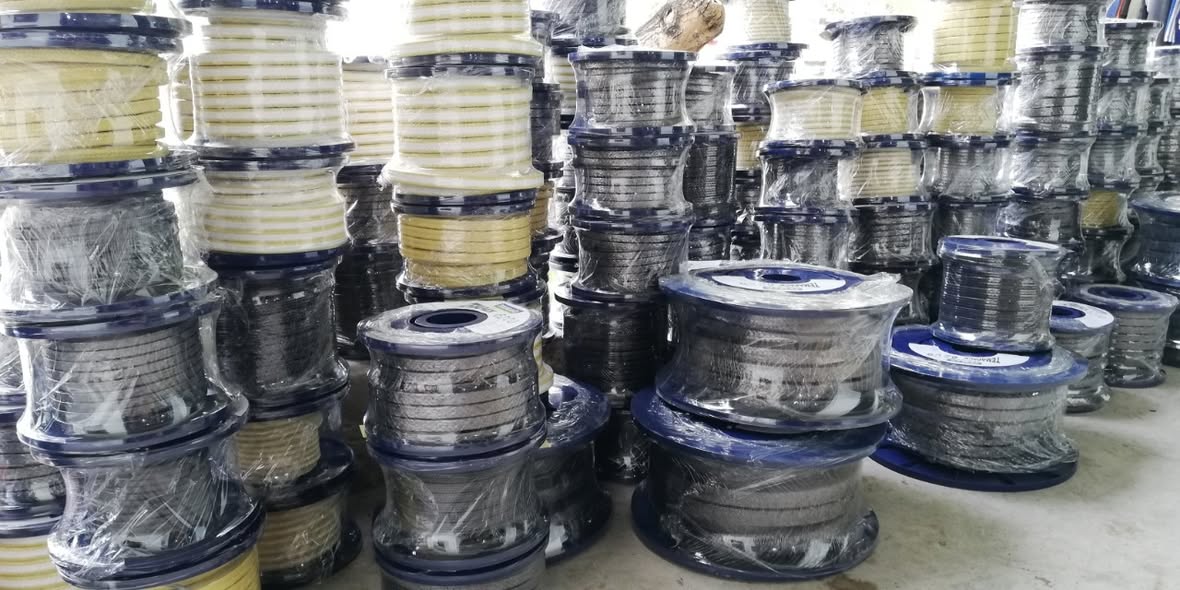

Gland packing là vật liệu làm kín dạng dây, thường có tiết diện vuông, được tết từ nhiều loại sợi kỹ thuật như PTFE, graphite, carbon, aramid, acrylic, ramie, cotton hoặc glass fiber. Dây được cắt thành từng vòng, lắp vào khoang stuffing box, sau đó nén bằng gland follower để tạo lực ôm quanh trục bơm hoặc ty van.

Trong tiếng Việt, gland packing thường được gọi là dây tết chèn, dây chèn trục, dây chèn bơm, dây chèn van, packing chèn trục, gioăng tết chèn hoặc dây packing làm kín. Đây là một trong những giải pháp làm kín truyền thống nhưng vẫn rất quan trọng trong nhà máy vì dễ thay thế, dễ cắt theo kích thước và phù hợp với nhiều môi trường làm việc.

2. Nguyên lý làm kín của dây tết chèn

Một cụm packing gland thường gồm trục hoặc ty van, stuffing box, nhiều vòng packing, gland follower và bulong siết. Khi siết gland follower, các vòng packing bị nén theo phương dọc trục, sau đó nở ngang để ép vào thành hộp chèn và bề mặt trục.

Nguyên lý làm kín của braided packing là tạo ra vùng tiếp xúc có kiểm soát giữa vật liệu packing và trục. Với bơm quay, packing không nên bị siết quá chặt vì cần một lượng rò rất nhỏ để bôi trơn và làm mát. Với van, đặc biệt là valve stem packing, mục tiêu thường là giảm rò rỉ quanh ty van và giữ độ kín ổn định khi đóng mở.

3. Temapack gland packings là gì?

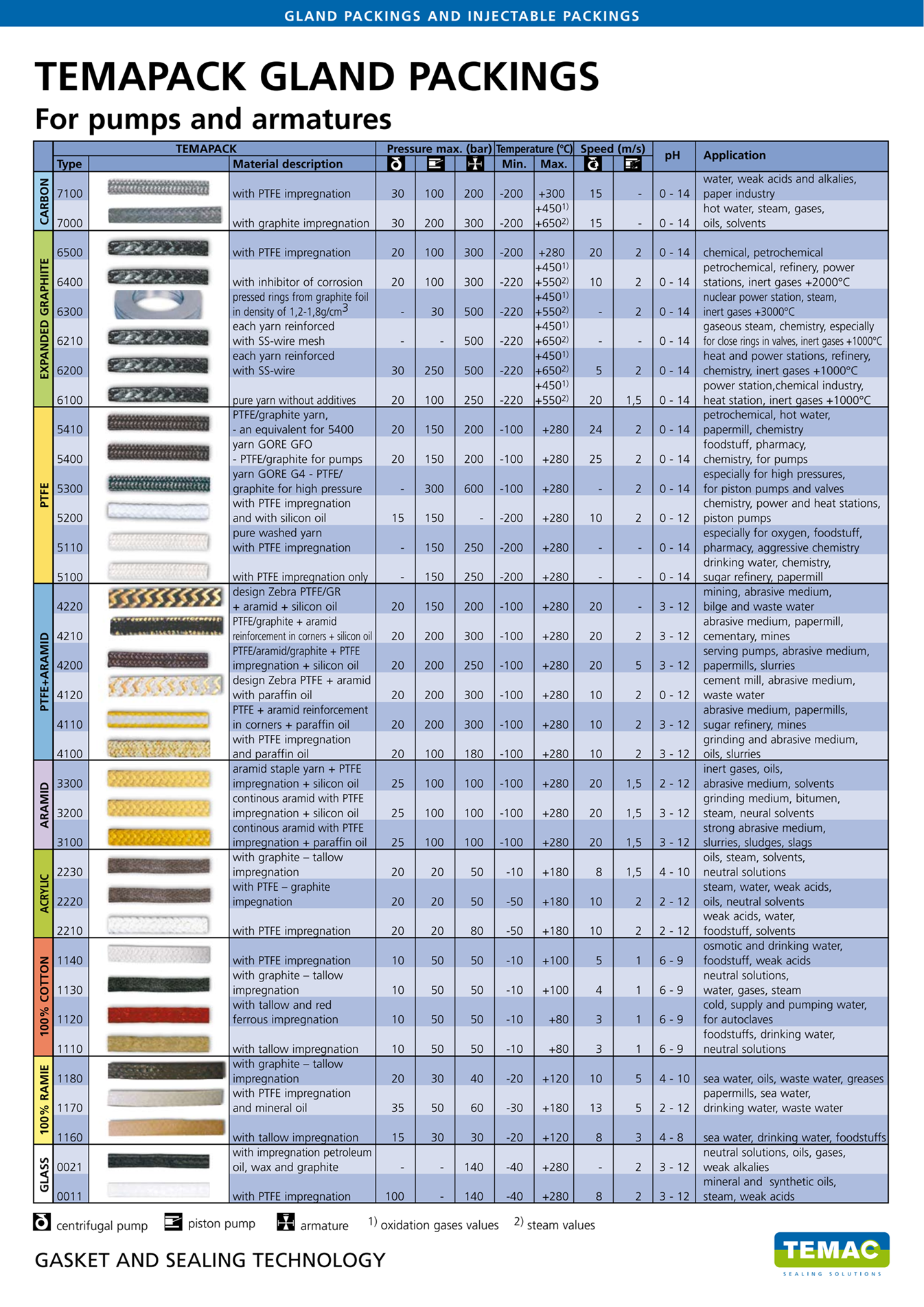

Temapack gland packings là dòng dây tết chèn được phân loại theo vật liệu và ứng dụng cho pumps and armatures, tức bơm và van/cụm thiết bị. Catalogue Temapack trình bày các mã packing theo nhóm vật liệu, kèm thông số áp suất tối đa, nhiệt độ, tốc độ trục, pH và môi trường ứng dụng.

Điểm mạnh của bảng Temapack là giúp kỹ thuật chọn packing không chỉ theo cảm giác “mềm hay cứng”, mà dựa trên điều kiện vận hành cụ thể: bơm ly tâm, bơm piston, van, nước, hơi, dầu, dung môi, hóa chất, bùn mài mòn, môi trường thực phẩm hoặc khí trơ nhiệt độ cao.

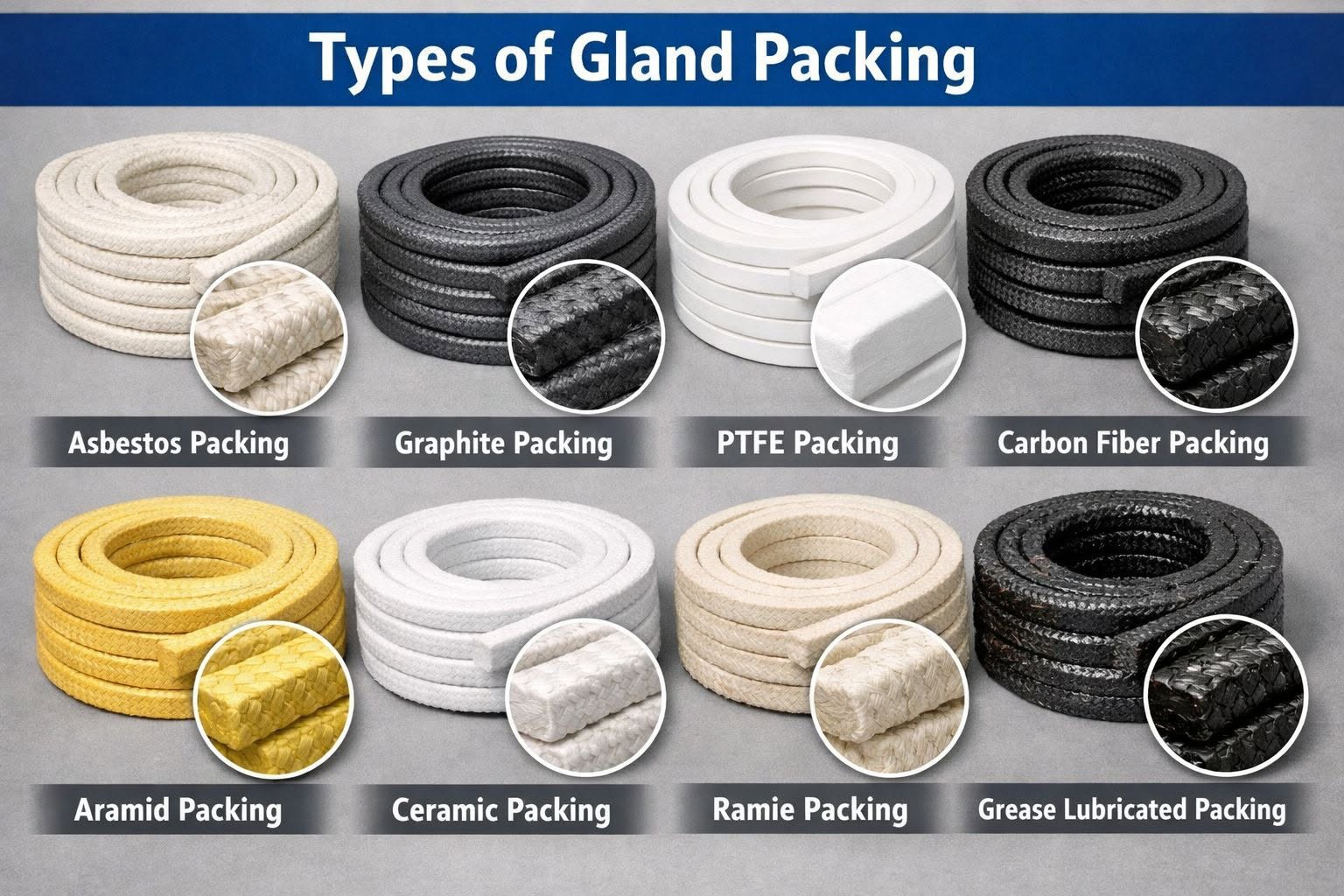

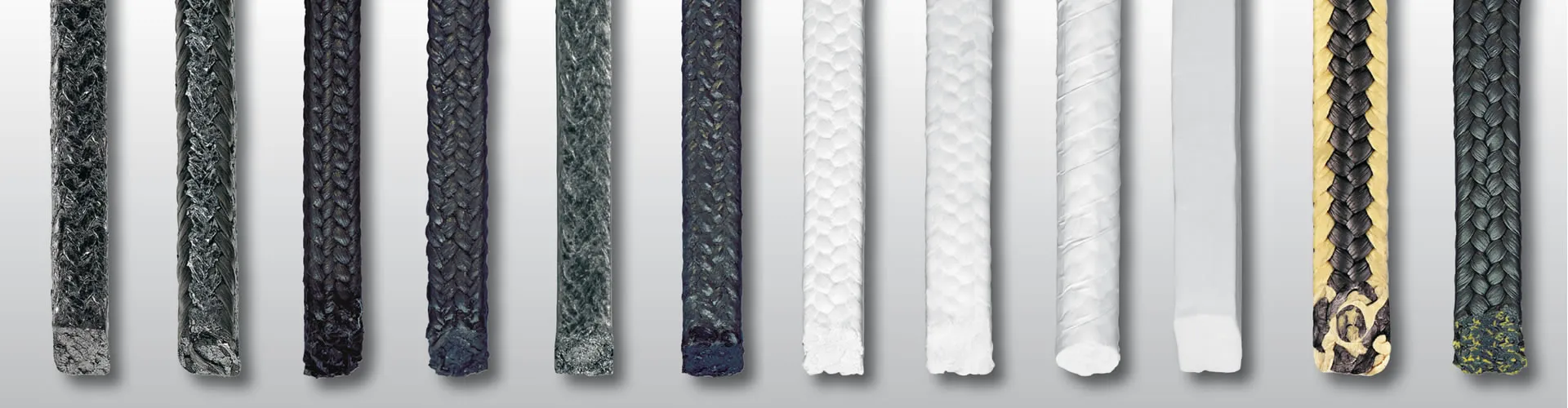

4. Các loại gland packing phổ biến

Khi tìm kiếm types of gland packing, người dùng thường gặp các nhóm vật liệu chính sau. Mỗi nhóm có đặc tính khác nhau và không nên thay thế tùy tiện.

4.1. PTFE gland packing

PTFE gland packing có hệ số ma sát thấp, kháng hóa chất tốt, phù hợp với nước sạch, hóa chất, thực phẩm, dược phẩm, nhà máy giấy và nhà máy đường. Các mã Temapack liên quan gồm Temapack 5100, Temapack 5110, Temapack 5200, 5400, 5410 và 5300.

4.2. Graphite packing và expanded graphite packing

Expanded graphite gland packing phù hợp với nhiệt độ cao, hơi nóng, dầu nóng, khí, dung môi và van. Nhóm Temapack 6100, 6200, 6210, 6300, 6400, 6500 có dải nhiệt độ rất rộng, đặc biệt phù hợp cho nhà máy điện, hóa dầu, lọc dầu, hơi nóng và môi trường nhiệt cao.

4.3. Aramid packing

Aramid packing có độ bền cơ học cao, chịu mài mòn tốt, thường dùng cho bùn, slurry, nước thải, xi măng, giấy, mỏ và môi trường có hạt rắn. Các mã Temapack 3100, 3200, 3300 và nhóm PTFE + aramid như 4100, 4110, 4200, 4210, 4220 rất đáng chú ý.

4.4. Carbon fiber packing

Carbon fiber gland packing chịu nhiệt tốt, dẫn nhiệt tốt, ổn định trong dầu, dung môi, nước nóng, hơi và nhiều môi trường công nghiệp. Temapack 7000 và 7100 thuộc nhóm carbon trong bảng Temapack, dùng cho nước, acid/kiềm yếu, hơi nóng, khí, dầu và dung môi.

4.5. Acrylic packing

Acrylic packing thường dùng cho nước, hơi, dầu, dung môi trung tính và môi trường không quá khắc nghiệt. Temapack 2210, 2220, 2230 là các dòng acrylic có tẩm PTFE, PTFE graphite hoặc graphite tallow tùy ứng dụng.

4.6. Cotton packing và ramie packing

Cotton packing và ramie packing là nhóm vật liệu truyền thống, thường dùng cho nước, nước biển, nước uống, môi trường trung tính, ứng dụng không quá nhiệt và không quá mài mòn. Temapack 1110, 1120, 1130, 1140 thuộc nhóm cotton; Temapack 1160, 1170, 1180 thuộc nhóm ramie.

4.7. Glass fiber packing

Glass fiber packing có khả năng chịu nhiệt và dùng cho dầu, hơi, dung dịch trung tính hoặc môi trường có yêu cầu ổn định nhiệt. Temapack 0011 và 0021 thuộc nhóm glass trong bảng Temapack, có tẩm PTFE hoặc dầu, sáp và graphite.

5. Bảng so sánh vật liệu gland packing

6. Phân tích các nhóm Temapack theo vật liệu

6.1. Temapack carbon: 7100 và 7000

Temapack 7100 là dòng carbon có tẩm PTFE, phù hợp với nước, acid và kiềm yếu, đặc biệt có ứng dụng trong ngành giấy. Temapack 7000 là carbon có tẩm graphite, phù hợp với nước nóng, hơi, khí, dầu và dung môi. Hai dòng này thích hợp khi cần carbon packing có khả năng chịu nhiệt, ổn định và dùng được trong môi trường công nghiệp rộng.

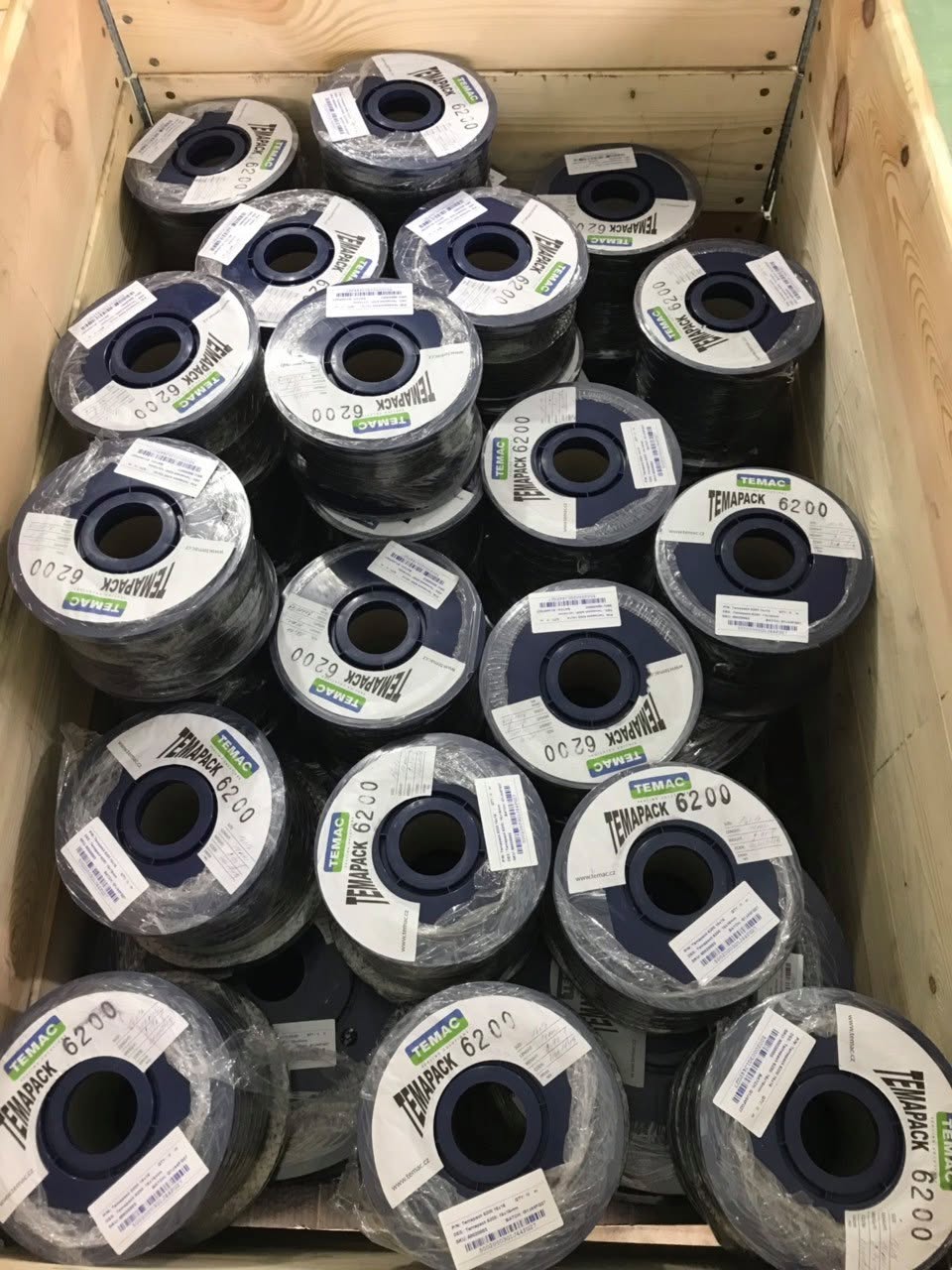

6.2. Temapack expanded graphite: 6100, 6200, 6210, 6300, 6400, 6500

Nhóm expanded graphite là nhóm quan trọng khi làm việc với hơi nóng, khí trơ, hóa dầu, nhà máy điện, lọc dầu và môi trường nhiệt độ cao. Các mã Temapack 6100, 6200, 6210, 6300, 6400, 6500 khác nhau ở cấu trúc sợi, chất tẩm, gia cường dây thép không gỉ, chất ức chế ăn mòn hoặc dạng vòng ép từ graphite foil.

Trong đó, Temapack 6200 và 6210 có gia cường SS-wire hoặc SS-wire mesh, phù hợp hơn cho van, hơi, nhiệt điện, hóa chất và các cụm chịu nhiệt nặng. Temapack 6300 là dạng vòng ép từ graphite foil, thường dùng cho van, hơi, khí trơ và ứng dụng yêu cầu độ kín cao.

6.3. Temapack PTFE và PTFE graphite: 5100, 5110, 5200, 5300, 5400, 5410

Nhóm PTFE gland packing có ưu điểm lớn về kháng hóa chất và ma sát thấp. Temapack 5100 là PTFE yarn tẩm PTFE, dùng cho nước uống, hóa chất, nhà máy đường và nhà máy giấy. Temapack 5110 là pure washed PTFE yarn tẩm PTFE, phù hợp hơn cho oxygen, foodstuff, pharmacy và aggressive chemistry.

Temapack 5400 là dòng GORE GFO PTFE/graphite cho bơm, phù hợp ngành thực phẩm, dược phẩm, hóa chất. Temapack 5410 là PTFE/graphite yarn tương đương cho 5400, dùng cho hóa dầu, nước nóng, nhà máy giấy và hóa chất. Temapack 5300 là GORE G4 PTFE/graphite cho áp suất cao, đặc biệt dùng cho bơm piston và van.

6.4. Temapack PTFE + aramid: 4100, 4110, 4120, 4200, 4210, 4220

Nhóm PTFE + aramid được thiết kế để xử lý môi trường có mài mòn, slurry, nước thải, nhà máy giấy, xi măng và mỏ. Aramid giúp tăng cơ tính, chống mài mòn và chống xé. PTFE giúp giảm ma sát và cải thiện khả năng kháng hóa chất.

Temapack 4100 dùng aramid/PTFE tẩm PTFE và paraffin oil cho grinding và abrasive medium. Temapack 4110 có aramid gia cường góc. Temapack 4200, 4210, 4220 là các dòng kết hợp PTFE/aramid/graphite hoặc thiết kế Zebra cho môi trường mài mòn nặng như bơm bùn, nước thải, xi măng, mỏ và nhà máy giấy.

6.5. Temapack aramid: 3100, 3200, 3300

Temapack 3100 dùng aramid liên tục tẩm PTFE và paraffin oil, phù hợp môi trường mài mòn mạnh như slurries, sludges, slags. Temapack 3200 dùng aramid liên tục tẩm PTFE và silicon oil, phù hợp grinding medium, bitumen, steam và dung môi trung tính. Temapack 3300 dùng aramid staple yarn tẩm PTFE và silicon oil, dùng cho khí trơ, dầu, môi trường mài mòn và dung môi.

6.6. Temapack acrylic: 2210, 2220, 2230

Nhóm acrylic gồm Temapack 2210 tẩm PTFE, Temapack 2220 tẩm PTFE graphite và Temapack 2230 tẩm graphite tallow. Đây là nhóm dùng cho hơi, nước, acid yếu, dầu, dung môi trung tính và dung dịch trung tính. Nhóm này phù hợp cho các ứng dụng không quá khắc nghiệt, cần giải pháp kinh tế và dễ bảo trì.

6.7. Temapack cotton, ramie và glass: 1110–1180, 0011, 0021

Temapack 1140 là cotton tẩm PTFE, dùng cho nước thẩm thấu, nước uống, thực phẩm và acid yếu. Temapack 1110, 1120, 1130 là cotton tẩm tallow, red iron oxide hoặc graphite tallow cho nước, hơi, khí và dung dịch trung tính. Nhóm ramie 1160, 1170, 1180 dùng cho nước biển, nước uống, nước thải, dầu, mỡ và nhà máy giấy. Nhóm glass 0011 và 0021 dùng cho dầu khoáng, dầu tổng hợp, hơi, acid yếu, dung dịch trung tính và kiềm yếu.

7. Bảng chọn nhanh Temapack theo ứng dụng

8. Injectable packing Tempack là gì?

Injectable packing là vật liệu làm kín dạng hợp chất có thể nén hoặc bơm vào stuffing box, thường dùng khi muốn tiết kiệm thời gian tháo lắp, giảm rò rỉ và đạt độ kín cao hơn trong một số điều kiện vận hành. Catalogue Temapack liệt kê nhóm Tempack 100, 200, 300 với ứng dụng cho nước lạnh, nước nóng, nước thải, hơi, bùn, acid yếu, kiềm, nước biển, brine và caustics.

9. Hướng dẫn lắp đặt gland packing

Tuổi thọ của dây tết chèn phụ thuộc rất nhiều vào cách lắp. Cùng một loại packing, nếu cắt sai chiều dài, đặt mối nối trùng nhau, siết quá chặt hoặc không vệ sinh hộp chèn, kết quả có thể rò rỉ hoặc cháy packing rất nhanh.

9.1. Quy trình lắp gland packing dạng vòng

1. Tháo packing cũ bằng gland packing extractor và vệ sinh sạch stuffing box.
2. Kiểm tra trục, sleeve, thành hộp chèn, khe hở và độ đảo trục.
3. Cắt packing theo kiểu butt joint hoặc skive joint, thử vòng đầu tiên trên trục để kiểm tra chiều dài.
4. Lắp từng vòng packing vào hộp chèn, nén nhẹ từng vòng bằng dụng cụ phù hợp.
5. Đặt mối nối các vòng lệch nhau 90° hoặc 180° để tránh tạo đường rò thẳng.
6. Siết gland follower đều hai bên, không siết lệch.
7. Khởi động thiết bị và chỉnh lực siết từ từ đến khi đạt mức rò nhỏ ổn định.

9.2. Kiểm tra khe hở và độ đảo trục

Theo hướng dẫn trong catalogue Temapack, khe hở lớn nhất giữa trục và housing không nên vượt quá 3,0% chiều rộng packing. Độ dịch chuyển tối đa của trục không nên vượt quá 0,1% đường kính trục. Đây là điểm rất quan trọng vì nếu trục đảo hoặc khe hở lớn, packing dễ bị đùn, mòn không đều và rò rỉ.

9.3. Công thức tính chiều dài vòng packing

9.4. Quy trình lắp injectable packing

1. Tháo packing cũ và lantern ring nếu có.
2. Lắp một vòng braided packing chống đùn ở phía trong.
3. Nạp compound vào stuffing box bằng tay hoặc bằng injector.
4. Lắp thêm một vòng braided packing chống đùn ở phía gland side.
5. Đóng gland follower và siết gland nuts để nén compound.
6. Khởi động bơm hoặc van, sau đó chỉnh lực siết dần để đạt rò nhỏ hoặc zero leakage khi điều kiện cho phép.

10. Lỗi thường gặp khi dùng dây tết chèn

11. Sản phẩm và danh mục liên quan tại Sealtech Vietnam

12. Câu hỏi thường gặp về gland packing Temapack

13. Kết luận: Chọn gland packing phải dựa vào môi chất, thiết bị và điều kiện vận hành

Gland packing là giải pháp làm kín quan trọng cho bơm, van và thiết bị công nghiệp. Tuy nhiên, không nên chọn dây tết chèn chỉ dựa vào màu sắc, độ mềm hoặc thói quen sử dụng cũ. Một loại packing dùng tốt cho nước sạch có thể hỏng nhanh trong hóa chất. Một loại chịu mài mòn tốt có thể làm mòn trục nếu lắp sai. Một loại chịu nhiệt tốt có thể không phù hợp với bơm quay tốc độ cao.

Dòng Temapack gland packings có nhiều nhóm vật liệu giúp lựa chọn linh hoạt: PTFE packing cho hóa chất và môi trường sạch, expanded graphite packing cho hơi nóng và nhiệt cao, carbon packing cho dầu và dung môi, aramid packing cho môi trường mài mòn, cotton/ramie packing cho nước và ứng dụng trung bình, glass packing cho dầu và hơi trong điều kiện phù hợp.

Với các hệ thống quan trọng, Sealtech Vietnam khuyến nghị cung cấp đầy đủ thông tin: loại thiết bị, đường kính trục, kích thước stuffing box, môi chất, nhiệt độ, áp suất, tốc độ trục, tình trạng trục, yêu cầu rò rỉ và lịch bảo trì. Những thông tin này giúp chọn đúng dây tết chèn, giảm rò rỉ, giảm mòn trục và tăng độ tin cậy cho thiết bị.
