Cách đọc mã phớt NAK chính xác nhất: Kích thước, kiểu phớt và vật liệu

NAK là nhà sản xuất phớt và giải pháp làm kín có danh mục cho ô tô, hộp số, motor, bơm, thiết bị công nghiệp, thủy lực và máy công trình. Khi bảo trì, việc đọc đúng mã giúp tránh ba sai lầm phổ biến: chọn đúng kích thước nhưng sai kiểu môi; chọn đúng kiểu nhưng sai vật liệu; hoặc dùng phớt tiêu chuẩn cho vị trí có áp suất.

Tài liệu NAK trình bày bảng kích thước theo các cột d1, d2, b, Type, Material và Part No. Trong thực tế mua bán tại Việt Nam, kích thước thường được viết thành d × D × b. Hai cách ghi có cùng logic: đường kính trong theo trục, đường kính ngoài theo lỗ vỏ và chiều rộng phớt.

Các nhóm thông tin cần nhận diện trên phớt NAK: thương hiệu, kiểu phớt, kích thước và vật liệu. Nguồn hình: Sealtech Vietnam.

1. Công thức đọc mã phớt NAK nhanh nhất

Với ví dụ trên:

• NAK: thương hiệu hoặc nhà sản xuất.
• TC: profile có môi làm kín chính mang lò xo, môi chắn bụi phụ và đường kính ngoài bọc cao su.
• 35 mm: đường kính danh nghĩa của trục tại vị trí chạy môi.
• 52 mm: đường kính danh nghĩa lỗ vỏ lắp phớt.
• 7 mm: chiều rộng hoặc chiều dày danh nghĩa của phớt.
• NBR: vật liệu cao su nitrile của phần môi làm kín trong ví dụ.

Thứ tự thể hiện trên mặt phớt có thể khác theo dòng sản phẩm và không phải lúc nào cũng in đầy đủ. Có phớt chỉ còn thương hiệu và kích thước; có phớt đặc chủng chỉ hiện part number. Vì vậy, cần đọc toàn bộ chu vi, cả hai mặt và bao bì trước khi kết luận.

2. Cách đọc kích thước d × D × b

Ví dụ 1: NAK TC 25 × 47 × 7

Phớt kiểu TC dùng cho trục danh nghĩa 25 mm, lỗ vỏ 47 mm và rộng 7 mm. Khi đặt hàng, nên ghi đầy đủ: NAK – TC – 25 × 47 × 7 mm – NBR hoặc FKM – số lượng. Không chỉ gửi “phớt 25” vì có nhiều đường kính ngoài, chiều rộng và profile khác nhau cùng dùng trục 25 mm.

Ví dụ 2: NAK SC 40 × 62 × 8 FKM

Đây là phớt profile SC, không có môi chắn bụi phụ theo cấu hình tiêu chuẩn, đường kính trục 40 mm, lỗ vỏ 62 mm, rộng 8 mm và phần môi bằng FKM. Trước khi thay TC bằng SC hoặc ngược lại, phải xem môi trường bụi, không gian dọc trục và ma sát của môi phụ.

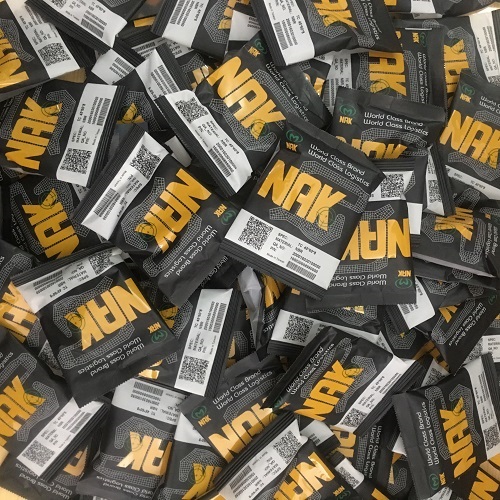

Nên chụp rõ toàn bộ chữ dập nổi hoặc chữ in trên mặt phớt trước khi tháo và vệ sinh. Nguồn hình: Sealtech Vietnam.

Vì sao không đo đường kính lỗ môi để suy ra d?

Môi phớt phải có độ dôi với trục để tạo lực tiếp xúc. Lò xo garter bổ sung và duy trì tải hướng kính. Do đó, đường kính tự do tại môi nhỏ hơn đường kính trục danh nghĩa. Phớt cũ còn có thể giãn, mòn, chai hoặc biến dạng; số đo này càng không đáng tin để xác định size.

3. Giải nghĩa các mã kiểu phớt NAK thường gặp

Trong hệ mã profile NAK phổ biến, chữ đầu mô tả nhóm cấu tạo môi, còn chữ sau mô tả kiểu đường kính ngoài và kết cấu case. Đây là cách đọc hữu ích để nhận diện, nhưng vẫn nên đối chiếu hình cắt và catalog của đúng dòng sản phẩm.

3.1. Chữ đầu: S, T, V và K

3.2. Chữ sau: C, B, A, F và M

3.3. Bảng đọc nhanh mã phổ biến

4. Các mã áp suất và profile đặc biệt

NAK có nhiều thiết kế ngoài TC/SC tiêu chuẩn như TCN, TCV, phớt máy nén, phớt bùn, phớt trục khuỷu và các profile theo thiết bị. Chữ bổ sung không nên được diễn giải bằng suy đoán. Hãy tra đúng catalog hoặc gửi part number, vì:

• Phớt dầu tiêu chuẩn thường chỉ làm việc với chênh áp thấp.
• Profile chịu áp có hình học môi và khả năng chống biến dạng khác phớt TC thông thường.
• Hai phớt cùng kích thước nhưng khác profile áp suất không phải hàng thay thế trực tiếp.
• Giới hạn áp còn phụ thuộc tốc độ, đường kính trục, nhiệt, độ đảo và môi chất.

Nếu phớt cũ có mã TCN, TCV hoặc mã dài không quen thuộc, cần cung cấp ảnh chính diện, ảnh mặt lò xo, ảnh mặt ngoài, kích thước và vị trí máy. Không thay bằng TC chỉ vì lắp vừa lỗ.

5. Cách đọc ký hiệu vật liệu trên phớt NAK

Catalog NAK tiêu chuẩn liệt kê cả NBR và FKM cho nhiều kích thước, nhưng không phải size/profile nào cũng có sẵn ở mọi vật liệu. Để lựa chọn, hãy đọc bài so sánh phớt NBR và FKM và cung cấp môi chất cùng nhiệt độ thực tế.

Màu đen thường gặp ở NBR và màu nâu thường gặp ở FKM trong một số dòng NAK, nhưng màu không phải phương pháp nhận dạng chắc chắn. Không đốt, ngửi hoặc thử hóa chất tùy tiện tại hiện trường. Cách an toàn là truy xuất mã hàng, COA hoặc kiểm tra vật liệu bằng phương pháp phù hợp.

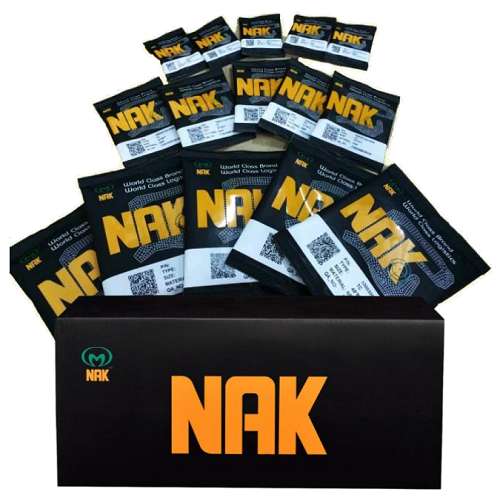

Cùng thương hiệu NAK có nhiều profile, vật liệu và cấu hình môi; kích thước giống nhau chưa đủ để xác định khả năng thay thế. Nguồn hình: Sealtech Vietnam.

6. NAK part number có thể tự giải mã từng chữ số không?

Trong bảng size NAK, một dòng có thể được trình bày như:

Part number là mã định danh sản phẩm để đặt hàng và truy xuất. Không nên tự chia dãy số rồi suy luận từng nhóm là kích thước, vật liệu hoặc năm sản xuất nếu không có quy tắc chính thức cho mã đó. Cách chính xác là tra part number trong catalog, hệ thống của nhà cung cấp hoặc xác nhận với NAK/đơn vị phân phối.

Một part number rất hữu ích khi phớt có hình học đặc biệt không thể mô tả đầy đủ bằng TC và d × D × b. Vì vậy, nếu trên phớt có cả kích thước lẫn dãy số dài, hãy ghi lại cả hai.

7. Có thể đổi mã NAK sang NOK, SKF, CFW hoặc hãng khác không?

Có thể xây dựng bảng cross-reference ở mức profile phổ biến, nhưng đó chỉ là điểm bắt đầu. Ví dụ, mã TC của NAK thường được đối chiếu với nhóm phớt OD cao su, có môi bụi của hãng khác. Tuy nhiên, cần xác nhận thêm:

• Kích thước danh nghĩa và dung sai thực tế.
• Vật liệu môi, độ cứng và khả năng tương thích dầu.
• Vật liệu lò xo và khung kim loại.
• Hình học môi, lực hướng kính và chiều cao contact line.
• Khả năng chịu áp, tốc độ và độ đảo.
• OD cao su hay kim loại, có keo phủ hay gân làm kín tĩnh.
• Hướng bơm của vân hydrodynamic nếu có.

8. Quy trình nhận diện phớt NAK cũ tại hiện trường – 10 bước

1. Chụp trước khi tháo: ghi hướng lắp, phía dầu, phía bụi và vị trí tương quan với vai trục.
2. Vệ sinh nhẹ phần chữ: dùng khăn không xơ; tránh dung môi làm mất chữ hoặc trương cao su.
3. Chụp toàn bộ chu vi: nhiều ký hiệu nằm cách nhau, không xuất hiện trong một ảnh.
4. Ghi nguyên văn: thương hiệu, TC/SC/TCN, kích thước, NBR/FKM, part number và mã bổ sung.
5. Đo cổ trục: lấy đường kính tại vùng chưa mòn và kiểm tra rãnh mòn tại đường chạy môi.
6. Đo lỗ vỏ: đo D ở nhiều hướng; kiểm tra oval, xước và dấu xoay phớt.
7. Đo chiều rộng: tránh phần méo; kiểm tra không gian lắp và vị trí vai chặn.
8. Nhận diện profile: đếm môi, kiểm tra lò xo và OD cao su/kim loại; không chỉ dựa vào chữ đã mờ.
9. Tra catalog: đối chiếu d1 × d2 × b, Type, Material và Part No. trong thư viện catalog Sealtech.
10. Xác nhận điều kiện máy: dầu, nhiệt, tốc độ, áp suất, độ đảo và bụi trước khi đặt phớt thay thế.

9. Mẫu thông tin đặt hàng phớt NAK

Nếu có part number, thêm vào cuối dòng. Nếu chưa xác định vật liệu, không nên bỏ trống điều kiện vận hành; đó là dữ liệu cần thiết để tư vấn. Với phớt cũ đã mất chữ, nên gửi ít nhất ảnh hai mặt, ảnh cạnh, ảnh vị trí lắp và số đo trục/lỗ vỏ.

10. Những sai lầm làm đặt nhầm phớt NAK

11. FAQ – Câu hỏi thường gặp về mã phớt NAK

12. Kết luận

Cách đọc mã phớt NAK đáng tin cậy nhất là kết hợp bốn nhóm thông tin: Type + d × D × b + Material + Part No. Trong đó, kích thước cho biết phớt có lắp vừa hay không; profile cho biết cấu tạo môi và OD; vật liệu quyết định khả năng chịu môi chất, nhiệt; còn part number giúp truy xuất chính xác biến thể.

Nếu thiếu một nhóm thông tin, hãy đo lại máy và tra catalog thay vì suy đoán. Một phớt cùng kích thước nhưng sai môi, sai OD hoặc sai khả năng chịu áp vẫn có thể rò ngay sau khi lắp.

Nguồn kỹ thuật tham khảo: NAK Oil Seal Catalogue – Seal Nomenclature, Seal Selection, Material, Installation Method và Ordering Instructions; NAK Sealing Technologies – Industrial Seal Type C. Nội dung được biên soạn cho mục đích hướng dẫn nhận diện, không thay thế xác nhận part number chính thức.
