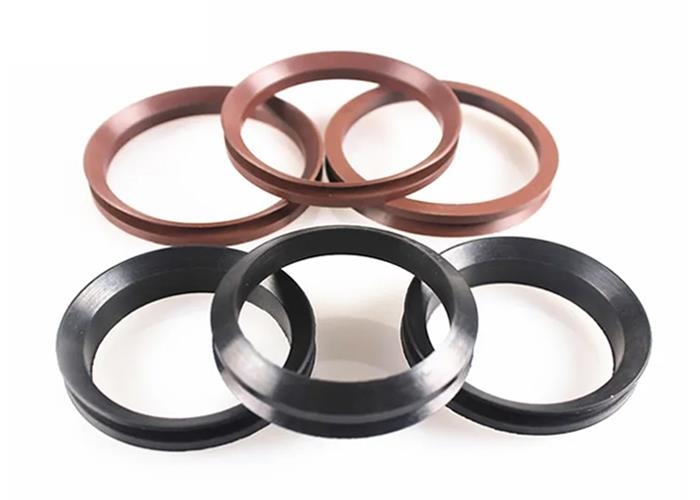

V-ring VL-130 – Phớt mỏng cho trục 125-135 mm
VL-130 là V-ring VL (V-ring Type L) cho trục 125-135 mm, ID 117 mm, OD 130 mm. Từ khóa liên quan gồm phớt chắn bụi, phớt chắn nước, phớt trục quay, vòng làm kín trục, axial shaft seal, V-ring mỏng.
Lưng thẳng và tiết diện hẹp giúp kết hợp thuận lợi với labyrinth seal, đặc biệt trên trục lớn. Môi phớt quay cùng trục, tiếp xúc mặt chặn theo phương trục để đẩy bụi, nước bắn và tạp chất ra ngoài.
Nhận báo giá VL-130Xem bảng V-ring VL1. Hình ảnh V-ring VL-130
Bản vẽ kích thước Type L.
Vị trí môi phớt và mặt tỳ.
Tiết diện VL lưng thẳng, mỏng.
2. Tổng quan
VL-130 là vòng làm kín đàn hồi không áp suất, thân ôm trục và môi tỳ vuông góc với trục. Chiều cao chỉ 10.5 mm giúp lắp trong khe hẹp, phối hợp tốt với labyrinth seal và làm lớp chắn ngoài cho phớt dầu. Kích thước này phù hợp trục máy giấy, gối đỡ đường kính lớn.
3. Thông số kỹ thuật VL-130
| Thông số | Giá trị | Ý nghĩa |
|---|---|---|
| Mã / kiểu | VL-130 / VL | V-ring Type L mỏng |
| ID d | 117 mm | Đường kính trong tự do |
| OD d+2c | 130 mm | Đường kính ngoài |
| Height H(B) | 10.5 mm | Chiều cao tổng thể |
| Shaft d1 | 125-135 mm | Dải trục danh nghĩa |
| A / W(c) | 6 / 6.5 mm | Kích thước tiết diện |
| d2 / d3 | d1+5 / d1+20 | Giới hạn mặt tỳ |
| B1 | 8±1.5 mm | Chiều rộng lắp |
4. Ứng dụng thực tế
trục máy giấy
Phớt mỏng giúp bảo vệ ổ trục mà ít chiếm không gian hướng trục.
gối đỡ đường kính lớn
Thích hợp đường kính lớn, khe lắp thấp và cụm quay chính xác.
Kết hợp labyrinth
Tạo thêm hàng rào chắn bụi, nước và giữ sạch mỡ bôi trơn.
5. Hướng dẫn chọn và lắp
Checklist chọn VL-130
- Đối chiếu d1 = 125-135 mm.
- Kiểm tra ID 117, OD 130, H 10.5 mm.
- Chừa khoảng lắp B1 = 8±1.5 mm.
- Chọn NBR/FKM theo môi trường.
- Đánh giá độ đảo của trục lớn.
Quy trình lắp
- Làm sạch và bo cạnh trục.
- Kéo đều vòng, không xoắn thân mỏng.
- Hướng môi về phía nguồn bẩn.
- Chỉnh đúng B1 và mặt tỳ.
- Quay thử, kiểm tra ma sát.
Với kích thước hoặc vật liệu khác chuẩn, xem phớt làm kín theo yêu cầu.
6. Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Khuyến nghị |
|---|---|---|
| Mòn lệch | Trục đảo hoặc mặt chặn không vuông | Căn đồng tâm và kiểm tra ổ bi |
| Bụi lọt | Môi sai hướng hoặc mất tiếp xúc | Lắp môi hướng nguồn bẩn, chỉnh B1 |
| Cao su chai | Sai vật liệu hoặc nhiệt độ | Đánh giá FKM/HNBR/EPDM |
| Môi nóng | B1 quá nhỏ hoặc mặt tỳ nhám | Chỉnh B1 và hoàn thiện mặt tỳ |
7. Sản phẩm và danh mục liên quan
So sánh V-ring VA, V-ring VS, V-ring VLX, V-ring VE, V-ring VRM, V-ring RME và V-ring VAX.
Các mã V-ring VL: VL-110 · VL-120 · VL-130 · VL-140 · VL-150 · VL-160 · VL-170 · VL-180 · VL-190 · VL-200 · VL-220 · VL-250 · VL-275 · VL-300 · VL-325 · VL-350 · VL-375 · VL-400 · VL-425 · VL-450 · VL-500 · VL-525 · VL-550 · VL-600 · VL-650 · VL-700 · VL-725 · VL-750 · VL-800 · VL-850 · VL-900 · VL-950 · VL-1000 · VL-1050 · VL-1100 · VL-1150 · VL-1200 · VL-1250 · VL-1300 · VL-1350 · VL-1400 · VL-1450 · VL-1500 · VL-1550 · VL-1600 · VL-1650 · VL-1700 · VL-1750 · VL-1800 · VL-1850 · VL-1900 · VL-1950 · VL-2000
8. Câu hỏi thường gặp
VL-130 dùng cho trục bao nhiêu?
Dải trục danh nghĩa d1 là 125-135 mm; cần đo trực tiếp vị trí lắp.
VL khác VA và VS thế nào?
VL có lưng thẳng và chiều dài lắp nhỏ hơn, tập trung vào trục lớn và không gian hướng trục hạn chế.
VL có dùng cùng labyrinth seal được không?
Có. Thiết kế mỏng giúp VL phối hợp thuận lợi với nhiều kết cấu labyrinth, nhưng cần kiểm tra mặt tỳ và B1.
Nên chọn NBR hay FKM?
NBR phù hợp phổ thông; FKM thường dùng khi nhiệt độ hoặc khả năng chịu dầu, hóa chất cần cao hơn.
9. Tư vấn V-ring VL-130
Gửi mã, số lượng, vật liệu, tốc độ, nhiệt độ và ảnh vị trí lắp. Email: info@sealtech.com.vn · Hotline: +84 946 265 720.
