V-ring VL-1100 – Phớt mỏng cho trục 1075-1125 mm
VL-1100 là V-ring VL (V-ring Type L) cho trục 1075-1125 mm, ID 1000 mm, OD 1013 mm. Từ khóa liên quan gồm phớt chắn bụi, phớt chắn nước, phớt trục quay, vòng làm kín trục, axial shaft seal, V-ring mỏng.
Lưng thẳng và tiết diện hẹp giúp tạo lớp chắn ngoài gọn và liên tục, đặc biệt trên trục lớn. Môi phớt quay cùng trục, tiếp xúc mặt chặn theo phương trục để đẩy bụi, nước bắn và tạp chất ra ngoài.
Nhận báo giá VL-1100Xem bảng V-ring VL1. Hình ảnh V-ring VL-1100
Bản vẽ kích thước Type L.

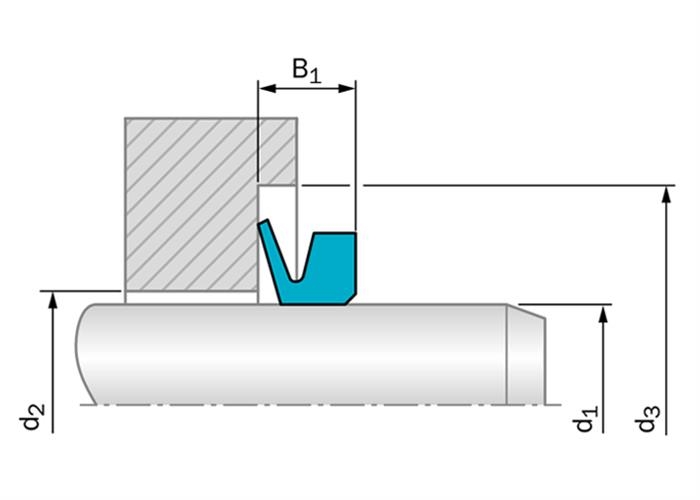

Vị trí môi phớt và mặt tỳ.
Tiết diện VL lưng thẳng, mỏng.
2. Tổng quan
VL-1100 là vòng làm kín đàn hồi không áp suất, thân ôm trục và môi tỳ vuông góc với trục. Chiều cao chỉ 10.5 mm giúp lắp trong khe hẹp, phối hợp tốt với labyrinth seal và làm lớp chắn ngoài cho phớt dầu. Kích thước này phù hợp quạt công nghiệp, trục rotor lớn.
3. Thông số kỹ thuật VL-1100
| Thông số | Giá trị | Ý nghĩa |
|---|---|---|
| Mã / kiểu | VL-1100 / VL | V-ring Type L mỏng |
| ID d | 1000 mm | Đường kính trong tự do |
| OD d+2c | 1013 mm | Đường kính ngoài |
| Height H(B) | 10.5 mm | Chiều cao tổng thể |
| Shaft d1 | 1075-1125 mm | Dải trục danh nghĩa |
| A / W(c) | 6 / 6.5 mm | Kích thước tiết diện |
| d2 / d3 | d1+5 / d1+20 | Giới hạn mặt tỳ |
| B1 | 8±1.5 mm | Chiều rộng lắp |
4. Ứng dụng thực tế
quạt công nghiệp
Phớt mỏng giúp bảo vệ ổ trục mà ít chiếm không gian hướng trục.
trục rotor lớn
Thích hợp đường kính lớn, khe lắp thấp và cụm quay chính xác.
Kết hợp labyrinth
Tạo thêm hàng rào chắn bụi, nước và giữ sạch mỡ bôi trơn.
5. Hướng dẫn chọn và lắp
Checklist chọn VL-1100
- Đối chiếu d1 = 1075-1125 mm.
- Kiểm tra ID 1000, OD 1013, H 10.5 mm.
- Chừa khoảng lắp B1 = 8±1.5 mm.
- Chọn NBR/FKM theo môi trường.
- Đánh giá độ đảo của trục lớn.
Quy trình lắp
- Làm sạch và bo cạnh trục.
- Kéo đều vòng, không xoắn thân mỏng.
- Hướng môi về phía nguồn bẩn.
- Chỉnh đúng B1 và mặt tỳ.
- Quay thử, kiểm tra ma sát.
Với kích thước hoặc vật liệu khác chuẩn, xem phớt làm kín theo yêu cầu.
6. Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Khuyến nghị |
|---|---|---|
| Cao su chai | Sai vật liệu hoặc nhiệt độ | Đánh giá FKM/HNBR/EPDM |
| Môi nóng | B1 quá nhỏ hoặc mặt tỳ nhám | Chỉnh B1 và hoàn thiện mặt tỳ |
| Thân trượt | Trục bẩn hoặc sai dải d1 | Làm sạch và chọn lại đúng mã |
| Mòn lệch | Trục đảo hoặc mặt chặn không vuông | Căn đồng tâm và kiểm tra ổ bi |
7. Sản phẩm và danh mục liên quan
Mã liền trước
Danh mục VL
Mã liền sau
So sánh V-ring VA, V-ring VS, V-ring VLX, V-ring VE, V-ring VRM, V-ring RME và V-ring VAX.
Các mã V-ring VL: VL-110 · VL-120 · VL-130 · VL-140 · VL-150 · VL-160 · VL-170 · VL-180 · VL-190 · VL-200 · VL-220 · VL-250 · VL-275 · VL-300 · VL-325 · VL-350 · VL-375 · VL-400 · VL-425 · VL-450 · VL-500 · VL-525 · VL-550 · VL-600 · VL-650 · VL-700 · VL-725 · VL-750 · VL-800 · VL-850 · VL-900 · VL-950 · VL-1000 · VL-1050 · VL-1100 · VL-1150 · VL-1200 · VL-1250 · VL-1300 · VL-1350 · VL-1400 · VL-1450 · VL-1500 · VL-1550 · VL-1600 · VL-1650 · VL-1700 · VL-1750 · VL-1800 · VL-1850 · VL-1900 · VL-1950 · VL-2000
8. Câu hỏi thường gặp
VL-1100 dùng cho trục bao nhiêu?
Dải trục danh nghĩa d1 là 1075-1125 mm; cần đo trực tiếp vị trí lắp.
VL khác VA và VS thế nào?
VL có lưng thẳng và chiều dài lắp nhỏ hơn, tập trung vào trục lớn và không gian hướng trục hạn chế.
VL có dùng cùng labyrinth seal được không?
Có. Thiết kế mỏng giúp VL phối hợp thuận lợi với nhiều kết cấu labyrinth, nhưng cần kiểm tra mặt tỳ và B1.
Nên chọn NBR hay FKM?
NBR phù hợp phổ thông; FKM thường dùng khi nhiệt độ hoặc khả năng chịu dầu, hóa chất cần cao hơn.
