K01-180 180×200×40 | Phốt ty Rod Packing KASTAS

Sealtech Vietnam – K01 Rod Packing

K01-180 – Rod Packing KASTAS 180×200×40 mm

K01-180 là mã phốt ty thủy lực dạng rod packing kích thước 180×200×40 mm. Theo cách đọc d × D × B, sản phẩm làm việc quanh ty danh nghĩa 180 mm, lắp trong housing D 200 mm và cần chiều cao theo trục B 40 mm.

K01-180180×200×40 mmRod PackingPhốt ty KASTASHydraulic Seal

Mô tả nhanh theo kích thước: D−d = 20 mm, tương đương bề dày hướng kính lý thuyết (D−d)/2 = 10 mm. Tỷ lệ D/d = 1.111 và B/T = 4.00; các chỉ số này giúp phân biệt K01-180 với những biến thể K01 cùng đường kính ty.

K01-180 phù hợp với kiểu rãnh nào?

K01 là kiểu phốt ty nhiều chi tiết dành cho chuyển động tịnh tiến. Khi thay thế, ba số d × D × B phải được đối chiếu đồng thời; cùng một đường kính ty có thể tồn tại nhiều biến thể K01 với rãnh khác nhau.

Riêng K01-180, hình học cho thấy tiết diện hướng kính trung bình và chiều cao lắp trung bình. Điều đó không tự xác định áp suất làm việc, nhưng rất hữu ích khi kiểm tra xem housing hiện hữu có thực sự tương ứng với mã K01-180 hay chỉ có cùng đường kính ty 180 mm.

Đường kính ty d180 mm

Đường kính rãnh D200 mm

Chiều cao B40 mm

Phân tích kỹ thuật kích thước 180×200×40

Thông số	Giá trị	Ý nghĩa khi đối chiếu
Mã	K01-180	Nhận dạng biến thể trong series K01.
d	180 mm	Đường kính ty danh nghĩa cần làm kín.
D	200 mm	Đường kính khoang lắp/housing.
B	40 mm	Chiều cao bộ packing theo phương trục.
D−d	20 mm	Tổng chênh đường kính giữa rãnh và ty.
T=(D−d)/2	10 mm	Bề dày hướng kính lý thuyết của vùng packing.
D/d	1.111	Chỉ số hình học để so nhanh giữa các biến thể.
B/T	4.00	Cho thấy tương quan chiều cao bộ phốt với tiết diện hướng kính.

Ghi chú cấu hình: Catalog/bảng dữ liệu hiện có ghi n = 6. Số lượng phần tử không nên suy ra chỉ từ B vì các mã K01 có thể có cấu hình khác nhau.

Vật liệu và điều kiện làm việc tham khảo của K01

KASTAS xếp K01 trong nhóm Hydraulic Rod Sealing Elements. Chương trình sản phẩm công bố hệ vật liệu gồm NBR, fabric NBR và POM; giới hạn tham khảo của K01 là áp suất tới 400 bar, nhiệt độ khoảng -30…+105°C và tốc độ trượt tới 0,5 m/s. Đây là dữ liệu cho profile/vật liệu tiêu chuẩn, cần giảm tải khi các điều kiện bất lợi xuất hiện đồng thời.

Ứng dụng phù hợp
Lựa chọn K01 thường xuất hiện trong bảo trì xy lanh cỡ lớn, xy lanh cũ hoặc thiết kế gland nhiều mảnh, nơi bộ packing có thể điều chỉnh và thay thế từng cấu phần theo quy trình kỹ thuật.

Rủi ro cần loại trừ
Các giá trị áp suất, nhiệt độ và tốc độ là giới hạn tham khảo của hệ vật liệu tiêu chuẩn, không phải ba mức cực đại để áp dụng đồng thời. Duty cycle và môi chất thực tế vẫn phải được xét riêng.

Cách đo để không nhầm K01-180

Nếu chỉ biết đường kính ty, hãy tra các biến thể cùng d rồi xác nhận D và B. Đây là cách tránh nhầm giữa mã cơ bản và các hậu tố /1, /2, /3.

Với mã này, hãy đặc biệt giữ nguyên số 40 mm ở chiều cao B khi gửi yêu cầu. Nếu chỉ đặt theo “K01 cho ty 180” mà bỏ qua D=200 và B=40, nguy cơ chọn nhầm biến thể là đáng kể.

So sánh các mã K01 gần K01-180

Các mã dưới đây được chọn theo khoảng cách hình học d–D–B để kỹ sư kiểm tra nhanh. Đây là bảng so sánh, không phải danh sách thay thế tương đương.

Mã gần	Kích thước	T=(D−d)/2
K01-180/1	180×210×60 mm	15 mm
K01-170	170×190×40 mm	10 mm
K01-190	190×220×42 mm	15 mm
K01-165	165×195×50,5 mm	15 mm
K01-160/1	160×190×60 mm	15 mm
K01-200	200×220×40 mm	10 mm

Lắp đặt và kiểm tra sau bảo trì

Trước khi lắp K01-180, làm sạch rãnh, loại bỏ ba via và kiểm tra bề mặt ty. Bôi trơn bằng môi chất tương thích với hệ thống; tránh dùng dụng cụ sắc làm cắt mép cao su hoặc vải gia cường. Sau khi lắp, chạy thử ở tải thấp để quan sát rò rỉ, nhiệt và độ êm của hành trình trước khi tăng tải.

Không xử lý triệu chứng bằng cách ép packing quá chặt. Nếu xy lanh rò dầu dù đã thay đúng mã, cần kiểm tra xước ty, lệch tâm, bạc/vòng dẫn hướng mòn, khe hở đùn và chất lượng bề mặt.

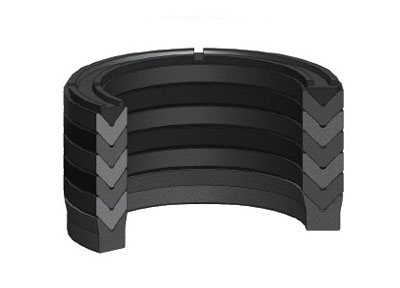

Hình ảnh K01-180

K01-180 Rod Packing 180×200×40 mm Sealtech Vietnam

File PDF kỹ thuật K01 đang nhúng

File PDF có sẵn trong dữ liệu gốc được giữ nguyên để tra cứu catalog và đối chiếu profile khi cần.

Đầy đủ mã K01 trong danh sách sản phẩm

Toàn bộ sản phẩm trong file được đặt ở đây để tạo cụm internal link sâu. Mỗi liên kết mở ở tab mới; nên dùng bảng để đối chiếu mã, kích thước và biến thể trước khi đặt hàng.

Mã hàng	Sản phẩm / kích thước
K01-180	180×200×40 (đang xem)
K01-180/1	180×210×60
K01-190	190×220×42
K01-200	200×220×40
K01-200/1	200×230×60
K01-210	210×240×50
K01-215	215×245×41
K01-220	220×240×40
K01-230	230×260×58
K01-240/1	240×260×46
K01-240	240×270×60
K01-250	250×270×42
K01-260	260×290×60
K01-290	290×320×35
K01-300	300×330×60
K01-310	310×340×60
K01-320	320×350×60
K01-320/1	320×360×46
K01-330	330×360×60
K01-360	360×390×60
K01-360/1	360×400×55
K01-370	370×400×55
K01-400/1	400×430×46
K01-400	400×440×65
K01-420	420×460×80
K01-440	440×480×68
K01-450	450×490×65
K01-008	8×18×18,5
K01-010	10×20×18,5
K01-012	12×22×18,5
K01-013	13,5×25×16,5
K01-014	14×24×18,5
K01-015	15×25×18,5
K01-015/1	15×32×25
K01-016	16×26×18,5
K01-018	18×28×18,5
K01-018/1	18×32×23,5
K01-020	20×30×18,5
K01-020/1	20×32×22,5
K01-022	22×32×18,5
K01-022/1	22×34×22,5
K01-025	25×37×22,5
K01-025/1	25×40×22,5
K01-028	28×40×22,5
K01-028/1	28×43×22,5
K01-030	30×42×22,5
K01-030/1	30×45×22,5
K01-030/2	30×50×37
K01-032	32×44×22,5
K01-032/2	32×45×22,5
K01-032/1	32×47×22,5
K01-035	35×47×22,5
K01-035/1	35×50×22,5
K01-036	36×48×22,5
K01-036/1	36×51×22,5
K01-040	40×52×22,5
K01-040/1	40×55×22,5
K01-040/2	40×55×25
K01-040/3	40×56×22,5
K01-042	42×54×22,5
K01-042/1	42×57×22,5
K01-045/2	45×55×22
K01-045	45×60×22,5
K01-045/3	45×62×26
K01-045/1	45×65×22,5
K01-047	47×65×33
K01-048	48×63×22,5
K01-050	50×65×22,5
K01-050/1	50×70×30
K01-055/2	55×67×24
K01-055	55×70×22,5
K01-055/1	55×75×30
K01-056	56×71×22,5
K01-056/2	56×72×49
K01-056/1	56×76×37
K01-060	60×75×22,5
K01-060/1	60×80×37
K01-060/3	60×85×37
K01-063	63×78×22,5
K01-063/1	63×83×37
K01-063/2	63,5×78×40
K01-065	65×80×22,5
K01-065/1	65×85×40
K01-070	70×85×22,5
K01-070/1	70×90×40
K01-075/2	75×87×25
K01-075	75×90×22,5
K01-075/1	75×95×40
K01-075/3	75×100×34
K01-078	78×100×35
K01-080	80×95×22,5
K01-080/1	80×100×40
K01-085/2	85×95×22,5
K01-085	85×100×22,5
K01-085/1	85×105×40
K01-090	90×105×22,5
K01-090/3	90×110×22,5
K01-090/2	90×110×26
K01-090/1	90×110×40
K01-095	95×120×50
K01-100	100×115×30
K01-100/1	100×120×40
K01-105	105×120×30
K01-105/1	105×125×40
K01-105/2	105×130×40
K01-110	110×125×30
K01-110/1	110×130×40
K01-115	115×130×30
K01-115/2	115×140×30
K01-115/1	115×140×46
K01-120	120×140×49
K01-120/1	120×145×46
K01-125	125×140×34
K01-125/1	125×150×46
K01-130	130×155×42,5
K01-135/1	135×160×40
K01-135	135×160×55
K01-140	140×155×34
K01-140/2	140×160×32
K01-140/1	140×165×46
K01-140/3	140×170×60
K01-150	150×170×40
K01-150/1	150×180×60
K01-160/2	160×175×34
K01-160	160×180×40
K01-160/1	160×190×60
K01-165	165×195×50,5
K01-170	170×190×40
Rod seal K01	Tổng quan series

Sản phẩm và danh mục liên quan

Rod Seal K01 – trang tổng Rod Seal – Phốt ty thủy lực Hydraulic Seal – Phớt thủy lực Piston Seal – Phớt piston Wiper Seal – Phớt chắn bụi Wear Ring – Vòng dẫn hướng Back-up Ring – Vòng chống đùn Seal Kit – Bộ phớt xy lanh Make to Ordered Parts KASTAS Tài liệu kỹ thuật

FAQ riêng cho K01-180

K01-180 có kích thước bao nhiêu?

Kích thước danh nghĩa là 180×200×40 mm, đọc theo thứ tự d × D × B: ty 180 mm, housing 200 mm và chiều cao bộ packing 40 mm.

Có thể thay K01-180 bằng một K01 khác cùng d=180 mm không?

Không nên. Chỉ cùng d chưa đủ; phải trùng D, B và cấu hình bộ packing. Hậu tố /1, /2, /3 thường là dấu hiệu cần kiểm tra kỹ biến thể hình học.

Khi nào cần kiểm tra Wear Ring cùng K01?

Khi ty có tải ngang, xước không đều, phốt mới nhanh mòn hoặc rò tái diễn. Wear Ring mòn có thể làm ty lệch tâm và tăng tải lên môi làm kín.

Cần kiểm tra K01-180 trước khi đặt?

Gửi ảnh mẫu cũ, kích thước d × D × B, áp suất, loại dầu, nhiệt độ và tình trạng ty để Sealtech Vietnam hỗ trợ đối chiếu mã K01, cấu hình làm kín và các phớt đi kèm.
