O-ring bị nứt bề mặt – 10 nguyên nhân và cách nhận biết

1. O-ring bị nứt bề mặt được nhận biết như thế nào?

Tại nhà máy, biểu hiện thường được mô tả là xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt. Mô tả này mới là triệu chứng, chưa phải nguyên nhân. Cùng một dấu vết có thể đến từ thiết kế rãnh, vật liệu, môi chất, chế độ áp suất hoặc thao tác lắp; ngược lại, một nguyên nhân có thể tạo nhiều dấu vết theo thời gian.

Trước khi tháo, cần ghi thời điểm bắt đầu rò, số giờ chạy, tải máy, nhiệt độ, lần thay seal gần nhất và thay đổi gần đây về dầu, chất tẩy hoặc quy trình. Sau khi tháo, không kéo giãn, rửa hoặc cạo bề mặt vòng. Việc giữ nguyên chứng cứ giúp phân biệt hư hỏng ban đầu với vết tạo ra trong lúc tháo.

Dấu vết nibbling trên O-ring. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

2. 10 nguyên nhân gây o-ring bị nứt bề mặt

Dấu vết nibbling trên O-ring. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

O-ring hư hỏng do khí cao áp và giải nén nhanh. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

O-ring thay đổi hình dạng do suy giảm vật liệu. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

Vết nứt trên bề mặt O-ring. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

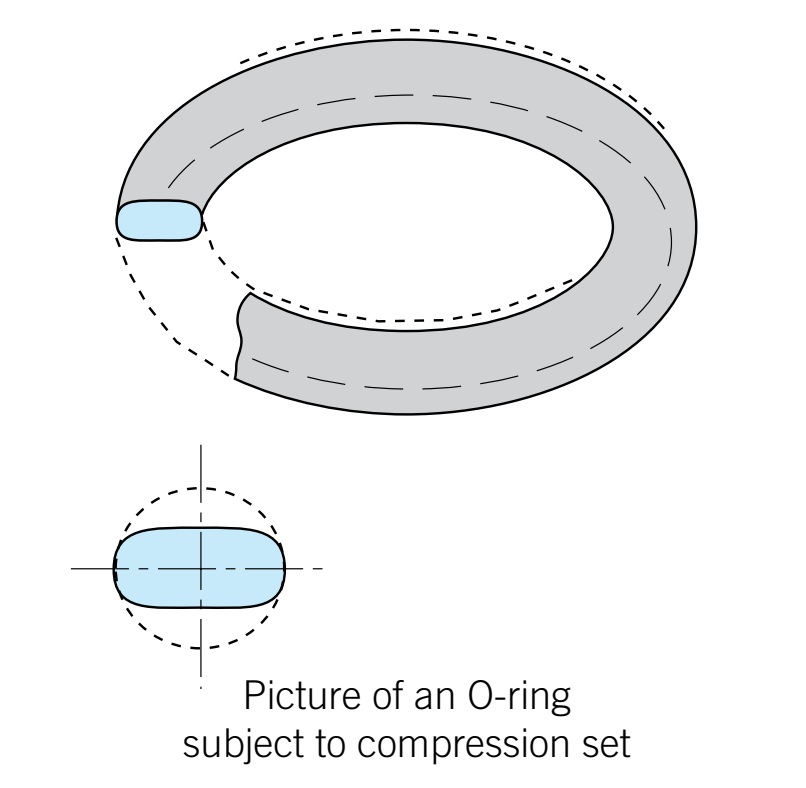

O-ring bị biến dạng dư sau thời gian chịu ép. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

3. Quy trình kiểm tra hiện trường 10 bước

1. Bước 1: Cô lập năng lượng. Dừng máy, khóa nguồn, xả áp có kiểm soát và xác nhận không còn năng lượng tích trữ. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
2. Bước 2: Ghi nhận hiện trạng trước tháo. Chụp vùng rò, tư thế lắp, hướng áp, nhiệt độ và thông số điều khiển. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
3. Bước 3: Đánh dấu định hướng. Đánh dấu phía áp cao/thấp, hướng chuyển động và vị trí tương quan của vòng với thân máy. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
4. Bước 4: Tháo không tạo vết mới. Dùng dụng cụ đầu tù; không nạy bằng tua vít hoặc kéo vòng qua cạnh sắc. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
5. Bước 5: Bảo quản mẫu hỏng. Cho vào túi sạch có nhãn, không rửa bằng dung môi và không trộn với vòng khác. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
6. Bước 6: Quan sát 360 độ. Dùng kính phóng đại, ánh sáng xiên; ghi loại, hướng, độ sâu và phân bố dấu vết. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
7. Bước 7: Đo O-ring và rãnh. Đo ID, tiết diện, độ sâu/rộng rãnh, khe hở, độ tròn, đồng tâm và bề mặt. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
8. Bước 8: Rà soát điều kiện vận hành. Lấy áp suất đỉnh, chu kỳ, nhiệt tại seal, môi chất và mọi hóa chất tiếp xúc. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
9. Bước 9: Lập giả thuyết và kiểm chứng. Xếp tối thiểu ba khả năng, tìm bằng chứng ủng hộ và bằng chứng loại trừ từng khả năng. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.
10. Bước 10: Khắc phục và chạy xác nhận. Sửa nguyên nhân gốc, lắp đúng quy trình, tăng tải theo bước và lưu kết quả sau chạy. Với sự cố o-ring bị nứt bề mặt, cần ghi riêng biểu hiện “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt”.

4. Bảng so sánh nguyên nhân – cách kiểm tra – cách khắc phục

5. Phân tích chuyên sâu theo tám trục điều kiện

1. Trục kiểm tra áp suất

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện giá trị làm việc, áp suất đỉnh, tốc độ tăng/giảm và khả năng đảo chiều. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

2. Trục kiểm tra nhiệt độ

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện nhiệt môi chất, nhiệt môi trường và nhiệt ma sát ngay tại đường seal. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

3. Trục kiểm tra môi chất

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện dầu hoặc khí chính, phụ gia, dung môi vệ sinh, mỡ lắp và tạp chất. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

4. Trục kiểm tra chuyển động

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện tĩnh, tịnh tiến, dao động hay quay; tốc độ, hành trình và tải ngang. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

5. Trục kiểm tra hình học rãnh

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện độ ép, độ giãn, gland fill, khe hở đùn, bán kính và vát dẫn. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

6. Trục kiểm tra bề mặt

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện độ nhám, hướng vết gia công, độ cứng, lớp phủ và khuyết tật cục bộ. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

7. Trục kiểm tra vật liệu

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện polymer nền, compound, độ cứng, lô, tuổi kho và lịch sử nhiệt. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

8. Trục kiểm tra thao tác

Đối với o-ring bị nứt bề mặt, hồ sơ phải thể hiện dụng cụ, độ sạch, lubricant, cách đi qua ren/lỗ ngang và bước kiểm tra sau lắp. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

6. Cách lập báo cáo nguyên nhân gốc

Một báo cáo tốt không chỉ ghi “thay O-ring mới”. Hãy mô tả failure mode, vị trí và hướng dấu vết; liệt kê dữ liệu đo; nêu các giả thuyết đã loại; xác định nguyên nhân trực tiếp, nguyên nhân góp phần và lỗ hổng kiểm soát. Với o-ring bị nứt bề mặt, ảnh vòng hỏng phải đi kèm ảnh rãnh và ảnh toàn cụm để giữ bối cảnh.

Hành động khắc phục cần tách thành ba lớp: containment để đưa máy về trạng thái an toàn; corrective action để loại nguyên nhân đã xác nhận; preventive action để tránh lặp trên thiết bị tương tự. Mỗi hành động phải có người chịu trách nhiệm, thời hạn, tiêu chí nghiệm thu và dữ liệu sau chạy.

Mẫu dữ liệu tối thiểu cần lưu

• Mã máy, vị trí seal, ngày lắp và ngày phát hiện.
• Mã O-ring, kích thước, compound, Shore, lô và nhà cung cấp.
• Môi chất đầy đủ, phụ gia, hóa chất vệ sinh và lubricant.
• Áp suất thường, áp đỉnh, nhiệt độ tại seal, tốc độ và số chu kỳ.
• Bản vẽ rãnh, kết quả đo, độ nhám, đồng tâm và khe hở.
• Ảnh trước tháo, trong rãnh, sáu góc vòng hỏng và mẫu đối chứng.

7. Phụ lục phiếu kiểm chứng từng giả thuyết

Phiếu kiểm chứng 1: Ozone tấn công vùng kéo giãn

Đối với giả thuyết “ozone tấn công vùng kéo giãn”, bằng chứng xác nhận là kết quả xác định hướng nứt và nguồn điện tạo ozone. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã cách ly nguồn và chọn vật liệu kháng ozone; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 2: Lão hóa nhiệt

Đối với giả thuyết “lão hóa nhiệt”, bằng chứng xác nhận là kết quả đo độ cứng, màu và nhiệt lịch sử. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã hạ nhiệt hoặc dùng compound nhiệt cao; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 3: Oxy hóa

Đối với giả thuyết “oxy hóa”, bằng chứng xác nhận là kết quả so sánh bề mặt ngoài với lõi vật liệu. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã hạn chế oxy/nhiệt và đổi elastomer; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 4: Kéo giãn ID quá mức

Đối với giả thuyết “kéo giãn id quá mức”, bằng chứng xác nhận là kết quả tính stretch thực và đo tiết diện sau lắp. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã chọn size đúng, sửa đường kính rãnh; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 5: Uốn lặp lại và mỏi cơ học

Đối với giả thuyết “uốn lặp lại và mỏi cơ học”, bằng chứng xác nhận là kết quả đếm chu kỳ và quan sát vị trí nứt cố định. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã giảm biến dạng chu kỳ và tối ưu gland; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 6: Spiral failure trong chuyển động

Đối với giả thuyết “spiral failure trong chuyển động”, bằng chứng xác nhận là kết quả tìm vết chéo quanh vòng và dấu lăn. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã sửa đồng tâm, bôi trơn và chống xoắn; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 7: Hóa chất gây giòn

Đối với giả thuyết “hóa chất gây giòn”, bằng chứng xác nhận là kết quả rà soát dung môi, dầu và chất tẩy. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã đổi compound và loại hóa chất không phù hợp; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 8: Nhiệt độ thấp dưới giới hạn

Đối với giả thuyết “nhiệt độ thấp dưới giới hạn”, bằng chứng xác nhận là kết quả đối chiếu rò/nứt lúc khởi động lạnh. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã chọn vật liệu linh hoạt ở nhiệt thấp; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 9: Vết cắt lắp đặt phát triển thành nứt

Đối với giả thuyết “vết cắt lắp đặt phát triển thành nứt”, bằng chứng xác nhận là kết quả tìm điểm khởi phát tại cạnh sắc hoặc ren. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã sửa đường lắp và dùng sleeve; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 10: Tuổi kho và điều kiện bảo quản

Đối với giả thuyết “tuổi kho và điều kiện bảo quản”, bằng chứng xác nhận là kết quả kiểm tra lô, ngày sản xuất và bao bì. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã FIFO, bao kín, tránh UV/ozone/biến dạng; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện xuất hiện vết chân chim, nứt hướng tính, nứt xoắn hoặc rạn tại vùng chịu kéo và nhiệt; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

7. 11 bài viết và trang liên quan

• O-ring công nghiệp
• 12 lỗi O-ring thường gặp
• Đọc dấu vết O-ring hỏng
• Phân tích lỗi O-ring theo Parker
• O-ring bị phồng
• O-ring bị cắt sau vài ngày
• Vật liệu FFKM
• Vật liệu PTFE
• Vật liệu silicone
• Oil Seal
• Tư vấn giải pháp làm kín

8. FAQ về o-ring bị nứt bề mặt

9. Kết luận

O-ring bị nứt bề mặt không nên được xử lý bằng cách thử ngẫu nhiên nhiều loại vòng. Hãy bảo toàn mẫu hỏng, kiểm tra đủ bốn nhóm: vận hành, vật liệu, phần cứng và lắp đặt; sau đó chạy xác nhận có dữ liệu. Cách làm này giảm dừng máy lặp lại và tạo tiêu chuẩn lựa chọn seal có thể dùng cho các thiết bị tương tự.

Nguồn kỹ thuật: Parker O-Ring Handbook – Section X Failure Modes; ERIKS O-ring Technical Handbook – Troubleshooting; ảnh minh họa thuộc thư viện kỹ thuật Sealtech Vietnam. Nội dung biên soạn độc lập, cần xác nhận bằng dữ liệu compound và thử nghiệm ứng dụng thực tế.
