12 lỗi O-ring thường gặp
12 lỗi O-ring thường gặp – dấu hiệu, nguyên nhân và cách khắc phục
O-ring bị hỏng thường để lại dấu vết khá rõ: vết cắt sắc, mép bị nham nhở, tiết diện dẹt, bề mặt phồng, nứt tròn hoặc vết xoắn chéo. Đọc đúng dấu hỏng giúp kỹ thuật viên phân biệt lỗi lắp đặt, sai vật liệu, nhiệt độ cao, khe hở lớn và áp suất bất thường—thay vì tiếp tục thay O-ring cùng loại rồi chờ sự cố lặp lại.
Cơ sở tham khảo: bài viế dựa trên kinh nghiệm thực tế trong quá trình lắp đặt bảo trì, sửa chữa, kết hợp cách tiếp cận kiểm tra hiện trường cho bảo trì công nghiệp. Giới hạn nhiệt, áp suất, độ cứng và độ ép phải được xác nhận theo compound, kích thước và thiết kế rãnh thực tế.
Đọc O-ring hỏng trước khi vứt bỏ
O-ring cũ là bằng chứng quan trọng nhất. Trước khi tháo, hãy chụp vị trí rò, chiều áp suất, hướng chuyển động và trạng thái rãnh. Sau khi tháo, không kéo giãn, cắt hoặc lau bằng dung môi vì những thao tác này có thể tạo dấu hỏng mới.
Quan sát hình dạng
Tròn, dẹt, xoắn, phồng hay bị mất vật liệu ở mép.
Kiểm tra bề mặt
Vết xước, cắt, nứt, rộp, đổi màu, dính hoặc chai cứng.
Ghi điều kiện
Môi chất, nhiệt, áp suất, chuyển động, thời gian hỏng và chu kỳ máy.
Không kết luận theo màu: màu đen, nâu, xanh hay đỏ không xác định chắc chắn vật liệu O-ring. Cần dùng mã compound, chứng từ vật liệu hoặc phân tích phù hợp.
12 dạng hư hỏng O-ring phổ biến

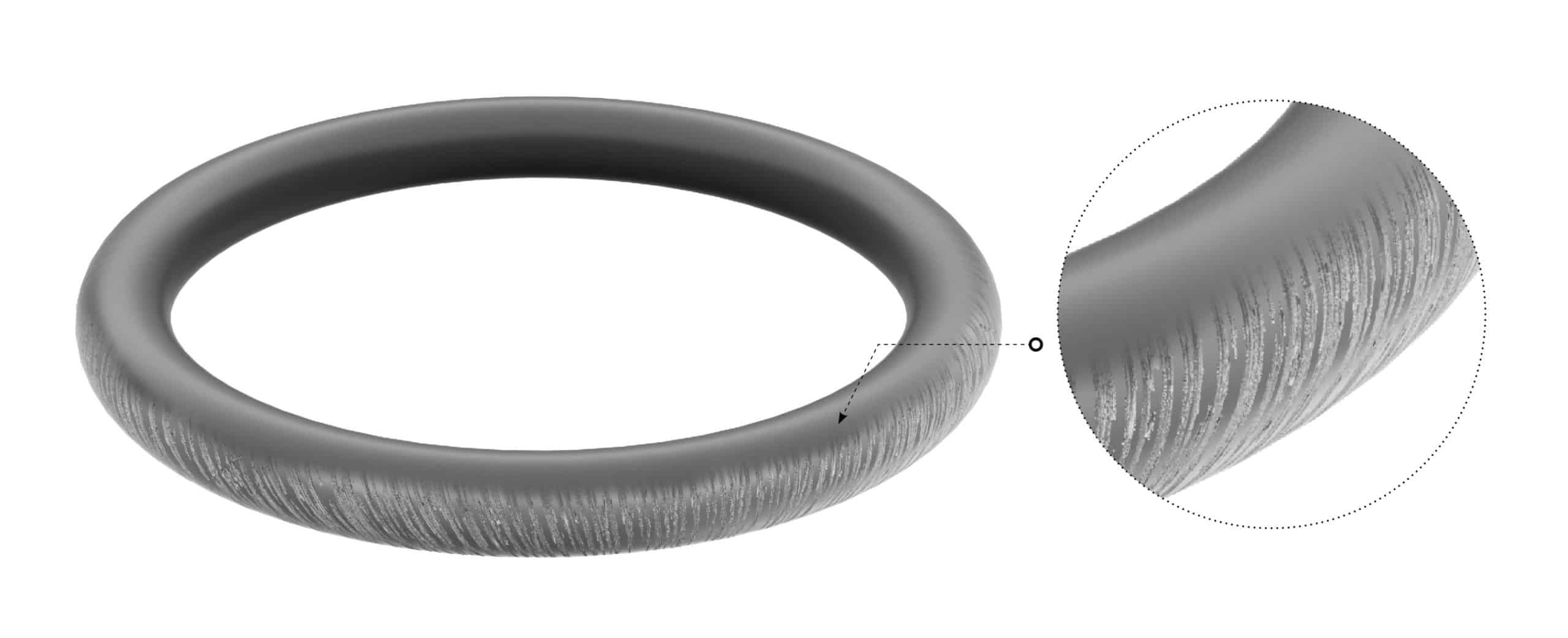

1. O-ring bị mài mòn bề mặt
Dấu hiệu: bề mặt bị cạo, xước nhẹ đến sâu, có vùng mất vật liệu hoặc đứt.
Nguyên nhân: ma sát liên tục trong ứng dụng động, thiếu bôi trơn, bề mặt chi tiết quá thô, lệch tâm hoặc có hạt bẩn.
Khắc phục: dùng chất bôi trơn tương thích, cải thiện bề mặt, lọc tạp chất, kiểm tra độ đồng tâm và cân nhắc vật liệu/độ cứng có khả năng chịu mài mòn phù hợp.
2. O-ring suy giảm do hóa chất
Dấu hiệu: nứt, đổi màu, xuất hiện đốm, độ cứng thay đổi; O-ring có thể mềm nhão hoặc chai cứng và biến dạng.
Nguyên nhân: compound không tương thích với dầu, dung môi, chất tẩy rửa, phụ gia hoặc hỗn hợp môi chất. Nhiệt và áp suất cao thường làm quá trình diễn ra nhanh hơn.
Khắc phục: xác định đầy đủ tên hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc; tra bảng tương thích của đúng compound. Cân nhắc NBR, EPDM, FKM, silicone, PTFE hoặc FFKM theo ứng dụng—không chọn theo kinh nghiệm chung.

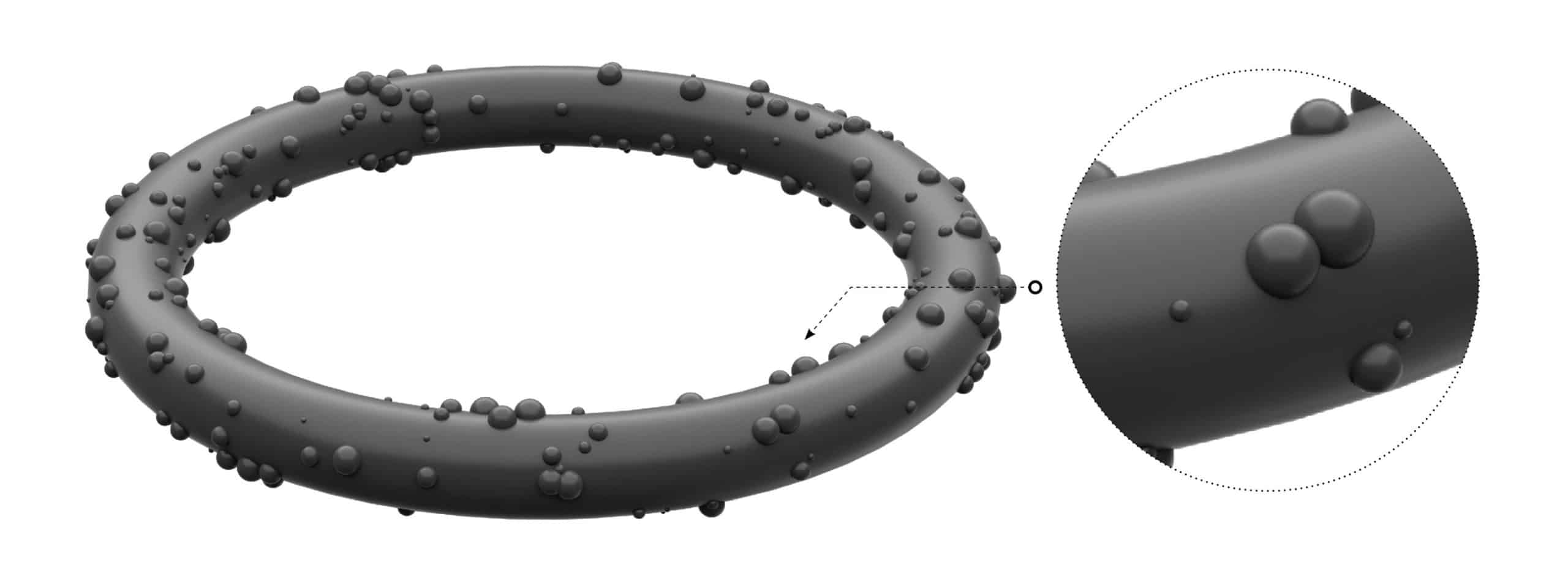

3. O-ring bị phồng do hóa chất
Dấu hiệu: kích thước lớn hơn ban đầu, bề mặt phồng hoặc nổi bọt; vòng mềm, dính và khó đặt lại vào rãnh.
Nguyên nhân: môi chất thẩm thấu vào elastomer làm tăng thể tích, giảm độ bền và thay đổi độ ép.
Khắc phục: đổi sang vật liệu tương thích hơn, kiểm tra cả phụ gia và dung môi vệ sinh. Xem thêm bài O-ring bị phồng – nguyên nhân và cách xử lý.

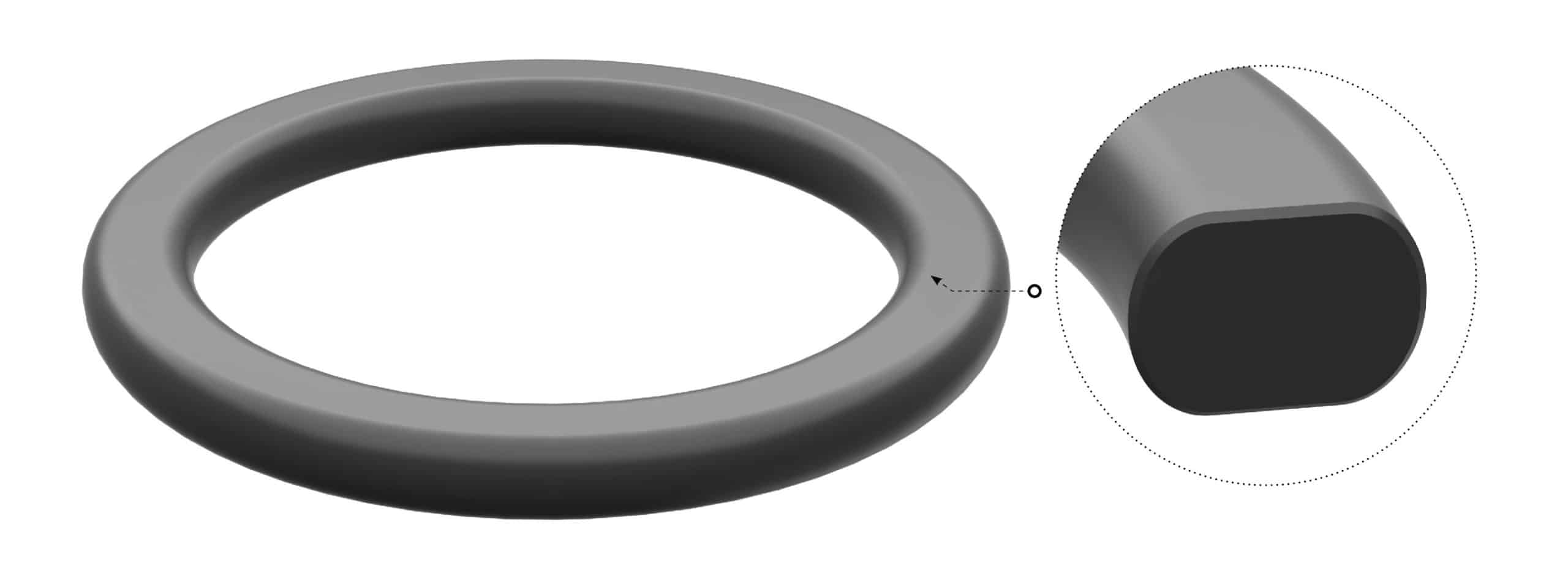

4. O-ring bị biến dạng dư nén – compression set
Dấu hiệu: tiết diện tròn bị dẹt thành hình oval, không trở lại hình dạng ban đầu sau khi tháo.
Nguyên nhân: nhiệt vượt khả năng compound, thời gian nén dài, rãnh quá chặt, squeeze quá lớn hoặc vật liệu mất đàn hồi.
Khắc phục: kiểm tra thiết kế rãnh và độ ép, giảm nhiệt, chọn compound có khả năng chịu nhiệt/compression set phù hợp. Không tự động tăng độ cứng nếu chưa kiểm tra toàn bộ thiết kế.
5. O-ring bị cắt hoặc xước khi lắp
Dấu hiệu: vết khía sắc, thẳng hoặc một phần mép bị cạo; thường xuất hiện ngay sau lắp và gây rò sớm.
Nguyên nhân: đi qua ren, ba via, cạnh sắc; không bôi trơn; dùng dụng cụ nhọn; vòng quá lớn hoặc quá nhỏ so với rãnh.
Khắc phục: bo mép, che ren/rãnh, dùng dụng cụ lắp không sắc, bôi trơn tương thích và xác nhận kích thước. Xem bài O-ring bị cắt sau vài ngày sử dụng.

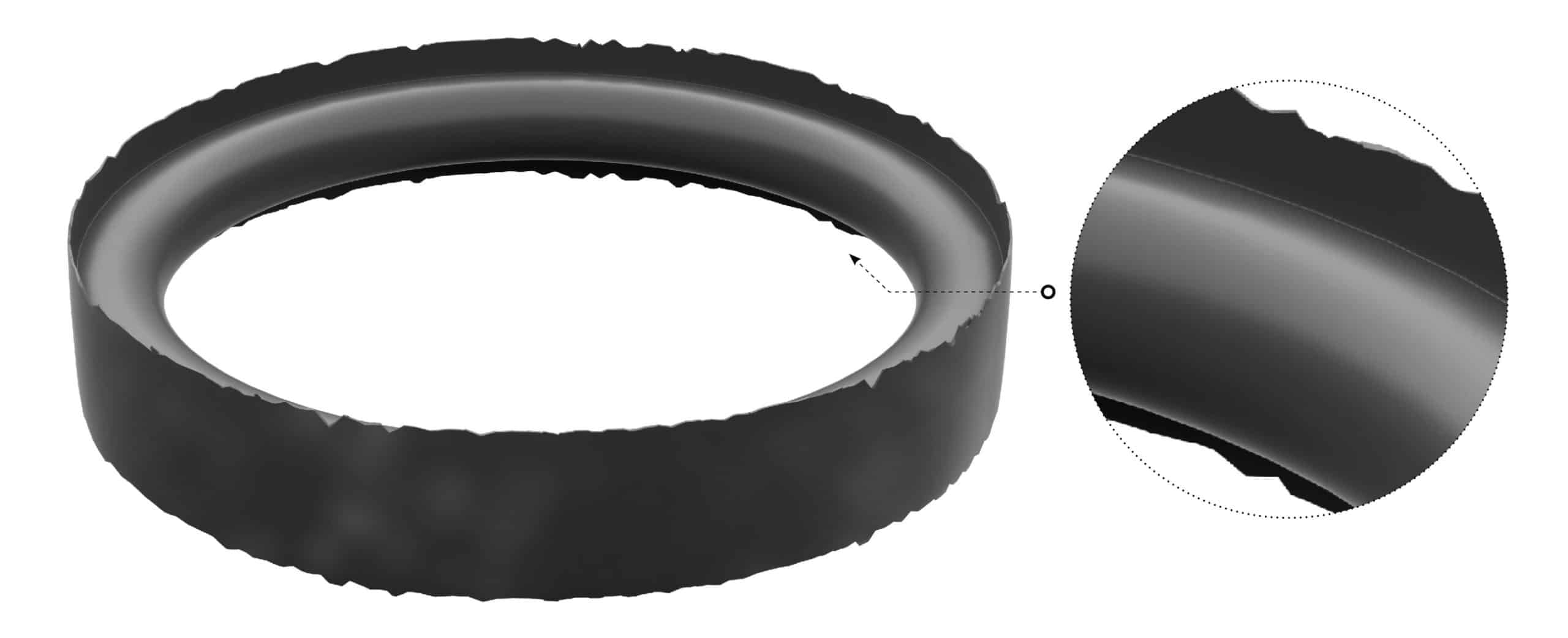

6. O-ring bị ép tràn và nham nhở – extrusion/nibbling
Dấu hiệu: mép phía áp suất thấp bị răng cưa, nham nhở hoặc mất từng mảnh nhỏ.
Nguyên nhân: áp suất đẩy elastomer vào khe hở lắp ghép; xung áp làm khe đóng–mở và cắt O-ring. Nhiệt cao, độ cứng thấp và khe lớn làm rủi ro tăng.
Khắc phục: giảm khe hở, kiểm soát xung áp, chọn độ cứng phù hợp và bổ sung backup ring đúng phía theo thiết kế.
7. O-ring bị thoát khí trong môi trường chân không – outgassing
Dấu hiệu: thường khó quan sát bằng mắt; đôi khi vòng co nhẹ. Dấu hiệu vận hành là chân không không đạt hoặc buồng bị nhiễm bẩn.
Nguyên nhân: thành phần phân tử hoặc chất dễ bay hơi thoát khỏi elastomer dưới chân không.
Khắc phục: chọn compound low-outgassing có dữ liệu thử phù hợp, vệ sinh và xử lý/bake-out theo quy trình của hệ thống. Không chọn vật liệu chỉ theo tên polymer.

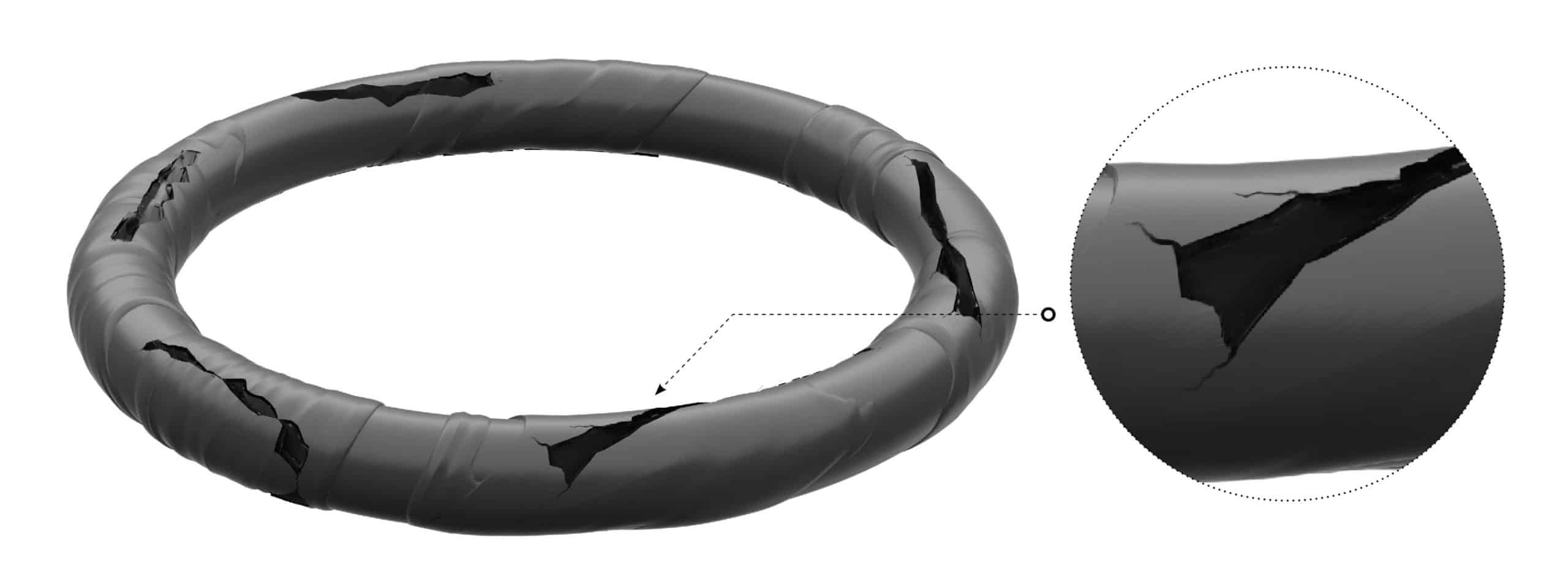

8. O-ring hỏng do giải nén khí nhanh – RGD/ED
Dấu hiệu: rộp, nứt sâu, bong lớp hoặc nổ vỡ từ bên trong.
Nguyên nhân: khí áp suất cao thấm vào elastomer. Khi hạ áp quá nhanh, khí giãn nở bên trong nhanh hơn khả năng khuếch tán ra ngoài.
Khắc phục: kiểm soát tốc độ giảm áp, chọn compound được đánh giá chống rapid gas decompression, kiểm tra nhiệt và chu kỳ áp suất.

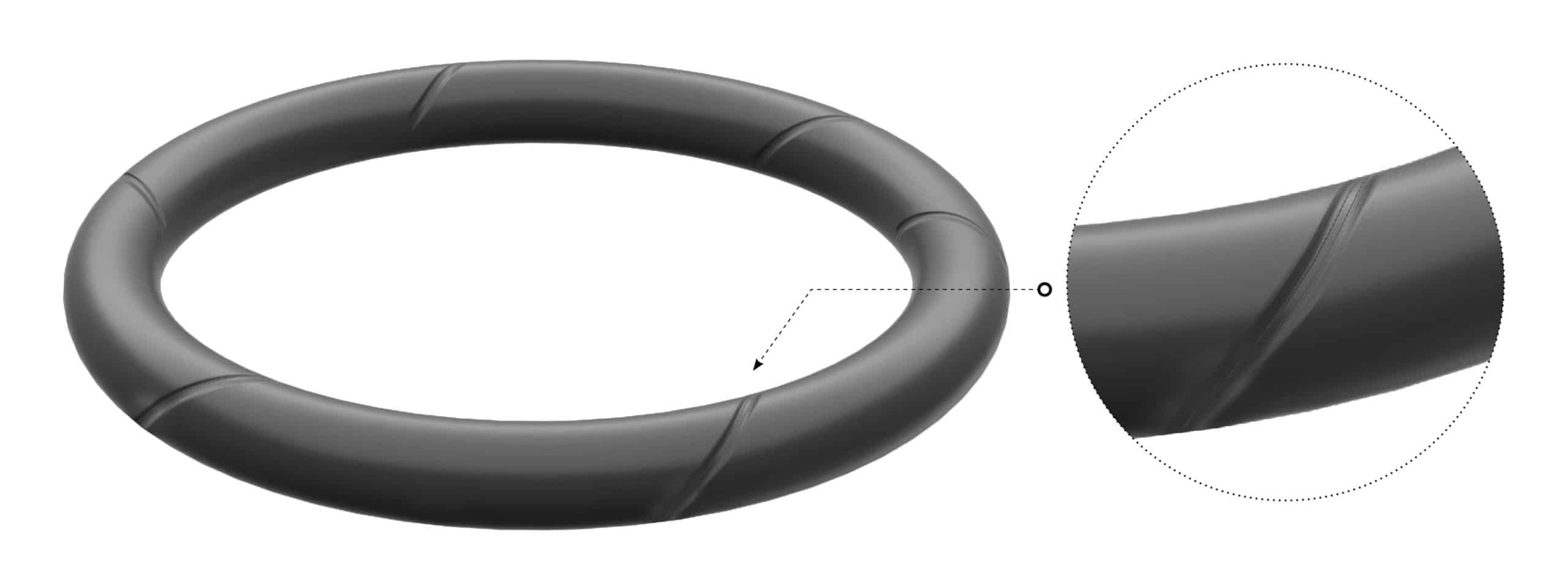

9. O-ring bị xoắn và hỏng dạng spiral
Dấu hiệu: vết cắt sâu chạy chéo hoặc xoắn quanh bề mặt vòng.
Nguyên nhân: O-ring bị lăn/xoắn trong rãnh của ứng dụng động do ma sát cao, thiếu bôi trơn, bề mặt không đồng đều hoặc lắp vòng đã xoắn.
Khắc phục: cải thiện bôi trơn và bề mặt, kiểm tra độ đồng tâm, chọn độ cứng thích hợp; cân nhắc X-ring/Quad-ring nếu thiết kế và ứng dụng cho phép.
10. O-ring bị lão hóa nhiệt
Dấu hiệu: bề mặt có các vết nứt tròn, vòng chai cứng, mất đàn hồi và dễ gãy khi uốn nhẹ.
Nguyên nhân: nhiệt độ thực tế vượt giới hạn của compound hoặc nhiệt cục bộ do ma sát. Oxy và thời gian làm lão hóa nhanh hơn.
Khắc phục: đo nhiệt thực tế, xử lý nguồn nhiệt, chọn compound có dải nhiệt và compression set phù hợp. Không mặc định FKM hoặc FFKM luôn phù hợp mọi môi chất.
11. O-ring bị ép tràn do nhiệt
Dấu hiệu: mép nham nhở giống extrusion; vật liệu có thể mềm, biến dạng và chảy sâu vào khe hở.
Nguyên nhân: nhiệt làm elastomer mềm trong khi áp suất và độ ép đẩy vật liệu vào khe. Rãnh quá chặt làm thể tích O-ring không còn chỗ giãn nở.
Khắc phục: kiểm tra nhiệt, gland fill, squeeze, khe hở và compound; dùng backup ring nếu thiết kế yêu cầu.

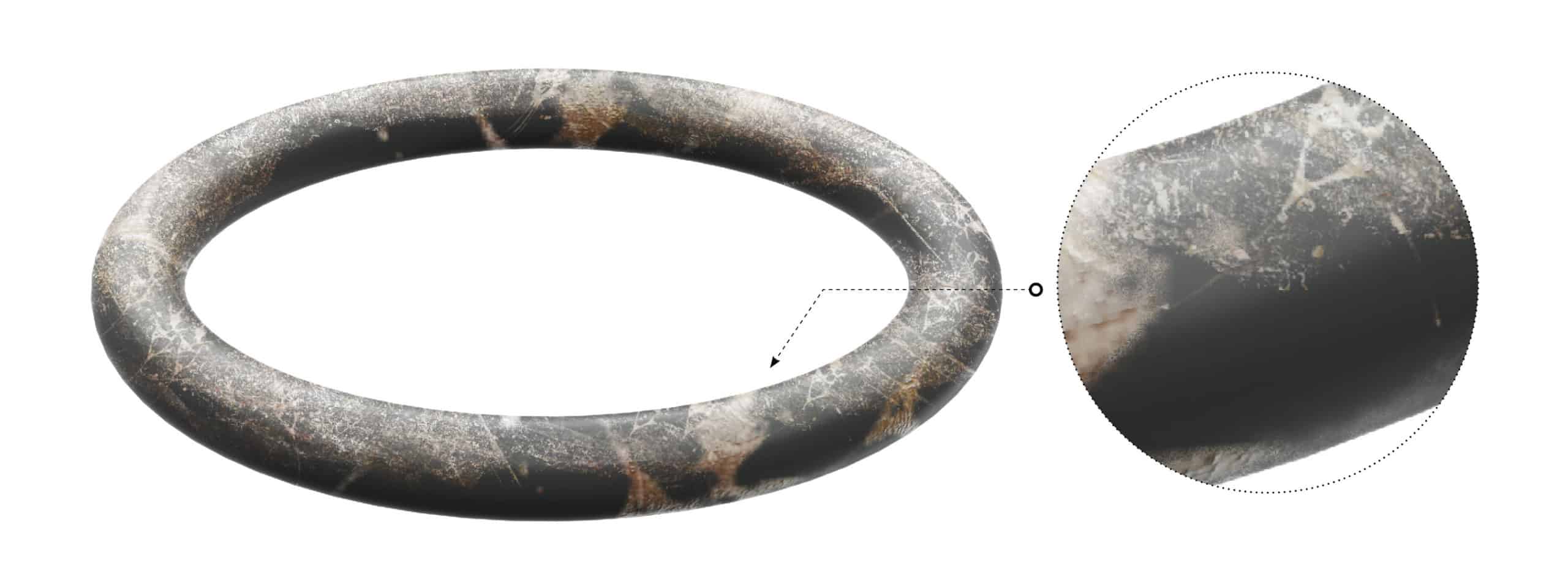

12. O-ring lão hóa do tia UV và môi trường
Dấu hiệu: đốm đổi màu, nứt bề mặt và gãy sau thời gian tiếp xúc ngoài trời.
Nguyên nhân: tia UV, ozone và thời tiết làm thay đổi cấu trúc polymer; một số vật liệu nhạy hơn các vật liệu khác.
Khắc phục: che chắn, bảo quản tránh ánh nắng và chọn compound có khả năng chịu UV/ozone phù hợp với môi chất. EPDM thường được cân nhắc cho môi trường ngoài trời/nước, nhưng không phù hợp dầu khoáng trong nhiều ứng dụng.
Bảng phân biệt nhanh lỗi O-ring
| Dấu hiệu trên O-ring | Lỗi có khả năng cao | Kiểm tra ưu tiên | Giải pháp thường cân nhắc |
|---|---|---|---|
| Vết cắt sắc, cục bộ | Hỏng khi lắp | Ba via, ren, dụng cụ, kích thước | Che cạnh, bo mép, bôi trơn |
| Mép răng cưa phía áp thấp | Ép tràn/nibbling | Áp suất, xung áp, khe hở | Giảm khe, tăng độ cứng, backup ring |
| Vòng phồng, mềm | Trương nở hóa học | Môi chất, phụ gia, nhiệt | Đổi compound tương thích |
| Tiết diện dẹt | Compression set | Squeeze, nhiệt, thời gian | Sửa rãnh, chọn compound phù hợp |
| Vết xoắn chéo | Spiral failure | Ma sát, bôi trơn, bề mặt | Cải thiện bôi trơn, cân nhắc X-ring |
| Rộp/nứt từ trong | Rapid gas decompression | Khí áp cao và tốc độ xả áp | Compound RGD, giảm áp có kiểm soát |
| Nứt tròn, chai cứng | Lão hóa nhiệt | Nhiệt thực tế, vật liệu | Giảm nhiệt, đổi compound |
| Đốm màu/nứt ngoài trời | UV/ozone | Thời gian phơi nhiễm | Che chắn, vật liệu chịu thời tiết |
Quy trình kiểm tra O-ring hỏng tại hiện trường
- Dừng máy và xả áp: thực hiện LOTO và xác nhận năng lượng đã được kiểm soát.
- Chụp trước khi tháo: hướng áp suất, vị trí rò, chiều lắp và trạng thái rãnh.
- Ghi dữ liệu: môi chất, nhiệt, áp suất, chuyển động, chu kỳ và thời gian hỏng.
- Tháo không phá dấu: không dùng vật sắc cắt vào vòng hoặc mặt rãnh.
- Đánh dấu chiều: phía áp cao/thấp và vị trí vết hỏng trên vòng.
- Quan sát hình thái: cắt, dẹt, phồng, nứt, rộp, xoắn hay nham nhở.
- Đo kích thước: tiết diện, đường kính, rãnh, squeeze và gland fill theo thiết kế.
- Kiểm tra khe hở: đặc biệt ở ứng dụng áp suất cao và tải lệch.
- Kiểm tra bề mặt: độ nhám, ba via, xước, đồng tâm và hạt bẩn.
- Xác minh vật liệu: mã compound, độ cứng, lô hàng và tương thích hóa chất.
- Kiểm tra lắp đặt: dụng cụ, chất bôi trơn, độ kéo giãn và xoắn vòng.
- Chạy thử có kiểm soát: theo dõi áp, nhiệt, rò và lưu mẫu O-ring hỏng.
Cách phòng tránh O-ring rò rỉ và hỏng sớm
Chọn đúng compound
Tra môi chất, phụ gia, nhiệt độ và thời gian tiếp xúc; không chọn theo màu.
Thiết kế đúng rãnh
Kiểm soát squeeze, stretch, gland fill, khe hở và bán kính góc.
Chọn đúng độ cứng
Cân bằng khả năng làm kín, lắp đặt, áp suất và chống extrusion.
Bôi trơn tương thích
Giảm ma sát lắp và vận hành nhưng không gây trương nở vật liệu.
Bảo vệ khi lắp
Che ren/cạnh sắc, dùng dụng cụ phù hợp và không xoắn vòng.
Kiểm soát hệ thống
Giảm xung áp, nhiệt, nhiễm bẩn và tốc độ giải nén khí.
Dữ liệu nên gửi Sealtech Vietnam: ảnh O-ring hỏng từ nhiều góc, kích thước, ảnh rãnh, tên môi chất, nhiệt độ, áp suất, chuyển động tĩnh/động, số chu kỳ và thời gian trước khi rò. Càng đủ dữ liệu, khả năng xác định nguyên nhân càng cao.
Lựa chọn vật liệu O-ring theo điều kiện làm việc
Các vật liệu phổ biến gồm NBR cho nhiều ứng dụng dầu khoáng; EPDM cho nước, hơi và môi trường ngoài trời trong nhiều trường hợp; FKM cho nhiệt và nhiều loại dầu/hóa chất; silicone cho dải nhiệt và độ mềm dẻo đặc thù; PTFE cho kháng hóa chất và ma sát thấp; FFKM cho điều kiện hóa chất/nhiệt khắc nghiệt. Đây chỉ là định hướng ban đầu.
Hãy xem thêm các bài vật liệu PTFE, vật liệu silicone và sản phẩm O-ring Sealtech Vietnam. Việc lựa chọn cuối cùng phải dựa trên bảng tương thích của đúng compound và điều kiện thực tế.
FAQ – Câu hỏi thường gặp về lỗi O-ring
1. Vì sao O-ring mới thay vẫn bị rò?
Có thể do vòng bị cắt khi lắp, sai kích thước, rãnh không đạt, bề mặt xước, thiếu bôi trơn, áp suất ép tràn hoặc vật liệu không tương thích.
2. O-ring bị dẹt có dùng lại được không?
Không nên. Tiết diện dẹt và không hồi phục cho thấy compression set; vòng không còn duy trì lực làm kín ổn định.
3. O-ring bị phồng là do đâu?
Thường do hóa chất hoặc phụ gia thẩm thấu vào vật liệu. Cần xác định đầy đủ môi chất và đổi sang compound tương thích hơn.
4. O-ring bị nham nhở ở mép có phải do hàng kém?
Chưa thể kết luận. Mép răng cưa phía áp thấp thường liên quan extrusion do áp suất và khe hở; cần kiểm tra thiết kế trước.
5. Có nên tăng từ 70 lên 90 Shore A để chống ép tràn?
Độ cứng cao hơn có thể giúp trong một số trường hợp, nhưng ảnh hưởng lắp đặt và khả năng làm kín. Cần kiểm tra khe hở, áp suất, rãnh và backup ring trước khi đổi.
6. Có thể dùng mỡ bất kỳ để lắp O-ring không?
Không. Chất bôi trơn phải tương thích với elastomer và môi chất; mỡ sai có thể làm vòng phồng, mềm hoặc nhiễm bẩn hệ thống.
7. O-ring nứt sau khi xả áp nhanh là lỗi gì?
Nếu có rộp và nứt từ bên trong sau dịch vụ khí áp cao, nên nghi rapid gas decompression. Cần compound RGD và quy trình giảm áp phù hợp.
8. Màu O-ring có cho biết vật liệu không?
Không đáng tin cậy vì màu không được chuẩn hóa giữa các nhà sản xuất. Luôn xác nhận mã compound hoặc chứng từ vật liệu.
Kết luận
Chẩn đoán lỗi O-ring hiệu quả bắt đầu bằng việc đọc đúng hình thái hư hỏng, sau đó đối chiếu với vật liệu, rãnh, áp suất, nhiệt, chuyển động và cách lắp. Không nên chỉ thay vòng mới cùng kích thước. Khi nguyên nhân gốc là khe hở, hóa chất, xung áp hoặc nhiệt, O-ring mới sẽ tiếp tục hỏng theo cùng một cách.
