O-ring bị phồng: 10 nguyên nhân và cách chọn vật liệu phù hợp
O-ring bị phồng: nguyên nhân, cách kiểm tra và khắc phục triệt để
O-ring bị phồng, tăng kích thước hoặc trở nên mềm sau khi sử dụng là dấu hiệu vật liệu đã hấp thụ môi chất hoặc bị tấn công hóa học. Hiện tượng còn được gọi là trương nở O-ring. Nếu tiếp tục vận hành, vòng có thể bị kẹt trong rãnh, tăng ma sát, đùn khe hở, cắt mép và cuối cùng gây rò rỉ.
Mô tả ngắn
Nguyên nhân phổ biến nhất khiến O-ring bị phồng là vật liệu không tương thích với môi chất. Ví dụ, EPDM thường không phù hợp với dầu khoáng, trong khi NBR có thể trương trong một số dung môi phân cực. Tuy nhiên, cần kiểm tra cả phụ gia, dầu vệ sinh, mỡ lắp, nhiệt độ và hỗn hợp hóa chất thay vì chỉ dựa vào tên môi chất chính.
Lưu ý: một mức thay đổi thể tích nhỏ có thể được chấp nhận trong một số thiết kế. Vấn đề xuất hiện khi độ trương làm mất cơ tính, lấp đầy rãnh hoặc vượt giới hạn của ứng dụng.
1. O-ring bị phồng là gì?
Trương nở xảy ra khi phân tử môi chất khuếch tán vào mạng polymer của cao su. Thể tích O-ring tăng, độ cứng có thể giảm và tính chất cơ học thay đổi. Nếu môi chất còn phá vỡ cấu trúc polymer hoặc hòa tan phụ gia, O-ring có thể trở nên mềm nhũn, dính, nứt hoặc mất độ bền kéo.
O-ring lớn hơn sau khi tháo không phải lúc nào cũng do chọn sai kích thước; đó có thể là bằng chứng vật liệu đã hấp thụ môi chất.
2. Dấu hiệu nhận biết O-ring bị trương nở
Tăng đường kínhO-ring cũ lớn hơn rõ rệt so với vòng mới cùng mã.
Tiết diện tăngVòng trở nên dày và không còn nằm gọn trong rãnh.
Mềm hoặc dínhBề mặt mất độ chắc, dễ kéo rách hoặc để lại cặn.
Bị đùn khỏi rãnhVật liệu trương lấp đầy rãnh rồi bị ép vào khe hở.
Ma sát tăngTy hoặc piston chuyển động nặng, giật hoặc kẹt.
Rò sau một thời gianBan đầu làm kín nhưng nhanh chóng biến dạng và hỏng.
3. 10 nguyên nhân khiến O-ring bị phồng
1. Chọn sai vật liệu với môi chất
Mỗi elastomer có phạm vi tương thích riêng. Một vật liệu phù hợp với nước chưa chắc chịu được dầu, nhiên liệu, dung môi hoặc hóa chất.
Khắc phục: đối chiếu đúng compound với môi chất, nồng độ và nhiệt độ thực tế.
2. Bỏ qua phụ gia trong dầu
Hai loại dầu có cùng tên cơ bản nhưng gói phụ gia khác nhau có thể tác động khác lên cao su. Dầu tổng hợp và dầu sinh học cũng cần được đánh giá riêng.
Khắc phục: lấy đúng tên thương mại, mã sản phẩm và bảng dữ liệu của dầu.
3. Dùng sai mỡ hoặc chất bôi trơn lắp ráp
Mỡ Silicone, dầu khoáng, ester hoặc dung môi trong chất lắp có thể không tương thích với O-ring.
Khắc phục: kiểm tra tương thích đồng thời với elastomer, môi chất và yêu cầu vệ sinh.
4. Dung môi vệ sinh còn tồn dư
Xăng, dầu diesel, acetone hoặc chất tẩy rửa chưa bay hơi hết có thể làm O-ring mềm và phồng dù môi chất vận hành chính phù hợp.
Khắc phục: dùng quy trình vệ sinh được phê duyệt, làm khô hoàn toàn trước khi lắp.
5. Nhiệt độ quá cao
Nhiệt độ tăng thường làm khuếch tán diễn ra nhanh hơn và thúc đẩy phản ứng hóa học giữa môi chất với polymer.
Khắc phục: xác định nhiệt độ tại seal, không chỉ nhiệt độ môi trường hoặc bồn chứa.
6. Hỗn hợp hóa chất thay đổi
O-ring có thể chịu từng thành phần riêng lẻ nhưng không phù hợp với hỗn hợp, sản phẩm phản ứng hoặc nồng độ mới.
Khắc phục: đánh giá toàn bộ thành phần, kể cả chất xúc tác, phụ phẩm và hóa chất CIP.
7. Thời gian ngâm quá dài
Vật liệu có thể hoạt động tốt trong tiếp xúc ngắn nhưng tiếp tục hấp thụ môi chất khi ngâm liên tục.
Khắc phục: thử nghiệm theo thời gian tiếp xúc và chu kỳ vận hành thực tế.
8. Rãnh không đủ thể tích cho độ trương
Khi O-ring giãn nở nhưng rãnh đã quá đầy, vật liệu không còn không gian và bị đùn hoặc kẹp cắt.
Khắc phục: kiểm tra độ điền đầy rãnh ở trạng thái nóng và sau khi trương.
9. Nhầm vật liệu hoặc nhầm lô sản phẩm
NBR, EPDM, FKM và Silicone có thể cùng màu đen nên không thể nhận biết chính xác bằng mắt.
Khắc phục: kiểm soát mã compound, nhãn lô, chứng từ và khu vực lưu kho.
10. Compound không phù hợp dù cùng họ vật liệu
Hai compound cùng là NBR hoặc FKM vẫn có thể khác về hàm lượng polymer, hệ đóng rắn, chất độn và khả năng chịu môi chất.
Khắc phục: xác định đúng grade, không chỉ ghi tên vật liệu chung.

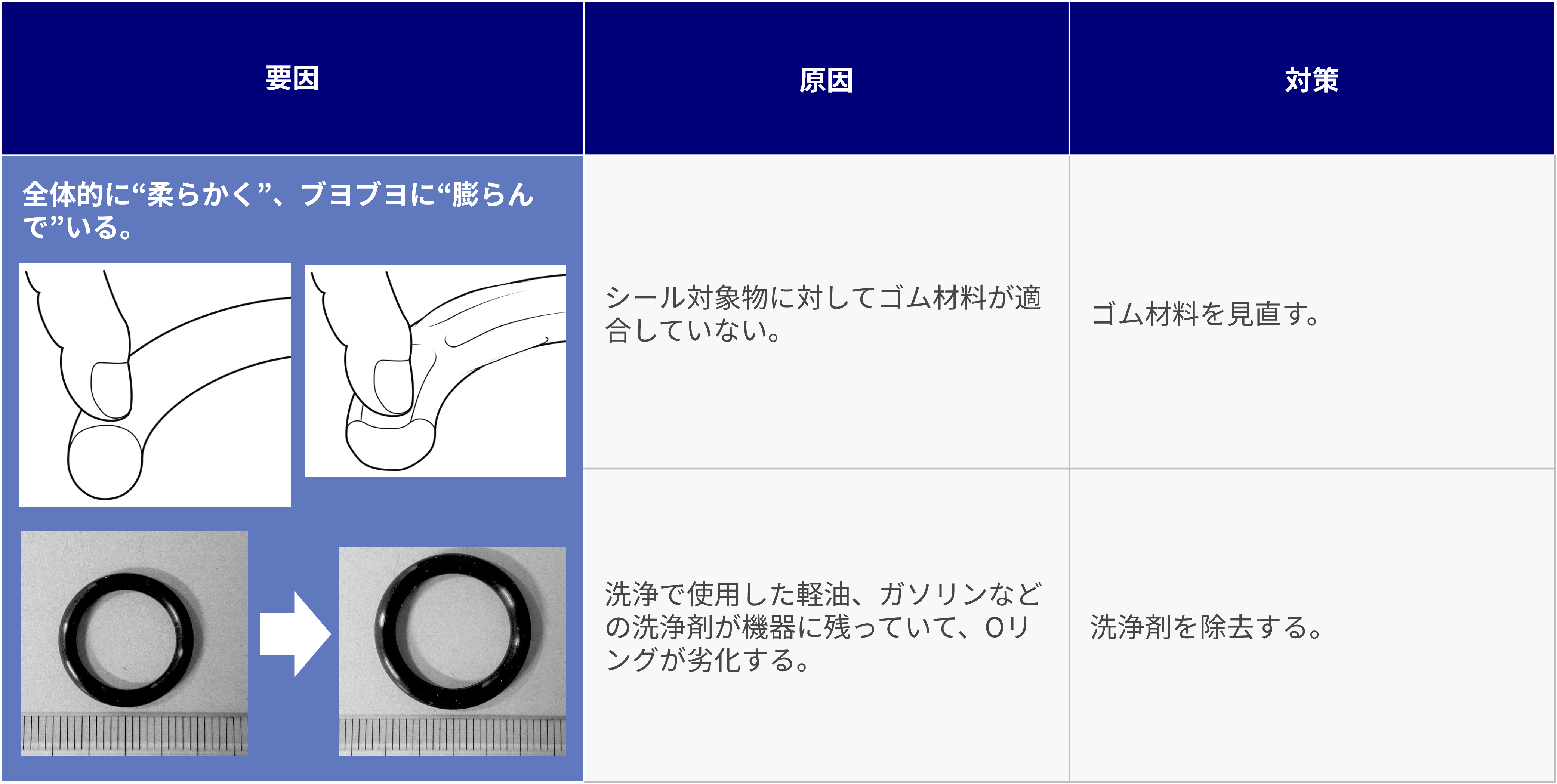

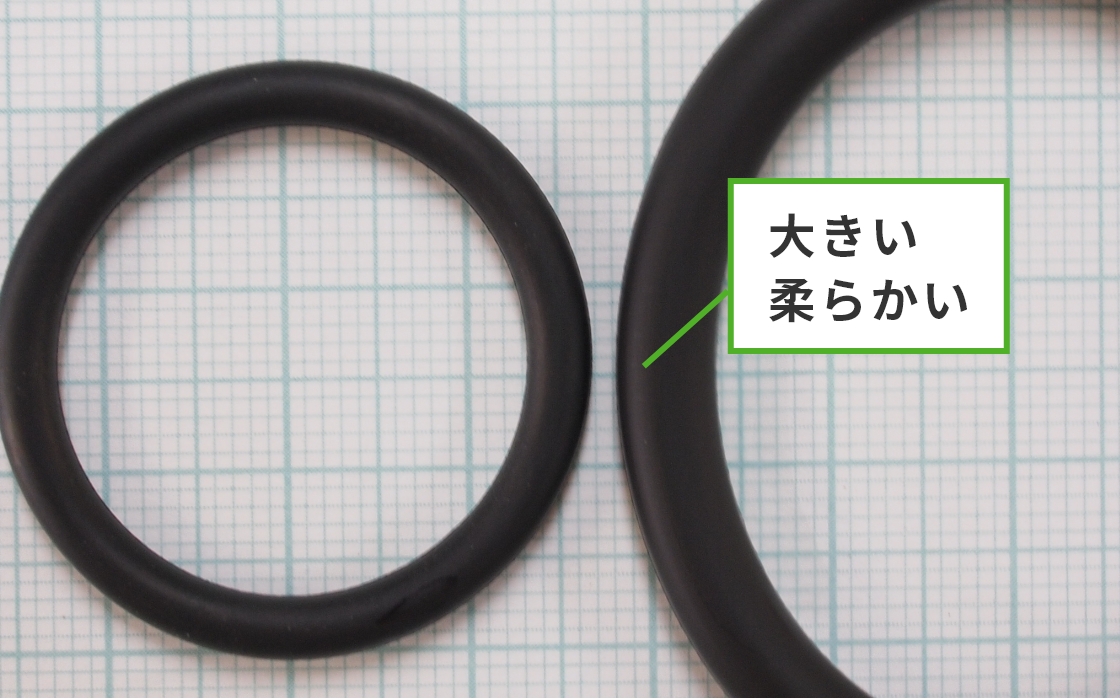

4. Hình ảnh O-ring bị phồng và mềm
5. Quan hệ giữa vật liệu O-ring và môi chất
| Vật liệu | Thường phù hợp | Điểm cần thận trọng |
|---|---|---|
| NBR | Nhiều dầu khoáng và dầu thủy lực | Ozone, thời tiết và một số dung môi phân cực |
| EPDM | Nước, nước nóng, hơi và nhiều hóa chất phân cực | Dầu khoáng, nhiên liệu và hydrocarbon |
| FKM | Dầu, nhiên liệu, nhiệt và nhiều hóa chất | Amin, ketone, ester và một số môi trường đặc biệt |
| Silicone VMQ | Không khí, nhiệt cao, nhiệt thấp | Nhiều loại dầu, nhiên liệu và mài mòn |
| FFKM | Phạm vi hóa chất rất rộng và nhiệt cao | Cần chọn đúng compound; chi phí cao |
Bảng chỉ mang tính định hướng. Tương thích thực tế phụ thuộc compound, nồng độ, nhiệt độ, áp suất và thời gian tiếp xúc.
6. Bảng chẩn đoán nhanh
| Dấu hiệu | Nguyên nhân ưu tiên | Kiểm tra |
|---|---|---|
| Lớn và mềm đều toàn vòng | Hấp thụ môi chất hoặc sai vật liệu | Môi chất, compound và nhiệt độ |
| Chỉ phồng một vùng | Tiếp xúc cục bộ với hóa chất hoặc nhiệt | Dòng chảy, cặn và vị trí nguồn nhiệt |
| Mềm, dính, để lại cặn | Phân hủy hóa học mạnh | Dung môi, chất tẩy và hỗn hợp hóa chất |
| Phồng rồi bị cắt mép | Rãnh quá đầy và extrusion | Độ điền đầy, áp suất và khe hở |
| Phồng khi nóng, giảm khi nguội | Giãn nở nhiệt kết hợp hấp thụ | Nhiệt độ và thể tích rãnh |
7. Quy trình kiểm tra O-ring bị phồng
- Chụp ảnh O-ring trong rãnh trước khi tháo.
- Ghi lại môi chất, nồng độ, nhiệt độ và thời gian sử dụng.
- Kiểm tra dầu, mỡ, keo và dung môi đã dùng khi lắp.
- Tháo vòng cẩn thận, không kéo giãn thêm.
- So sánh với O-ring mới cùng mã và cùng lô nếu có.
- Đo đường kính trong, tiết diện, khối lượng và độ cứng.
- Quan sát độ mềm, dính, nứt, đổi màu và mất vật liệu.
- Đo rãnh, độ nén và độ điền đầy sau khi trương.
- Xác nhận đúng compound và hồ sơ truy xuất.
- Thử ngâm mẫu trong điều kiện mô phỏng trước khi đổi hàng loạt.
8. Cách khắc phục triệt để
Đổi vật liệuChọn compound phù hợp với toàn bộ môi chất.
Loại bỏ dung môi dưLàm sạch và làm khô theo quy trình.
Kiểm soát nhiệtGiảm nhiệt tại seal và tránh điểm nóng.
Chọn đúng lubricantDùng chất bôi trơn tương thích.
Điều chỉnh rãnhDành đủ không gian cho biến đổi thể tích cho phép.
Kiểm soát lô hàngTránh nhầm vật liệu và compound.
Không tái sử dụng O-ring đã phồng: dù vòng có thể co lại một phần sau khi để ngoài không khí, cơ tính và kích thước chưa chắc trở về trạng thái ban đầu.
9. Câu hỏi thường gặp
O-ring bị phồng có dùng lại được không?
Không nên. Vật liệu đã hấp thụ môi chất và thay đổi cơ tính. Ngay cả khi co lại, độ cứng, độ bền và kích thước có thể không phục hồi hoàn toàn.
O-ring NBR bị phồng trong dầu có bình thường không?
NBR thường phù hợp với nhiều dầu khoáng nhưng vẫn có thể trương do loại dầu, phụ gia, nhiệt độ hoặc compound cụ thể. Cần đánh giá mức trương và điều kiện thực tế.
Tại sao O-ring mới lắp vài ngày đã phồng?
Nguyên nhân thường là sai vật liệu, dung môi vệ sinh còn dư, mỡ lắp không tương thích hoặc nhiệt độ làm phản ứng xảy ra nhanh.
Có thể nhận biết NBR, EPDM và FKM bằng màu không?
Không. Nhiều vật liệu đều có thể màu đen hoặc được tạo màu khác. Cần dựa vào mã compound, nhãn lô và chứng từ.
Đổi sang O-ring cứng hơn có hết phồng không?
Không nhất thiết. Độ cứng không quyết định khả năng kháng hóa chất. Cần đổi sang polymer hoặc compound tương thích hơn.
10. Kết luận
O-ring bị phồng là dấu hiệu vật liệu đang hấp thụ hoặc phản ứng với môi chất. Muốn xử lý triệt để cần xác định đầy đủ hóa chất, phụ gia, chất bôi trơn, dung môi vệ sinh, nhiệt độ và thời gian tiếp xúc; sau đó lựa chọn đúng compound và kiểm tra lại thiết kế rãnh. Chỉ thay O-ring cùng loại thường khiến lỗi tiếp tục lặp lại.
