O-ring bị cắt sau vài ngày sử dụng – 10 nguyên nhân và cách xử lý triệt để

1. O-ring bị cắt sau vài ngày được nhận biết như thế nào?

Tại nhà máy, biểu hiện thường được mô tả là mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành. Mô tả này mới là triệu chứng, chưa phải nguyên nhân. Cùng một dấu vết có thể đến từ thiết kế rãnh, vật liệu, môi chất, chế độ áp suất hoặc thao tác lắp; ngược lại, một nguyên nhân có thể tạo nhiều dấu vết theo thời gian.

Trước khi tháo, cần ghi thời điểm bắt đầu rò, số giờ chạy, tải máy, nhiệt độ, lần thay seal gần nhất và thay đổi gần đây về dầu, chất tẩy hoặc quy trình. Sau khi tháo, không kéo giãn, rửa hoặc cạo bề mặt vòng. Việc giữ nguyên chứng cứ giúp phân biệt hư hỏng ban đầu với vết tạo ra trong lúc tháo.

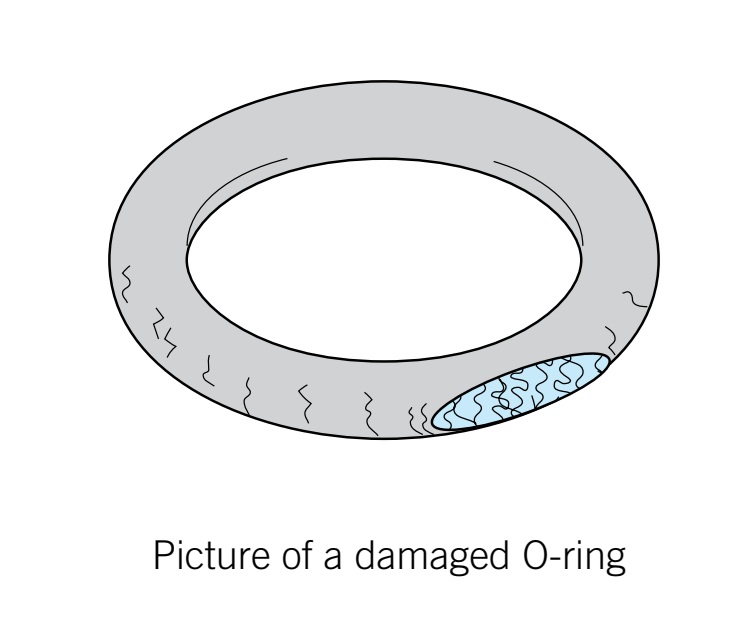

O-ring có vết cắt và tổn thương cơ học. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

2. 10 nguyên nhân gây o-ring bị cắt sau vài ngày

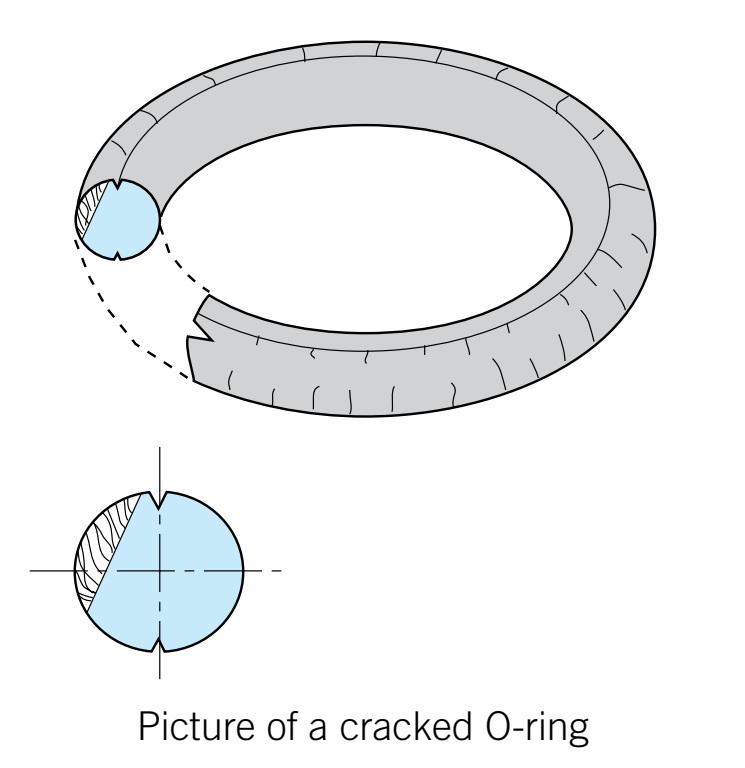

Vết nứt trên bề mặt O-ring. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

O-ring bị mài mòn trong ứng dụng động. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

Dấu vết nibbling trên O-ring. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

O-ring hư hỏng do khí cao áp và giải nén nhanh. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

O-ring có vết cắt và tổn thương cơ học. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

3. Quy trình kiểm tra hiện trường 10 bước

1. Bước 1: Cô lập năng lượng. Dừng máy, khóa nguồn, xả áp có kiểm soát và xác nhận không còn năng lượng tích trữ. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
2. Bước 2: Ghi nhận hiện trạng trước tháo. Chụp vùng rò, tư thế lắp, hướng áp, nhiệt độ và thông số điều khiển. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
3. Bước 3: Đánh dấu định hướng. Đánh dấu phía áp cao/thấp, hướng chuyển động và vị trí tương quan của vòng với thân máy. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
4. Bước 4: Tháo không tạo vết mới. Dùng dụng cụ đầu tù; không nạy bằng tua vít hoặc kéo vòng qua cạnh sắc. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
5. Bước 5: Bảo quản mẫu hỏng. Cho vào túi sạch có nhãn, không rửa bằng dung môi và không trộn với vòng khác. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
6. Bước 6: Quan sát 360 độ. Dùng kính phóng đại, ánh sáng xiên; ghi loại, hướng, độ sâu và phân bố dấu vết. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
7. Bước 7: Đo O-ring và rãnh. Đo ID, tiết diện, độ sâu/rộng rãnh, khe hở, độ tròn, đồng tâm và bề mặt. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
8. Bước 8: Rà soát điều kiện vận hành. Lấy áp suất đỉnh, chu kỳ, nhiệt tại seal, môi chất và mọi hóa chất tiếp xúc. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
9. Bước 9: Lập giả thuyết và kiểm chứng. Xếp tối thiểu ba khả năng, tìm bằng chứng ủng hộ và bằng chứng loại trừ từng khả năng. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.
10. Bước 10: Khắc phục và chạy xác nhận. Sửa nguyên nhân gốc, lắp đúng quy trình, tăng tải theo bước và lưu kết quả sau chạy. Với sự cố o-ring bị cắt sau vài ngày, cần ghi riêng biểu hiện “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành”.

4. Bảng so sánh nguyên nhân – cách kiểm tra – cách khắc phục

5. Phân tích chuyên sâu theo tám trục điều kiện

1. Trục kiểm tra áp suất

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện giá trị làm việc, áp suất đỉnh, tốc độ tăng/giảm và khả năng đảo chiều. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

2. Trục kiểm tra nhiệt độ

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện nhiệt môi chất, nhiệt môi trường và nhiệt ma sát ngay tại đường seal. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

3. Trục kiểm tra môi chất

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện dầu hoặc khí chính, phụ gia, dung môi vệ sinh, mỡ lắp và tạp chất. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

4. Trục kiểm tra chuyển động

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện tĩnh, tịnh tiến, dao động hay quay; tốc độ, hành trình và tải ngang. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

5. Trục kiểm tra hình học rãnh

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện độ ép, độ giãn, gland fill, khe hở đùn, bán kính và vát dẫn. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

6. Trục kiểm tra bề mặt

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện độ nhám, hướng vết gia công, độ cứng, lớp phủ và khuyết tật cục bộ. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

7. Trục kiểm tra vật liệu

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện polymer nền, compound, độ cứng, lô, tuổi kho và lịch sử nhiệt. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

8. Trục kiểm tra thao tác

Đối với o-ring bị cắt sau vài ngày, hồ sơ phải thể hiện dụng cụ, độ sạch, lubricant, cách đi qua ren/lỗ ngang và bước kiểm tra sau lắp. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

6. Cách lập báo cáo nguyên nhân gốc

Một báo cáo tốt không chỉ ghi “thay O-ring mới”. Hãy mô tả failure mode, vị trí và hướng dấu vết; liệt kê dữ liệu đo; nêu các giả thuyết đã loại; xác định nguyên nhân trực tiếp, nguyên nhân góp phần và lỗ hổng kiểm soát. Với o-ring bị cắt sau vài ngày, ảnh vòng hỏng phải đi kèm ảnh rãnh và ảnh toàn cụm để giữ bối cảnh.

Hành động khắc phục cần tách thành ba lớp: containment để đưa máy về trạng thái an toàn; corrective action để loại nguyên nhân đã xác nhận; preventive action để tránh lặp trên thiết bị tương tự. Mỗi hành động phải có người chịu trách nhiệm, thời hạn, tiêu chí nghiệm thu và dữ liệu sau chạy.

Mẫu dữ liệu tối thiểu cần lưu

• Mã máy, vị trí seal, ngày lắp và ngày phát hiện.
• Mã O-ring, kích thước, compound, Shore, lô và nhà cung cấp.
• Môi chất đầy đủ, phụ gia, hóa chất vệ sinh và lubricant.
• Áp suất thường, áp đỉnh, nhiệt độ tại seal, tốc độ và số chu kỳ.
• Bản vẽ rãnh, kết quả đo, độ nhám, đồng tâm và khe hở.
• Ảnh trước tháo, trong rãnh, sáu góc vòng hỏng và mẫu đối chứng.

7. Phụ lục phiếu kiểm chứng từng giả thuyết

Phiếu kiểm chứng 1: Cạnh sắc và ba via trong rãnh

Đối với giả thuyết “cạnh sắc và ba via trong rãnh”, bằng chứng xác nhận là kết quả soi rãnh bằng đèn xiên, dùng đầu dò nhựa và kính phóng đại. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã phá ba via, đánh bóng đúng hướng và kiểm soát lại kích thước; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 2: O-ring đi qua ren không có ống bảo vệ

Đối với giả thuyết “o-ring đi qua ren không có ống bảo vệ”, bằng chứng xác nhận là kết quả đối chiếu vị trí vết cắt với bước ren và mô phỏng đường lắp. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã bọc ren bằng sleeve lắp hoặc băng bảo vệ sạch; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 3: Thiếu vát dẫn hướng

Đối với giả thuyết “thiếu vát dẫn hướng”, bằng chứng xác nhận là kết quả đo góc và chiều dài mép dẫn trên bản vẽ và chi tiết. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã gia công vát dẫn phù hợp, bo sạch giao tuyến; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 4: Lỗ ngang cắt qua hành trình seal

Đối với giả thuyết “lỗ ngang cắt qua hành trình seal”, bằng chứng xác nhận là kết quả đánh dấu vị trí lỗ cổng và so với vết xén lặp lại. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã bo mép lỗ, tạo relief hoặc đổi trình tự lắp; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 5: Sai kích thước làm vòng bị kẹp

Đối với giả thuyết “sai kích thước làm vòng bị kẹp”, bằng chứng xác nhận là kết quả đo ID, tiết diện và rãnh bằng dụng cụ đã hiệu chuẩn. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã lắp đúng size, kiểm soát độ ép và mức lấp đầy; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 6: Vòng bị xoắn trong lúc lắp

Đối với giả thuyết “vòng bị xoắn trong lúc lắp”, bằng chứng xác nhận là kết quả vạch dấu tham chiếu an toàn rồi kiểm tra sự quay quanh tiết diện. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã tháo lắp lại bằng dụng cụ, bôi trơn đều và không lăn vòng; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 7: Chất bôi trơn không đủ hoặc không phù hợp

Đối với giả thuyết “chất bôi trơn không đủ hoặc không phù hợp”, bằng chứng xác nhận là kết quả kiểm tra vệt ma sát, loại mỡ và khả năng tương thích. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã dùng lớp bôi trơn mỏng, sạch và tương thích elastomer; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 8: Áp suất đẩy vòng vào khe hở

Đối với giả thuyết “áp suất đẩy vòng vào khe hở”, bằng chứng xác nhận là kết quả quan sát mép phía áp thấp và ghi áp suất đỉnh. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã giảm khe, tăng cứng kết cấu hoặc bổ sung back-up ring; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 9: Lệch tâm và tải ngang

Đối với giả thuyết “lệch tâm và tải ngang”, bằng chứng xác nhận là kết quả đo độ đảo, bạc dẫn hướng và kiểu mòn một phía. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã sửa dẫn hướng, căn đồng tâm trước khi thay vòng; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 10: Nhiễm hạt cứng trong dầu

Đối với giả thuyết “nhiễm hạt cứng trong dầu”, bằng chứng xác nhận là kết quả lọc mẫu dầu, kiểm tra phoi trong rãnh và bề mặt trượt. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã xúc rửa, thay lọc và loại nguồn sinh hạt; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép vòng xuất hiện vết cắt, lát xén hoặc mảnh cao su bị tách sau một số chu kỳ vận hành; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

7. 11 bài viết và trang liên quan

• O-ring công nghiệp
• 12 lỗi O-ring thường gặp
• Đọc dấu vết O-ring hỏng
• Phân tích lỗi O-ring theo Parker
• O-ring bị phồng
• O-ring bị cắt sau vài ngày
• Vật liệu FFKM
• Vật liệu PTFE
• Vật liệu silicone
• Oil Seal
• Tư vấn giải pháp làm kín

8. FAQ về o-ring bị cắt sau vài ngày

9. Kết luận

O-ring bị cắt sau vài ngày không nên được xử lý bằng cách thử ngẫu nhiên nhiều loại vòng. Hãy bảo toàn mẫu hỏng, kiểm tra đủ bốn nhóm: vận hành, vật liệu, phần cứng và lắp đặt; sau đó chạy xác nhận có dữ liệu. Cách làm này giảm dừng máy lặp lại và tạo tiêu chuẩn lựa chọn seal có thể dùng cho các thiết bị tương tự.

Nguồn kỹ thuật: Parker O-Ring Handbook – Section X Failure Modes; ERIKS O-ring Technical Handbook – Troubleshooting; ảnh minh họa thuộc thư viện kỹ thuật Sealtech Vietnam. Nội dung biên soạn độc lập, cần xác nhận bằng dữ liệu compound và thử nghiệm ứng dụng thực tế.

Tags: o-ring bị cắt, o-ring mới thay bị rách, nguyên nhân o-ring hỏng nhanh, O-ring bị cắt sau vài ngày, lỗi O-ring, cách chọn O-ring, vật liệu cao su làm kín, bảo trì thủy lực, gioăng cao su công nghiệp, Sealtech Vietnam, chẩn đoán rò rỉ O-ring
