Cách đọc dấu vết O-ring hỏng
Cách đọc dấu vết O-ring hỏng – 10 mẫu lỗi và cách xử lý
Một chiếc O-ring hỏng không chỉ cho biết “vòng đã rò”; hình dạng phần bị cắt, hướng vết nứt, vị trí mép nham nhở và mức hồi phục của tiết diện còn chỉ ra nguyên nhân gốc. Bài viết này hướng dẫn kỹ thuật viên đọc 10 mẫu lỗi theo Technical Handbook O-rings – Troubleshooting, sau đó đối chiếu với rãnh, áp suất, nhiệt, môi chất và cách lắp.
Nguồn kỹ thuật: nội dung được tổng hợp và diễn giải từ chương 20 “Troubleshooting” của ERIKS Technical Handbook O-rings. Handbook nhấn mạnh hư hỏng O-ring thường là kết quả của nhiều nguyên nhân kết hợp; vì vậy cần đồng thời xem xét thiết kế, compound, thử nghiệm và kỹ năng lắp đặt.
Phương pháp đọc dấu vết O-ring
1. Giữ hiện trạngChụp vị trí rò và chiều áp suất trước khi tháo.
2. Đọc hình tháiCắt, dẹt, xoắn, nứt, rỗ hay mất thể tích.
3. Đo hệ thốngRãnh, khe hở, bề mặt, áp, nhiệt và chuyển động.
4. Xác minh compoundVật liệu, độ cứng, môi chất và lô hàng.
Không nên kéo giãn vòng hỏng để “xem có nứt không”, vì thao tác này có thể tạo vết mới. Đánh dấu vị trí 12 giờ và phía áp suất cao trước khi lấy O-ring ra; nhờ đó có thể liên hệ dấu hỏng với khe hở, cửa van hoặc điểm lệch tâm.
Hình thái hư hỏng là bằng chứng, không phải kết luận cuối cùng. Cùng một vết nham nhở có thể liên quan áp suất, nhiệt, vật liệu quá mềm và khe hở quá lớn cùng lúc.
10 mẫu lỗi O-ring và cách khắc phục
1. Extrusion and nibbling – O-ring bị ép tràn, cắn mép
Áp suất caoKhe hởMép nham nhởDấu vết: nhiều vết cắn nhỏ xuất hiện ở phía hạ áp; mép O-ring giống bị gặm hoặc xé vụn.
Nguồn gốc: khe hở quá lớn, áp suất cao, vật liệu quá mềm, compound bị môi chất làm suy giảm, khe không đều do lệch tâm, gia công sai, cạnh sắc hoặc chọn vòng quá lớn cho rãnh.
Hành động: đo lại khe theo trạng thái có tải; giảm clearance bằng gia công; kiểm tra đồng tâm; phá cạnh sắc; dùng đúng kích thước; chọn độ cứng phù hợp và lắp back-up ring đúng thiết kế.
2. Spiral failure – O-ring bị xoắn, cắt chéo khoảng 45°
Ứng dụng độngHành trình dàiMa sátDấu vết: chuỗi vết cắt sâu chạy xoắn, thường tạo góc chéo khoảng 45° trên bề mặt vòng.
Nguồn gốc: một phần O-ring trượt trong khi phần khác lăn; vòng mắc tại điểm lệch tâm hoặc thành xi lanh, rồi xoắn theo chuyển động. Bề mặt và bôi trơn không đồng đều làm rủi ro tăng.
Hành động: kiểm tra độ tròn bore, giảm khe hở, cải thiện hoàn thiện bề mặt và bôi trơn; cân nhắc X-ring/Quad-ring, back-up ring hoặc T-seal trong trường hợp phù hợp.
3. Abrasion – O-ring bị mài mòn
Ma sátBề mặtNhiễm bẩnDấu vết: một bên tiết diện bị phẳng theo hướng chuyển động; có đường mòn song song hoặc bề mặt xước.
Nguồn gốc: bề mặt kim loại quá thô hoạt động như vật mài; bề mặt quá nhẵn có thể không duy trì bôi trơn; thiếu dầu/mỡ, nhiệt cao hoặc tạp chất mài mòn trong hệ thống.
Hành động: kiểm tra yêu cầu bề mặt của đúng ứng dụng, bảo đảm chất bôi trơn tương thích, xác minh compound chịu nhiệt và loại tạp chất bằng lọc/vệ sinh.

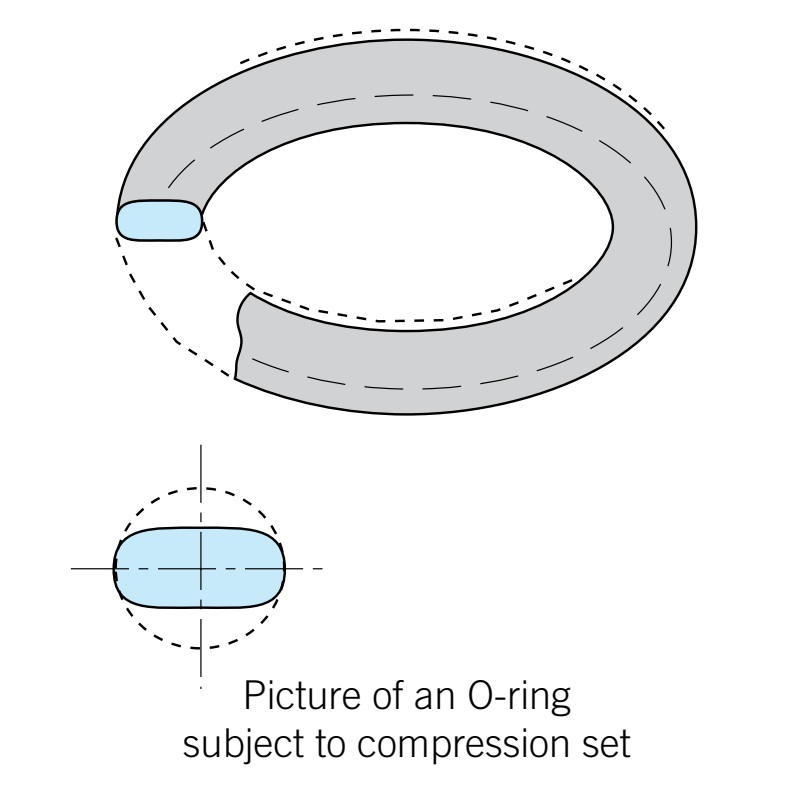

4. Compression set – O-ring bị dẹt và mất đàn hồi
NhiệtSqueezeVật liệuDấu vết: hai mặt tiết diện bị dẹt theo vùng nén; vòng không trở lại tiết diện tròn sau khi tháo.
Nguồn gốc: compound có tính compression set không phù hợp, áp suất/nhiệt quá cao, vật liệu trương nở, squeeze quá lớn, lưu hóa chưa hoàn chỉnh hoặc sai kích thước.
Hành động: chọn compound có độ hồi phục phù hợp với nhiệt; kiểm tra tương thích hóa học; giảm squeeze nếu thiết kế cho phép; đo lại rãnh và O-ring đầu vào. Không chỉ đổi sang vòng cứng hơn mà bỏ qua gland fill.
5. Weather or ozone cracking – nứt do ozone và thời tiết
OzoneKhông khíNứt vuông góc lực kéoDấu vết: nhiều vết nứt nhỏ trên bề mặt ngoài, thường vuông góc với hướng ứng suất.
Nguồn gốc: ozone và chất ô nhiễm không khí tấn công liên kết không bão hòa của một số polymer; vòng bị kéo căng khi lưu kho hoặc vận hành làm vết nứt hiện rõ.
Hành động: chọn elastomer chịu ozone, tránh ánh nắng/nguồn ozone, bảo quản vòng không bị căng và không treo gần motor điện hoặc thiết bị phát tia lửa.
6. Heat hardening and oxidation – chai cứng, oxy hóa do nhiệt
Nhiệt caoKhông khíChai cứngDấu vết: bề mặt rỗ hoặc nứt, vòng cứng; thường đi kèm tiết diện dẹt do compression set.
Nguồn gốc: nhiệt môi trường quá cao làm elastomer cứng, chất hóa dẻo bay hơi và vật liệu nứt do oxy hóa.
Hành động: giảm nhiệt vận hành, xử lý ma sát và nguồn nhiệt cục bộ; chọn compound chịu nhiệt và oxy hóa phù hợp với môi chất. Nhiệt độ tại seal có thể cao hơn nhiệt đo ở bồn.
7. Plasticizer extraction – mất chất hóa dẻo, co thể tích
Nhiên liệuCo vòngNứt vùng ứng suấtDấu vết: vết nứt nhỏ tại vùng chịu ứng suất kèm giảm thể tích hoặc co kích thước.
Nguồn gốc: hóa chất hệ thống chiết chất hóa dẻo khỏi compound hoặc chất hóa dẻo thất thoát trong môi trường khô; handbook ghi nhận dạng này đáng chú ý trong hệ nhiên liệu.
Hành động: xác định đầy đủ nhiên liệu, phụ gia và nhiệt; dùng compound tương thích với hàm lượng chất chiết xuất thấp hoặc không dùng plasticizer dễ bị lấy đi.
8. Installation damage – O-ring bị cắt, lột da khi lắp
Vết cắt ngắnRen/cạnh sắcThiếu bôi trơnDấu vết: vết cắt ngắn, khía, bề mặt bị lột hoặc cạo quanh chu vi; có thể xảy ra ở cả seal tĩnh và động.
Nguồn gốc: cạnh sắc, ren, chamfer không đủ, rãnh mù, vòng quá lớn/nhỏ, xoắn hoặc kẹp trong khi lắp, thiếu chất bôi trơn.
Hành động: bo cạnh và góc rãnh; che ren bằng ống hoặc băng phù hợp; tạo lead-in chamfer; dùng đúng kích thước; bôi trơn tương thích và không dùng móc kim loại sắc. Xem thêm O-ring bị cắt sau vài ngày sử dụng.
9. Explosive decompression – nổ/rộp do giải nén nhanh
Khí áp caoRộpNứt sâuDấu vết: nhiều vết tách ngắn, ngẫu nhiên, ăn sâu vào tiết diện; ngay sau tháo có thể thấy các bọng nhỏ trên bề mặt.
Nguồn gốc: khí thấm vào vi lỗ của elastomer ở áp suất cao. Khi áp suất giảm nhanh, khí không kịp khuếch tán và tạo rộp/nứt khi thoát ra.
Hành động: tăng thời gian giải nén, đánh giá tiết diện, chọn độ cứng và compound chống decompression phù hợp; xác nhận chu kỳ áp suất thực tế thay vì chỉ áp suất danh nghĩa.
10. Back-up ring failure – lỗi vòng chống đùn làm hỏng O-ring
Seal độngBack-up ringXung áp/nhiệtDấu vết: O-ring bị khía hoặc nibbling ngay cạnh mối cắt scarf/overlap của back-up ring.
Nguồn gốc: biến thiên nhiệt, xung áp hoặc chính back-up ring bị đùn vào khe, tạo cạnh gây tổn thương O-ring.
Hành động: kiểm tra hướng và chi tiết lắp back-up ring, khe hở, vật liệu và kiểu vòng; cân nhắc back-up ring nguyên khối hoặc vật liệu như PEEK khi thiết kế yêu cầu. Không mặc định thêm back-up ring là luôn giải quyết được extrusion.
Bảng khoanh vùng nguyên nhân theo dấu vết
| Dấu vết chính | Nguyên nhân ưu tiên | Phép đo/xác minh | Không nên làm |
|---|---|---|---|
| Mép bị gặm phía hạ áp | Extrusion, khe hở, xung áp | Khe ở trạng thái có tải, áp peak | Chỉ tăng độ cứng vòng |
| Vết xoắn chéo khoảng 45° | Spiral failure | Độ tròn, bề mặt, bôi trơn | Lắp lại cùng loại không sửa rãnh |
| Một mặt bị mòn phẳng | Abrasion | Độ nhám, lọc, nhiệt, đồng tâm | Đánh bóng gương tùy ý |
| Hai mặt dẹt, không hồi | Compression set | Squeeze, gland fill, nhiệt | Dùng lại vòng |
| Nứt nhỏ vuông góc lực căng | Ozone/weather | Môi trường, lưu kho, vật liệu | Chọn vật liệu theo màu |
| Cứng, rỗ, nứt kèm dẹt | Nhiệt và oxy hóa | Nhiệt tại seal, compound | Chỉ làm mát bên ngoài |
| Co thể tích và nứt nhỏ | Plasticizer extraction | Nhiên liệu, phụ gia, thay đổi khối lượng | Nhầm với compression set |
| Vết cắt ngắn, lột bề mặt | Installation damage | Chamfer, ren, dụng cụ | Quy lỗi ngay cho chất lượng vòng |
| Rộp, nứt sâu ngẫu nhiên | Explosive decompression | Khí, áp, tốc độ xả | Xả áp đột ngột khi thử lại |
| Khía cạnh mối nối back-up | Back-up ring failure | Kiểu, hướng, vật liệu vòng chống đùn | Thêm vòng chống đùn thứ hai tùy ý |
Quy trình troubleshooting O-ring tại hiện trường
- LOTO và xả áp: xác nhận hệ thống không còn năng lượng tích trữ.
- Chụp vị trí rò: ghi phía áp cao/thấp và hướng chuyển động.
- Ghi điều kiện: áp liên tục, peak, nhiệt, môi chất, chu kỳ và thời gian hỏng.
- Tháo không phá dấu: dùng dụng cụ không sắc và không kéo giãn vòng.
- Đánh dấu vị trí: giữ tương quan dấu hỏng với rãnh và cửa áp.
- Phân loại hình thái: cắn mép, xoắn, mòn, dẹt, nứt, co hay rộp.
- Đo O-ring: tiết diện, ID, độ cứng khi có phương pháp và so với mẫu/lô.
- Đo rãnh: chiều rộng, chiều sâu, gland fill, squeeze và stretch.
- Đo khe hở: xét cả lệch tâm, tải ngang, nhiệt và áp suất.
- Kiểm tra bề mặt: độ nhám, ba via, chamfer, ren và nhiễm bẩn.
- Xác minh compound: tương thích với tất cả hóa chất và dải nhiệt.
- Kiểm tra bôi trơn: đúng loại, đủ lượng và không gây trương nở.
- Xác định nguyên nhân gốc: tách nguyên nhân chính và yếu tố thúc đẩy.
- Chạy thử kiểm soát: theo dõi áp, nhiệt, rò và lưu mẫu hỏng.
Nguyên tắc quyết định: sửa rãnh/khe hở khi dấu hỏng mang tính hình học; sửa hệ thống khi liên quan xung áp, nhiệt hoặc giải nén; đổi compound khi có bằng chứng hóa học/nhiệt; chuẩn hóa thao tác khi dấu cắt xuất hiện ngay sau lắp.
Dữ liệu cần có trong biên bản O-ring hỏng
Nhận dạng
Mã máy, vị trí seal, kích thước, vật liệu, độ cứng và lô hàng.
Điều kiện
Môi chất, nồng độ, nhiệt, áp làm việc/peak, chuyển động và chu kỳ.
Hình học
Bản vẽ rãnh, squeeze, stretch, gland fill, clearance và chamfer.
Dấu vết
Ảnh nhiều góc, phía áp suất, vị trí 12 giờ và hình thái bề mặt.
Lắp đặt
Dụng cụ, chất bôi trơn, quy trình, người thực hiện và ngày thay.
Lịch sử
Tuổi thọ các lần trước, thay đổi dầu/hóa chất, sửa chữa và sự cố liên quan.
Đối chiếu thêm bài tổng quan 12 lỗi O-ring thường gặp, bài O-ring bị phồng và danh mục O-ring Sealtech Vietnam.
FAQ – Câu hỏi thường gặp
1. Mép O-ring bị nham nhở có chắc là do áp suất cao?
Chưa chắc. Áp suất thường kết hợp với khe hở lớn, lệch tâm, vật liệu mềm hoặc bị hóa chất suy giảm. Cần kiểm tra cả hệ thống.
2. Vì sao vết spiral thường chạy chéo khoảng 45°?
Vòng vừa trượt vừa lăn trong rãnh, tạo xoắn quanh chu vi. Chuyển động này hình thành chuỗi vết cắt chéo đặc trưng.
3. O-ring bị dẹt có phải chọn sai kích thước?
Có thể, nhưng còn do nhiệt, compound có compression set kém, squeeze quá lớn, trương nở hoặc lưu hóa không đạt.
4. Làm sao phân biệt ozone cracking với nứt do nhiệt?
Nứt ozone thường là nhiều vết nhỏ vuông góc hướng ứng suất trên bề mặt ngoài; hư nhiệt thường đi kèm chai cứng, rỗ/nứt và compression set. Cần xét môi trường thực tế.
5. Plasticizer extraction khác trương nở hóa học thế nào?
Chiết chất hóa dẻo thường làm vòng co, mất thể tích và nứt; trương nở làm vòng tăng kích thước, mềm hoặc phồng do hấp thụ môi chất.
6. Có nên tăng độ cứng để chống mọi lỗi O-ring?
Không. Độ cứng cao có thể giúp chống extrusion nhưng làm lắp khó hơn và ảnh hưởng khả năng bám kín. Phải sửa khe hở, rãnh và điều kiện hệ thống trước.
7. Back-up ring đã lắp mà O-ring vẫn bị cắt vì sao?
Back-up ring có thể sai hướng, sai kiểu, bị đùn vào khe hoặc mối nối của vòng tạo điểm khía. Cần kiểm tra chính vòng chống đùn và chi tiết lắp.
8. O-ring nổ rộp sau xả áp có dùng lại được không?
Không. Đây là hư hỏng cấu trúc bên trong; cần thay mới, kiểm soát tốc độ giải nén và chọn compound chống decompression phù hợp.
Kết luận
Đọc đúng dấu vết giúp chuyển từ “thay O-ring” sang “xử lý nguyên nhân gốc”. Vết cắn mép dẫn tới kiểm tra khe và áp suất; vết chéo dẫn tới ma sát và xoắn; vòng dẹt dẫn tới squeeze, nhiệt và compound; rộp nứt sâu dẫn tới chu kỳ giải nén. Khi dữ liệu hiện trường được ghi đầy đủ, lựa chọn vật liệu và phương án sửa rãnh sẽ đáng tin cậy hơn nhiều.
