O-ring bị đùn khe hở (Extrusion) – 10 nguyên nhân và cách phòng ngừa

1. O-ring bị đùn khe hở được nhận biết như thế nào?

Tại nhà máy, biểu hiện thường được mô tả là mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn. Mô tả này mới là triệu chứng, chưa phải nguyên nhân. Cùng một dấu vết có thể đến từ thiết kế rãnh, vật liệu, môi chất, chế độ áp suất hoặc thao tác lắp; ngược lại, một nguyên nhân có thể tạo nhiều dấu vết theo thời gian.

Trước khi tháo, cần ghi thời điểm bắt đầu rò, số giờ chạy, tải máy, nhiệt độ, lần thay seal gần nhất và thay đổi gần đây về dầu, chất tẩy hoặc quy trình. Sau khi tháo, không kéo giãn, rửa hoặc cạo bề mặt vòng. Việc giữ nguyên chứng cứ giúp phân biệt hư hỏng ban đầu với vết tạo ra trong lúc tháo.

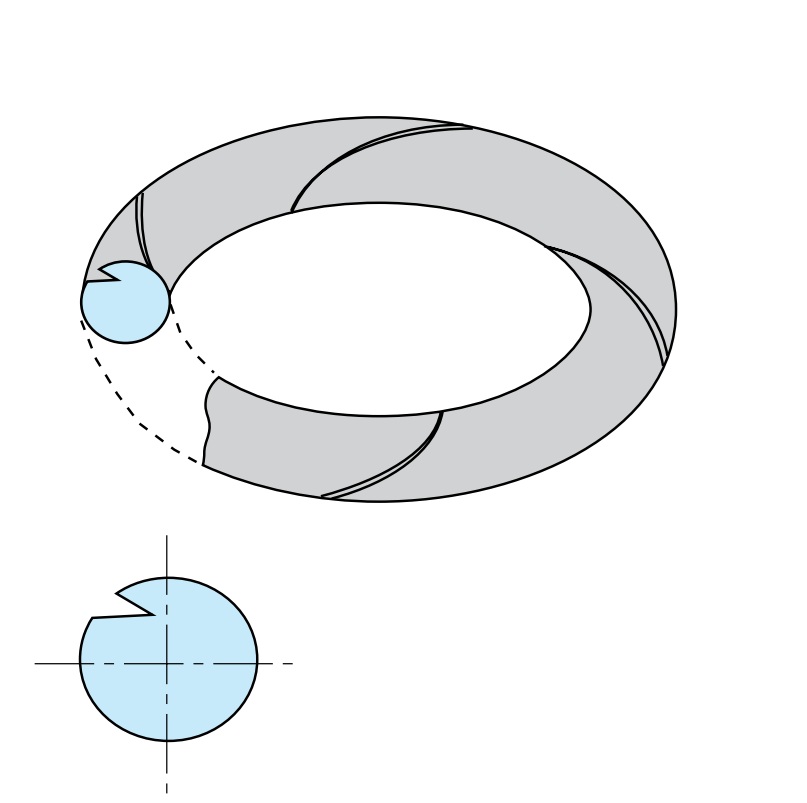

O-ring bị đùn khe và cắn xé mép. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

2. 10 nguyên nhân gây o-ring bị đùn khe hở

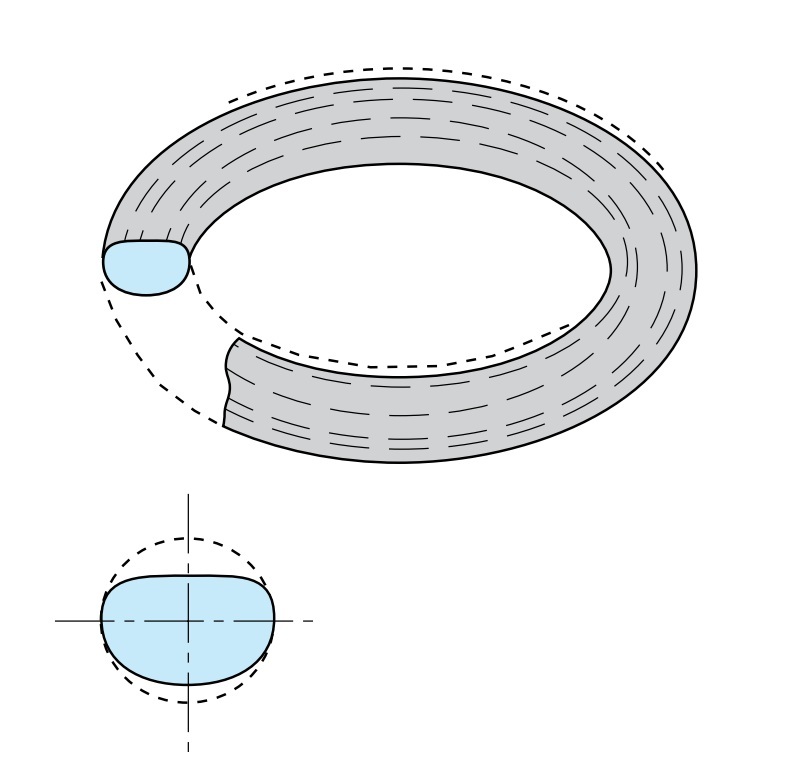

O-ring bị mài mòn trong ứng dụng động. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

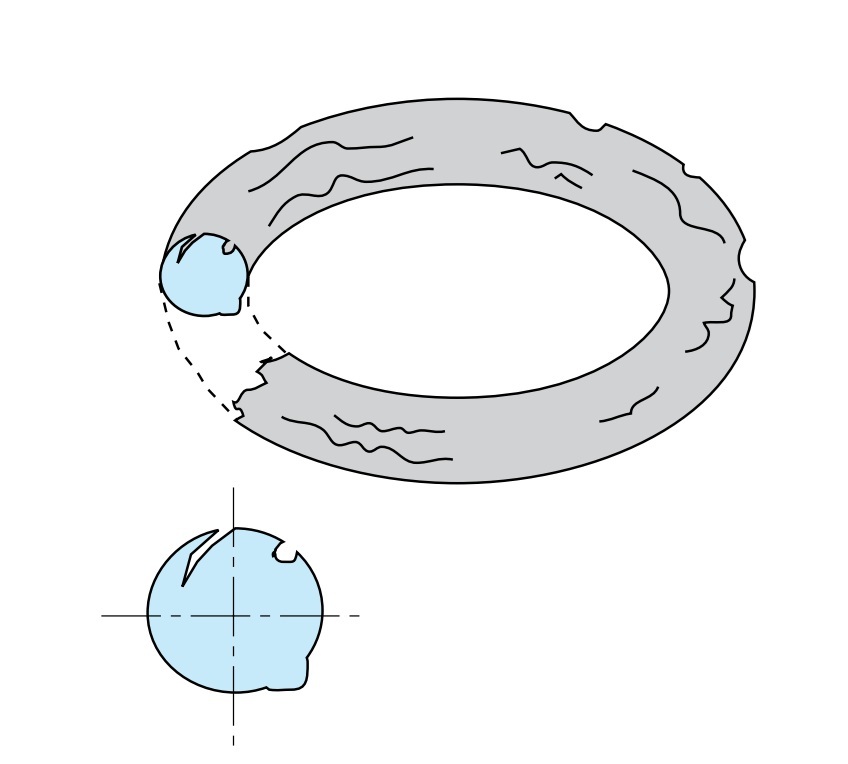

Dấu vết nibbling trên O-ring. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

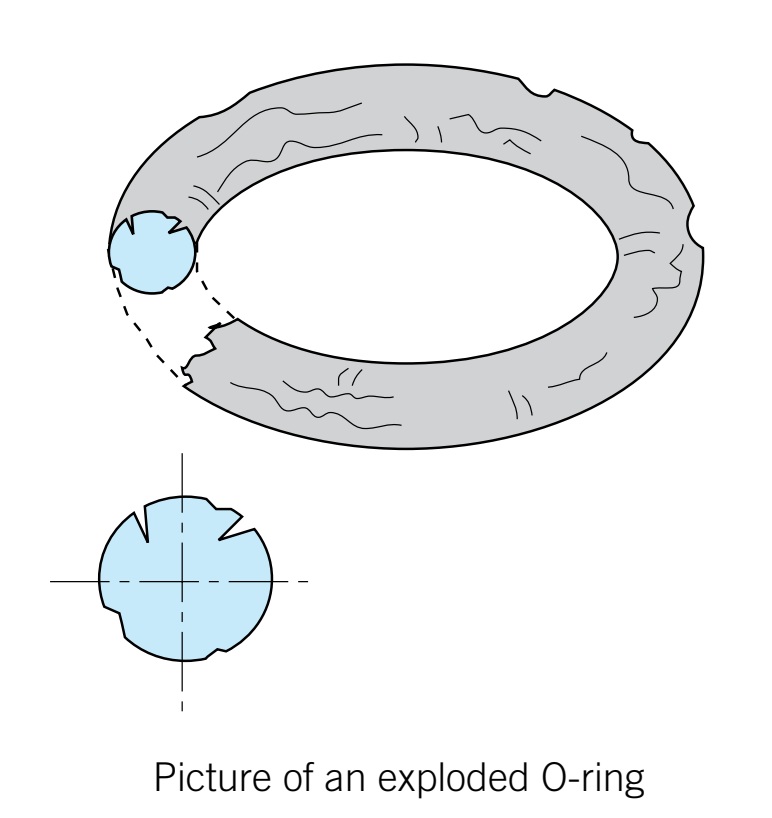

O-ring hư hỏng do khí cao áp và giải nén nhanh. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

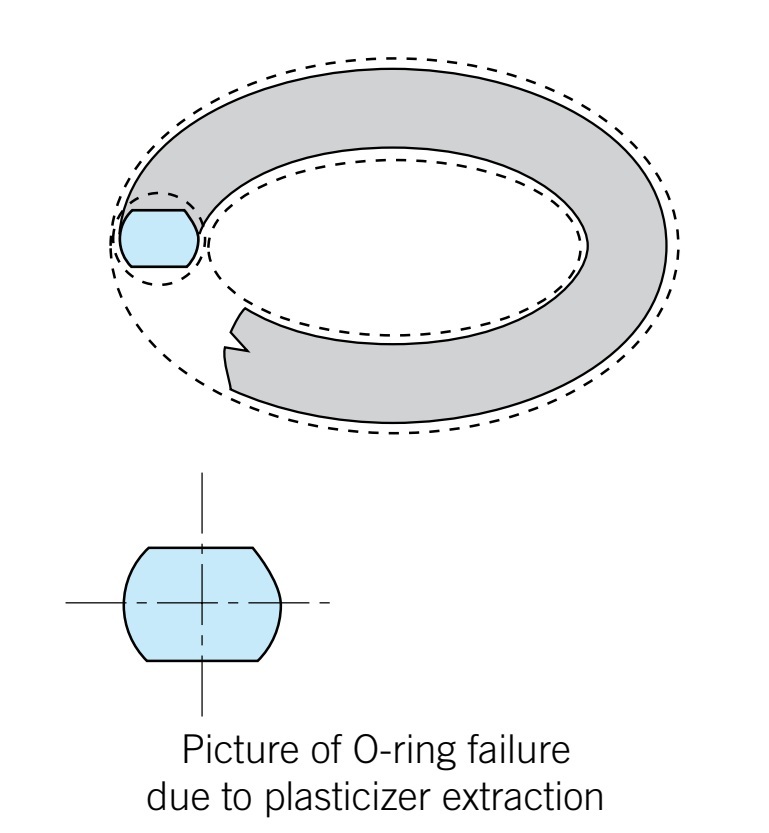

O-ring thay đổi hình dạng do suy giảm vật liệu. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

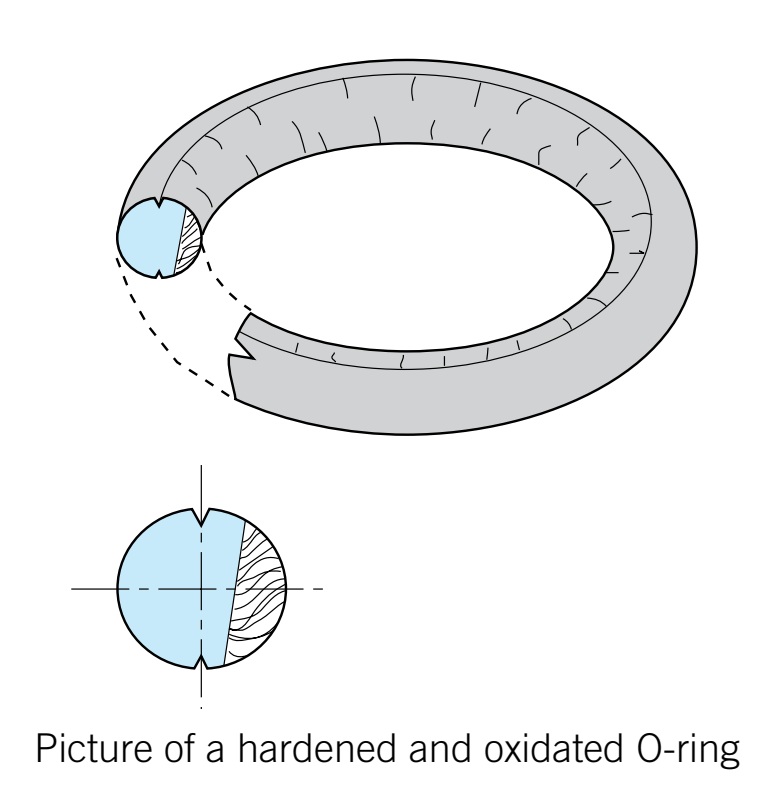

O-ring chai cứng và oxy hóa. Nguồn hình: thư viện kỹ thuật Sealtech Vietnam; nội dung đối chiếu Parker O-Ring Handbook, Section X.

3. Quy trình kiểm tra hiện trường 10 bước

1. Bước 1: Cô lập năng lượng. Dừng máy, khóa nguồn, xả áp có kiểm soát và xác nhận không còn năng lượng tích trữ. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
2. Bước 2: Ghi nhận hiện trạng trước tháo. Chụp vùng rò, tư thế lắp, hướng áp, nhiệt độ và thông số điều khiển. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
3. Bước 3: Đánh dấu định hướng. Đánh dấu phía áp cao/thấp, hướng chuyển động và vị trí tương quan của vòng với thân máy. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
4. Bước 4: Tháo không tạo vết mới. Dùng dụng cụ đầu tù; không nạy bằng tua vít hoặc kéo vòng qua cạnh sắc. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
5. Bước 5: Bảo quản mẫu hỏng. Cho vào túi sạch có nhãn, không rửa bằng dung môi và không trộn với vòng khác. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
6. Bước 6: Quan sát 360 độ. Dùng kính phóng đại, ánh sáng xiên; ghi loại, hướng, độ sâu và phân bố dấu vết. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
7. Bước 7: Đo O-ring và rãnh. Đo ID, tiết diện, độ sâu/rộng rãnh, khe hở, độ tròn, đồng tâm và bề mặt. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
8. Bước 8: Rà soát điều kiện vận hành. Lấy áp suất đỉnh, chu kỳ, nhiệt tại seal, môi chất và mọi hóa chất tiếp xúc. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
9. Bước 9: Lập giả thuyết và kiểm chứng. Xếp tối thiểu ba khả năng, tìm bằng chứng ủng hộ và bằng chứng loại trừ từng khả năng. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.
10. Bước 10: Khắc phục và chạy xác nhận. Sửa nguyên nhân gốc, lắp đúng quy trình, tăng tải theo bước và lưu kết quả sau chạy. Với sự cố o-ring bị đùn khe hở, cần ghi riêng biểu hiện “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn”.

4. Bảng so sánh nguyên nhân – cách kiểm tra – cách khắc phục

5. Phân tích chuyên sâu theo tám trục điều kiện

1. Trục kiểm tra áp suất

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện giá trị làm việc, áp suất đỉnh, tốc độ tăng/giảm và khả năng đảo chiều. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

2. Trục kiểm tra nhiệt độ

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện nhiệt môi chất, nhiệt môi trường và nhiệt ma sát ngay tại đường seal. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

3. Trục kiểm tra môi chất

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện dầu hoặc khí chính, phụ gia, dung môi vệ sinh, mỡ lắp và tạp chất. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

4. Trục kiểm tra chuyển động

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện tĩnh, tịnh tiến, dao động hay quay; tốc độ, hành trình và tải ngang. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

5. Trục kiểm tra hình học rãnh

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện độ ép, độ giãn, gland fill, khe hở đùn, bán kính và vát dẫn. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

6. Trục kiểm tra bề mặt

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện độ nhám, hướng vết gia công, độ cứng, lớp phủ và khuyết tật cục bộ. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

7. Trục kiểm tra vật liệu

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện polymer nền, compound, độ cứng, lô, tuổi kho và lịch sử nhiệt. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

8. Trục kiểm tra thao tác

Đối với o-ring bị đùn khe hở, hồ sơ phải thể hiện dụng cụ, độ sạch, lubricant, cách đi qua ren/lỗ ngang và bước kiểm tra sau lắp. Một giá trị danh nghĩa đơn lẻ không mô tả được tải thực lên O-ring. Hãy thu dữ liệu trong pha khởi động, tải ổn định, chuyển trạng thái và dừng máy; đây là lúc dấu vết “mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn” thường được hình thành hoặc phát triển.

Kết quả nên được so sánh giữa ba trạng thái: thiết kế, đo khi máy dừng và đo khi vận hành. Nếu ba trạng thái khác nhau, nguyên nhân gốc thường nằm ở biến dạng dưới tải, nhiệt cục bộ, xung áp hoặc thao tác lắp. Mỗi nhận định phải gắn với ảnh, số đo hoặc mẫu đối chứng để tránh kết luận cảm tính.

6. Cách lập báo cáo nguyên nhân gốc

Một báo cáo tốt không chỉ ghi “thay O-ring mới”. Hãy mô tả failure mode, vị trí và hướng dấu vết; liệt kê dữ liệu đo; nêu các giả thuyết đã loại; xác định nguyên nhân trực tiếp, nguyên nhân góp phần và lỗ hổng kiểm soát. Với o-ring bị đùn khe hở, ảnh vòng hỏng phải đi kèm ảnh rãnh và ảnh toàn cụm để giữ bối cảnh.

Hành động khắc phục cần tách thành ba lớp: containment để đưa máy về trạng thái an toàn; corrective action để loại nguyên nhân đã xác nhận; preventive action để tránh lặp trên thiết bị tương tự. Mỗi hành động phải có người chịu trách nhiệm, thời hạn, tiêu chí nghiệm thu và dữ liệu sau chạy.

Mẫu dữ liệu tối thiểu cần lưu

• Mã máy, vị trí seal, ngày lắp và ngày phát hiện.
• Mã O-ring, kích thước, compound, Shore, lô và nhà cung cấp.
• Môi chất đầy đủ, phụ gia, hóa chất vệ sinh và lubricant.
• Áp suất thường, áp đỉnh, nhiệt độ tại seal, tốc độ và số chu kỳ.
• Bản vẽ rãnh, kết quả đo, độ nhám, đồng tâm và khe hở.
• Ảnh trước tháo, trong rãnh, sáu góc vòng hỏng và mẫu đối chứng.

7. Phụ lục phiếu kiểm chứng từng giả thuyết

Phiếu kiểm chứng 1: Khe hở hướng kính quá lớn

Đối với giả thuyết “khe hở hướng kính quá lớn”, bằng chứng xác nhận là kết quả đo đường kính tại nhiều góc và tính khe cực đại. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã giảm dung sai hoặc phục hồi bề mặt; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 2: Áp suất đỉnh vượt thiết kế

Đối với giả thuyết “áp suất đỉnh vượt thiết kế”, bằng chứng xác nhận là kết quả ghi dữ liệu tốc độ cao và bắt xung áp. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã lắp giảm chấn, chỉnh van và xác nhận rating; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 3: Vật liệu quá mềm

Đối với giả thuyết “vật liệu quá mềm”, bằng chứng xác nhận là kết quả đo Shore đúng phương pháp và kiểm tra compound. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã chọn độ cứng phù hợp sau khi sửa khe; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 4: O-ring mềm hoặc trương do môi chất

Đối với giả thuyết “o-ring mềm hoặc trương do môi chất”, bằng chứng xác nhận là kết quả đo thay đổi thể tích, khối lượng và độ cứng. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã đổi elastomer tương thích; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 5: Lệch tâm tạo khe không đều

Đối với giả thuyết “lệch tâm tạo khe không đều”, bằng chứng xác nhận là kết quả đo độ đảo và phân bố dấu mòn. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã sửa bạc dẫn hướng và căn chỉnh; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 6: Chi tiết kim loại giãn nở dưới áp

Đối với giả thuyết “chi tiết kim loại giãn nở dưới áp”, bằng chứng xác nhận là kết quả đo/ước tính biến dạng vỏ ở áp đỉnh. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã tăng độ cứng thành hoặc giảm tải; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 7: Mép rãnh sắc cắt phần đùn

Đối với giả thuyết “mép rãnh sắc cắt phần đùn”, bằng chứng xác nhận là kết quả soi biên rãnh và hình dạng vết cắt. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã bo mép theo thiết kế và loại ba via; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 8: Gland fill quá cao

Đối với giả thuyết “gland fill quá cao”, bằng chứng xác nhận là kết quả tính thể tích vòng sau trương và dung sai. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã chọn đúng size hoặc sửa thể tích rãnh; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 9: Thiếu back-up ring ở áp cao

Đối với giả thuyết “thiếu back-up ring ở áp cao”, bằng chứng xác nhận là kết quả kiểm tra hướng áp và cấu hình hỗ trợ. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã bổ sung vòng chống đùn đúng phía; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

Phiếu kiểm chứng 10: Áp đảo chiều nhưng chỉ chặn một phía

Đối với giả thuyết “áp đảo chiều nhưng chỉ chặn một phía”, bằng chứng xác nhận là kết quả ghi chu kỳ áp hai chiều và vị trí hỏng. Ghi số đo, dụng cụ, ngày hiệu chuẩn, vị trí đo và điều kiện máy. Bằng chứng phản chứng cũng phải được lưu; nếu kết quả không ủng hộ giả thuyết, không tiếp tục thay đổi vật liệu theo cảm tính.

Tiêu chí đóng hành động: đã bố trí back-up hai phía khi thiết kế yêu cầu; máy hoàn thành chu kỳ thử đại diện mà không tái xuất hiện mép phía áp thấp bị kéo vào khe, sứt như bị nhai và có thể mất nhiều vật liệu trước khi rò lớn; dữ liệu áp suất, nhiệt độ và rò nằm trong giới hạn đã phê duyệt. Bài học sau sự cố phải được cập nhật vào hướng dẫn lắp và kế hoạch kiểm tra thiết bị cùng loại.

7. 11 bài viết và trang liên quan

• O-ring công nghiệp
• 12 lỗi O-ring thường gặp
• Đọc dấu vết O-ring hỏng
• Phân tích lỗi O-ring theo Parker
• O-ring bị phồng
• O-ring bị cắt sau vài ngày
• Vật liệu FFKM
• Vật liệu PTFE
• Vật liệu silicone
• Oil Seal
• Tư vấn giải pháp làm kín

8. FAQ về o-ring bị đùn khe hở

9. Kết luận

O-ring bị đùn khe hở không nên được xử lý bằng cách thử ngẫu nhiên nhiều loại vòng. Hãy bảo toàn mẫu hỏng, kiểm tra đủ bốn nhóm: vận hành, vật liệu, phần cứng và lắp đặt; sau đó chạy xác nhận có dữ liệu. Cách làm này giảm dừng máy lặp lại và tạo tiêu chuẩn lựa chọn seal có thể dùng cho các thiết bị tương tự.

Nguồn kỹ thuật: Parker O-Ring Handbook – Section X Failure Modes; ERIKS O-ring Technical Handbook – Troubleshooting; ảnh minh họa thuộc thư viện kỹ thuật Sealtech Vietnam. Nội dung biên soạn độc lập, cần xác nhận bằng dữ liệu compound và thử nghiệm ứng dụng thực tế.

Tags: o-ring extrusion, o-ring bị đùn khe, vòng chống đùn o-ring, O-ring bị đùn khe hở, lỗi O-ring, cách chọn O-ring, vật liệu cao su làm kín, bảo trì thủy lực, gioăng cao su công nghiệp, Sealtech Vietnam, chẩn đoán rò rỉ O-ring
