Khi nào nên dùng Oil Seal hai môi? Cách chọn và lắp đúng
Khi nào nên dùng Oil Seal hai môi?
Oil Seal hai môi thường được chọn khi thiết bị vừa cần giữ dầu hoặc mỡ bên trong, vừa cần hạn chế bụi, nước bắn và tạp chất từ bên ngoài. Tuy nhiên, thêm một môi không mặc định làm kín tốt hơn: ma sát, nhiệt và yêu cầu bôi trơn cũng tăng. Chọn đúng phải dựa trên môi trường, tốc độ trục, áp suất, vật liệu và cấu tạo thật của từng loại phớt.
Điểm dễ nhầm: “hai môi” có thể chỉ loại gồm một môi chính có lò xo và một môi bụi phụ không lò xo; cũng có thể là thiết kế hai môi làm kín chủ động để tách hai môi chất. Hai cấu hình này có chức năng, hướng lắp và yêu cầu bôi trơn khác nhau.
Oil Seal hai môi là gì?

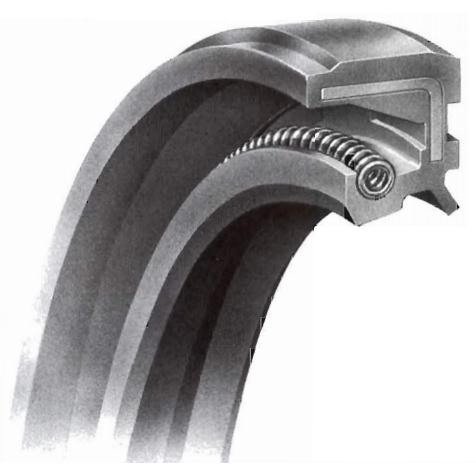

Trong cấu hình phổ biến, Oil Seal hai môi có:
- Môi chính: thường có lò xo garter, quay về phía dầu hoặc môi chất cần giữ.
- Môi phụ/môi bụi: thường không có lò xo, quay ra môi trường để hạn chế bụi và nước bắn.
- Khoang giữa hai môi: có thể được bôi một lượng mỡ phù hợp để giảm chạy khô và tăng khả năng giữ tạp chất, nếu nhà sản xuất cho phép.

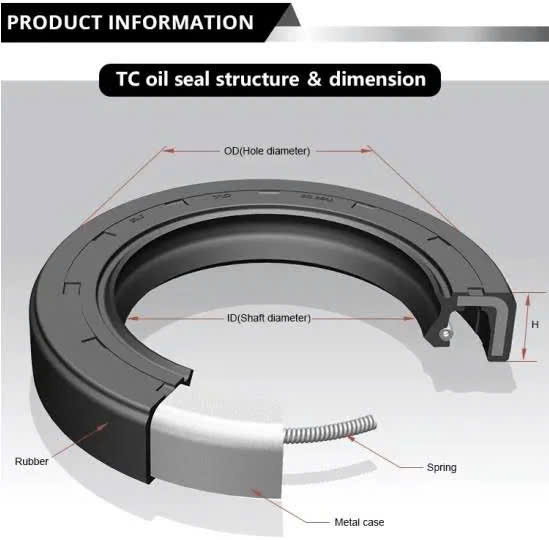

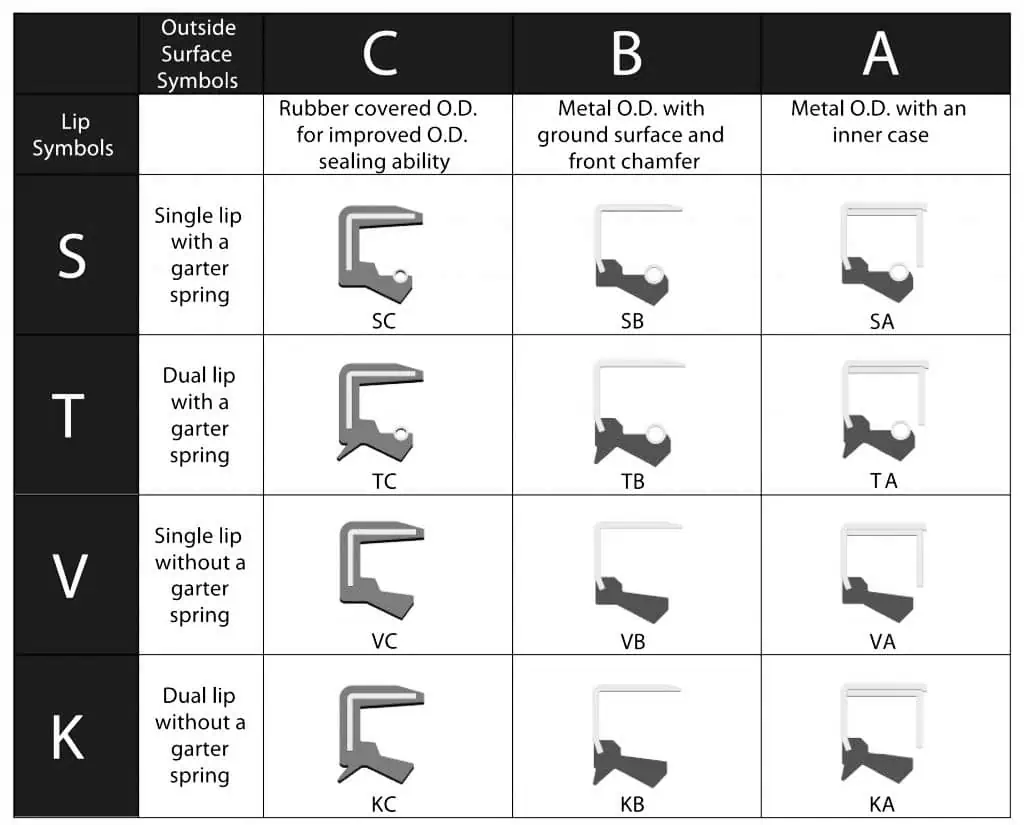

Loại thường được gọi theo profile TC trong một số hệ ký hiệu có vỏ bọc cao su và hai môi, nhưng ký hiệu profile không hoàn toàn thống nhất giữa mọi hãng. Vì vậy, không nên đặt hàng chỉ bằng chữ “TC”; cần kèm kích thước, bản vẽ mặt cắt, vật liệu và điều kiện vận hành.
8 trường hợp nên cân nhắc Oil Seal hai môi
1. Môi trường có nhiều bụi công nghiệp
Bụi xi măng, bột, đất hoặc hạt mài có thể lọt đến môi chính và tạo mài mòn ba vật thể. Môi bụi giúp giảm lượng tạp chất tiếp cận đường làm kín.
2. Thiết bị có nước bắn hoặc bùn nhẹ
Máy đặt ngoài trời, xe công trình và thiết bị rửa định kỳ có thể hưởng lợi từ môi phụ. Tuy nhiên, môi bụi thông thường không thay thế phớt chuyên dụng khi ngâm nước hoặc rửa áp lực cao.

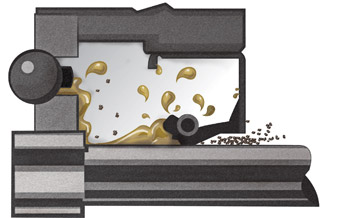

3. Cần giữ dầu bên trong và chắn bụi bên ngoài
Đây là ứng dụng điển hình ở hộp giảm tốc, motor, gối đỡ, trục băng tải và một số cụm truyền động.
4. Không gian lắp hạn chế
Một Oil Seal tích hợp môi bụi có thể gọn hơn việc lắp riêng phớt dầu và vòng chắn bụi, nếu profile đáp ứng tốc độ và môi trường.
5. Cần giữ một lớp mỡ bảo vệ giữa hai môi
Mỡ tương thích có thể giúp bôi trơn môi phụ và giữ hạt bụi. Lượng mỡ phải vừa đủ; nhồi đầy có thể làm tăng nhiệt hoặc áp suất cục bộ.
6. Thiết bị hoạt động gián đoạn ngoài trời
Môi phụ giúp hạn chế hơi ẩm, bụi và côn trùng tiếp cận môi chính trong thời gian máy dừng, nhưng cần chọn vật liệu chịu ozone và thời tiết.
7. Khu vực có mạt gia công hoặc tia bắn nhẹ
Máy công cụ và cơ cấu truyền động gần vùng gia công có thể cần lớp bảo vệ bổ sung. Nếu mạt sắc, nóng hoặc lượng lớn, cần kết hợp tấm che hay labyrinth.
8. Cần tách hai vùng môi chất
Ứng dụng này phải dùng cấu hình hai môi chủ động được thiết kế riêng, có hướng môi và đường thoát/giám sát giữa hai môi. Không dùng mặc định phớt một môi chính + một môi bụi.
Khi nào không nên mặc định dùng Oil Seal hai môi?
Tốc độ rất cao
Môi phụ làm tăng ma sát và nhiệt; cần đánh giá vận tốc bề mặt và khả năng bôi trơn.
Khoang giữa môi chạy khô
Môi bụi tiếp xúc trục nhưng không có bôi trơn có thể nóng, chai và tạo rãnh.
Ngâm nước hoặc áp lực rửa cao
Cần phớt, cassette seal hoặc hệ chắn chuyên dụng thay vì chỉ thêm môi bụi.
Khoang có áp suất
Hai môi không đồng nghĩa chịu áp. Cần profile chịu áp và thông hơi đúng thiết kế.
Trục đảo hoặc lệch tâm
Thêm môi không sửa được sai cơ khí; xem bài lệch trục và tuổi thọ gioăng dầu.
Cổ trục không đủ chiều rộng
Hai môi có thể chạy trên hai vùng khác nhau; cả hai vùng phải đạt độ nhám và hình học.
Sai lầm phổ biến: dùng Oil Seal hai môi để “chữa” tình trạng phớt một môi rò dầu mà chưa kiểm tra áp suất, cổ trục mòn, độ nhám, sai vật liệu hoặc lắp lệch. Môi phụ không phải môi giữ dầu dự phòng trong mọi thiết kế.
So sánh Oil Seal một môi và hai môi
| Tiêu chí | Oil Seal một môi | Oil Seal hai môi | Lưu ý lựa chọn |
|---|---|---|---|
| Chức năng chính | Giữ dầu hoặc mỡ | Giữ dầu + hỗ trợ chắn bụi, hoặc tách hai vùng theo thiết kế | Xem mặt cắt, không chỉ tên gọi |
| Ma sát | Thường thấp hơn | Thường cao hơn do thêm đường tiếp xúc | Quan trọng ở tốc độ cao |
| Nhiệt tại trục | Thường thấp hơn nếu điều kiện như nhau | Có thể tăng nếu môi phụ chạy khô | Bôi trơn theo chỉ dẫn |
| Khả năng chống bụi | Hạn chế nếu không có môi phụ | Tốt hơn trong phạm vi thiết kế | Bụi nặng cần che chắn bổ sung |
| Yêu cầu bề mặt trục | Một vùng chạy chính | Cả vùng môi chính và môi phụ phải phù hợp | Kiểm tra độ nhám trục Oil Seal |
| Chi phí | Thường kinh tế hơn | Có thể cao hơn | So theo tổng thời gian dừng máy |
| Lắp đặt | Đơn giản hơn | Dễ nhầm chức năng và hướng hai môi | Đối chiếu bản vẽ và phía dầu |
Cách phân biệt môi chính và môi phụ
- Môi chính thường mỏng, có cạnh làm kín rõ và được lò xo garter tạo lực ép.
- Môi phụ thường không có lò xo, hướng ra ngoài để gạt bụi.
- Trong thiết kế hai môi chủ động, cả hai môi có thể có lò xo hoặc hình học gần tương đương.
- Gân thủy động trên môi chính có thể chỉ phù hợp một chiều quay.
- Mã chữ, màu và hình dáng có thể khác giữa các nhà sản xuất.
Nếu không nhìn thấy rõ lò xo hoặc cấu tạo môi, hãy yêu cầu bản vẽ mặt cắt. Đo ba kích thước không đủ để xác định đúng chức năng của Oil Seal hai môi.
Quy trình chọn Oil Seal hai môi
- Xác định môi chất: dầu, mỡ, hóa chất và phụ gia bên trong.
- Xác định tác nhân ngoài: bụi, nước bắn, bùn, hơi ẩm hay mạt kim loại.
- Phân loại chức năng: môi chính + môi bụi hay hai môi chủ động.
- Ghi nhiệt độ: nhiệt dầu, môi trường và nhiệt tại vùng phớt.
- Tính tốc độ: đường kính trục, rpm và thời gian chạy liên tục.
- Kiểm tra áp suất: breather, đường hồi và áp suất khoang thực tế.
- Đánh giá cổ trục: đường kính, độ nhám, độ cứng, rãnh mòn và độ đảo.
- Chọn vật liệu: NBR, FKM hoặc vật liệu khác theo tương thích thực tế.
- Kiểm tra không gian: chiều rộng lỗ và vùng chạy cho cả hai môi.
- Xác nhận hướng lắp: phía dầu, phía bụi và chiều quay của trục.
- Chọn bôi trơn giữa môi: đúng loại và lượng theo nhà sản xuất.
- Chạy thử: theo dõi nhiệt, rò và cặn tại môi phụ.
Lắp đặt Oil Seal hai môi đúng kỹ thuật
1. Quay môi chính về phía dầu
Trong cấu hình phổ biến, mặt có lò xo quay về phía dầu; môi bụi quay ra môi trường. Với thiết kế đặc biệt, làm theo bản vẽ. Xem thêm bài Lắp Oil Seal sai chiều – dấu hiệu nhận biết.
2. Bôi trơn cả vùng tiếp xúc cần thiết
Bôi lớp mỏng chất tương thích lên môi chính và vùng trục. Nếu hướng dẫn yêu cầu, đặt lượng mỡ phù hợp giữa hai môi để môi phụ không chạy khô. Không nhồi kín tùy ý.
3. Bảo vệ môi khi đi qua rãnh then và ren
Dùng ống dẫn hướng, loại bỏ ba via và không để hai môi bị cuộn theo hai hướng khác nhau.
4. Ép phớt vuông góc
Dùng dụng cụ tác dụng đều lên vỏ, đúng độ sâu. Kiểm tra môi phụ không chạm vai trục hoặc chạy trên bề mặt thô.
Sau lắp: quay trục bằng tay nếu quy trình cho phép, xác nhận không có ma sát bất thường rồi chạy thử ở điều kiện kiểm soát. Theo dõi nhiệt vì môi phụ chạy khô có thể gây cháy môi Oil Seal.
Các lỗi thường gặp khi dùng phớt hai môi
- Cho rằng môi thứ hai luôn là môi giữ dầu dự phòng.
- Lắp cả hai môi quay về một phía mà không xem mặt cắt.
- Không bôi trơn môi phụ khiến phớt nóng và mòn trục.
- Nhồi đầy mỡ giữa hai môi, gây nhiệt hoặc áp suất cục bộ.
- Dùng phớt hai môi cho tốc độ cao mà không tính ma sát.
- Dùng để thay thế hệ phớt chuyên dụng trong môi trường ngâm nước.
- Bỏ qua độ rộng và chất lượng vùng trục của môi phụ.
- Chọn theo ký hiệu TC của hãng khác mà không xác nhận cấu tạo.
- Dùng vật liệu theo màu thay vì tra môi chất và nhiệt độ.
- Dùng hai môi để che nguyên nhân áp suất, lệch trục hoặc cổ trục mòn.
FAQ – Câu hỏi thường gặp
1. Oil Seal hai môi có kín hơn một môi không?
Trong môi trường bụi, môi phụ có thể bảo vệ môi chính và tăng độ tin cậy. Tuy nhiên, nếu nguyên nhân rò là áp suất, trục mòn hoặc lắp sai, hai môi chưa chắc cải thiện.
2. Môi thứ hai có giữ dầu được không?
Môi bụi không mặc định được thiết kế để giữ dầu hoặc chịu áp. Chỉ cấu hình hai môi chủ động được thiết kế phù hợp mới dùng để tách hai môi chất.
3. Có cần bôi mỡ giữa hai môi không?
Nhiều ứng dụng cần lượng mỡ tương thích vừa đủ để môi phụ không chạy khô, nhưng phải theo hướng dẫn của nhà sản xuất. Không nên tự ý nhồi đầy khoang.
4. Oil Seal hai môi có chạy nóng hơn không?
Có thể vì có thêm diện tích tiếp xúc và ma sát. Mức nhiệt phụ thuộc tải môi, tốc độ, vật liệu, bề mặt trục và bôi trơn.
5. Phớt hai môi có dùng được khi ngâm nước không?
Không nên mặc định. Ngâm nước hoặc rửa áp lực cần giải pháp được thiết kế và thử nghiệm cho điều kiện đó, có thể gồm cassette seal, labyrinth hoặc hệ nhiều cấp.
6. TC có phải luôn là Oil Seal hai môi không?
TC thường được dùng cho một profile hai môi vỏ bọc cao su trong nhiều catalog, nhưng ký hiệu không hoàn toàn thống nhất. Cần xác nhận bản vẽ của đúng hãng.
7. Có thể thay phớt một môi bằng hai môi cùng kích thước không?
Có thể trong một số ứng dụng nếu chiều rộng, vùng chạy, tốc độ, nhiệt và hướng lắp phù hợp. Nên kiểm tra toàn bộ điều kiện trước khi thay thế.
8. NBR hay FKM tốt hơn cho phớt hai môi?
Không có câu trả lời chung. Lựa chọn dựa trên dầu, hóa chất, nhiệt độ, tốc độ và môi trường. Xem bài Chọn sai vật liệu Oil Seal gây hậu quả gì?
Kết luận
Nên dùng Oil Seal hai môi khi cần vừa giữ dầu vừa bổ sung lớp chắn bụi, nước bắn hoặc tạp chất trong phạm vi thiết kế. Không nên chọn chỉ vì nghĩ “hai môi kín gấp đôi”. Profile đúng phải phù hợp tốc độ, nhiệt, áp suất, vật liệu, bề mặt trục và chế độ bôi trơn của cả hai môi.
