O-ring chịu áp được bao nhiêu? Hiểu đúng: O-ring không tự chịu áp, mà dùng áp suất hệ thống để ép kín tốt hơn

1. O-ring chịu áp được bao nhiêu?

Câu trả lời đúng là: O-ring không có một mức chịu áp cố định cho mọi trường hợp. Cùng một kích thước O-ring, cùng một vật liệu, nhưng nếu lắp trong hai kiểu rãnh khác nhau, khe hở khác nhau, bề mặt khác nhau và điều kiện làm việc khác nhau thì khả năng chịu áp cũng khác nhau.

Trong thực tế, gioăng O-ring có thể làm việc ở áp suất thấp, áp suất trung bình, thậm chí áp suất cao trong hệ thống thủy lực nếu được thiết kế đúng. Nhưng nếu rãnh sai, khe hở quá lớn hoặc vật liệu không phù hợp, O-ring có thể rò rỉ hoặc bị hư hỏng dù áp suất chưa quá cao.

2. Nguyên lý làm kín thật sự của O-ring

O-ring là vòng làm kín có tiết diện tròn, thường làm từ các vật liệu đàn hồi như NBR, FKM, EPDM, Silicone, HNBR, PU hoặc các vật liệu kỹ thuật khác. Khi được lắp vào rãnh, O-ring bị nén nhẹ giữa hai bề mặt. Lực nén ban đầu này tạo ra tiếp xúc kín ban đầu.

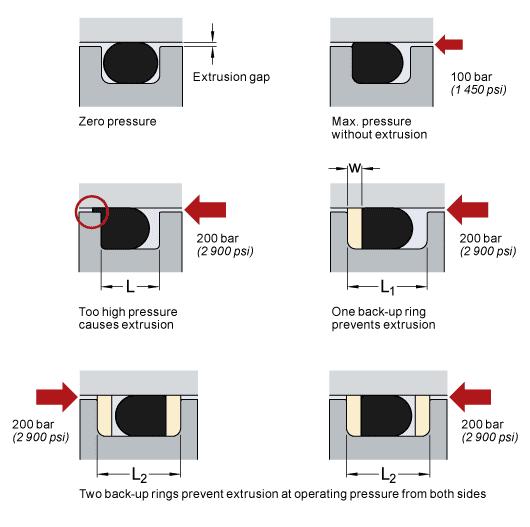

Nhưng lực nén ban đầu chỉ là điều kiện khởi động. Khi hệ thống bắt đầu có áp suất, áp suất sẽ tác động lên một phía của O-ring. Lúc này, O-ring bị đẩy về phía thấp áp, biến dạng trong rãnh và ép sát hơn vào bề mặt cần làm kín.

Vì vậy, bản chất của O-ring Viton, O-ring NBR, O-ring EPDM hay các loại O-ring khác không phải là “cục cao su chặn áp”, mà là một chi tiết đàn hồi được thiết kế để biến áp suất hệ thống thành lực ép kín bổ sung.

3. Vì sao áp suất càng tăng, O-ring càng ép kín?

Một điểm rất quan trọng mà nhiều người sử dụng chưa hiểu đúng là: áp suất không chỉ là nguyên nhân gây rò rỉ, mà còn là lực hỗ trợ làm kín cho O-ring.

Khi áp suất dầu, khí, nước hoặc hóa chất tác động vào O-ring, áp suất sẽ đẩy O-ring về phía khe hở thấp áp. Vì O-ring là vật liệu đàn hồi, nó sẽ biến dạng để lấp kín không gian trong rãnh. Nhờ vậy, vùng tiếp xúc giữa O-ring và bề mặt kim loại được tăng cường.

Đây là lý do trong nhiều trường hợp, một O-ring có thể rò nhẹ ở áp suất rất thấp nếu lực ép ban đầu chưa tốt, nhưng lại kín hơn khi áp suất tăng đến mức làm việc ổn định. Tuy nhiên, điều này không có nghĩa là thiết kế rãnh sai vẫn chấp nhận được. Một hệ thống tốt phải đảm bảo O-ring kín ngay cả khi áp suất thấp và ổn định khi áp suất tăng.

4. Những yếu tố quyết định khả năng chịu áp của O-ring

Để trả lời chính xác O-ring chịu áp được bao nhiêu, cần xem đồng thời nhiều yếu tố kỹ thuật. Dưới đây là các yếu tố quan trọng nhất.

Bảng tham khảo nhanh các yếu tố ảnh hưởng

5. Khi nào cần dùng backup ring cho O-ring?

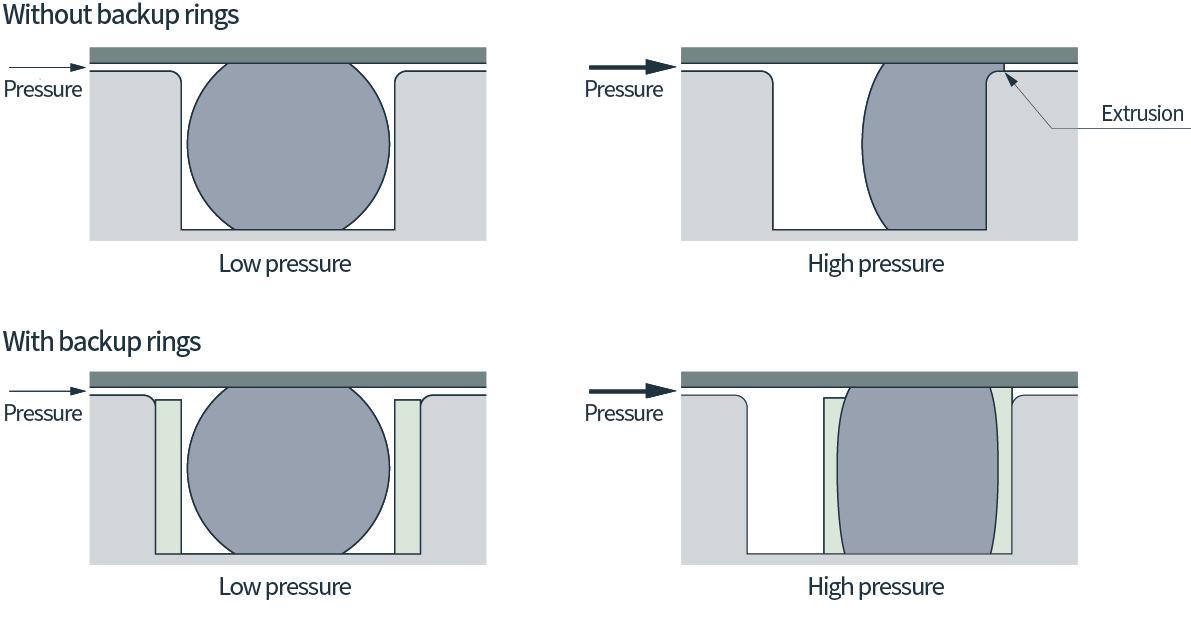

Backup ring, còn gọi là vòng chống đùn, là chi tiết được lắp kèm O-ring để ngăn O-ring bị ép lọt vào khe hở khi làm việc ở áp suất cao. Backup ring thường được làm từ PTFE, POM, PU hoặc các vật liệu kỹ thuật có độ cứng cao hơn cao su.

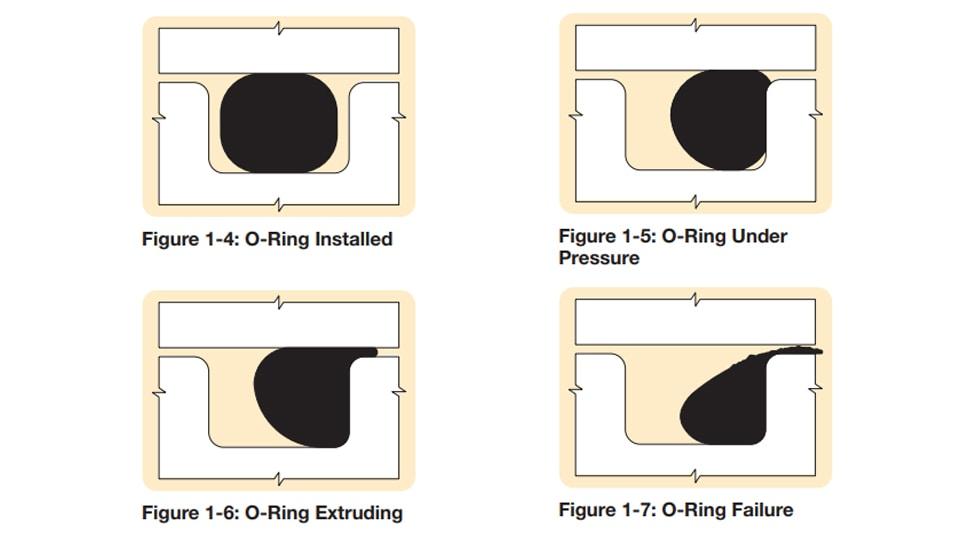

Khi áp suất tăng, O-ring bị đẩy mạnh về phía thấp áp. Nếu phía thấp áp có khe hở, mép O-ring có thể bị đùn vào khe đó. Sau nhiều chu kỳ áp suất, phần mép bị đùn có thể bị cắt, xé hoặc bong ra. Khi đó, hệ thống bắt đầu rò rỉ.

Với áp suất một chiều, backup ring thường đặt ở phía thấp áp. Với áp suất hai chiều, có thể cần dùng backup ring hai bên O-ring để bảo vệ cả hai hướng. Trong các xi lanh hoặc cụm thủy lực làm việc nặng, khách hàng cũng có thể tham khảo thêm các dòng seal kit để sửa chữa đồng bộ, thay vì chỉ thay một vòng O-ring đơn lẻ.

6. Cách chọn O-ring đúng cho hệ thống áp suất

Khi chọn O-ring cho hệ thống có áp, Sealtech Vietnam thường khuyến nghị khách hàng không chỉ cung cấp đường kính trong và tiết diện O-ring, mà nên cung cấp thêm thông tin làm việc thực tế.

Thông tin cần có khi tư vấn O-ring

Gợi ý chọn vật liệu O-ring theo môi trường

7. Những lỗi thường gặp khi dùng O-ring trong hệ thống áp suất

Chỉ hỏi áp suất mà không kiểm tra rãnh

Nhiều trường hợp khách hàng chỉ hỏi “O-ring này chịu bao nhiêu bar?” nhưng không có bản vẽ rãnh hoặc kích thước lắp. Đây là nguyên nhân làm tư vấn không chính xác. O-ring cùng vật liệu nhưng lắp sai rãnh vẫn có thể rò rỉ rất nhanh.

Chọn O-ring quá cứng vì nghĩ rằng càng cứng càng chịu áp

O-ring cứng hơn có thể chống đùn tốt hơn trong một số trường hợp, nhưng nếu quá cứng, khả năng ôm kín bề mặt lại giảm. Với áp suất cao, giải pháp đúng thường là kiểm soát khe hở và dùng backup ring, không chỉ tăng độ cứng O-ring.

Dùng sai vật liệu với môi chất

O-ring có thể bị trương nở, co rút, chai cứng hoặc nứt nếu tiếp xúc với môi chất không phù hợp. Vì vậy, cần chọn vật liệu theo môi chất thực tế, không chỉ theo màu sắc hoặc cảm giác mềm cứng.

Bỏ qua bề mặt làm kín

Bề mặt có vết xước sâu, rỗ, ba via hoặc độ nhám không phù hợp có thể làm O-ring rò rỉ dù chọn đúng vật liệu. Khi thay O-ring nhiều lần vẫn bị rò, cần kiểm tra lại bề mặt lắp, không chỉ thay vòng mới.

9. Câu hỏi thường gặp về O-ring chịu áp

10. Kết luận: Muốn biết O-ring chịu áp bao nhiêu, phải nhìn cả hệ thống

Câu hỏi “O-ring chịu áp được bao nhiêu?” là câu hỏi rất quan trọng, nhưng không nên trả lời bằng một con số chung cho mọi trường hợp. O-ring không tự chịu áp một mình. O-ring làm kín nhờ lực nén ban đầu và đặc biệt là nhờ áp suất hệ thống hỗ trợ ép O-ring kín hơn vào bề mặt làm kín.

Một O-ring nhỏ có thể làm việc rất hiệu quả trong hệ thống áp suất nếu được chọn đúng vật liệu, đúng độ cứng, đúng rãnh, đúng khe hở và đúng điều kiện làm việc. Ngược lại, nếu thiết kế sai, O-ring vẫn có thể rò rỉ, bị đùn khe, bị cắt mép hoặc hỏng sớm dù áp suất không quá cao.

Với kinh nghiệm tư vấn và cung cấp giải pháp làm kín công nghiệp, Sealtech Vietnam khuyến nghị khách hàng nên cung cấp đầy đủ thông tin kỹ thuật khi chọn O-ring cho hệ thống áp suất. Điều này giúp lựa chọn đúng sản phẩm, giảm rò rỉ, giảm dừng máy và tăng độ tin cậy cho thiết bị.
