Vì sao rãnh O-ring quan trọng hơn bản thân O-ring?
Vì sao rãnh O-ring quan trọng hơn bản thân O-ring?
Trong kỹ thuật làm kín, nhiều người thường tập trung vào việc chọn O-ring: vật liệu gì, size bao nhiêu, độ cứng bao nhiêu. Điều đó đúng nhưng chưa đủ. Một quan điểm mà mọi kỹ sư Sealtech Vietnam cần ghi nhớ là: một O-ring tốt đặt trong rãnh sai sẽ hỏng; một O-ring tiêu chuẩn đặt trong rãnh đúng có thể làm việc rất bền. Điều này có nghĩa O-ring chỉ là một phần của hệ thống. Khả năng làm kín phụ thuộc đồng thời vào O-ring, rãnh, bề mặt tiếp xúc, áp suất, chuyển động, vật liệu và điều kiện vận hành.
Mô tả ngắn
Rãnh O-ring quan trọng hơn nhiều người nghĩ vì rãnh không chỉ là vị trí để đặt O-ring. Rãnh có nhiệm vụ giữ O-ring đúng vị trí, tạo độ nén ban đầu, cung cấp không gian cho O-ring biến dạng khi chịu áp suất hoặc giãn nở nhiệt, đồng thời hỗ trợ cơ chế tự tăng lực làm kín khi có áp suất. Nếu rãnh quá sâu, O-ring thiếu compression và dễ rò. Nếu rãnh quá nông hoặc quá hẹp, O-ring bị ép cứng, tăng ma sát và giảm tuổi thọ. Nếu khe hở đùn quá lớn, O-ring có thể bị cắn mép hoặc nát ở áp suất cao. Vì vậy, muốn O-ring làm việc bền, cần xem O-ring và rãnh như một hệ thống làm kín hoàn chỉnh.

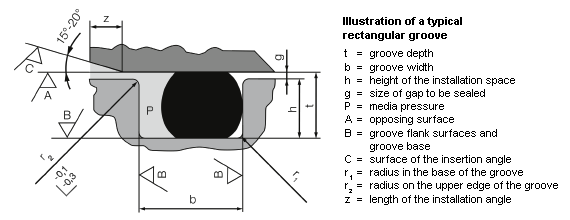

Hình minh họa rãnh O-ring
- Vì sao rãnh quan trọng hơn O-ring?
- O-ring chỉ là một phần của hệ thống làm kín
- 4 chức năng chính của rãnh O-ring
- Rãnh giữ đúng vị trí O-ring
- Rãnh tạo compression ban đầu
- Rãnh tạo không gian biến dạng
- Rãnh hỗ trợ self-energizing
- Các lỗi thường gặp khi rãnh sai
- Checklist kiểm tra rãnh O-ring
- Câu hỏi thường gặp
1 Vì sao rãnh quan trọng hơn O-ring?
Rãnh là nơi quyết định O-ring sẽ bị nén bao nhiêu, có đủ không gian để biến dạng hay không, có bị dịch chuyển quá mức hay không và có nguy cơ bị đùn khe hay không. Một O-ring dù làm từ vật liệu tốt, đúng tiêu chuẩn và đúng độ cứng vẫn có thể rò hoặc hỏng nhanh nếu rãnh thiết kế sai.
Một O-ring tốt đặt trong rãnh sai sẽ hỏng. Một O-ring tiêu chuẩn đặt trong rãnh đúng có thể làm việc rất bền.
O-ring tốt + rãnh sai Có thể rò, bị cắt mép, xoắn, đùn khe, mòn nhanh hoặc mất đàn hồi sớm.
O-ring tiêu chuẩn + rãnh đúng Có thể tạo lực làm kín ổn định, bù sai lệch nhỏ và làm việc bền trong điều kiện thiết kế.
2 O-ring chỉ là một phần của hệ thống làm kín
Khả năng làm kín không phụ thuộc riêng vào O-ring. Một hệ thống làm kín đúng phải xem xét toàn bộ các yếu tố xung quanh. Nếu một trong các yếu tố này sai, O-ring có thể hỏng dù bản thân O-ring không có lỗi.
1. O-ring Kích thước, vật liệu, độ cứng, tiêu chuẩn, dung sai và chất lượng sản phẩm.
2. Rãnh Chiều sâu, chiều rộng, bán kính góc, thể tích rãnh, khe hở đùn và dung sai gia công.
3. Bề mặt tiếp xúc Độ nhám, vết xước, ba via, độ phẳng, độ đồng tâm và chất lượng gia công.
4. Áp suất Áp suất làm việc, áp đỉnh, xung áp và hướng áp suất tác động lên O-ring.
5. Chuyển động Làm kín tĩnh, tịnh tiến, quay, dao động, tốc độ và tần suất vận hành.
6. Vật liệu NBR, FKM, EPDM, HNBR, Silicone, PTFE hoặc vật liệu đặc biệt theo môi chất.
7. Điều kiện vận hành Nhiệt độ, hóa chất, bụi, bôi trơn, rung động, chu kỳ tháo lắp và tuổi thọ mong muốn.
Nguyên tắc Sealtech Vietnam: Không chỉ hỏi “O-ring size bao nhiêu?”, mà phải hỏi “O-ring làm việc trong rãnh nào, với áp suất nào, môi chất nào và điều kiện vận hành nào?”.
3 Bốn chức năng chính của rãnh O-ring
Rãnh không chỉ để “đặt O-ring”. Rãnh là phần thiết kế quyết định O-ring có thể hoạt động đúng nguyên lý hay không. Một rãnh đúng phải thực hiện được bốn nhiệm vụ chính.
1 Giữ đúng vị trí Ngăn O-ring dịch chuyển quá mức trong lắp ráp và vận hành.
2 Tạo compression Chiều sâu rãnh quyết định lượng nén ban đầu của O-ring.
3 Tạo không gian biến dạng Cho O-ring có chỗ biến dạng khi chịu áp suất hoặc giãn nở.
4 Hỗ trợ self-energizing Cho phép O-ring dịch chuyển nhỏ để tăng lực làm kín khi có áp suất.
4 Chức năng 1: Rãnh giữ đúng vị trí O-ring
Rãnh giúp O-ring nằm đúng vị trí trước, trong và sau khi lắp ráp. Nếu rãnh không giữ được O-ring, gioăng có thể bị lệch, rơi ra khỏi rãnh, bị kẹp mép, bị xoắn hoặc bị cắt khi hai chi tiết ghép lại.
| Tình trạng rãnh | Hiện tượng có thể xảy ra | Hậu quả |
|---|---|---|
| Rãnh quá rộng | O-ring dịch chuyển nhiều trong rãnh | Mòn, xoắn, lật, làm kín không ổn định |
| Rãnh quá nông | O-ring bị ép quá mức khi ghép chi tiết | Cắt mép, lắp khó, tăng ma sát, giảm tuổi thọ |
| Rãnh không giữ O-ring khi lắp | O-ring rơi, lệch hoặc bị kẹp | Rò ngay sau khi lắp, hỏng gioăng khi siết |
| Cạnh rãnh sắc | O-ring bị cắt trong quá trình lắp | Rò nhanh, vết rách trên bề mặt O-ring |
Ứng dụng đặc biệt: Với rãnh nằm ngang, rãnh trên nắp hoặc vị trí O-ring dễ rơi khi lắp, có thể dùng thiết kế rãnh giữ như dovetail hoặc half dovetail nếu phù hợp.
5 Chức năng 2: Rãnh tạo compression ban đầu
Compression là lượng nén ban đầu của O-ring khi nó được lắp giữa hai bề mặt. Đây là yếu tố tạo lực làm kín ban đầu, đặc biệt quan trọng ở áp suất thấp hoặc khi hệ thống chưa có áp suất.
Compression quá thấp O-ring không ép đủ vào bề mặt làm kín, dễ rò ở áp suất thấp hoặc khi bề mặt không hoàn hảo.
Compression quá cao O-ring bị ép cứng, tăng ma sát, tăng ứng suất, dễ cắt mép và giảm tuổi thọ.
Compression phù hợp O-ring tạo lực ép ban đầu đủ kín nhưng vẫn còn khả năng đàn hồi và biến dạng khi làm việc.
Chiều sâu rãnh quyết định compression Rãnh sâu quá làm thiếu nén; rãnh nông quá làm nén quá mức.
Điểm cần nhớ: O-ring không phải cứ ép càng chặt càng kín. Ép đúng mới bền; ép quá mức thường làm hỏng nhanh hơn.
6 Chức năng 3: Rãnh tạo không gian biến dạng
Khi chịu áp suất, nhiệt độ hoặc môi chất, O-ring cần có không gian để biến dạng. Nếu rãnh quá nhỏ hoặc thể tích rãnh không đủ, O-ring bị ép cứng trong rãnh, không còn chỗ giãn nở hoặc dịch chuyển. Điều này làm tăng ma sát, tăng nhiệt, tăng ứng suất và giảm tuổi thọ.
| Rãnh quá nhỏ gây ra gì? | Giải thích kỹ thuật | Hậu quả thực tế |
|---|---|---|
| O-ring bị ép cứng | Không đủ thể tích cho O-ring biến dạng | Tăng ứng suất, dễ nứt, cắt mép hoặc compression set |
| Ma sát tăng | O-ring ép quá mạnh lên bề mặt chuyển động | Mòn nhanh, nóng, tiêu hao lực vận hành |
| Tuổi thọ giảm | Vật liệu làm việc trong trạng thái căng nén quá mức | Chai cứng, mất đàn hồi, rò sau thời gian ngắn |
| Không bù được giãn nở | Nhiệt và môi chất làm O-ring thay đổi thể tích | Kẹt rãnh, tăng ma sát hoặc phá hỏng gioăng |
Cảnh báo: Nếu O-ring bị trương nở do môi chất mà rãnh không đủ không gian, gioăng có thể bị kẹt, bị cắt hoặc tạo lực ma sát rất lớn.
7 Chức năng 4: Rãnh hỗ trợ self-energizing
Một trong những nguyên lý quan trọng của O-ring là self-energizing, tức là tự tăng lực làm kín khi có áp suất. Khi môi chất có áp suất đi vào rãnh, áp suất đẩy O-ring về phía áp thấp. O-ring dịch chuyển một lượng rất nhỏ và ép mạnh hơn lên bề mặt làm kín.
- Áp suất xuất hiện: môi chất tác động lên O-ring từ phía áp cao.
- O-ring dịch chuyển nhỏ trong rãnh: rãnh phải cho phép O-ring có không gian dịch chuyển có kiểm soát.
- Lực tiếp xúc tăng: O-ring ép mạnh hơn vào bề mặt làm kín.
- Khả năng kín cải thiện: hệ thống kín tốt hơn trong giới hạn áp suất và khe hở cho phép.
Điểm quan trọng: Nếu rãnh quá chật, O-ring không thể biến dạng và self-energizing đúng cách. Nếu rãnh quá rộng hoặc khe hở đùn lớn, O-ring có thể bị đẩy quá mức và hỏng.
8 Các lỗi thường gặp khi rãnh O-ring thiết kế sai
Khi O-ring rò hoặc hỏng sớm, không nên chỉ kết luận do vật liệu kém. Rất nhiều lỗi đến từ rãnh lắp sai: quá sâu, quá nông, quá hẹp, quá rộng, cạnh sắc, bề mặt xấu hoặc khe hở đùn lớn.
| Lỗi rãnh | Hiện tượng trên O-ring | Nguyên nhân kỹ thuật | Hướng xử lý |
|---|---|---|---|
| Rãnh quá sâu | Rò ở áp suất thấp, O-ring ít bị nén | Compression ban đầu không đủ | Giảm độ sâu rãnh hoặc chọn tiết diện phù hợp theo thiết kế |
| Rãnh quá nông | O-ring bị dập, cắt mép, khó lắp | Compression quá lớn | Tăng độ sâu rãnh hoặc chọn O-ring tiết diện nhỏ hơn nếu phù hợp |
| Rãnh quá hẹp | O-ring bị ép cứng, ma sát tăng | Không đủ không gian biến dạng | Tăng chiều rộng rãnh, kiểm tra fill ratio |
| Rãnh quá rộng | O-ring dịch chuyển, xoắn, mòn không đều | Không giữ được vị trí ổn định | Thiết kế lại chiều rộng hoặc dùng profile phù hợp hơn |
| Cạnh sắc/ba via | O-ring bị rách, cắt mép khi lắp | Không vát mép, không xử lý cạnh rãnh | Vát mép, phá ba via, đánh bóng cạnh tiếp xúc |
| Khe hở đùn lớn | O-ring bị cắn mép, nát ở phía áp thấp | Áp suất đẩy O-ring vào khe kim loại | Giảm khe hở, tăng độ cứng hoặc dùng Back-up Ring |
9 Checklist kiểm tra rãnh O-ring trước khi kết luận lỗi do O-ring
Khi O-ring bị rò, hỏng nhanh hoặc lặp lại lỗi sau khi thay mới, kỹ sư nên kiểm tra rãnh trước khi đổi vật liệu. Checklist dưới đây giúp xác định nguyên nhân thực tế rõ hơn.
- Đo chiều sâu rãnh: kiểm tra O-ring có đủ compression ban đầu hay không.
- Đo chiều rộng rãnh: kiểm tra O-ring có đủ không gian biến dạng hay bị ép cứng.
- Kiểm tra khe hở đùn: đặc biệt với áp suất cao hoặc hệ thủy lực.
- Kiểm tra bán kính góc rãnh: góc quá sắc có thể cắt O-ring.
- Kiểm tra bề mặt tiếp xúc: xước, rỗ, ba via hoặc độ nhám sai đều có thể gây rò.
- Kiểm tra hướng áp suất: áp suất một chiều hay hai chiều sẽ ảnh hưởng đến vị trí O-ring và Back-up Ring.
- Kiểm tra chuyển động: nếu có tịnh tiến/quay, cần xét ma sát, bôi trơn và khả năng xoắn.
- Kiểm tra vật liệu và độ cứng: rãnh đúng nhưng vật liệu sai vẫn có thể hỏng.
- Kiểm tra dấu vết hư hỏng: đùn khe, cắt mép, xoắn, trương nở, chai cứng sẽ gợi ý nguyên nhân khác nhau.
Quy tắc thực tế: Đừng thay O-ring lặp lại nhiều lần khi chưa kiểm tra rãnh. Nếu rãnh sai, O-ring mới cũng sẽ hỏng theo cùng một cách.
10 Các dạng rãnh O-ring thường gặp
Tùy vị trí lắp và cách lắp ráp, rãnh O-ring có thể có nhiều dạng khác nhau. Mỗi dạng rãnh có mục đích riêng và không nên dùng lẫn nếu chưa kiểm tra điều kiện làm việc.
| Dạng rãnh | Ứng dụng thường gặp | Ưu điểm | Lưu ý kỹ thuật |
|---|---|---|---|
| Rãnh chữ nhật tiêu chuẩn | Làm kín tĩnh, mặt bích, nắp, plug, manifold | Dễ gia công, dễ kiểm tra, phổ biến | Cần đúng chiều sâu, chiều rộng và bán kính góc |

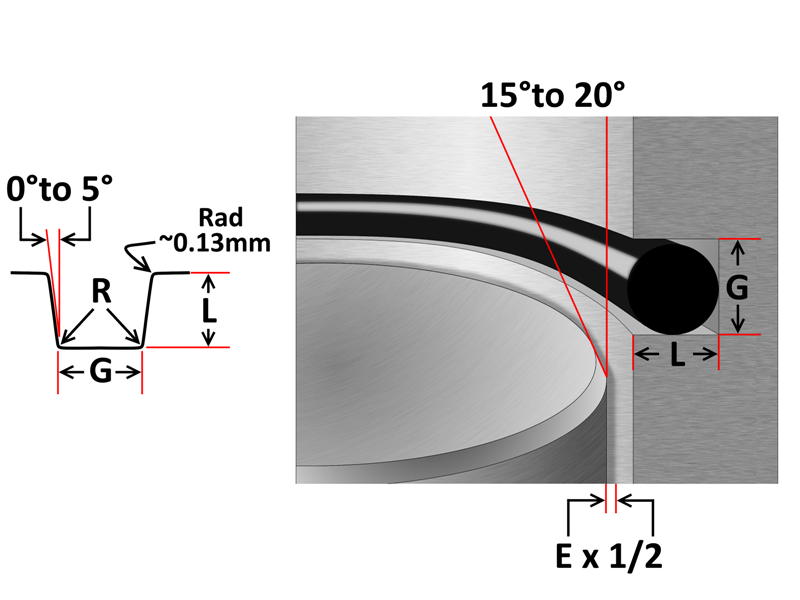

| Rãnh piston/xi lanh | Xi lanh thủy lực, khí nén, cartridge, cụm trụ | Phù hợp làm kín dạng trụ | Cần xét áp suất, khe hở, chuyển động và bôi trơn |
| Rãnh dovetail / half dovetail | Nắp lắp ngược, vị trí O-ring dễ rơi khi lắp | Giữ O-ring tốt hơn trong quá trình lắp ráp | Gia công khó hơn, cần kiểm soát kích thước kỹ |
| Rãnh có Back-up Ring | Áp suất cao, thủy lực, khe hở đùn lớn | Chống đùn khe, tăng tuổi thọ O-ring | Cần xác định hướng áp suất một chiều hay hai chiều |
11 Sản phẩm và bài viết liên quan trên Sealtech Vietnam
Khách hàng có thể tham khảo thêm các nhóm sản phẩm và bài viết kỹ thuật liên quan đến O-ring, rãnh lắp và giải pháp làm kín:
12 Câu hỏi thường gặp về rãnh O-ring
Vì sao rãnh O-ring quan trọng hơn bản thân O-ring?
Vì rãnh quyết định O-ring được nén bao nhiêu, có đủ không gian biến dạng hay không, có bị dịch chuyển quá mức hay không và có nguy cơ đùn khe hay không. O-ring tốt nhưng rãnh sai vẫn có thể hỏng.
Rãnh O-ring có nhiệm vụ gì?
Rãnh O-ring có bốn nhiệm vụ chính: giữ O-ring đúng vị trí, tạo compression ban đầu, tạo không gian biến dạng và hỗ trợ self-energizing khi có áp suất.
Rãnh quá sâu gây lỗi gì?
Rãnh quá sâu làm O-ring bị nén không đủ, lực làm kín ban đầu thấp và dễ rò ở áp suất thấp hoặc khi bề mặt không hoàn hảo.
Rãnh quá nông gây lỗi gì?
Rãnh quá nông làm O-ring bị ép quá mức, dễ cắt mép, khó lắp, tăng ma sát, tăng nhiệt và giảm tuổi thọ.
Khi nào cần dùng Back-up Ring trong rãnh O-ring?
Back-up Ring thường cần dùng khi áp suất cao, khe hở đùn lớn hoặc O-ring có nguy cơ bị cắn mép. Vòng chống đùn giúp bảo vệ O-ring khỏi bị ép chui vào khe hở.

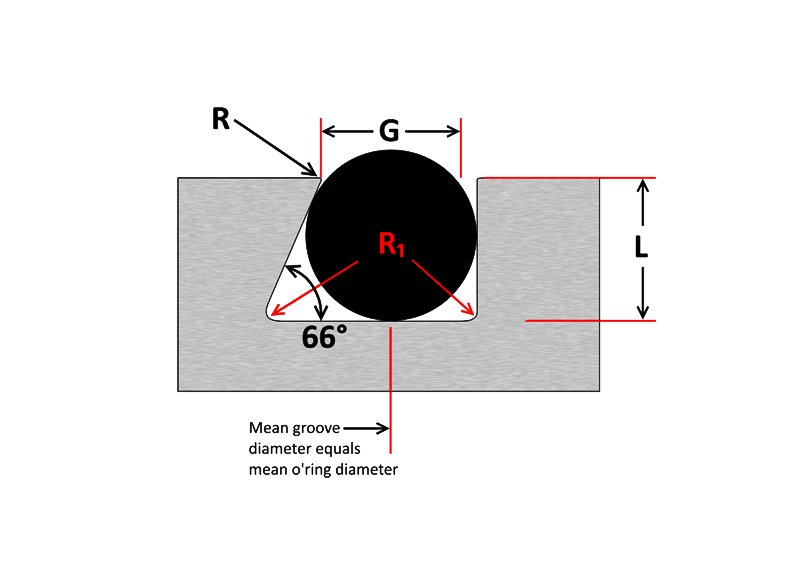

Rãnh half dovetail dùng để làm gì?
Rãnh half dovetail thường dùng khi cần giữ O-ring trong rãnh để tránh rơi ra trong quá trình lắp ráp, đặc biệt ở nắp, mặt lắp ngược hoặc vị trí khó giữ gioăng.
13 Kết luận
Rãnh O-ring không chỉ là nơi đặt O-ring. Rãnh là phần thiết kế quyết định O-ring có được nén đúng, có đủ không gian biến dạng, có giữ đúng vị trí và có tự tăng lực làm kín khi có áp suất hay không. Vì vậy, trong nhiều trường hợp, rãnh quan trọng hơn bản thân O-ring.
Một O-ring tốt đặt trong rãnh sai sẽ hỏng. Một O-ring tiêu chuẩn đặt trong rãnh đúng có thể làm việc rất bền. Đây là tư duy quan trọng khi thiết kế, bảo trì và phân tích lỗi làm kín. Sealtech Vietnam luôn xem O-ring, rãnh, bề mặt, áp suất, chuyển động, vật liệu và điều kiện vận hành như một hệ thống hoàn chỉnh, không tách rời từng chi tiết riêng lẻ.
