O-ring làm việc theo nguyên lý nào?
O-ring làm việc theo nguyên lý nào? Hiểu đúng cơ chế biến dạng và tự tăng lực làm kín
O-ring là một trong những chi tiết làm kín đơn giản nhưng hiệu quả nhất trong kỹ thuật cơ khí. Nhìn bên ngoài, O-ring chỉ là một vòng cao su tròn. Nhưng khi được lắp đúng vào rãnh, nó làm việc dựa trên hai cơ chế rất quan trọng: biến dạng ban đầu và tự tăng lực làm kín khi có áp suất môi chất. Hiểu đúng nguyên lý này giúp kỹ sư chọn đúng kích thước, đúng rãnh lắp, đúng vật liệu và tránh các lỗi thường gặp như rò rỉ, đùn khe, cắt mép, xoắn O-ring hoặc mất đàn hồi sau thời gian sử dụng.
Mô tả ngắn
O-ring hoạt động dựa trên biến dạng đàn hồi và áp suất môi chất. Khi lắp vào rãnh, O-ring bị nén một lượng nhất định giữa hai bề mặt làm kín. Lực đàn hồi sinh ra làm O-ring ép sát vào bề mặt tiếp xúc, tạo khả năng làm kín ban đầu ngay cả khi chưa có áp suất. Khi hệ thống có áp suất, môi chất đẩy O-ring về một phía của rãnh, làm tăng lực tiếp xúc giữa O-ring và bề mặt làm kín. Nhờ đó, khả năng làm kín được cải thiện theo áp suất. Tuy nhiên, để O-ring làm việc đúng, cần thiết kế rãnh phù hợp, chọn đúng độ nén, kiểm soát khe hở đùn, chọn đúng vật liệu và đảm bảo bề mặt tiếp xúc đạt yêu cầu.

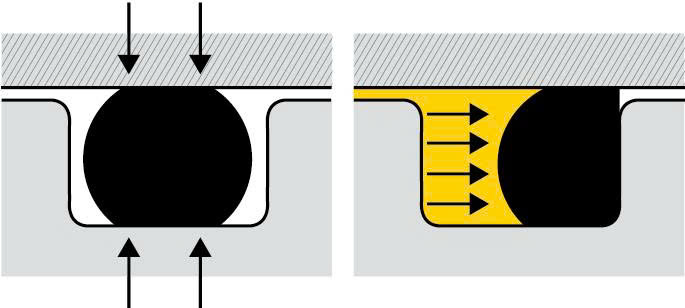

Hình minh họa nguyên lý làm việc của O-ring
- O-ring làm việc theo nguyên lý nào?
- Biến dạng ban đầu của O-ring
- Cơ chế tự tăng lực làm kín khi có áp suất
- O-ring làm kín ở áp suất thấp và áp suất cao
- Vai trò của rãnh lắp O-ring
- Vật liệu ảnh hưởng thế nào đến nguyên lý làm kín?
- Các lỗi làm O-ring không làm việc đúng nguyên lý
- Ứng dụng thực tế
- Câu hỏi thường gặp
1. O-ring làm việc theo nguyên lý nào?
O-ring không làm kín bằng cách “chặn cứng” dòng chảy như một miếng nút. Nó làm kín bằng lực ép đàn hồi. Khi bị nén trong rãnh, tiết diện tròn của O-ring biến dạng thành dạng hơi dẹt. Sự biến dạng này tạo ra lực phản hồi đàn hồi, ép O-ring vào các bề mặt tiếp xúc và ngăn môi chất đi qua khe hở.
1. Biến dạng ban đầu Khi lắp vào rãnh, O-ring bị nén giữa hai bề mặt. Lực đàn hồi giúp O-ring ép sát vào bề mặt làm kín ngay cả khi chưa có áp suất.
2. Tự tăng lực làm kín Khi có áp suất, môi chất đẩy O-ring về phía khe hở áp thấp. Lực tiếp xúc tăng lên, giúp khả năng làm kín tốt hơn.
Kết luận nhanh: O-ring cần có lực nén ban đầu để kín ở áp suất thấp, và cần có khả năng dịch chuyển trong rãnh để tự tăng lực làm kín khi áp suất tăng.
2. Biến dạng ban đầu: O-ring phải được nén đúng mức
Khi lắp vào rãnh, O-ring phải bị nén một lượng nhất định. Nếu không có độ nén ban đầu, O-ring sẽ không ép sát vào bề mặt làm kín và có thể rò ngay từ đầu. Ngược lại, nếu nén quá nhiều, O-ring dễ bị cắt, bị xoắn, tăng ma sát, biến dạng vĩnh viễn hoặc giảm tuổi thọ.
1 Lắp vào rãnh O-ring nằm trong rãnh có kích thước đã thiết kế.
2 Bị nén Tiết diện tròn bị ép giữa hai bề mặt.
3 Sinh lực đàn hồi Cao su muốn trở lại hình dạng ban đầu.
4 Ép sát bề mặt Lực đàn hồi tạo tiếp xúc làm kín.
5 Ngăn rò ban đầu Hệ thống kín ngay cả khi áp suất thấp.
| Trạng thái độ nén | Hiện tượng | Rủi ro kỹ thuật |
|---|---|---|
| Nén quá ít | O-ring không ép đủ vào bề mặt làm kín | Rò ở áp suất thấp, kín không ổn định, dễ xê dịch trong rãnh |
| Nén phù hợp | O-ring biến dạng đàn hồi vừa đủ | Làm kín tốt, tuổi thọ ổn định, áp suất tăng thì lực kín tăng |
| Nén quá nhiều | O-ring bị ép quá mức, tăng ma sát và ứng suất | Dễ cắt mép, xoắn, biến dạng vĩnh viễn, nóng và mòn nhanh |
Kinh nghiệm thực tế: O-ring không phải cứ ép càng chặt càng kín. Ép quá chặt có thể làm gioăng nhanh hỏng hơn, đặc biệt trong ứng dụng có chuyển động hoặc nhiệt độ cao.
3. Tự tăng lực làm kín khi có áp suất môi chất
Cơ chế quan trọng thứ hai của O-ring là pressure energizing, có thể hiểu là tự tăng lực làm kín nhờ áp suất. Khi môi chất có áp suất đi vào vùng rãnh, áp suất sẽ tác động lên O-ring và đẩy nó về phía đối diện với nguồn áp. O-ring bị ép mạnh hơn vào bề mặt làm kín và vào thành rãnh phía áp thấp.
- Áp suất xuất hiện: môi chất có áp suất đi vào phía áp cao của rãnh.
- O-ring bị đẩy về một phía: O-ring dịch chuyển trong rãnh theo hướng áp suất tác động.
- Lực tiếp xúc tăng lên: O-ring ép mạnh hơn lên bề mặt làm kín.
- Khả năng làm kín cải thiện: áp suất càng tăng, lực làm kín càng tăng trong giới hạn thiết kế.
Điểm hay của O-ring: O-ring không chỉ dựa vào lực nén ban đầu. Khi có áp suất, chính áp suất môi chất sẽ hỗ trợ làm kín tốt hơn.
Giới hạn cần nhớ: Nếu áp suất quá cao và khe hở quá lớn, O-ring có thể bị đùn vào khe hở, bị cắn mép hoặc rách. Khi đó cần dùng vật liệu cứng hơn, thiết kế rãnh đúng hơn hoặc thêm Back-up Ring.
4. O-ring làm kín ở áp suất thấp và áp suất cao khác nhau thế nào?
Ở áp suất thấp, O-ring chủ yếu dựa vào độ nén ban đầu. Nếu rãnh thiết kế sai hoặc độ nén không đủ, hệ thống có thể rò dù áp suất không cao. Ở áp suất cao, O-ring có thêm lực hỗ trợ từ áp suất môi chất, nhưng đồng thời cũng đối mặt nguy cơ đùn khe nếu khe hở không được kiểm soát.
| Điều kiện áp suất | Cơ chế làm kín chính | Rủi ro thường gặp | Hướng kiểm soát |
|---|---|---|---|
| Áp suất rất thấp | Độ nén ban đầu và lực đàn hồi của cao su | Rò do nén thiếu, bề mặt xấu, rãnh sai | Thiết kế đúng độ squeeze, chọn vật liệu đàn hồi tốt, bề mặt đạt yêu cầu |
| Áp suất trung bình | Độ nén ban đầu + áp suất hỗ trợ làm kín | Biến dạng, mòn, compression set nếu vật liệu không phù hợp | Chọn đúng độ cứng, vật liệu, rãnh và khe hở |
| Áp suất cao | Áp suất đẩy O-ring ép mạnh vào bề mặt làm kín | Đùn khe, cắn mép, rách O-ring | Dùng O-ring cứng hơn, giảm khe hở hoặc thêm Back-up Ring |
5. Vai trò của rãnh lắp trong nguyên lý làm việc của O-ring
O-ring chỉ làm việc đúng khi rãnh lắp đúng. Rãnh phải tạo đủ độ nén ban đầu, đủ không gian cho O-ring biến dạng, đủ khe hở để O-ring dịch chuyển khi có áp suất, nhưng không được quá rộng khiến O-ring bị lỏng hoặc bị đùn khe.
Độ sâu rãnh Quyết định O-ring bị nén bao nhiêu. Rãnh quá sâu làm thiếu nén; rãnh quá nông làm nén quá mức.
Chiều rộng rãnh Cần đủ không gian cho O-ring biến dạng và giãn nở do nhiệt hoặc môi chất.
Khe hở đùn Nếu khe hở giữa hai chi tiết quá lớn, O-ring có thể bị áp suất đẩy vào khe và bị cắt.
Bề mặt tiếp xúc Bề mặt quá xước, quá nhám hoặc có ba via sẽ làm O-ring mòn, cắt mép hoặc rò rỉ.
Điểm kỹ thuật quan trọng: Khi O-ring bị hỏng, không nên chỉ kiểm tra vật liệu. Hãy kiểm tra cả rãnh lắp, khe hở, độ nén, độ nhám bề mặt và hướng áp suất.
6. Vật liệu ảnh hưởng thế nào đến nguyên lý làm kín?
Cùng một nguyên lý làm việc, nhưng mỗi vật liệu O-ring có khả năng đàn hồi, chịu nhiệt, chịu dầu, chịu hóa chất và chống biến dạng khác nhau. Nếu vật liệu không phù hợp, O-ring có thể mất lực đàn hồi, trương nở, co rút, chai cứng hoặc nứt, làm cơ chế làm kín không còn hiệu quả.
| Vật liệu O-ring | Điểm mạnh chính | Khi nào nên chọn? | Lưu ý |
|---|---|---|---|
| NBR | Chịu dầu, mỡ, thủy lực thông dụng, giá hợp lý | Dầu khoáng, mỡ, khí nén, thủy lực thông thường | Không tối ưu cho ozone, ngoài trời lâu dài, nhiệt cao |
| FKM / FPM / Viton | Chịu dầu nóng, nhiên liệu, nhiệt và ozone tốt | Dầu nóng, nhiên liệu, môi trường nhiệt cao | Không phải lựa chọn cho mọi hóa chất; cần tra bảng tương thích |
| EPDM | Chịu nước, hơi, ozone, ngoài trời tốt | Nước nóng, hơi, HVAC, ngoài trời, thực phẩm phù hợp | Không phù hợp dầu khoáng, xăng, diesel |
| HNBR | Chịu dầu, nhiệt, ozone và cơ tính tốt hơn NBR | Thủy lực, ô tô, dầu nóng vừa, ứng dụng động | Cần kiểm tra hóa chất đặc biệt và nhiệt độ thực tế |
| Silicone | Mềm, chịu nhiệt, phù hợp một số ứng dụng sạch | Thực phẩm, thiết bị nhẹ, ứng dụng cần độ mềm | Chịu xé và mài mòn kém hơn nhiều vật liệu khác |
| PTFE | Kháng hóa chất rộng, ma sát thấp, chịu nhiệt tốt | Hóa chất mạnh, nhiệt cao, yêu cầu ma sát thấp | Đàn hồi thấp, cần thiết kế rãnh phù hợp |
7. Các lỗi làm O-ring không làm việc đúng nguyên lý
Khi O-ring rò rỉ, nguyên nhân không phải lúc nào cũng do “O-ring không tốt”. Rất nhiều lỗi đến từ thiết kế rãnh, độ nén, vật liệu, bề mặt lắp hoặc áp suất vượt giới hạn.
| Lỗi thường gặp | Nguyên nhân | Hậu quả | Cách khắc phục |
|---|---|---|---|
| O-ring rò ngay khi lắp | Độ nén ban đầu không đủ, rãnh quá sâu, sai kích thước | Không tạo được lực làm kín ban đầu | Kiểm tra lại ID, CS, rãnh lắp và độ squeeze |
| O-ring bị cắt mép | Cạnh sắc, ba via, lắp khô, rãnh sai hoặc áp suất đùn khe | Rách O-ring, rò nhanh | Vát mép, bôi trơn khi lắp, giảm khe hở, thêm Back-up Ring |
| O-ring bị xoắn | Lắp kéo xoắn, chuyển động động học, ma sát cao | Mòn không đều, rách, rò rỉ | Bôi trơn, dùng X-ring hoặc profile phù hợp cho chuyển động |
| O-ring bị đùn khe | Áp suất cao, khe hở lớn, vật liệu quá mềm | O-ring bị cắn mép, nát, mất kín | Dùng vật liệu cứng hơn, giảm khe hở hoặc thêm Back-up Ring |
| O-ring chai cứng, mất đàn hồi | Nhiệt cao, hóa chất, lão hóa, compression set | Không còn lực đàn hồi để ép kín | Chọn vật liệu phù hợp nhiệt độ và môi chất |
| O-ring trương nở | Môi chất không tương thích với vật liệu | Kẹt rãnh, biến dạng, tăng ma sát, rò rỉ | Tra Chemical Resistance Table và đổi vật liệu phù hợp |
8. Ứng dụng thực tế của nguyên lý làm kín O-ring
Nhờ nguyên lý biến dạng đàn hồi và tự tăng lực làm kín, O-ring được dùng trong rất nhiều vị trí kỹ thuật. Tuy nhiên, mỗi ứng dụng cần cách thiết kế rãnh và chọn vật liệu khác nhau.
Làm kín tĩnh Dùng trong mặt bích nhỏ, nắp, plug, cartridge, manifold, van và các vị trí không có chuyển động tương đối.
Làm kín áp suất Dùng trong hệ thủy lực, khí nén, van, bơm, đầu nối và xi lanh khi rãnh được thiết kế đúng.
Làm kín động nhẹ Dùng trong một số chuyển động tịnh tiến hoặc dao động nhẹ, nhưng cần kiểm tra ma sát, bôi trơn và profile phù hợp.
Làm kín hóa chất Dùng trong thiết bị hóa chất nếu chọn đúng vật liệu như EPDM, FKM, PTFE, FFKM hoặc vật liệu chuyên dụng.
Làm kín dầu và mỡ NBR, HNBR hoặc FKM thường được chọn cho dầu khoáng, dầu thủy lực, mỡ và dầu nóng tùy điều kiện.
Làm kín nước và hơi EPDM hoặc PTFE thường được xem xét cho nước, nước nóng, hơi và môi trường ngoài trời.
9. Cách chọn O-ring để làm việc đúng nguyên lý
Để O-ring làm việc đúng, không chỉ chọn đúng kích thước. Cần kiểm tra đồng thời rãnh lắp, độ nén, áp suất, khe hở, vật liệu, môi chất, nhiệt độ và kiểu chuyển động.
- Xác định kích thước: ghi rõ ID x CS hoặc đối chiếu theo bản vẽ rãnh.
- Xác định kiểu làm kín: làm kín tĩnh, động, áp suất một chiều hay hai chiều.
- Kiểm tra độ nén ban đầu: O-ring phải được nén đủ để kín nhưng không quá mức.
- Kiểm tra khe hở đùn: áp cao cần giảm khe hở hoặc thêm Back-up Ring.
- Chọn vật liệu: NBR, FKM, EPDM, HNBR, Silicone, PTFE hoặc vật liệu khác theo môi chất.
- Kiểm tra nhiệt độ: xét nhiệt độ làm việc liên tục và nhiệt độ đỉnh.
- Kiểm tra bề mặt: bề mặt lắp phải sạch, không ba via, không cạnh sắc, độ nhám phù hợp.
- Bôi trơn khi lắp: với nhiều ứng dụng, bôi trơn giúp tránh xoắn, cắt mép và mòn khởi động.
Mẫu ghi yêu cầu đặt hàng: “O-ring NBR70, size ID 50 x CS 3.53 mm, làm kín tĩnh dầu thủy lực, áp suất 80 bar, nhiệt độ 60°C, rãnh theo bản vẽ.” Thông tin càng rõ, khả năng chọn đúng càng cao.
10. Danh mục và bài viết liên quan trên Sealtech Vietnam
Khách hàng có thể tham khảo thêm các nhóm sản phẩm và kiến thức liên quan đến O-ring, vật liệu làm kín và thiết kế gioăng phớt:
11. Câu hỏi thường gặp về nguyên lý làm việc của O-ring
O-ring làm việc theo nguyên lý nào?
O-ring làm việc dựa trên hai cơ chế chính: biến dạng ban đầu khi bị nén trong rãnh và tự tăng lực làm kín khi có áp suất môi chất tác động.
Vì sao O-ring phải bị nén khi lắp?
O-ring cần bị nén để tạo lực đàn hồi ban đầu. Lực này giúp O-ring ép sát vào bề mặt tiếp xúc và làm kín ngay cả khi áp suất thấp hoặc chưa có áp suất.
Áp suất giúp O-ring kín hơn như thế nào?
Khi có áp suất, môi chất đẩy O-ring về một phía của rãnh. O-ring bị ép mạnh hơn vào bề mặt làm kín, làm tăng lực tiếp xúc và cải thiện khả năng làm kín.
O-ring có dùng được cho áp suất cao không?
Có thể dùng trong nhiều ứng dụng áp suất cao nếu rãnh thiết kế đúng, khe hở đùn được kiểm soát và có thể dùng thêm Back-up Ring. Nếu khe hở lớn, O-ring dễ bị đùn và cắn mép.
Vì sao O-ring mới vẫn bị rò?
O-ring mới vẫn có thể rò nếu sai kích thước, sai độ nén, rãnh lắp sai, vật liệu không phù hợp, bề mặt xước, có ba via, lắp xoắn hoặc áp suất vượt giới hạn thiết kế.
O-ring càng ép chặt càng kín đúng không?
Không đúng. Ép quá chặt có thể làm O-ring tăng ma sát, bị cắt mép, xoắn, biến dạng vĩnh viễn hoặc giảm tuổi thọ. Cần nén đúng mức theo thiết kế rãnh.
12. Kết luận
O-ring làm việc dựa trên nguyên lý biến dạng đàn hồi và tự tăng lực làm kín nhờ áp suất. Khi lắp vào rãnh, O-ring bị nén để tạo lực làm kín ban đầu. Khi có áp suất môi chất, áp suất đẩy O-ring về một phía của rãnh, làm tăng lực tiếp xúc và giúp khả năng làm kín tốt hơn.
Tuy nhiên, để O-ring làm việc đúng nguyên lý, cần thiết kế rãnh phù hợp, chọn đúng kích thước, kiểm soát độ nén, khe hở đùn, vật liệu, nhiệt độ, môi chất và bề mặt tiếp xúc. Một O-ring tốt nhưng lắp sai rãnh, chọn sai vật liệu hoặc làm việc trong điều kiện vượt giới hạn vẫn có thể rò rỉ hoặc hỏng sớm.
