Vai trò của Rotary Seal trong thiết bị trục quay
Vai trò của Rotary Seal trong thiết bị trục quay
Rotary Seal là nhóm phớt làm kín dùng cho các chi tiết có chuyển động quay, thường gặp ở trục hộp giảm tốc, motor, bơm, quạt, con lăn, máy CNC, máy ép, thiết bị nông nghiệp và nhiều cụm truyền động công nghiệp. Vai trò của Rotary Seal không chỉ là “chặn dầu” mà còn là giữ chất bôi trơn, ngăn bụi bẩn xâm nhập, bảo vệ vòng bi, duy trì điều kiện vận hành ổn định và kéo dài tuổi thọ thiết bị. Nếu chọn sai Rotary Seal, thiết bị có thể rò dầu, nóng, mòn trục, hỏng vòng bi hoặc phải dừng máy nhiều lần để bảo trì.
Mô tả ngắn
Vai trò của Rotary Seal là làm kín tại vị trí trục quay đi qua vỏ máy, giúp giữ dầu hoặc mỡ bên trong thiết bị, ngăn bụi, nước và tạp chất từ bên ngoài xâm nhập, bảo vệ vòng bi, bánh răng, bạc đạn và các chi tiết quay. Rotary Seal còn giúp duy trì lớp bôi trơn, giảm mài mòn, hạn chế rò rỉ, ổn định nhiệt độ vận hành và giảm chi phí bảo trì. Tùy ứng dụng, Rotary Seal có thể là Oil Seal TC, SC, TB, SB, V-ring, PTFE rotary seal hoặc các loại phớt trục quay đặc biệt. Muốn Rotary Seal làm việc bền, cần chọn đúng kích thước, vật liệu, tốc độ quay, nhiệt độ, môi chất, bề mặt trục và điều kiện bụi bẩn.

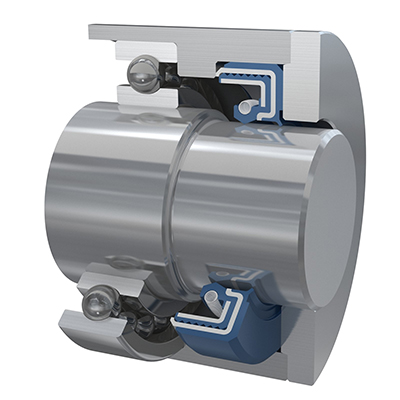

Hình minh họa vai trò của Rotary Seal
- Rotary Seal là gì?
- Các vai trò chính của Rotary Seal
- Giữ dầu, mỡ và chất bôi trơn
- Ngăn bụi, nước và tạp chất
- Bảo vệ vòng bi, bạc đạn và bánh răng
- Ổn định vận hành và giảm chi phí bảo trì
- Ứng dụng thực tế của Rotary Seal
- Cách chọn Rotary Seal đúng kỹ thuật
- Lỗi thường gặp khi Rotary Seal làm việc sai điều kiện
- Câu hỏi thường gặp
1. Rotary Seal là gì?
Rotary Seal là tên gọi chung cho các loại phớt làm kín dùng trong ứng dụng có trục quay. Trong thực tế, nhóm này bao gồm Rotary Shaft Seal, Oil Seal, Radial Shaft Seal, V-ring, một số loại phớt PTFE cho trục quay và các thiết kế đặc biệt khác. Điểm chung của chúng là làm việc tại vị trí có chuyển động quay giữa trục và vỏ máy.
Làm kín vùng trục quay
Rotary Seal kiểm soát khe hở giữa trục quay và housing để hạn chế rò rỉ.
Giữ môi trường bôi trơn
Seal giúp dầu hoặc mỡ ở lại bên trong vùng làm việc của ổ bi, bánh răng hoặc cụm truyền động.
Ngăn nhiễm bẩn
Seal hạn chế bụi, nước, bùn, mạt kim loại và tạp chất xâm nhập vào bên trong.
Cách hiểu đơn giản: Rotary Seal là “người gác cổng” tại vị trí trục quay, giữ dầu bên trong và ngăn bụi bẩn bên ngoài.
2. Các vai trò chính của Rotary Seal
Trong một cụm máy có trục quay, Rotary Seal thường đảm nhận nhiều vai trò cùng lúc. Nếu chỉ xem nó là chi tiết chặn dầu, kỹ sư có thể bỏ qua các yếu tố quan trọng như bụi, nhiệt, tốc độ, bề mặt trục và điều kiện lắp đặt.
1
Giữ dầu/mỡ
Ngăn chất bôi trơn rò ra ngoài theo khe trục quay.
2
Chống bụi/nước
Hạn chế tạp chất bên ngoài đi vào vùng ổ bi, hộp số.
3
Bảo vệ chi tiết quay
Giữ vòng bi, bạc đạn, bánh răng và trục làm việc trong môi trường sạch hơn.
4
Giảm bảo trì
Hạn chế rò rỉ, mài mòn, nhiễm bẩn và dừng máy ngoài kế hoạch.
3. Vai trò 1: Giữ dầu, mỡ và chất bôi trơn bên trong thiết bị
Vai trò đầu tiên và dễ thấy nhất của Rotary Seal là giữ dầu hoặc mỡ bên trong thiết bị. Trong hộp giảm tốc, ổ bi, motor, bơm hoặc cụm truyền động, dầu bôi trơn giúp giảm ma sát, làm mát, chống mài mòn và bảo vệ bề mặt kim loại. Nếu dầu bị rò ra ngoài, thiết bị có thể chạy thiếu bôi trơn, tăng nhiệt và hỏng rất nhanh.
| Thiết bị | Chất cần giữ bên trong | Hậu quả nếu Rotary Seal rò |
|---|---|---|
| Hộp giảm tốc | Dầu bánh răng | Thiếu dầu, nóng hộp số, mòn bánh răng, hỏng vòng bi |
| Motor điện | Mỡ ổ bi hoặc môi trường bảo vệ ổ bi | Bụi/ẩm lọt vào, vòng bi kêu, nóng, giảm tuổi thọ |
| Bơm công nghiệp | Dầu, nước, chất lỏng hoặc môi chất vận hành | Rò môi chất, mất hiệu suất, nguy cơ hỏng cụm trục |
| Máy CNC | Dầu bôi trơn, dầu thủy lực, dầu hộp số | Rò dầu, bẩn máy, thiếu bôi trơn, tăng lỗi bảo trì |
Điểm quan trọng: Rotary Seal giúp thiết bị duy trì lượng dầu/mỡ cần thiết. Khi seal rò, vấn đề không chỉ là bẩn sàn máy mà còn là nguy cơ hỏng cụm truyền động.
4. Vai trò 2: Ngăn bụi, nước và tạp chất xâm nhập
Trong nhiều nhà máy, môi trường bên ngoài không sạch: có bụi, nước rửa, hơi ẩm, mạt kim loại, bùn, cát hoặc hóa chất nhẹ. Nếu các tạp chất này đi vào vùng trục quay, chúng có thể phá hỏng lớp bôi trơn, làm mòn vòng bi, tạo rãnh trên trục và làm Rotary Seal hỏng nhanh hơn.
Bụi và mạt kim loại
Có thể bám vào môi phớt, tạo mài mòn như giấy nhám và làm trục xuất hiện rãnh.
Nước và hơi ẩm
Có thể làm dầu nhũ hóa, gây ăn mòn, rửa trôi mỡ hoặc giảm tuổi thọ vòng bi.
Bùn, cát, tạp chất ngoài trời
Gây mài mòn nặng ở thiết bị nông nghiệp, máy xây dựng, băng tải và con lăn.
Hóa chất và dung dịch vệ sinh
Có thể làm vật liệu phớt trương nở, chai cứng hoặc nứt nếu chọn sai vật liệu.
Kinh nghiệm thực tế: Nếu môi trường ngoài nhiều bụi hoặc nước bắn, không nên chỉ hỏi phớt giữ dầu. Cần hỏi thêm có cần môi chắn bụi, V-ring phụ, phớt hai môi hoặc giải pháp che chắn bổ sung hay không.
5. Vai trò 3: Bảo vệ vòng bi, bạc đạn, bánh răng và bề mặt trục
Rotary Seal thường được lắp gần vòng bi, hộp số hoặc cụm truyền động. Vì vậy, nếu seal làm việc tốt, các chi tiết bên trong được bảo vệ tốt hơn. Nếu seal hỏng, bụi vào và dầu ra, vòng bi có thể nóng, kêu, rơ, kẹt hoặc hỏng sớm.
| Chi tiết được bảo vệ | Rotary Seal bảo vệ bằng cách nào? | Lỗi thường gặp nếu seal hỏng |
|---|---|---|
| Vòng bi / bạc đạn | Giữ mỡ/dầu và ngăn bụi, nước xâm nhập | Vòng bi kêu, nóng, rơ, mòn hoặc kẹt |
| Bánh răng | Duy trì dầu bôi trơn trong hộp giảm tốc | Mòn răng, tăng nhiệt, tiếng ồn, giảm tuổi thọ hộp số |
| Bề mặt trục | Hạn chế bụi bẩn làm mài mòn vùng tiếp xúc môi phớt | Trục có rãnh mòn, xước vòng, rò dầu lặp lại |
| Cụm truyền động | Giữ điều kiện làm việc sạch và đủ bôi trơn | Dừng máy, tăng chi phí bảo trì, thay thế nhiều chi tiết |
6. Vai trò 4: Ổn định vận hành và giảm chi phí bảo trì
Một Rotary Seal nhỏ có thể ảnh hưởng đến toàn bộ thiết bị. Nếu seal hoạt động ổn định, máy sạch hơn, dầu không rò, vòng bi được bảo vệ và lịch bảo trì dễ kiểm soát hơn. Nếu seal hỏng lặp lại, chi phí không chỉ là tiền mua phớt mới mà còn là thời gian dừng máy, dầu thất thoát, nhân công sửa chữa và nguy cơ hỏng chi tiết lớn hơn.
Giảm rò rỉ
Hạn chế dầu/mỡ thoát ra ngoài, giữ khu vực máy sạch hơn và an toàn hơn.
Giảm mài mòn
Bảo vệ bề mặt trục, vòng bi và bánh răng khỏi bụi bẩn, thiếu bôi trơn.
Giảm dừng máy
Seal làm việc bền giúp giảm số lần tháo máy, thay dầu, thay vòng bi hoặc sửa trục.
Kết luận nhanh: Rotary Seal không chỉ là chi tiết tiêu hao. Nó là một phần quan trọng trong chiến lược bảo vệ thiết bị quay.
7. Ứng dụng thực tế của Rotary Seal
Rotary Seal xuất hiện ở hầu hết các thiết bị có trục quay. Tùy môi trường làm việc, vai trò của seal có thể nghiêng về giữ dầu, chống bụi, chống nước, chịu nhiệt, chịu hóa chất hoặc giảm ma sát.
| Ứng dụng | Vai trò chính của Rotary Seal | Điều kiện cần chú ý |
|---|---|---|
| Hộp giảm tốc | Giữ dầu bánh răng, bảo vệ vòng bi và trục | Dầu, nhiệt, tốc độ, rãnh mòn trên trục |
| Motor điện | Bảo vệ ổ bi khỏi bụi, ẩm và rò mỡ | Tốc độ quay, nhiệt, bụi, độ đồng tâm |
| Máy CNC | Giữ dầu, chống bụi, chống dung dịch tưới nguội | Dầu cắt gọt, bụi kim loại, tốc độ và không gian lắp |
| Bơm công nghiệp | Hạn chế rò môi chất và bảo vệ cụm trục | Môi chất, nhiệt, áp suất, chạy khô |
| Thiết bị nông nghiệp/xây dựng | Chống bụi, bùn, nước và giữ mỡ bôi trơn | Bụi nặng, bùn, nước bắn, va đập, lệch trục |
| Quạt, con lăn, băng tải | Bảo vệ ổ bi và duy trì mỡ bôi trơn | Bụi, nhiệt, tốc độ và thời gian chạy liên tục |
8. Cách chọn Rotary Seal theo vai trò làm việc
Để Rotary Seal thực hiện đúng vai trò, cần chọn theo điều kiện thực tế thay vì chỉ chọn theo kích thước. Cùng một size d × D × B nhưng vật liệu, kiểu môi, vỏ ngoài và thiết kế chống bụi có thể khác nhau.
- Xác định vai trò chính: giữ dầu, chống bụi, chống nước, chịu nhiệt, chịu hóa chất hay bảo vệ vòng bi.
- Xác định kích thước: d × D × B, gồm đường kính trục, đường kính lỗ lắp và chiều cao phớt.
- Xác định kiểu seal: TC, SC, TB, SB, V-ring, PTFE rotary seal hoặc loại đặc biệt.
- Xác định môi chất: dầu khoáng, mỡ, dầu nóng, nước, hóa chất, nhiên liệu hoặc dung dịch vệ sinh.
- Xác định tốc độ quay: quay chậm, trung bình, cao hay chạy liên tục nhiều giờ.
- Xác định nhiệt độ: nhiệt môi trường, nhiệt dầu và nhiệt phát sinh tại vùng tiếp xúc môi phớt.
- Kiểm tra môi trường ngoài: bụi, bùn, nước bắn, hơi ẩm, mạt kim loại hoặc hóa chất.
- Kiểm tra trục: độ nhám, vết xước, rãnh mòn, độ đảo, độ đồng tâm và độ cứng bề mặt.
- Chọn vật liệu: NBR, FKM, HNBR, Silicone, PTFE hoặc vật liệu phù hợp với điều kiện làm việc.
Mẫu yêu cầu đặt hàng tốt: “Rotary Seal TC FKM, size 45 × 62 × 10 mm, dùng cho hộp giảm tốc dầu nóng khoảng 120°C, trục quay liên tục, bên ngoài có bụi nhẹ.”
9. Lỗi thường gặp khi Rotary Seal không thực hiện đúng vai trò
Khi Rotary Seal hỏng, cần phân tích dấu vết hư hỏng để biết nguyên nhân. Thay phớt mới cùng loại mà không xử lý nguyên nhân gốc thường làm lỗi lặp lại.
| Hiện tượng | Vai trò bị mất | Nguyên nhân có thể | Hướng xử lý |
|---|---|---|---|
| Rò dầu quanh trục | Giữ dầu/mỡ | Môi phớt mòn, trục xước, lắp sai chiều, sai vật liệu | Kiểm tra hướng lắp, bề mặt trục, size và vật liệu |
| Bụi lọt vào ổ bi | Chống bụi | Dùng phớt một môi, môi bụi yếu, môi trường quá bẩn | Dùng TC, V-ring phụ hoặc che chắn bổ sung |
| Môi phớt cháy hoặc chai cứng | Duy trì làm kín ổn định | Chạy khô, nhiệt cao, tốc độ cao, vật liệu sai | Cải thiện bôi trơn, chọn FKM/HNBR/PTFE nếu phù hợp |
| Trục có rãnh mòn | Bảo vệ bề mặt trục | Bụi, môi phớt quá chặt, chạy lâu, bề mặt trục không đạt | Dùng sleeve, đổi vị trí môi, sửa hoặc thay trục |
| Vòng bi kêu, nóng | Bảo vệ vòng bi | Dầu/mỡ thất thoát, bụi/nước lọt vào | Kiểm tra phớt, dầu mỡ, vòng bi và môi trường bên ngoài |
| Phớt bung khỏi housing | Giữ vị trí làm kín | OD lắp lỏng, housing sai dung sai, áp bên trong tăng | Kiểm tra D, lỗ lắp, kiểu vỏ phớt và điều kiện áp suất |
10. Vai trò của Rotary Seal so với O-ring và Mechanical Seal
Rotary Seal, O-ring và Mechanical Seal đều là chi tiết làm kín, nhưng vai trò khác nhau. Việc chọn sai nhóm seal có thể làm hệ thống rò hoặc hỏng nhanh dù kích thước có vẻ phù hợp.
| Loại seal | Vai trò chính | Ứng dụng phù hợp | Không nên dùng khi |
|---|---|---|---|
| Rotary Seal | Làm kín trục quay, giữ dầu/mỡ, chống bụi | Hộp giảm tốc, motor, ổ bi, bơm, con lăn, cụm quay | Áp suất cao, hóa chất mạnh hoặc tốc độ vượt giới hạn thiết kế |
| O-ring | Làm kín tĩnh hoặc một số chuyển động nhẹ trong rãnh | Mặt bích, đầu nối, van, nắp, plug, cartridge | Trục quay liên tục tốc độ cao nếu không có thiết kế riêng |
| Mechanical Seal | Làm kín trục bơm bằng cặp mặt chà | Bơm nước, bơm hóa chất, bơm công nghiệp yêu cầu kín cao | Ứng dụng đơn giản chỉ cần oil seal kinh tế và điều kiện nhẹ |
11. Sản phẩm và bài viết liên quan trên Sealtech Vietnam
Khách hàng có thể tham khảo thêm các nhóm sản phẩm và bài viết kỹ thuật liên quan đến Rotary Seal, Oil Seal và giải pháp làm kín trục quay:
12. Câu hỏi thường gặp về vai trò của Rotary Seal
Vai trò chính của Rotary Seal là gì?
Vai trò chính của Rotary Seal là làm kín tại vị trí trục quay, giữ dầu hoặc mỡ bên trong thiết bị, ngăn bụi, nước và tạp chất xâm nhập, đồng thời bảo vệ vòng bi, bánh răng và bề mặt trục.
Rotary Seal có phải chỉ dùng để chặn dầu không?
Không. Ngoài chặn dầu, Rotary Seal còn có vai trò chống bụi, chống nước, bảo vệ vòng bi, duy trì bôi trơn, giảm mài mòn và giảm chi phí bảo trì.
Rotary Seal thường dùng ở đâu?
Rotary Seal thường dùng trong hộp giảm tốc, motor, bơm, quạt, con lăn, băng tải, máy CNC, máy ép, thiết bị nông nghiệp, máy xây dựng và các cụm truyền động có trục quay.
Khi nào Rotary Seal bị mòn nhanh?
Rotary Seal có thể mòn nhanh khi thiếu bôi trơn, trục quá nhám, tốc độ quay cao, bụi lọt vào, lắp sai chiều, vật liệu không phù hợp hoặc nhiệt độ làm việc quá cao.
Nên chọn Rotary Seal TC hay SC?
TC có hai môi, phù hợp khi cần giữ dầu và chống bụi nhẹ. SC có một môi, phù hợp hơn với môi trường sạch. Việc chọn TC hay SC cần dựa vào môi trường bên ngoài, tốc độ, dầu và điều kiện lắp.
Rotary Seal hỏng có thể làm hỏng vòng bi không?
Có. Khi Rotary Seal hỏng, dầu hoặc mỡ có thể thất thoát, bụi và nước có thể đi vào, làm vòng bi nóng, kêu, mòn, rơ hoặc hỏng sớm.
13. Kết luận
Vai trò của Rotary Seal không chỉ là ngăn dầu rò ra ngoài. Rotary Seal là chi tiết bảo vệ quan trọng trong mọi cụm trục quay: giữ dầu/mỡ, chống bụi, chống nước, bảo vệ vòng bi, duy trì bôi trơn, giảm mài mòn, ổn định vận hành và giảm chi phí bảo trì.
Một Rotary Seal tốt phải được chọn theo đúng điều kiện làm việc. Kích thước d × D × B chỉ là bước đầu. Kỹ sư cần kiểm tra thêm vật liệu, kiểu môi, tốc độ quay, nhiệt độ, môi chất, môi trường bụi/nước, bề mặt trục, độ đảo và hướng lắp. Khi lựa chọn đúng, Rotary Seal giúp thiết bị quay làm việc ổn định, sạch hơn, bền hơn và giảm rủi ro dừng máy ngoài kế hoạch.
