Rotary Shaft Seal là gì?
Rotary Shaft Seal là gì? Cấu tạo, nguyên lý và cách chọn phớt trục quay đúng kỹ thuật
Rotary Shaft Seal là phớt làm kín dùng cho trục quay, thường được gọi là phớt trục quay, phớt chắn dầu, phớt chặn dầu hoặc Oil Seal. Nhiệm vụ chính của Rotary Shaft Seal là giữ dầu, mỡ hoặc chất bôi trơn bên trong thiết bị, đồng thời hạn chế bụi, nước và tạp chất từ bên ngoài xâm nhập vào ổ bi, hộp số, motor, bơm, máy nén hoặc các cụm truyền động quay. Một phớt trục quay muốn làm việc bền phải được chọn theo đúng kích thước trục, đường kính lỗ lắp, chiều cao, vật liệu, tốc độ quay, nhiệt độ, môi chất, bề mặt trục và điều kiện bụi bẩn thực tế.
Mô tả ngắn
Rotary Shaft Seal là loại seal dùng để làm kín tại vị trí trục quay đi xuyên qua vỏ máy. Phớt thường có môi làm kín chính tiếp xúc nhẹ với bề mặt trục, lò xo giữ lực ép ổn định, phần cao su hoặc kim loại bên ngoài để lắp chặt vào housing. Trong thực tế, Rotary Shaft Seal được dùng nhiều trong hộp giảm tốc, motor, bơm, quạt công nghiệp, máy nén, máy CNC, thiết bị nông nghiệp, máy xây dựng và nhiều cụm truyền động cơ khí. Các dạng phổ biến gồm Oil Seal TC hai môi có lò xo, SC một môi có lò xo, TB/SB có vỏ kim loại, V-ring và một số rotary seal đặc biệt bằng PTFE hoặc vật liệu kỹ thuật.

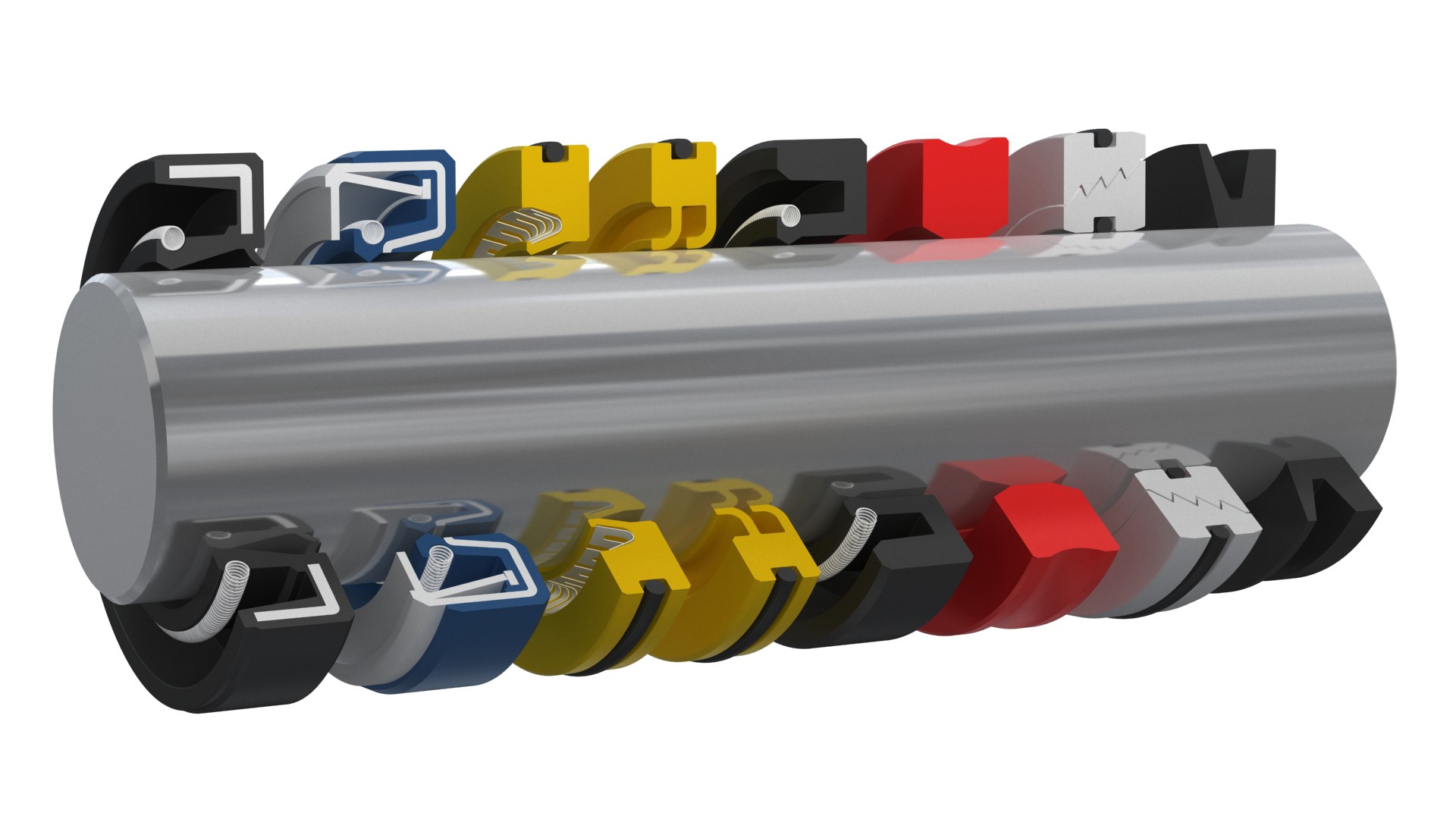

Hình minh họa Rotary Shaft Seal
1. Rotary Shaft Seal là gì?
Rotary Shaft Seal là tên gọi chung cho các loại seal làm kín tại vị trí trục quay. Khi một trục quay đi xuyên qua vỏ máy, luôn tồn tại khe hở giữa trục và housing. Nếu không có seal, dầu bôi trơn bên trong có thể rò ra ngoài, trong khi bụi, nước hoặc tạp chất bên ngoài có thể đi vào bên trong thiết bị. Rotary Shaft Seal được lắp tại vị trí này để kiểm soát sự rò rỉ và bảo vệ cụm máy.
Giữ dầu/mỡ bên trong Giúp hộp số, ổ bi, bơm hoặc cụm truyền động giữ được chất bôi trơn cần thiết.
Ngăn bụi/nước bên ngoài Hạn chế bụi, nước, bùn hoặc tạp chất đi vào vùng ổ bi và chi tiết quay.
Bảo vệ tuổi thọ thiết bị Giảm rò dầu, giảm nhiễm bẩn, bảo vệ vòng bi, bánh răng và bề mặt trục.
Cách gọi phổ biến: Rotary Shaft Seal thường được gọi là Oil Seal, phớt dầu, phớt chắn dầu, phớt chặn dầu, phớt trục quay hoặc radial shaft seal.
2. Nhiệm vụ chính của Rotary Shaft Seal
Rotary Shaft Seal không chỉ làm nhiệm vụ “chặn dầu”. Trong nhiều ứng dụng, nó còn phải cân bằng giữa giữ dầu, giảm ma sát, chịu tốc độ quay, chống bụi, chống nước và làm việc ổn định trong thời gian dài.
| Nhiệm vụ | Giải thích | Ví dụ ứng dụng |
|---|---|---|
| Giữ dầu bôi trơn | Ngăn dầu hoặc mỡ bên trong thiết bị rò ra ngoài theo khe trục | Hộp giảm tốc, motor, ổ bi, bơm dầu |
| Chống bụi | Ngăn bụi, cát, mạt kim loại hoặc tạp chất bám vào trục đi vào bên trong | Máy xây dựng, thiết bị nông nghiệp, quạt công nghiệp |
| Chống nước bắn | Hạn chế nước rửa, hơi ẩm hoặc nước bắn xâm nhập vào cụm quay | Máy thực phẩm, băng tải, thiết bị ngoài trời |
| Bảo vệ vòng bi | Giữ môi trường bôi trơn sạch, tránh bụi làm mòn vòng bi | Motor, con lăn, hộp số, máy CNC |
| Hạn chế rò rỉ môi trường | Giữ dầu, mỡ hoặc chất lỏng trong vùng làm việc ở mức cho phép | Bơm, thiết bị truyền động, cụm quay tốc độ thấp |
3. Cấu tạo cơ bản của Rotary Shaft Seal
Một Rotary Shaft Seal thông dụng thường có các bộ phận chính: môi làm kín chính, lò xo, thân cao su, vỏ kim loại và có thể có thêm môi chắn bụi. Mỗi bộ phận có một vai trò riêng trong quá trình làm kín.
1 Môi làm kín chính Tiếp xúc với trục để giữ dầu hoặc mỡ bên trong thiết bị.
2 Lò xo Giữ lực ép của môi phớt ổn định trên bề mặt trục.
3 Thân cao su Tạo độ kín giữa phớt và lỗ lắp, đồng thời hấp thụ sai lệch nhỏ.
4 Vỏ kim loại Tăng độ cứng, giữ hình dạng và giúp phớt lắp chặt vào housing.
5 Môi chắn bụi Ngăn bụi nhẹ từ bên ngoài, thường gặp ở phớt TC hai môi.
Điểm quan trọng: Môi phớt phải tiếp xúc với trục đủ lực để kín, nhưng không được quá chặt gây nóng, mòn nhanh hoặc cháy môi.
4. Nguyên lý làm việc của Rotary Shaft Seal
Rotary Shaft Seal làm việc bằng cách tạo một vùng tiếp xúc rất nhỏ giữa môi phớt và bề mặt trục quay. Lò xo giúp duy trì lực ép ban đầu. Khi trục quay, một lớp màng dầu rất mỏng hỗ trợ bôi trơn vùng tiếp xúc, giúp giảm ma sát và hạn chế rò rỉ.
- Phớt được ép chặt vào housing: đường kính ngoài của phớt giữ kín với lỗ lắp.
- Môi phớt tiếp xúc với trục: môi chính tạo đường làm kín quanh chu vi trục.
- Lò xo duy trì lực ép: bù lại mài mòn nhẹ và giúp môi phớt luôn ôm trục.
- Màng dầu mỏng hình thành: giúp giảm ma sát giữa môi phớt và trục quay.
- Môi chắn bụi bảo vệ bên ngoài: với phớt TC, môi phụ giúp hạn chế bụi nhẹ đi vào.
Lưu ý: Rotary Shaft Seal không nên chạy khô lâu dài. Nếu môi phớt thiếu bôi trơn, nhiệt ma sát tăng nhanh, dẫn đến chai cứng, cháy môi hoặc mòn rãnh trên trục.
5. Các loại Rotary Shaft Seal phổ biến
Rotary Shaft Seal có nhiều kiểu khác nhau tùy cấu tạo môi, vỏ ngoài, vật liệu và mục đích sử dụng. Trong bảo trì công nghiệp, các kiểu Oil Seal TC, SC, TB, SB và V-ring là những loại thường gặp nhất.
| Loại seal | Đặc điểm | Ứng dụng phù hợp | Lưu ý |
|---|---|---|---|
| TC Oil Seal | Hai môi, có lò xo, ngoài bọc cao su | Giữ dầu và chống bụi nhẹ cho hộp số, motor, bơm, máy công nghiệp | Loại phổ biến nhất trong bảo trì |
| SC Oil Seal | Một môi chính, có lò xo, ngoài bọc cao su | Giữ dầu ở môi trường tương đối sạch | Không có môi chắn bụi phụ như TC |
| TB Oil Seal | Hai môi, có lò xo, vỏ kim loại ngoài | Lỗ lắp cứng, yêu cầu giữ chặt bằng vỏ kim loại | Cần housing gia công tốt để kín ngoài |
| SB Oil Seal | Một môi, có lò xo, vỏ kim loại ngoài | Giữ dầu trong môi trường sạch, thiết kế vỏ kim loại | Ít chống bụi hơn loại hai môi |
| V-ring | Lắp trên trục, môi tiếp xúc với mặt đầu | Chắn bụi, nước bắn, bảo vệ ổ bi và oil seal chính | Thường dùng như seal bảo vệ phụ |
| PTFE Rotary Seal | Môi PTFE ma sát thấp, chịu hóa chất/nhiệt tốt | Tốc độ cao hơn, hóa chất, nhiệt, yêu cầu ma sát thấp | Cần thiết kế trục và lắp đặt đúng |
6. Vật liệu thường dùng cho Rotary Shaft Seal
Vật liệu quyết định khả năng chịu dầu, nhiệt, hóa chất, ozone, mài mòn và tuổi thọ của phớt. Không nên chọn Rotary Shaft Seal chỉ theo kích thước. Cần xác định môi chất, nhiệt độ, tốc độ quay và môi trường bên ngoài.
| Vật liệu | Ưu điểm | Ứng dụng phù hợp | Cần thận trọng |
|---|---|---|---|
| NBR | Giá tốt, chịu dầu khoáng và mỡ thông dụng | Hộp số, motor, bơm, thiết bị công nghiệp thông thường | Nhiệt cao, ozone, ngoài trời lâu dài |
| FKM / FPM / Viton | Chịu dầu nóng, nhiệt, nhiên liệu và ozone tốt | Dầu nóng, môi trường nhiệt cao, thiết bị khắc nghiệt hơn NBR | Một số hóa chất đặc biệt, hơi nước nóng, amine, ketone |
| HNBR | Chịu dầu, nhiệt, ozone và cơ tính tốt hơn NBR | Ô tô, thủy lực, dầu nóng vừa, ứng dụng yêu cầu tuổi thọ cao | Hóa chất đặc biệt và nhiệt vượt giới hạn vật liệu |
| Silicone | Mềm, chịu nhiệt, linh hoạt ở nhiệt thấp | Một số thiết bị nhẹ, môi trường sạch, tốc độ/ma sát không quá cao | Chịu xé và mài mòn kém hơn NBR/FKM |
| PTFE | Ma sát thấp, kháng hóa chất rộng, chịu nhiệt tốt | Rotary seal đặc biệt, hóa chất, tốc độ cao hơn, yêu cầu ma sát thấp | Đàn hồi thấp, cần thiết kế và lắp đặt đúng |
Kinh nghiệm chọn vật liệu: NBR phù hợp nhiều ứng dụng dầu thông thường; FKM phù hợp dầu nóng và nhiệt cao hơn; HNBR phù hợp khi cần tuổi thọ, cơ tính và kháng ozone tốt hơn NBR; PTFE dùng cho điều kiện đặc biệt cần ma sát thấp hoặc kháng hóa chất.
7. Ứng dụng thực tế của Rotary Shaft Seal
Rotary Shaft Seal được dùng ở hầu hết các thiết bị có trục quay và cần giữ dầu/mỡ hoặc ngăn bụi. Trong bảo trì nhà máy, đây là nhóm seal thay thế rất thường xuyên.
Hộp giảm tốc Giữ dầu bánh răng bên trong và ngăn bụi bên ngoài đi vào vùng trục.
Motor điện Bảo vệ ổ bi, hạn chế bụi, ẩm hoặc dầu/mỡ thất thoát tùy thiết kế.
Bơm công nghiệp Làm kín trục ở các cụm bơm dầu, bơm nước, bơm phụ trợ hoặc thiết bị quay tốc độ thấp/trung bình.
Máy CNC Có mặt trong hộp số, trục truyền động, bơm bôi trơn, cụm thủy lực và các cụm quay phụ.
Thiết bị nông nghiệp và xây dựng Cần chống bụi, bùn, nước bắn và bảo vệ ổ bi trong môi trường khắc nghiệt.
Quạt, con lăn, băng tải Bảo vệ cụm ổ bi và giữ chất bôi trơn ở các đầu trục quay.
8. Cách chọn Rotary Shaft Seal đúng kỹ thuật
Để chọn đúng Rotary Shaft Seal, cần xem phớt như một phần của hệ thống trục quay. Không nên chỉ đo ID x OD x B rồi đặt hàng, vì phớt còn phụ thuộc vào tốc độ, nhiệt, dầu, bụi, bề mặt trục và kiểu lắp.
- Xác định kích thước: d × D × B, trong đó d là đường kính trục, D là đường kính lỗ lắp, B là chiều cao phớt.
- Xác định kiểu phớt: TC, SC, TB, SB, V-ring, PTFE rotary seal hoặc loại đặc biệt.
- Xác định môi chất: dầu khoáng, mỡ, dầu nóng, nước, hóa chất, nhiên liệu hoặc môi trường đặc biệt.
- Xác định tốc độ quay: trục quay chậm, trung bình, cao hay quay liên tục 24/7.
- Xác định nhiệt độ: nhiệt độ dầu, nhiệt môi trường và nhiệt sinh ra do ma sát tại môi phớt.
- Kiểm tra bụi bên ngoài: có bụi, bùn, nước rửa, mạt kim loại hoặc môi trường ngoài trời hay không.
- Kiểm tra bề mặt trục: trục có xước, rỗ, rãnh mòn, độ nhám sai hoặc độ đảo lớn hay không.
- Chọn vật liệu: NBR, FKM, HNBR, Silicone, PTFE theo điều kiện vận hành.
- Kiểm tra hướng lắp: môi chính thường hướng về phía cần giữ dầu hoặc phía có môi chất cần làm kín.
Mẫu yêu cầu đặt hàng rõ ràng: “Rotary Shaft Seal TC NBR, size 40 × 62 × 10 mm, dùng cho hộp giảm tốc, dầu bánh răng, tốc độ 1.450 rpm, nhiệt độ khoảng 80°C, bên ngoài có bụi nhẹ.”
9. Lỗi thường gặp khi dùng Rotary Shaft Seal
Khi phớt trục quay rò dầu hoặc mòn nhanh, nguyên nhân không phải lúc nào cũng do phớt kém chất lượng. Rất nhiều lỗi đến từ trục, housing, tốc độ, nhiệt, bụi hoặc cách lắp.
| Hiện tượng | Nguyên nhân có thể | Hướng kiểm tra | Giải pháp |
|---|---|---|---|
| Rò dầu ngay sau khi lắp | Lắp ngược chiều, sai size, môi phớt bị cắt, housing xấu | Hướng môi, d×D×B, cạnh lắp, bề mặt lỗ | Lắp đúng chiều, vát mép, kiểm tra lại kích thước và housing |
| Môi phớt mòn rất nhanh | Thiếu bôi trơn, tốc độ cao, trục quá nhám, bụi lọt vào | Dầu bôi trơn, rpm, bề mặt trục, bụi ngoài | Cải thiện bôi trơn, chọn vật liệu/profile phù hợp, xử lý trục |
| Trục có rãnh mòn tại vị trí môi | Phớt cũ chạy lâu, bụi, môi phớt quá chặt, trục không đạt | Vết rãnh quanh trục, vị trí môi cũ, độ nhám | Dùng sleeve, đổi vị trí môi, thay trục hoặc phục hồi bề mặt |
| Phớt bị bung khỏi housing | OD lắp lỏng, áp suất bên trong, housing sai dung sai | Đường kính lỗ, độ chặt ngoài, áp trong cụm máy | Chọn đúng OD, kiểm tra housing, dùng phớt phù hợp áp suất |
| Môi phớt chai cứng, nứt | Nhiệt cao, dầu không phù hợp, ozone, lão hóa | Nhiệt độ, dầu, môi trường, thời gian chạy | Đổi vật liệu FKM/HNBR hoặc vật liệu phù hợp hơn |
| Bụi lọt vào ổ bi | Dùng SC thay TC, môi bụi yếu, môi trường bụi nặng | Kiểu phớt, môi bụi, mức độ bụi/nước bên ngoài | Dùng TC, V-ring phụ, che chắn bụi hoặc seal chuyên dụng |
10. Rotary Shaft Seal khác gì O-ring và Mechanical Seal?
Rotary Shaft Seal, O-ring và Mechanical Seal đều là chi tiết làm kín nhưng không dùng thay thế tùy tiện cho nhau. Mỗi loại có nguyên lý và vùng ứng dụng riêng.
| Loại seal | Vị trí làm việc | Ưu điểm | Giới hạn |
|---|---|---|---|
| Rotary Shaft Seal / Oil Seal | Trục quay xuyên qua vỏ máy | Gọn, kinh tế, giữ dầu/mỡ tốt trong nhiều thiết bị quay | Không phù hợp mọi áp suất, tốc độ rất cao hoặc hóa chất đặc biệt |
| O-ring | Rãnh tĩnh, đầu nối, van, mặt ghép, một số ứng dụng động nhẹ | Đơn giản, rẻ, nhiều size và vật liệu | Không tối ưu cho trục quay liên tục tốc độ cao |
| Mechanical Seal | Trục bơm, thiết bị quay có chất lỏng và yêu cầu kín cao | Phù hợp bơm, áp suất/nhiệt/môi chất yêu cầu cao hơn | Chi phí cao hơn, cần lắp đặt và vận hành đúng |
11. Sản phẩm và bài viết liên quan trên Sealtech Vietnam
Khách hàng có thể tham khảo thêm các nhóm sản phẩm và bài viết kỹ thuật liên quan đến Rotary Shaft Seal, Oil Seal và giải pháp làm kín trục quay:
12. Câu hỏi thường gặp về Rotary Shaft Seal
Rotary Shaft Seal là gì?
Rotary Shaft Seal là phớt làm kín cho trục quay, dùng để giữ dầu/mỡ bên trong thiết bị và ngăn bụi, nước hoặc tạp chất bên ngoài đi vào vùng ổ bi, hộp số, motor, bơm hoặc cụm truyền động.
Rotary Shaft Seal có phải là Oil Seal không?
Trong nhiều trường hợp, Rotary Shaft Seal được gọi là Oil Seal hoặc phớt chặn dầu. Tuy nhiên, Rotary Shaft Seal là tên gọi rộng hơn, bao gồm nhiều dạng seal dùng cho trục quay như oil seal, V-ring, rotary seal PTFE và một số loại đặc biệt.
Phớt TC và SC khác nhau thế nào?
Phớt TC thường có hai môi: một môi chính giữ dầu và một môi phụ chắn bụi nhẹ. Phớt SC thường có một môi chính. TC phù hợp hơn khi bên ngoài có bụi nhẹ, còn SC phù hợp hơn với môi trường sạch.
Rotary Shaft Seal chọn theo kích thước nào?
Thường chọn theo d × D × B, trong đó d là đường kính trục, D là đường kính lỗ lắp và B là chiều cao phớt. Ngoài kích thước, cần chọn đúng vật liệu, kiểu môi, tốc độ, nhiệt độ và môi chất.
Vì sao phớt trục quay bị mòn nhanh?
Nguyên nhân có thể do thiếu bôi trơn, tốc độ quay cao, trục quá nhám, trục có rãnh mòn, bụi lọt vào, lắp sai chiều, vật liệu không phù hợp hoặc nhiệt độ làm việc quá cao.
Khi nào nên dùng FKM/Viton thay cho NBR?
Nên cân nhắc FKM/Viton khi dầu nóng, nhiệt độ cao, môi trường có ozone hoặc yêu cầu tuổi thọ cao hơn NBR trong điều kiện phù hợp. Tuy nhiên vẫn cần kiểm tra môi chất cụ thể trước khi chọn.
13. Kết luận
Rotary Shaft Seal là giải pháp làm kín quan trọng cho các thiết bị có trục quay. Phớt giúp giữ dầu hoặc mỡ bên trong, hạn chế bụi và nước bên ngoài, bảo vệ vòng bi, bánh răng, motor, hộp số, bơm và nhiều cụm truyền động công nghiệp.
Để Rotary Shaft Seal làm việc bền, không nên chỉ chọn theo kích thước. Cần xác định đúng kiểu phớt, vật liệu, tốc độ quay, nhiệt độ, môi chất, tình trạng trục, độ nhám bề mặt, môi trường bụi và hướng lắp. Một phớt tốt đặt trên trục xấu, lắp sai chiều hoặc chạy khô vẫn có thể rò và mòn rất nhanh. Sealtech Vietnam hỗ trợ khách hàng phân tích điều kiện làm việc để chọn đúng phớt trục quay, đúng vật liệu và đúng giải pháp làm kín.
