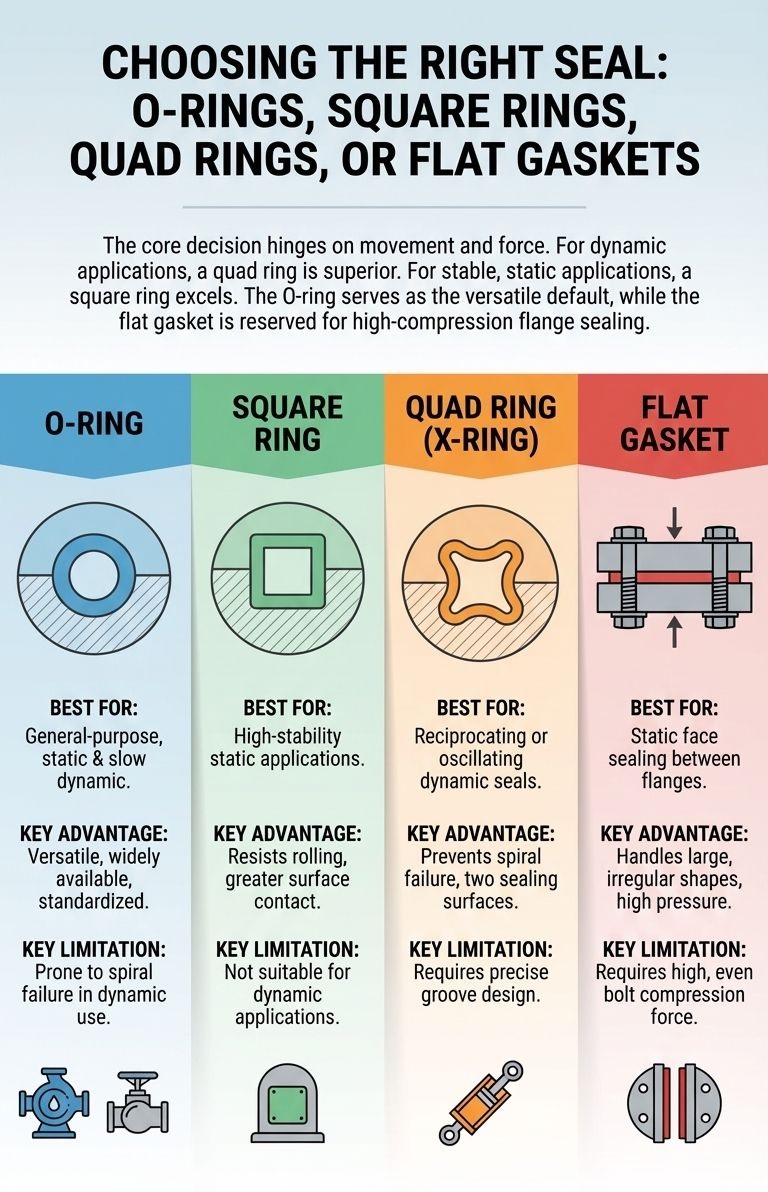

Hình minh họa: Advantages and Disadvantages of O-Rings
1. Tổng quan về O-Ring
O-Ring là vòng làm kín có tiết diện tròn, thường được lắp trong rãnh để ngăn rò rỉ dầu, nước, khí, hơi, hóa chất hoặc chân không. Khi bị nén trong rãnh, O-Ring tạo lực đàn hồi ép sát vào bề mặt làm kín. Khi có áp suất môi chất, áp suất tiếp tục đẩy O-Ring về một phía rãnh, làm tăng lực tiếp xúc và cải thiện khả năng làm kín.
Đơn giản Chỉ một chi tiết dạng vòng tròn nhưng có thể làm kín hiệu quả trong nhiều vị trí.
Phổ biến Dễ tìm kích thước tiêu chuẩn, dễ đặt hàng, dễ thay thế trong bảo trì.
Cần dùng đúng O-Ring chỉ bền khi rãnh, vật liệu, áp suất, bề mặt và điều kiện làm việc phù hợp.
Kết luận nhanh: O-Ring là giải pháp làm kín rất hiệu quả nếu dùng đúng chỗ, đúng kích thước, đúng vật liệu và đúng thiết kế rãnh.
2. Những ưu điểm của O-Ring
O-Ring được sử dụng rộng rãi không phải vì nó phức tạp, mà vì nó đơn giản và hiệu quả. Trong nhiều ứng dụng, một O-Ring nhỏ có thể thay thế các kết cấu làm kín phức tạp hơn, giúp giảm chi phí, tiết kiệm không gian và đơn giản hóa quá trình bảo trì.
1. Thiết kế đơn giản O-Ring chỉ là vòng có tiết diện tròn, dễ hiểu, dễ thiết kế rãnh và dễ bố trí trong cụm chi tiết.
2. Giá thành thấp So với nhiều loại seal phức tạp, O-Ring thường có chi phí thấp hơn, đặc biệt với kích thước tiêu chuẩn và vật liệu phổ thông.
3. Dễ lắp đặt O-Ring dễ lắp bằng tay hoặc dụng cụ đơn giản nếu rãnh, mép lắp và bôi trơn được chuẩn bị đúng.
4. Ít chi tiết Nhiều vị trí chỉ cần một O-Ring là đủ làm kín, không cần nhiều cụm lắp phức tạp.
5. Làm kín hiệu quả O-Ring có thể làm kín tốt nhờ biến dạng đàn hồi ban đầu và khả năng tự tăng lực làm kín khi có áp suất.
6. Kích thước tiêu chuẩn phong phú Có rất nhiều kích thước theo hệ mét, inch, AS568, ISO 3601 và các tiêu chuẩn khác.
7. Nhiều lựa chọn vật liệu Có thể chọn NBR, FKM, EPDM, HNBR, Silicone, PTFE, FFKM hoặc vật liệu đặc biệt theo môi chất.
8. Dễ bảo trì Khi hỏng, O-Ring thường dễ tháo, dễ thay và dễ dự trữ trong kho bảo trì.
9. Tuổi thọ cao nếu sử dụng đúng Nếu chọn đúng rãnh, vật liệu, độ nén, áp suất và môi chất, O-Ring có thể làm việc ổn định lâu dài.
Điểm mạnh lớn nhất của O-Ring: O-Ring không cần kết cấu phức tạp nhưng vẫn tạo khả năng làm kín tốt trong rất nhiều ứng dụng tĩnh và một số ứng dụng động được thiết kế phù hợp.
3. Những hạn chế của O-Ring
Mặc dù rất phổ biến, O-Ring không phải là giải pháp tối ưu cho mọi ứng dụng. Nếu hiểu sai giới hạn của O-Ring, người dùng dễ chọn sai cho trục quay tốc độ cao, áp suất cao, chuyển động động học phức tạp hoặc môi trường hóa chất không phù hợp.
1. Không phù hợp với trục quay tốc độ rất cao nếu không có thiết kế hỗ trợ O-Ring có thể bị ma sát lớn, nóng, xoắn hoặc mòn nhanh khi làm kín trục quay liên tục tốc độ cao. Trong nhiều trường hợp nên dùng Oil Seal, Rotary Seal hoặc Mechanical Seal.
2. Dễ bị xoắn trong một số ứng dụng động Khi O-Ring làm việc trong chuyển động tịnh tiến hoặc dao động, ma sát có thể làm O-Ring lăn, xoắn và mòn không đều nếu rãnh hoặc bôi trơn không phù hợp.
3. Có thể bị đùn ở áp suất cao nếu không dùng Back-up Ring Khi áp suất cao và khe hở kim loại lớn, O-Ring có thể bị ép vào khe hở, bị cắn mép hoặc nát. Khi đó cần dùng Back-up Ring.
4. Nhạy cảm với thiết kế rãnh và chất lượng bề mặt Rãnh quá sâu, quá nông, cạnh sắc, bề mặt xước hoặc độ nhám không phù hợp đều có thể làm O-Ring rò hoặc hỏng sớm.
5. Phụ thuộc nhiều vào việc lựa chọn đúng vật liệu O-Ring NBR không phù hợp với ozone lâu dài; EPDM không phù hợp dầu khoáng; FKM không dùng được cho mọi hóa chất. Sai vật liệu sẽ làm O-Ring trương nở, nứt hoặc chai cứng.
6. Không thay thế được mọi loại seal chuyên dụng Với xi lanh thủy lực, trục quay tốc độ cao, bơm hóa chất hoặc ứng dụng mài mòn nặng, cần cân nhắc profile seal chuyên dụng thay vì chỉ dùng O-Ring.
Cảnh báo kỹ thuật: O-Ring là giải pháp rất tốt cho nhiều ứng dụng, nhưng không nên dùng theo thói quen. Nếu có tốc độ cao, áp suất cao, hóa chất mạnh, nhiệt độ cao hoặc chuyển động phức tạp, cần kiểm tra kỹ trước khi chọn.
4. Bảng so sánh ưu điểm và hạn chế của O-Ring
Bảng dưới đây giúp nhìn nhanh hai mặt của O-Ring: vì sao nó được dùng rộng rãi và vì sao vẫn cần thận trọng khi chọn.
| Khía cạnh | Ưu điểm | Hạn chế | Lưu ý khi sử dụng |
|---|---|---|---|
| Kết cấu | Đơn giản, ít chi tiết, dễ bố trí | Phụ thuộc nhiều vào rãnh lắp | Rãnh phải đúng độ sâu, chiều rộng và khe hở |
| Chi phí | Giá thấp, dễ dự trữ | Sai vật liệu có thể làm chi phí hỏng máy cao hơn nhiều | Không chọn chỉ theo giá rẻ |
| Lắp đặt | Dễ lắp và dễ thay | Dễ bị cắt, xoắn nếu cạnh sắc hoặc lắp khô | Vát mép, làm sạch và bôi trơn khi lắp |
| Làm kín | Hiệu quả trong nhiều ứng dụng tĩnh và áp suất phù hợp | Có thể đùn khe ở áp suất cao | Dùng Back-up Ring nếu áp cao/khe hở lớn |
| Vật liệu | Nhiều lựa chọn: NBR, FKM, EPDM, HNBR, Silicone, PTFE | Sai vật liệu sẽ trương nở, nứt, chai hoặc mất đàn hồi | Chọn theo môi chất, nhiệt độ và Chemical Resistance Table |
| Chuyển động | Có thể dùng cho một số ứng dụng động nhẹ | Dễ xoắn, mòn hoặc nóng trong chuyển động không phù hợp | Ứng dụng động cần kiểm tra profile, bôi trơn và tốc độ |
5. Khi nào nên dùng O-Ring?
O-Ring phù hợp nhất khi bài toán làm kín đơn giản, có rãnh lắp rõ ràng, áp suất nằm trong giới hạn thiết kế, môi chất tương thích với vật liệu và không có chuyển động quá khắc nghiệt.
Làm kín tĩnh Mặt bích nhỏ, nắp, plug, manifold, van, đầu nối, cartridge và các vị trí không có chuyển động tương đối.
Hệ thống thủy lực và khí nén Làm kín trong van, bơm, xi lanh, đầu nối, bộ lọc, bộ điều áp nếu rãnh và áp suất phù hợp.
Đường ống và khớp nối Làm kín nước, dầu, khí, hóa chất nhẹ trong mặt bích, đầu nối ren và khớp nối nhanh.
Thiết bị công nghiệp Máy CNC, máy ép, máy thực phẩm, thiết bị hóa chất, thiết bị y tế và thiết bị chân không nếu chọn đúng vật liệu.
6. Khi nào không nên dùng O-Ring hoặc phải dùng thêm thiết kế hỗ trợ?
Có những trường hợp O-Ring không phải lựa chọn tối ưu. Nếu vẫn muốn dùng, cần có thiết kế hỗ trợ hoặc kiểm tra kỹ điều kiện làm việc.
| Điều kiện làm việc | Rủi ro nếu dùng O-Ring thường | Giải pháp nên xem xét |
|---|---|---|
| Trục quay tốc độ rất cao | Nóng, mòn nhanh, xoắn, cháy cao su | Oil Seal, Rotary Seal, Mechanical Seal |
| Áp suất cao và khe hở lớn | Đùn khe, cắn mép, nát O-Ring | Back-up Ring, O-Ring cứng hơn, giảm khe hở |
| Chuyển động tịnh tiến nhanh | Xoắn, mòn, tăng ma sát | U-Seal, Rod Seal, Piston Seal, X-Ring, PTFE Seal |
| Hóa chất mạnh hoặc không rõ môi chất | Trương nở, nứt, chai, mất đàn hồi | Tra Chemical Resistance Table, dùng PTFE/FFKM nếu cần |
| Bề mặt lắp xấu, xước, cạnh sắc | Cắt mép, rò ngay khi lắp, mòn nhanh | Sửa rãnh, vát mép, đánh bóng, kiểm tra độ nhám |
7. Cách sử dụng O-Ring để đạt tuổi thọ cao
O-Ring có thể có tuổi thọ cao nếu được dùng đúng. Tuổi thọ không chỉ phụ thuộc vào chất lượng O-Ring, mà còn phụ thuộc vào rãnh lắp, độ nén, bề mặt, môi chất, nhiệt độ, áp suất và thao tác lắp đặt.
- Chọn đúng kích thước: xác định đúng ID, CS và rãnh lắp theo tiêu chuẩn hoặc bản vẽ.
- Chọn đúng vật liệu: NBR cho dầu thông dụng, EPDM cho nước/hơi, FKM cho dầu nóng/nhiên liệu, HNBR cho dầu/nhiệt/ozone tốt hơn NBR, PTFE cho hóa chất mạnh.
- Kiểm tra độ nén: O-Ring phải được nén đủ để kín nhưng không quá nhiều gây cắt mép hoặc compression set.
- Kiểm tra khe hở đùn: áp suất cao cần dùng Back-up Ring hoặc giảm khe hở kim loại.
- Kiểm tra bề mặt: bề mặt tiếp xúc phải sạch, không ba via, không xước sâu, độ nhám phù hợp.
- Bôi trơn khi lắp: giúp tránh xoắn, cắt mép, mòn khởi động và lắp đặt dễ hơn.
- Không kéo giãn quá mức: kéo quá nhiều có thể làm O-Ring mất hình dạng hoặc giảm tuổi thọ.
- Không chọn theo màu: màu sắc không xác định chắc chắn vật liệu; cần datasheet hoặc mã vật liệu rõ ràng.
Nguyên tắc thực tế: O-Ring tốt nhưng rãnh sai vẫn rò. O-Ring đúng size nhưng sai vật liệu vẫn hỏng. O-Ring đúng vật liệu nhưng lắp sai vẫn mòn nhanh.
8. Vật liệu ảnh hưởng thế nào đến ưu điểm và hạn chế của O-Ring?
Một trong những ưu điểm lớn của O-Ring là có rất nhiều vật liệu để lựa chọn. Nhưng đây cũng là điểm dễ gây lỗi nếu người dùng chọn vật liệu theo thói quen thay vì theo môi chất và nhiệt độ.
| Vật liệu | Ưu điểm chính | Hạn chế chính | Ứng dụng phù hợp |
|---|---|---|---|
| NBR | Giá tốt, chịu dầu khoáng, mỡ, thủy lực thông dụng | Kém ozone, ngoài trời, nhiệt cao | Dầu, mỡ, khí nén, thủy lực thông thường |
| FKM / FPM / Viton | Chịu dầu nóng, nhiên liệu, ozone, nhiệt tốt | Không phù hợp mọi hóa chất, giá cao hơn NBR | Dầu nóng, nhiên liệu, nhiệt cao, môi trường khắc nghiệt |
| EPDM | Chịu nước, hơi, ozone, ngoài trời tốt | Không chịu dầu khoáng, xăng, diesel | Nước, nước nóng, hơi, HVAC, ngoài trời |
| HNBR | Chịu dầu, nhiệt, ozone và cơ tính tốt hơn NBR | Giá cao hơn NBR, cần kiểm tra hóa chất đặc biệt | Thủy lực, ô tô, dầu nóng vừa, ứng dụng động |
| Silicone | Mềm, chịu nhiệt, phù hợp một số ứng dụng sạch | Chịu xé, mài mòn và dầu kém hơn NBR/FKM | Thực phẩm, y tế, thiết bị nhẹ, yêu cầu mềm |
| PTFE | Kháng hóa chất rộng, ma sát thấp, chịu nhiệt tốt | Đàn hồi thấp, cần thiết kế rãnh phù hợp | Hóa chất mạnh, nhiệt cao, ma sát thấp |
9. Danh mục và bài viết liên quan trên Sealtech Vietnam
Khách hàng có thể tham khảo thêm các nhóm sản phẩm và bài viết kỹ thuật liên quan đến O-Ring, vật liệu và giải pháp làm kín:
10. Câu hỏi thường gặp về ưu điểm và hạn chế của O-Ring
Ưu điểm lớn nhất của O-Ring là gì?
Ưu điểm lớn nhất của O-Ring là thiết kế đơn giản, giá thành thấp, dễ lắp, dễ thay thế và làm kín hiệu quả trong rất nhiều ứng dụng nếu rãnh lắp và vật liệu được chọn đúng.
O-Ring có dùng được cho áp suất cao không?
Có thể dùng trong nhiều ứng dụng áp suất cao nếu thiết kế rãnh đúng, kiểm soát khe hở đùn và dùng Back-up Ring khi cần. Nếu không có vòng chống đùn, O-Ring có thể bị cắn mép hoặc nát ở áp suất cao.
O-Ring có dùng được cho trục quay tốc độ cao không?
O-Ring không phải lựa chọn tối ưu cho trục quay tốc độ rất cao nếu không có thiết kế hỗ trợ. Với trục quay liên tục, Oil Seal, Rotary Seal hoặc Mechanical Seal thường phù hợp hơn.
Vì sao O-Ring bị xoắn trong ứng dụng động?
O-Ring có thể bị xoắn do ma sát, rãnh lắp không phù hợp, thiếu bôi trơn hoặc chuyển động tịnh tiến/dao động lặp lại. Trong một số trường hợp nên dùng X-Ring, U-Seal hoặc profile chuyên dụng.
O-Ring bền hay không phụ thuộc vào yếu tố nào?
Tuổi thọ O-Ring phụ thuộc vào vật liệu, độ cứng, kích thước, độ nén, rãnh lắp, khe hở, áp suất, nhiệt độ, môi chất, bề mặt tiếp xúc và thao tác lắp đặt.
Có nên chọn O-Ring theo màu không?
Không nên. Màu sắc không xác định chắc chắn vật liệu. Cần xác nhận bằng datasheet, CO/CQ, mã vật liệu hoặc nguồn cung rõ ràng.
11. Kết luận
O-Ring có nhiều ưu điểm rất rõ ràng: thiết kế đơn giản, giá thành thấp, dễ lắp đặt, ít chi tiết, làm kín hiệu quả, kích thước tiêu chuẩn phong phú, nhiều lựa chọn vật liệu, dễ bảo trì và có tuổi thọ cao nếu sử dụng đúng. Đây là lý do O-Ring xuất hiện trong rất nhiều hệ thống thủy lực, khí nén, đường ống, van, bơm và thiết bị công nghiệp.
Tuy nhiên, O-Ring cũng có những hạn chế cần hiểu đúng. Nó không phù hợp với trục quay tốc độ rất cao nếu không có thiết kế hỗ trợ, dễ bị xoắn trong một số ứng dụng động, có thể bị đùn ở áp suất cao nếu không dùng Back-up Ring, nhạy cảm với thiết kế rãnh và chất lượng bề mặt, đồng thời phụ thuộc rất nhiều vào việc chọn đúng vật liệu. Vì vậy, muốn O-Ring làm việc bền và kín, cần chọn theo điều kiện làm việc thực tế thay vì chỉ chọn theo kích thước hoặc màu sắc.
