Phớt Piston & Ty UHS 60A 60x70x6 – U-Packing PU

1. UHS 60x70x6 mm là gì?

Điểm đáng chú ý của UHS 60x70x6 mm không chỉ là ba kích thước danh nghĩa mà còn là tỷ lệ hình học của tiết diện. Khi khớp đúng rãnh, profile U giúp môi làm kín được kích hoạt bởi áp suất dầu; khi chọn sai D hoặc H, phớt có thể bó, lật môi hoặc rò sớm.

Trong tài liệu Valqua E9625-UHS, UHS là profile U-packing có hai môi đối xứng và có thể dùng chung cho cylindrical piston hoặc cylindrical rod. Tuy nhiên, UHS có nhiều biến thể vật liệu; vì vậy sản phẩm phải được chọn theo cả profile và compound, không chỉ theo kích thước.

2. Phân tích hình học riêng của UHS 60x70x6

Tiết diện hướng kính T = 5.00 mm thuộc nhóm phổ biến; tỷ lệ H/T = 1.20 giúp nhận diện nhanh khi đối chiếu mẫu cũ. Đặc biệt, cỡ này có chiều cao 6 mm phổ biến trong nhiều cỡ UHS; cần kiểm soát bề mặt trượt và góc vát lắp để môi seal không bị cắt.

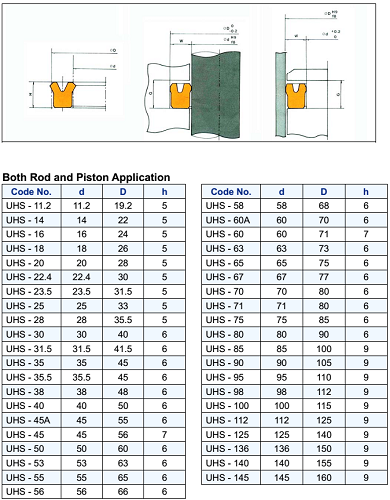

3. Hình ảnh phớt UHS

Nhận dạng profile trước khi đo

Ảnh dùng để nhận dạng kiểu U-packing. Không lấy màu làm tiêu chí quyết định vật liệu. Với mẫu đã qua sử dụng, nên vệ sinh dầu, để seal hồi hình và đo nhiều vị trí để hạn chế sai số do biến dạng.

Màu sắc không phải tiêu chí xác định PU hay NBR. Khi thay thế nên đối chiếu mã trên mẫu, PO cũ hoặc datasheet của đúng series UHS.

4. Khi nào cỡ UHS 60x70x6 có thể là lựa chọn phù hợp?

5. Ứng dụng thực tế cần đối chiếu

UHS 60x70x6 có thể xuất hiện trong nhiều thiết bị thủy lực, nhưng việc áp dụng phải dựa trên rãnh và điều kiện máy. Các nhóm thường gặp khi tra cứu gồm:

• thiết bị công nghiệp cần seal chống mài mòn phù hợp điều kiện dầu;
• xy lanh máy ép, máy chấn hoặc cụm thủy lực nhà máy;
• thiết bị nâng hạ, xe công trình hoặc hệ thống actuator;
• xy lanh bảo trì MRO cần thay theo mẫu và rãnh hiện hữu;
• cụm piston/rod có yêu cầu profile U-packing đối xứng.

6. Quy trình kiểm tra trước khi đặt UHS 60x70x6

7. 5 size UHS gần cỡ 60x70x6 để đối chiếu

Các cỡ dưới đây chỉ dùng để so sánh và tránh nhầm, không phải danh sách thay thế trực tiếp. Chênh một vài mm ở d, D hoặc H có thể khiến seal không phù hợp rãnh.

8. Vì sao phớt UHS mới vẫn có thể rò dầu?

9. Bảng đầy đủ 42 mã UHS – mở trang sản phẩm trong tab mới

Bảng này giúp kỹ thuật và mua hàng tra toàn bộ series mà không phải quay lại trang danh sách. Mã UHS - 60A được đánh dấu “đang xem”.

10. Sản phẩm và nội dung liên quan trên Sealtech.vn

Một U-packing hiếm khi làm việc độc lập. Khi đại tu xy lanh nên kiểm tra đồng bộ rod seal, piston seal, wear ring và wiper để tránh thay phớt mới nhưng nguyên nhân cơ khí vẫn còn.

11. Checklist lắp đặt UHS 60x70x6

• Xác nhận đúng ID 60 mm, OD 70 mm và H 6 mm.
• Đối chiếu vị trí lắp rod hay piston.
• Xác nhận vật liệu/grade, không suy từ màu.
• Kiểm tra chamfer và loại bỏ ba via trước khi đưa seal qua mép kim loại.
• Bôi trơn lắp ráp bằng môi chất tương thích.
• Kiểm tra ty/lòng xy lanh không có vết xước cắt qua vùng làm kín.
• Kiểm tra wear ring và khe hở dẫn hướng.
• Không xoắn, kéo giãn quá mức hoặc dùng vật nhọn chọc vào môi.
• Chạy thử ở điều kiện kiểm soát và quan sát rò rỉ/nhiệt bất thường.

12. FAQ – UHS 60x70x6

13. Kết luận – chọn UHS 60x70x6 theo cả kích thước và điều kiện máy

Với cỡ UHS 60x70x6 mm, ba con số d=60, D=70, H=6 là điều kiện đầu tiên nhưng chưa phải toàn bộ specification. Độ ổn định còn phụ thuộc vật liệu, vị trí lắp, độ nhẵn bề mặt, khe hở, wear ring, dầu thủy lực và phương pháp lắp. Đối chiếu đầy đủ các yếu tố này giúp giảm nguy cơ rò dầu, bó seal hoặc hỏng lặp lại sau bảo trì.
