Sealtech Vietnam – Hydraulic Sealing
Phớt UHS – U-Packing dùng chung cho piston và ty xy lanh thủy lực
UHS là profile U-packing có hai môi đối xứng, được dùng trong nhiều cụm xy lanh thủy lực cho vị trí rod seal hoặc piston seal tùy thiết kế rãnh. Dòng sản phẩm trong bảng này trải từ d=11.2 mm đến d=145 mm, hỗ trợ tra nhanh theo kích thước ID × OD × H thay vì chỉ dựa vào tên gọi.
UHS U-PackingRod & PistonHydraulic SealPU / TPUValqua reference42 sizes
Mô tả ngắn: Phớt UHS là U-packing thủy lực dùng cho chuyển động tịnh tiến. Khi chọn cần xác nhận đồng thời kích thước, vật liệu, vị trí lắp, bề mặt trượt và rãnh. Sealtech tổng hợp đầy đủ 42 mã trong file để kỹ thuật viên có thể tra nhanh và mở từng sản phẩm trong tab mới.
UHS là gì?
UHS không nên được hiểu chỉ là một tên vật liệu. Đây trước hết là kiểu profile U-packing. Tài liệu Valqua cho thấy UHS có phiên bản E9625-UHS bằng TPU/urethane dùng chung cho piston và rod, đồng thời hãng cũng có 2060-UHS bằng NBR. Vì vậy, khi thay seal theo mẫu cũ cần đọc cả mã vật liệu hoặc specification, không nên mặc định mọi UHS đều cùng compound.
Biên dạng đối xứngHai môi có hình học đối xứng giúp profile có thể được ứng dụng ở rod hoặc piston khi rãnh được thiết kế tương ứng.
Làm kín độngMôi phớt tiếp xúc bề mặt trượt và được hỗ trợ bởi áp suất dầu, nên độ nhẵn, độ đồng tâm và bôi trơn ban đầu có ảnh hưởng trực tiếp.
Không chọn bằng size đơn lẻCùng đường kính danh nghĩa vẫn có thể khác OD hoặc H. Sai một thông số có thể làm bó phớt, lỏng rãnh, lật môi hoặc rò dầu.
Phân biệt UHS urethane/TPU và UHS NBR
| Biến thể tham khảo | Vật liệu | Đặc điểm cần lưu ý |
|---|---|---|
| E9625-UHS | TPU / urethane | Valqua mô tả cho thiết bị thủy lực, dùng chung rod/piston; chú trọng khả năng chịu mài mòn và điều kiện áp suất phù hợp. |
| 2060-UHS | NBR | Cùng tên profile UHS nhưng vật liệu khác. Không nên thay ngang với urethane nếu chưa kiểm tra nhiệt độ, môi chất, rãnh và yêu cầu máy. |
Lưu ý kỹ thuật: các sản phẩm trong file đang được đặt tên theo nhóm UHS PU/U-packing. Khi cần hàng đúng Valqua, nên đối chiếu mã in trên seal, PO cũ hoặc datasheet để xác nhận grade vật liệu trước khi chốt.

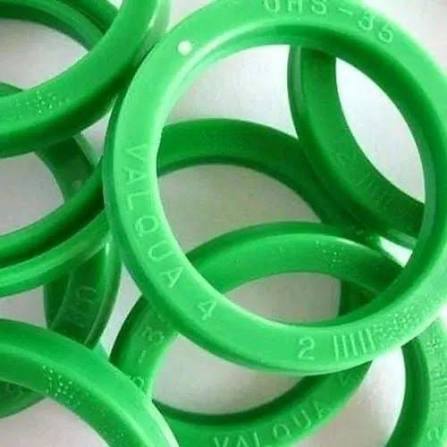

Hình ảnh phớt UHS
Hình giúp nhận dạng profile tổng thể. Không dùng màu sắc làm căn cứ duy nhất để xác định vật liệu, vì màu có thể thay đổi theo compound, nhà sản xuất hoặc lô hàng.
Khi đo mẫu, nên lấy ít nhất ID, OD, H, kiểm tra môi phớt, hướng áp suất và tình trạng biến dạng sau sử dụng.
Quy trình chọn UHS theo 5 bước
1
Đo sizeID × OD × H2
Xác định vị tríRod hay piston3
Vật liệuTPU/PU hay NBR4
Điều kiệnDầu, nhiệt, áp, tốc độ5
Rãnh & bề mặtKhe hở, độ nhẵn, dẫn hướngBảng đầy đủ 42 mã phớt UHS
Bảng dưới đây được sắp theo đường kính d tăng dần. Tên sản phẩm là interlink mở trang mới tới đúng URL sản phẩm trên Sealtech.
| STT | Mã hàng | Kích thước ID × OD × H | Sản phẩm UHS |
|---|---|---|---|
| 1 | UHS - 11.2 | 11.2x19.2x5 mm | UHS 11.2x19.2x5 mm |
| 2 | UHS - 14 | 14x22x5 mm | UHS 14x22x5 mm |
| 3 | UHS - 16 | 16x24x5 mm | UHS 16x24x5 mm |
| 4 | UHS - 18 | 18x26x5 mm | UHS 18x26x5 mm |
| 5 | UHS - 20 | 20x28x5 mm | UHS 20x28x5 mm |
| 6 | UHS - 22.4 | 22.4x30x5 mm | UHS 22.4x30x5 mm |
| 7 | UHS - 23.5 | 23.5x31.5x5 mm | UHS 23.5x31.5x5 mm |
| 8 | UHS - 25 | 25x33x5 mm | UHS 25x33x5 mm |
| 9 | UHS - 28 | 28x35.5x5 mm | UHS 28x35.5x5 mm |
| 10 | UHS - 30 | 30x40x6 mm | UHS 30x40x6 mm |
| 11 | UHS - 31.5 | 31.5x41.5x6 mm | UHS 31.5x41.5x6 mm |
| 12 | UHS - 32 | 32x42x6 mm | UHS 32x42x6 mm |
| 13 | UHS - 35 | 35x45x6 mm | UHS 35x45x6 mm |
| 14 | UHS - 35.5 | 35.5x45x6 mm | UHS 35.5x45x6 mm |
| 15 | UHS - 38 | 38x48x6 mm | UHS 38x48x6 mm |
| 16 | UHS - 40 | 40x50x6 mm | UHS 40x50x6 mm |
| 17 | UHS - 45A | 45x55x6 mm | UHS 45x55x6 mm |
| 18 | UHS - 45 | 45x56x7 mm | UHS 45x56x7 mm |
| 19 | UHS - 50 | 50x60x6 mm | UHS 50x60x6 mm |
| 20 | UHS - 53 | 53x63x6 mm | UHS 53x63x6 mm |
| 21 | UHS - 55 | 55x65x6 mm | UHS 55x65x6 mm |
| 22 | UHS - 56 | 56x66x6 mm | UHS 56x66x6 mm |
| 23 | UHS - 58 | 58x68x6 mm | UHS 58x68x6 mm |
| 24 | UHS - 60A | 60x70x6 mm | UHS 60x70x6 mm |
| 25 | UHS - 60 | 60x71x7 mm | UHS 60x71x7 mm |
| 26 | UHS - 63 | 63x73x6 mm | UHS 63x73x6 mm |
| 27 | UHS - 65 | 65x75x6 mm | UHS 65x75x6 mm |
| 28 | UHS - 67 | 67x77x6 mm | UHS 67x77x6 mm |
| 29 | UHS - 70 | 70x80x6 mm | UHS 70x80x6 mm |
| 30 | UHS - 71 | 71x80x6 mm | UHS 71x80x6 mm |
| 31 | UHS - 75 | 75x85x6 mm | UHS 75x85x6 mm |
| 32 | UHS - 80 | 80x90x6 mm | UHS 80x90x6 mm |
| 33 | UHS - 85 | 85x100x9 mm | UHS 85x100x9 mm |
| 34 | UHS - 90 | 90x105x9 mm | UHS 90x105x9 mm |
| 35 | UHS - 95 | 95x110x9 mm | UHS 95x110x9 mm |
| 36 | UHS - 98 | 98x112x9 mm | UHS 98x112x9 mm |
| 37 | UHS - 100 | 100x115x9 mm | UHS 100x115x9 mm |
| 38 | UHS - 112 | 112x125x9 mm | UHS 112x125x9 mm |
| 39 | UHS - 125 | 125x140x9 mm | UHS 125x140x9 mm |
| 40 | UHS - 136 | 136x150x9 mm | UHS 136x150x9 mm |
| 41 | UHS - 140 | 140x155x9 mm | UHS 140x155x9 mm |
| 42 | UHS - 145 | 145x160x9 mm | UHS 145x160x9 mm |
UHS làm việc cùng những chi tiết nào trong xy lanh?
Nên kiểm tra đồng bộ
- Rod Seal hoặc Piston Seal cùng cụm.
- Wear Ring để giữ tâm và chịu tải ngang.
- Wiper Seal để ngăn bụi bẩn vào trong xy lanh.
- O-ring / back-up ring nếu thiết kế có dùng.
Rủi ro nếu chỉ thay UHS
- Ty xước làm mòn môi mới rất nhanh.
- Wear ring mòn gây lệch tâm và cạ mép.
- Rãnh có ba via cắt phớt khi lắp.
- Dùng sai compound gây trương, chai hoặc mòn sớm.
Sản phẩm và tài liệu liên quan
Piston & Rod Seal UHSRod Seal – phớt tyPiston Seal – phớt pistonWear Ring – vòng dẫn hướngWiper Seal – phớt chắn bụiHydraulic Seal KitVật liệu PU / NBR / PTFECatalog & DatasheetGia công seal theo yêu cầu
FAQ – Phớt UHS
UHS có dùng cho cả piston và ty không?
Có thể, vì profile UHS đối xứng được nhà sản xuất mô tả cho ứng dụng chung rod/piston. Tuy nhiên rãnh và kích thước lắp phải đúng với từng vị trí.
UHS có phải lúc nào cũng bằng PU?
Không. Valqua có UHS urethane/TPU và cũng có UHS bằng NBR. Cần xác nhận đúng mã vật liệu thay vì chỉ nhìn tên UHS.
Cách đọc kích thước UHS?

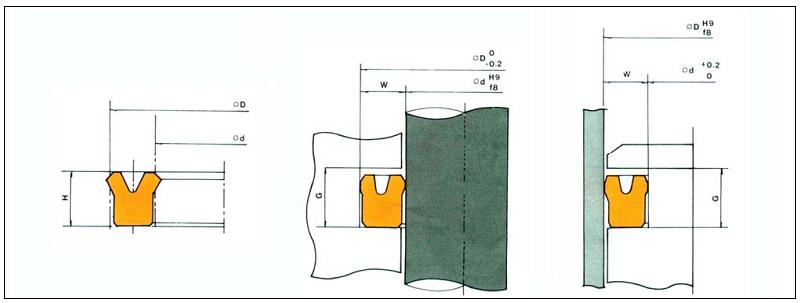

Trong danh sách này kích thước được trình bày theo ID × OD × H. Khi lắp rod hoặc piston, cần đối chiếu bản vẽ rãnh để hiểu kích thước danh nghĩa nào tương ứng với bề mặt trượt.
Tại sao phớt mới đúng size vẫn rò?
Các nguyên nhân thường gặp gồm bề mặt trượt xước, wear ring mòn, khe hở extrusion lớn, rãnh sai kích thước, lắp ngược hướng áp, môi bị cắt hoặc vật liệu không phù hợp.
Sealtech có hỗ trợ size ngoài bảng không?
Có thể kiểm tra theo mẫu, bản vẽ hoặc kích thước thực tế; với size phi tiêu chuẩn có thể xem xét phương án gia công theo yêu cầu tùy vật liệu và điều kiện làm việc.
Kết luận
Để chọn đúng phớt UHS, không nên chỉ hỏi “UHS bao nhiêu”. Specification tốt hơn là size + vị trí rod/piston + vật liệu + dầu thủy lực + nhiệt độ + áp suất + tốc độ + tình trạng rãnh và bề mặt trượt. Cách này giúp giảm nhầm cỡ, giảm rò dầu sau sửa chữa và tăng độ ổn định của cả cụm xy lanh.
Cần tra hoặc đặt phớt UHS?
Gửi ảnh mẫu cũ, kích thước ID × OD × H, vị trí lắp và điều kiện vận hành để Sealtech Vietnam hỗ trợ đối chiếu.
