Phớt chặn dầu là gì? Cấu tạo, phân loại và cách chọn
Phớt chặn dầu là gì? Cấu tạo, phân loại, vật liệu và cách chọn Oil Seal đúng kỹ thuật
Phớt chặn dầu là chi tiết làm kín dùng cho trục quay, có nhiệm vụ giữ dầu hoặc mỡ bôi trơn bên trong thiết bị và ngăn bụi, nước, hơi ẩm, tạp chất từ bên ngoài đi vào ổ bi, hộp số, motor hoặc khoang máy. Trong tiếng Anh, phớt chặn dầu thường được gọi là Oil Seal, Radial Shaft Seal, Rotary Shaft Seal hoặc Lip Seal.
Trong thực tế bảo trì, phớt chặn dầu là một trong những loại phớt công nghiệp được thay thế thường xuyên nhất. Sản phẩm xuất hiện ở motor điện, hộp số, bơm, máy nén, máy công cụ, thiết bị cơ giới, máy nông nghiệp, máy xây dựng và nhiều cụm truyền động quay. Một phớt nhỏ nhưng chọn sai có thể làm rò dầu, nóng bạc đạn, cháy môi phớt, xước trục và gây dừng máy ngoài kế hoạch.
Bài viết này của Sealtech Vietnam phân tích chuyên sâu về phớt chặn dầu: cấu tạo, nguyên lý làm kín, các loại Oil Seal TC, Oil Seal SC, Oil Seal TB, SB, VC, VB, vật liệu NBR/FKM/Silicone/EPDM/PTFE, cách đọc kích thước ID x OD x H và những lỗi thường gặp khi lắp đặt.
Mô tả ngắn
Phớt chặn dầu, còn gọi là Oil Seal, phốt dầu, phớt chắn dầu, radial shaft seal hoặc lip seal, là chi tiết làm kín cho trục quay nhằm giữ dầu mỡ bôi trơn và ngăn bụi bẩn, nước, tạp chất xâm nhập vào thiết bị. Phớt thường gồm môi làm kín, lò xo garter spring, khung kim loại và lớp cao su ngoài. Các loại phổ biến gồm Oil Seal TC hai môi có lò xo, Oil Seal SC một môi có lò xo, Oil Seal TB vỏ kim loại, SB, VC, VB, TCV, TCN. Bài viết giúp hiểu cấu tạo, vật liệu NBR/FKM, ứng dụng, lỗi rò dầu và cách chọn phớt chặn dầu đúng theo kích thước ID x OD x H.
Mục lục bài viết
- 1. Phớt chặn dầu là gì?
- 2. Vai trò của phớt chặn dầu trong thiết bị
- 3. Cấu tạo phớt chặn dầu
- 4. Nguyên lý làm kín của phớt dầu
- 5. Phân loại phớt chặn dầu phổ biến
- 6. Vật liệu NBR, FKM, Silicone, EPDM, PTFE
- 7. Bảng so sánh TC, SC, TB, SB, VC, VB
- 8. Ứng dụng thực tế
- 9. Cách chọn phớt chặn dầu đúng kỹ thuật
- 10. Lỗi rò dầu thường gặp
- 11. Sản phẩm và danh mục liên quan
- 12. Câu hỏi thường gặp
1. Phớt chặn dầu là gì?
Phớt chặn dầu là loại phớt làm kín lắp tại vị trí trục quay đi xuyên qua vỏ máy hoặc nắp ổ bi. Khi trục quay, môi phớt tiếp xúc với bề mặt trục để giữ dầu mỡ bôi trơn bên trong và ngăn tạp chất đi vào khu vực làm việc.
Khác với O-ring thường dùng cho làm kín tĩnh hoặc làm kín chuyển động nhẹ, phớt chặn dầu được thiết kế chuyên cho trục quay. Môi phớt phải vừa đủ ôm trục để giữ dầu, vừa không được tạo ma sát quá lớn làm nóng trục và cháy môi.
Cách hiểu nhanh: nếu thiết bị có trục quay, bên trong có dầu hoặc mỡ bôi trơn, bên ngoài có bụi hoặc nước, thì vị trí đó thường cần một dạng Oil Seal hoặc phớt chặn dầu phù hợp.
2. Vai trò của phớt chặn dầu trong thiết bị
Giữ dầu bôi trơn bên trong
Phớt giúp hạn chế dầu hộp số, dầu ổ bi, dầu truyền động hoặc mỡ bôi trơn rò ra ngoài. Nếu mất dầu, ổ bi và bánh răng có thể nóng, mòn nhanh hoặc hư hỏng.
Ngăn bụi, nước và tạp chất
Môi phụ của phớt TC hoặc giải pháp kết hợp với V-ring giúp hạn chế bụi, nước bắn, bùn đất và hơi ẩm đi vào cụm ổ bi.
Bảo vệ bạc đạn và trục quay
Khi dầu được giữ ổn định và tạp chất bị hạn chế, bạc đạn, trục, bánh răng và cụm truyền động làm việc bền hơn.
Giảm chi phí bảo trì
Chọn đúng phớt giúp giảm rò dầu, giảm thời gian dừng máy và hạn chế phải thay bạc đạn, trục hoặc hộp số do nhiễm bẩn.
3. Cấu tạo phớt chặn dầu
Một phớt chặn dầu tiêu chuẩn thường gồm môi làm kín chính, môi phụ chống bụi nếu là loại hai môi, lò xo garter spring, khung kim loại và lớp cao su ngoài. Tùy loại TC, SC, TB, SB, VC hoặc VB, cấu tạo có thể thay đổi.
Môi làm kín chính
Môi chính tiếp xúc trực tiếp với trục quay. Đây là vùng quyết định khả năng giữ dầu và tuổi thọ của phớt.
Môi phụ chống bụi
Môi phụ thường có trên phớt TC, giúp giảm bụi, nước nhẹ hoặc tạp chất đi vào vùng môi chính.
Lò xo garter spring
Lò xo giúp duy trì lực ép đều của môi phớt lên trục, đặc biệt khi môi phớt mòn nhẹ trong quá trình vận hành.
Khung kim loại và lớp cao su ngoài
Khung kim loại giữ form phớt. Lớp cao su ngoài hỗ trợ làm kín tĩnh với housing và giúp lắp đặt êm hơn.
4. Nguyên lý làm kín của phớt dầu
Khi lắp vào housing, đường kính ngoài của phớt tạo lực ép với lỗ lắp để làm kín tĩnh. Môi phớt bên trong ôm lên bề mặt trục để làm kín động. Khi trục quay, một lớp dầu rất mỏng xuất hiện tại vùng tiếp xúc giữa môi phớt và trục, giúp bôi trơn, giảm ma sát và hỗ trợ làm kín.
Nếu môi phớt bị khô dầu, bị ép quá chặt, trục bị xước, trục lệch tâm hoặc lắp sai chiều, phớt có thể nhanh nóng, chai cứng, cháy môi và rò dầu. Vì vậy, chọn đúng phớt chỉ là bước đầu; lắp đúng và kiểm tra trục cũng rất quan trọng.
Điểm kỹ thuật quan trọng
- Môi phớt thường quay về phía cần giữ dầu.
- Lò xo thường nằm ở phía dầu để duy trì lực ép môi phớt.
- Bề mặt trục cần nhẵn, không xước, không mòn rãnh.
- Oil Seal thông dụng không dùng cho áp suất cao nếu không có thiết kế chuyên dụng.
- Khi môi trường nhiều bụi hoặc nước bắn, nên cân nhắc loại hai môi hoặc kết hợp V-ring.
5. Phân loại phớt chặn dầu phổ biến
5.1. Phớt chặn dầu TC
Phớt chặn dầu TC là loại phổ biến nhất. Cấu tạo gồm hai môi, vỏ cao su ngoài và lò xo. Môi chính giữ dầu, môi phụ hỗ trợ chống bụi. TC phù hợp cho hộp số, motor, bơm, máy công nghiệp và thiết bị quay có bụi nhẹ.
5.2. Phớt chặn dầu SC
Phớt chặn dầu SC là loại một môi có lò xo. Do không có môi phụ chống bụi như TC, SC thường có ma sát thấp hơn và phù hợp với môi trường sạch, nơi yêu cầu chính là giữ dầu bên trong.

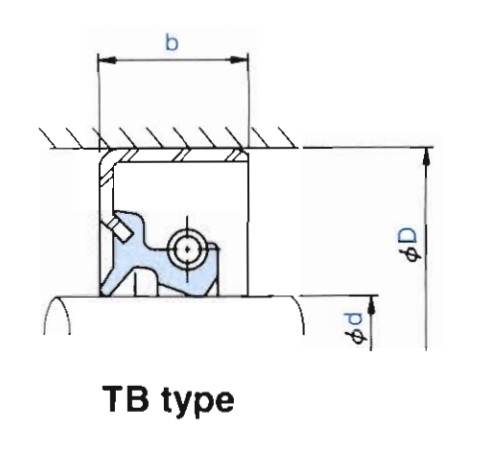

5.3. Phớt chặn dầu TB
Phớt chặn dầu TB là dòng vỏ kim loại, thường có hai môi và lò xo. TB thích hợp khi cần độ cứng vững cao, housing kim loại chuẩn và yêu cầu phớt giữ form tốt khi lắp ép.
5.4. Phớt SB, VC, VB, TCV, TCN
Phớt SB thường là loại vỏ kim loại, một môi có lò xo. VC/VB thường dùng trong các vị trí tải nhẹ, chắn bụi, giữ mỡ hoặc môi trường ít áp lực. TCV/TCN là các kiểu phớt chuyên dụng hơn, thường dùng khi có áp thấp hoặc yêu cầu cấu trúc môi phớt đặc biệt.
6. Vật liệu NBR, FKM, Silicone, EPDM, PTFE
| Vật liệu | Ưu điểm | Ứng dụng phù hợp | Lưu ý |
|---|---|---|---|
| NBR | Chịu dầu khoáng, dầu hộp số, dầu thủy lực thông dụng, giá hợp lý | Motor, hộp số, bơm dầu, thiết bị công nghiệp phổ thông | Không tối ưu cho nhiệt cao kéo dài hoặc hóa chất mạnh |
| FKM / Viton | Chịu dầu nóng, nhiên liệu, nhiệt độ cao, lão hóa tốt | Dầu nóng, hộp số nhiệt cao, thiết bị yêu cầu tuổi thọ cao | Chi phí cao hơn NBR, cần kiểm tra môi chất đặc biệt |
| Silicone | Mềm, đàn hồi tốt, chịu nhiệt rộng | Một số vị trí nhiệt, yêu cầu mềm, môi trường nhẹ | Chịu mài mòn thường không bằng NBR hoặc FKM |
| EPDM | Chịu nước, hơi nước, thời tiết, ozone tốt | Môi trường nước, ngoài trời, hơi ẩm | Không phù hợp với dầu khoáng và nhiều dầu gốc petroleum |
| PTFE | Ma sát thấp, kháng hóa chất, chịu nhiệt tốt | Ứng dụng đặc biệt, hóa chất, tốc độ hoặc ma sát thấp | Cần thiết kế đúng, không đàn hồi như cao su |
7. Bảng so sánh TC, SC, TB, SB, VC, VB
| Kiểu phớt | Cấu tạo | Ưu điểm | Ứng dụng phù hợp |
|---|---|---|---|
| TC | Vỏ cao su, hai môi, có lò xo | Giữ dầu tốt, có môi phụ chống bụi, dễ lắp | Hộp số, motor, bơm, thiết bị quay phổ thông |
| SC | Vỏ cao su, một môi, có lò xo | Ma sát thấp hơn TC, kết cấu đơn giản | Môi trường sạch, ít bụi, chỉ cần giữ dầu |
| TB | Vỏ kim loại, hai môi, có lò xo | Cứng vững, lắp chắc trong housing kim loại | Hộp số, máy cơ khí, cụm truyền động, ổ bi công nghiệp |
| SB | Vỏ kim loại, một môi, có lò xo | Ổn định form, phù hợp lắp ép | Thiết bị cơ khí, hộp giảm tốc, vị trí ít bụi |
| VC | Vỏ cao su, thường không lò xo hoặc tải nhẹ | Gọn, ma sát thấp, phù hợp chắn bụi/mỡ nhẹ | Ứng dụng tải nhẹ, tốc độ thấp, bụi nhẹ |
| VB | Vỏ kim loại, kết cấu đơn giản | Dễ lắp, phù hợp vị trí đơn giản | Máy cơ khí, cụm quay tải nhẹ |
8. Ứng dụng thực tế
Hộp số, hộp giảm tốc
Phớt chặn dầu được lắp ở trục vào, trục ra hoặc nắp ổ bi để giữ dầu bánh răng và bảo vệ bạc đạn.
Motor điện, motor giảm tốc
Phớt giúp hạn chế bụi, hơi ẩm và tạp chất đi vào ổ bi motor, đặc biệt ở môi trường ngoài trời hoặc nhiều bụi.
Bơm và máy nén
Phớt dầu thường nằm ở cụm ổ bi hoặc khoang dầu. Cần phân biệt với mechanical seal làm kín buồng bơm.
Máy công cụ và thiết bị sản xuất
Máy tiện, máy phay, máy mài, máy cán, máy ép và băng tải dùng phớt để giữ dầu và bảo vệ cơ cấu truyền động.
Thiết bị cơ giới, xe nâng, máy công trình
Các thiết bị này thường có bụi, rung, tải nặng nên cần chọn kiểu môi, vật liệu và thương hiệu phớt phù hợp.
Kết hợp với V-ring
Trong môi trường nước bắn, bụi hoặc bùn nhẹ, có thể dùng thêm V-ring để bảo vệ phớt dầu chính.
9. Cách chọn phớt chặn dầu đúng kỹ thuật
9.1. Đọc đúng kích thước ID x OD x H
Kích thước phớt dầu thường đọc theo dạng ID x OD x H. ID là đường kính trục, OD là đường kính lỗ housing, H là chiều cao hoặc bề dày phớt. Ví dụ: 40 x 62 x 10 TC nghĩa là phớt dùng cho trục 40 mm, lỗ lắp 62 mm, dày 10 mm, kiểu TC.
9.2. Chọn đúng kiểu phớt
- Chọn TC nếu cần giữ dầu và chống bụi nhẹ.
- Chọn SC nếu môi trường sạch, cần ma sát thấp hơn.
- Chọn TB nếu cần vỏ kim loại và độ cứng vững cao.
- Chọn SB nếu cần vỏ kim loại nhưng chỉ cần một môi chính.
- Chọn VC/VB cho vị trí tải nhẹ, mỡ nhẹ hoặc chắn bụi đơn giản.
9.3. Chọn đúng vật liệu
Với dầu khoáng và dầu hộp số thông dụng, NBR thường là lựa chọn kinh tế. Với dầu nóng, nhiệt độ cao hoặc nhiên liệu, nên cân nhắc FKM/Viton. Với nước hoặc hơi ẩm, cần kiểm tra kỹ vì vật liệu chịu dầu không phải lúc nào cũng phù hợp với môi trường nước.
9.4. Kiểm tra bề mặt trục
Bề mặt trục phải nhẵn, không rỗ, không xước và không mòn rãnh ở vị trí môi phớt. Nếu trục đã bị mòn rãnh, thay phớt mới có thể vẫn rò. Khi đó cần sửa cổ trục, thay sleeve hoặc dùng giải pháp phục hồi bề mặt.
Thông tin nên cung cấp khi đặt hàng: kích thước ID x OD x H, kiểu phớt TC/SC/TB/SB, vật liệu NBR/FKM, loại dầu, nhiệt độ, tốc độ trục, vị trí lắp, hình ảnh phớt cũ và tình trạng cổ trục.
10. Lỗi rò dầu thường gặp
Lắp sai chiều phớt
Môi có lò xo thường quay về phía dầu. Nếu lắp ngược, dầu có thể rò nhanh hoặc môi phụ chống bụi không phát huy tác dụng.
Chọn sai kích thước
ID quá nhỏ làm môi phớt ép quá chặt, nóng và mòn nhanh. ID quá lớn làm môi không đủ ôm trục. OD sai làm phớt lỏng hoặc khó lắp.
Trục bị xước hoặc mòn rãnh
Đây là nguyên nhân rất thường gặp. Môi phớt mới không thể làm kín tốt nếu chạy đúng trên rãnh mòn cũ.
Lắp khô, không bôi trơn môi phớt
Khởi động khô làm môi phớt nóng nhanh, cháy cạnh môi và rò dầu sớm.
Vật liệu không phù hợp
NBR dùng trong dầu nóng có thể chai cứng. EPDM dùng trong dầu khoáng có thể trương nở. Silicone có thể không phù hợp với vị trí mài mòn cao.
Áp suất vượt khả năng làm việc
Oil Seal thông thường chủ yếu dùng cho áp suất thấp. Nếu trong khoang có áp, cần chọn phớt chuyên dụng hoặc thay đổi thiết kế làm kín.
Cảnh báo kỹ thuật: Nếu phớt mới thay vẫn rò sau thời gian ngắn, không nên chỉ đổi sang phớt cứng hơn. Cần kiểm tra đồng thời kích thước, chiều lắp, độ đảo trục, độ nhám bề mặt, rãnh mòn, vật liệu, nhiệt độ và áp suất trong khoang dầu.
11. Sản phẩm và danh mục liên quan tại Sealtech Vietnam
Để chọn đúng phớt chặn dầu và các giải pháp làm kín liên quan, quý khách có thể tham khảo các danh mục trên Sealtech Vietnam:
Oil Seal – Phớt chặn dầu Oil Seal TC – Phớt dầu 2 môi Oil Seal SC – Phớt dầu 1 môi Phớt chặn dầu TB NAK Oil Seal NOK Oil Seal Oil Seal Garlock Phớt dầu SOG V-ring – Phớt chắn bụi trục quay O-rings – Gioăng O-ring O-ring Viton / FKM Back-up Ring Hydraulic Seal – Phớt thủy lực Rod Seal PSE Piston Seal C359 Wiper Seal WPR Mechanical Seal – Phớt cơ khí Gasket – Gioăng mặt bích Sleeve – Ống lót trục Customised Rubber Part Seal Kit – Bộ phớt sửa chữa
12. Câu hỏi thường gặp về phớt chặn dầu
Phớt chặn dầu là gì?
Phớt chặn dầu là chi tiết làm kín cho trục quay, dùng để giữ dầu hoặc mỡ bôi trơn bên trong thiết bị và ngăn bụi, nước, tạp chất xâm nhập vào ổ bi, hộp số hoặc khoang máy.
Phớt chặn dầu và Oil Seal có giống nhau không?
Có. Phớt chặn dầu là cách gọi tiếng Việt phổ biến của Oil Seal, radial shaft seal, rotary shaft seal hoặc lip seal.
Phớt TC khác phớt SC như thế nào?
Phớt TC có hai môi, gồm môi chính giữ dầu và môi phụ chống bụi. Phớt SC có một môi chính, phù hợp môi trường sạch và ít bụi hơn.
Cách đọc kích thước phớt chặn dầu như thế nào?
Kích thước thường đọc theo dạng ID x OD x H. ID là đường kính trục, OD là đường kính lỗ housing, H là chiều cao hoặc bề dày phớt.
Nên chọn phớt dầu NBR hay FKM?
NBR phù hợp dầu khoáng, dầu hộp số, dầu thủy lực thông dụng và chi phí hợp lý. FKM/Viton phù hợp hơn với dầu nóng, nhiệt độ cao, nhiên liệu hoặc yêu cầu tuổi thọ cao hơn.
Vì sao phớt chặn dầu mới thay vẫn bị rò?
Nguyên nhân thường gặp gồm chọn sai kích thước, trục bị xước, mòn rãnh, lắp sai chiều, lắp khô, housing lỏng, áp suất cao hoặc vật liệu phớt không phù hợp.
13. Kết luận: Chọn đúng phớt chặn dầu giúp giảm rò dầu và bảo vệ thiết bị
Phớt chặn dầu là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến tuổi thọ hộp số, motor, bơm, máy nén, bạc đạn và các cụm truyền động quay. Chọn đúng Oil Seal giúp giữ dầu bôi trơn, giảm rò rỉ, ngăn bụi bẩn và hạn chế hư hỏng thiết bị.
Khi chọn phớt, cần xác định đúng kích thước ID x OD x H, kiểu phớt TC, SC, TB, SB, vật liệu NBR/FKM, môi chất, nhiệt độ, tốc độ trục và tình trạng bề mặt cổ trục. Không nên chỉ nhìn phớt cũ bằng mắt rồi chọn loại gần giống, vì sai một thông số nhỏ cũng có thể gây rò dầu nhanh.
Sealtech Vietnam hỗ trợ tư vấn phớt chặn dầu, Oil Seal TC, Oil Seal SC, NAK Oil Seal, NOK Oil Seal, phớt dầu NBR, phớt dầu Viton/FKM và các giải pháp làm kín liên quan theo mẫu cũ, kích thước hoặc điều kiện làm việc thực tế.
