Phân loại Rotary Shaft Seal: Oil Seal, V-Ring, Cassette Seal, PTFE Rotary Seal và Wear Sleeve

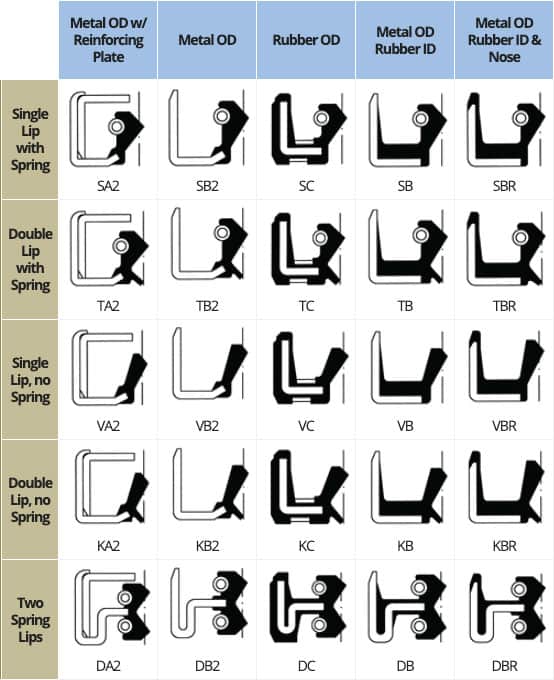

Hình minh họa các kiểu Oil Seal và Rotary Shaft Seal

1. Vì sao cần phân loại Rotary Shaft Seal?

Cùng là làm kín trục quay, nhưng điều kiện làm việc có thể rất khác nhau. Một hộp giảm tốc sạch trong nhà máy không giống trục bánh xe máy công trình làm việc trong bùn đất. Một motor điện tốc độ cao không giống trục quay chậm trong môi trường bụi nặng. Vì vậy, nếu chỉ gọi chung là “phớt trục quay” hoặc “Oil Seal” mà không phân loại, kỹ sư rất dễ chọn sai.

2. Bảng phân loại Rotary Shaft Seal phổ biến

3. Oil Seal – loại Rotary Shaft Seal sử dụng nhiều nhất

Oil Seal là loại Rotary Shaft Seal phổ biến nhất trong bảo trì công nghiệp. Nó được dùng để giữ dầu hoặc mỡ bên trong thiết bị, đồng thời hạn chế bụi nhẹ từ bên ngoài đi vào vùng trục quay. Các kiểu thường gặp gồm TC, SC, TB, SB, TA, SA và một số biến thể theo từng hãng sản xuất.

4. V-Ring – làm kín hướng trục và chống bụi rất tốt

V-Ring là loại phớt cao su thường được lắp trực tiếp trên trục và môi phớt tiếp xúc theo hướng trục với mặt chặn. V-Ring không giống Oil Seal truyền thống vì nó không ép vào đường kính trục để giữ dầu theo kiểu radial lip. Ưu điểm lớn của V-Ring là chống bụi, nước bắn và tạp chất bên ngoài rất tốt.

5. Cassette Seal – nhiều môi, chống bùn, dùng cho máy công trình

Cassette Seal là loại seal dạng cụm, thường có nhiều môi làm kín và cấu trúc bảo vệ phức tạp hơn Oil Seal thông thường. Loại này được thiết kế cho môi trường rất bẩn như bùn, đất, cát, nước, bụi nặng và va đập trong máy công trình, thiết bị nông nghiệp, xe tải, trục bánh hoặc cụm truyền động ngoài trời.

6. PTFE Rotary Seal – tốc độ cao, ma sát thấp

PTFE Rotary Seal dùng môi PTFE hoặc vật liệu PTFE biến tính để làm kín trục quay trong các điều kiện khó hơn cao su thông thường. Ưu điểm nổi bật của PTFE là ma sát thấp, kháng hóa chất rộng, chịu nhiệt tốt và phù hợp với một số ứng dụng tốc độ cao hoặc môi trường đặc biệt.

7. Unitized Seal – tích hợp nhiều chi tiết trong một cụm

Unitized Seal là loại seal được tích hợp nhiều thành phần trong một cụm hoàn chỉnh. Thay vì chỉ có một môi phớt lắp vào housing, unitized seal có thể tích hợp thêm vòng chạy, môi bảo vệ, vỏ giữ, lớp chắn bụi hoặc các chi tiết định vị.

Loại seal này thường gặp trong các cụm trục yêu cầu độ tin cậy cao hơn, môi trường bụi bẩn hơn hoặc vị trí lắp khó kiểm soát. Khi thay thế, cần tra đúng mã, đúng cụm và đúng hướng lắp, không nên tự tách riêng từng chi tiết nếu nhà sản xuất thiết kế thay theo cụm.

8. Bearing Seal – làm kín ổ bi

Bearing Seal là nhóm seal dùng để bảo vệ ổ bi hoặc bạc đạn. Mục tiêu chính là giữ mỡ bôi trơn trong ổ bi và ngăn bụi, nước hoặc tạp chất bên ngoài đi vào. Bearing Seal có thể là seal tích hợp sẵn trong vòng bi hoặc seal rời dùng trong cụm ổ đỡ.

9. Wear Sleeve – không phải seal nhưng rất quan trọng khi trục bị mòn

Wear Sleeve không phải là seal. Đây là một ống mỏng dùng để phục hồi hoặc tạo lại bề mặt chạy cho môi Oil Seal khi trục đã bị mòn, xước hoặc có rãnh tại vị trí môi phớt cũ. Trong bảo trì thực tế, Wear Sleeve thường được kết hợp với Oil Seal để khôi phục khả năng làm kín mà không cần thay cả trục.

10. Cách chọn đúng loại Rotary Shaft Seal

Để chọn đúng Rotary Shaft Seal, cần xác định rõ vai trò chính của seal trong ứng dụng. Không phải trường hợp nào cũng dùng Oil Seal thường, và không phải cứ môi trường nặng là tăng độ cứng hoặc đổi vật liệu là đủ.

1. Cần giữ dầu/mỡ trong thiết bị: ưu tiên Oil Seal TC, SC, TB, SB tùy môi trường và housing.
2. Cần chống bụi/nước bắn tốt: cân nhắc V-Ring hoặc Oil Seal hai môi.
3. Làm việc trong bùn, cát, máy công trình: cân nhắc Cassette Seal hoặc seal nhiều môi.
4. Tốc độ cao, ma sát thấp, hóa chất hoặc nhiệt đặc biệt: cân nhắc PTFE Rotary Seal.
5. Cụm trục cần độ tin cậy cao và lắp theo cụm: xem xét Unitized Seal.
6. Mục tiêu bảo vệ ổ bi: kiểm tra Bearing Seal hoặc seal tích hợp trong vòng bi.
7. Trục đã có rãnh mòn: không chỉ thay Oil Seal, cần cân nhắc Wear Sleeve hoặc phục hồi trục.
8. Luôn kiểm tra điều kiện làm việc: tốc độ, nhiệt độ, môi chất, bụi, nước, độ đảo trục, housing và hướng lắp.

11. Lỗi thường gặp khi phân loại sai Rotary Shaft Seal

12. Sản phẩm và bài viết liên quan trên Sealtech Vietnam

14. Kết luận

Phân loại Rotary Shaft Seal giúp kỹ sư chọn đúng giải pháp làm kín cho từng điều kiện trục quay. Oil Seal là loại phổ biến nhất, nhưng không phải là lựa chọn duy nhất. Khi môi trường có bụi, nước, bùn, tốc độ cao, hóa chất, nhiệt cao hoặc trục đã mòn, cần cân nhắc thêm V-Ring, Cassette Seal, PTFE Rotary Seal, Unitized Seal, Bearing Seal hoặc Wear Sleeve.

Trong thực tế bảo trì, chọn đúng Rotary Shaft Seal không chỉ dựa vào kích thước d × D × B. Cần xác định vai trò chính của seal, tình trạng trục, housing, tốc độ quay, môi chất, nhiệt độ, bụi bẩn và mức độ bảo vệ cần thiết. Sealtech Vietnam hỗ trợ khách hàng phân tích đúng điều kiện làm việc để chọn đúng loại phớt trục quay, đúng vật liệu và đúng giải pháp làm kín.
