Nguyên lý làm kín của Rotary Seal: màng dầu mỏng giữa lip và trục
Nguyên lý làm kín của Rotary Seal: vì sao không được ép quá chặt lên trục?
Rotary Seal, hay còn gọi là phớt trục quay, Oil Seal hoặc Rotary Shaft Seal, làm việc khác với O-ring. O-ring thường làm kín bằng cách bị nén trong rãnh. Nhưng với Oil Seal, môi seal phải tiếp xúc với trục đang quay liên tục. Nếu ép quá chặt, ma sát tăng, nhiệt tăng, lip cháy và seal hỏng. Vì vậy, nguyên lý làm kín của Rotary Seal không phải là “ép càng chặt càng kín”, mà là tạo ra một màng dầu cực mỏng giữa môi seal và trục. Màng dầu này giúp giảm ma sát, giảm mài mòn và vẫn đủ mỏng để hạn chế rò rỉ.
Mô tả ngắn
Nguyên lý làm kín của Rotary Seal dựa trên sự cân bằng giữa lực ép của môi seal, chuyển động quay của trục và lớp màng dầu cực mỏng tại vùng tiếp xúc. Khác với O-ring, Oil Seal không được hiểu là ép chặt hoàn toàn lên trục. Nếu môi phớt ép quá mạnh, ma sát sẽ tăng, nhiệt tăng, lip bị cháy, vật liệu chai cứng và seal hỏng sớm. Một Rotary Seal làm việc đúng cần có lực tiếp xúc vừa đủ, bề mặt trục đạt yêu cầu, vật liệu phù hợp và một lớp dầu rất mỏng để bôi trơn vùng môi phớt. Màng dầu này vừa giảm mài mòn, vừa giúp phớt làm kín ổn định trong điều kiện quay.

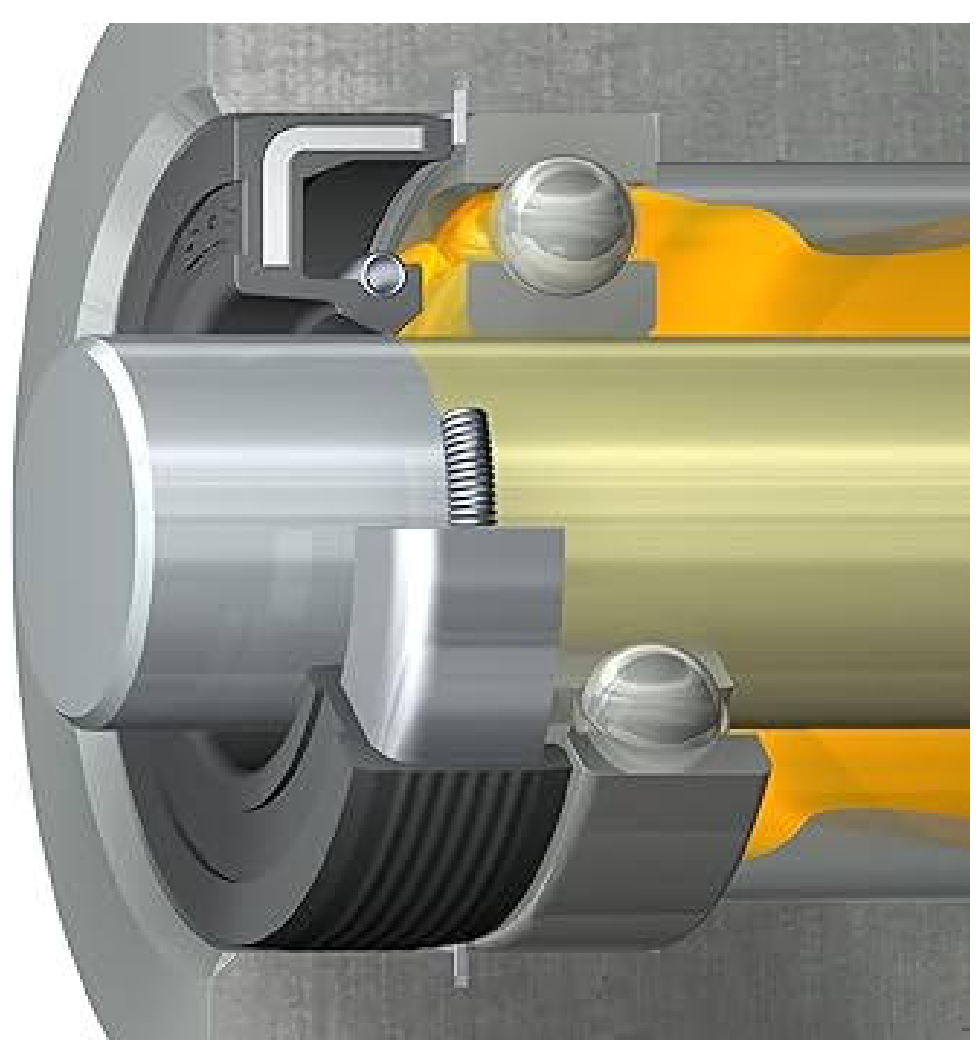

Hình minh họa nguyên lý làm kín của Oil Seal
- Rotary Seal khác O-ring như thế nào?
- Nguyên lý làm kín động của Rotary Seal
- Vai trò của màng dầu cực mỏng
- Vì sao ép quá chặt làm seal hỏng?
- Lực ép vừa đủ quan trọng ra sao?
- Bề mặt trục ảnh hưởng đến màng dầu
- Vật liệu ảnh hưởng đến nguyên lý làm kín
- Lỗi thường gặp khi hiểu sai nguyên lý
- Cách chọn Rotary Seal theo nguyên lý làm kín
- Câu hỏi thường gặp
1. Rotary Seal khác O-ring như thế nào?
O-ring thường làm kín bằng biến dạng đàn hồi trong rãnh. Khi hai chi tiết ép lại, O-ring bị nén và tạo lực tiếp xúc để ngăn môi chất rò rỉ. Trong nhiều ứng dụng tĩnh, O-ring gần như không có chuyển động trượt liên tục trên bề mặt kim loại.
Rotary Seal thì khác. Môi seal phải làm việc trên một trục đang quay. Điều này tạo ra ma sát liên tục, sinh nhiệt, mài mòn và yêu cầu bôi trơn tại vùng tiếp xúc. Vì vậy, nếu áp dụng tư duy “ép thật chặt để kín” giống một số ứng dụng tĩnh, Rotary Seal sẽ rất dễ hỏng.
| Tiêu chí | O-ring | Rotary Seal / Oil Seal |
|---|---|---|
| Kiểu làm kín | Thường làm kín tĩnh bằng độ nén trong rãnh | Làm kín động trên trục quay |
| Bề mặt tiếp xúc | Mặt rãnh, mặt ép, ít trượt liên tục | Môi seal tiếp xúc với trục quay liên tục |
| Rủi ro chính | Sai rãnh, sai vật liệu, đùn khe, compression set | Ma sát, nhiệt, cháy lip, mòn trục, chạy khô |
| Bôi trơn | Quan trọng khi lắp hoặc ứng dụng động | Rất quan trọng trong suốt quá trình quay |
Rotary Seal không làm kín bằng cách ép cứng lên trục. Nó làm kín bằng lực tiếp xúc có kiểm soát và một màng dầu cực mỏng tại vùng môi phớt.
2. Nguyên lý làm kín động của Rotary Seal
Khi trục quay, môi seal tiếp xúc với bề mặt trục bằng một lực vừa đủ. Lực này thường đến từ hình dạng môi phớt, độ đàn hồi của vật liệu và lò xo garter spring trong nhiều loại Oil Seal. Tại vùng tiếp xúc, dầu tạo thành một lớp màng rất mỏng. Lớp màng này giúp môi phớt không bị ma sát khô, nhưng vẫn đủ mỏng để dầu không chảy tự do ra ngoài.
1
Lip tiếp xúc trục
Môi seal ôm trục bằng lực ép vừa đủ, không ép cứng quá mức.
2
Trục bắt đầu quay
Chuyển động quay tạo ma sát và kéo theo một lượng dầu rất nhỏ.
3
Màng dầu hình thành
Một lớp dầu cực mỏng xuất hiện giữa lip và trục.
4
Ma sát giảm
Màng dầu giúp giảm nhiệt và giảm mài mòn vùng môi phớt.
5
Vẫn ngăn rò rỉ
Màng dầu đủ mỏng để duy trì chức năng làm kín động.
Kết luận nhanh: Rotary Seal cần một vùng tiếp xúc “vừa kín, vừa có bôi trơn”. Đây là điểm khó nhất của làm kín trục quay.
3. Màng dầu cực mỏng có vai trò gì?
Màng dầu là yếu tố giúp Rotary Seal làm việc bền. Nếu không có màng dầu, môi phớt sẽ ma sát trực tiếp với trục, sinh nhiệt rất nhanh. Nếu màng dầu quá dày hoặc áp lực dầu vượt qua vùng môi, phớt sẽ rò. Vì vậy, trạng thái tốt nhất là có một lớp dầu cực mỏng, ổn định và được kiểm soát.
Giảm ma sát
Màng dầu làm giảm tiếp xúc khô giữa lip và trục, giúp phớt chạy êm hơn.
Giảm mài mòn
Khi ma sát giảm, môi phớt và bề mặt trục ít bị mòn hơn.
Vẫn đủ mỏng để ngăn rò rỉ
Màng dầu không phải là dòng dầu chảy qua. Nó là lớp bôi trơn rất mỏng trong vùng tiếp xúc.
| Trạng thái màng dầu | Điều gì xảy ra? | Hậu quả |
|---|---|---|
| Không có màng dầu | Lip chạy khô trên trục | Ma sát cao, nóng, cháy lip, chai cứng, mòn trục |
| Màng dầu cực mỏng phù hợp | Lip được bôi trơn nhưng vẫn kiểm soát rò rỉ | Seal làm việc ổn định, tuổi thọ tốt hơn |
| Màng dầu quá dày hoặc vượt môi | Dầu đi qua vùng làm kín | Rò dầu ra ngoài, bẩn máy, thiếu dầu bên trong |
4. Vì sao ép quá chặt làm Rotary Seal hỏng?
Một hiểu lầm phổ biến là nghĩ rằng phớt càng ôm chặt trục thì càng kín. Thực tế, với Rotary Seal, ép quá chặt thường làm seal hỏng nhanh hơn. Khi lip ép quá mạnh lên trục, lực ma sát tăng. Ma sát tăng làm nhiệt tăng. Nhiệt tăng làm cao su lão hóa, chai cứng, nứt hoặc cháy môi. Sau đó seal mất đàn hồi và bắt đầu rò.
Ép quá chặt
Môi seal bị ép mạnh lên trục, lực cản quay và lực ma sát tăng.
Ma sát tăng
Vùng tiếp xúc lip – trục nóng lên nhanh hơn, đặc biệt khi tốc độ cao.
Nhiệt tăng
Vật liệu cao su bị lão hóa, chai cứng, nứt hoặc mất đàn hồi.
Lip cháy, seal hỏng
Môi phớt mòn hoặc cháy, bề mặt trục có thể bị rãnh và dầu bắt đầu rò.
Chuỗi hư hỏng thường gặp:
Ép quá chặt
↓
Ma sát tăng
↓
Nhiệt tăng
↓
Lip cháy
↓
Seal hỏng và rò dầu
5. Lực ép vừa đủ quan trọng như thế nào?
Rotary Seal cần lực ép vừa đủ để môi seal tiếp xúc ổn định với trục. Nếu lực ép quá nhẹ, dầu rò. Nếu lực ép quá mạnh, ma sát và nhiệt tăng. Vì vậy, thiết kế môi seal, lò xo, vật liệu và đường kính trục phải phối hợp để tạo ra lực tiếp xúc phù hợp.
| Lực ép môi seal | Ưu/nhược điểm | Kết quả thực tế |
|---|---|---|
| Quá nhẹ | Ma sát thấp nhưng lực làm kín không đủ | Dễ rò dầu, đặc biệt khi có rung động hoặc trục xấu |
| Vừa đủ | Cân bằng giữa làm kín và ma sát | Seal làm việc ổn định, ít nóng, tuổi thọ tốt hơn |
| Quá mạnh | Ban đầu có thể kín nhưng ma sát cao | Nóng, mòn nhanh, cháy lip, tạo rãnh trên trục |
Nguyên tắc đúng: Rotary Seal không cần ép chặt hoàn toàn. Nó cần lực tiếp xúc đủ kín và đủ nhẹ để duy trì màng dầu bôi trơn.
6. Bề mặt trục quyết định màng dầu và tuổi thọ Rotary Seal
Màng dầu cực mỏng chỉ hình thành ổn định khi bề mặt trục phù hợp. Trục quá nhám sẽ mài môi phớt. Trục quá xước tạo đường rò. Trục có rãnh mòn làm lip không còn tiếp xúc đều. Trục bị đảo hoặc lệch tâm làm lực ép thay đổi liên tục theo vòng quay.
| Tình trạng trục | Ảnh hưởng đến màng dầu | Hậu quả với seal |
|---|---|---|
| Trục quá nhám | Màng dầu khó ổn định, ma sát tăng | Lip mòn nhanh, nóng, rò sớm |
| Trục xước dọc | Dầu có thể đi theo vết xước | Rò dầu dù seal mới |
| Trục có rãnh mòn | Lip mới chạy vào vùng trục đã hỏng | Rò lặp lại sau khi thay phớt |
| Trục bị đảo/lệch tâm | Lực ép thay đổi liên tục | Mòn lệch, nóng cục bộ, khó kín ổn định |
7. Vật liệu ảnh hưởng đến nguyên lý làm kín của Rotary Seal
Vật liệu của môi seal quyết định khả năng chịu dầu, chịu nhiệt, chịu ma sát, chống lão hóa và duy trì đàn hồi. Cùng một kích thước phớt nhưng vật liệu khác nhau sẽ cho tuổi thọ khác nhau trong từng điều kiện vận hành.
| Vật liệu | Phù hợp với | Lưu ý khi dùng cho Rotary Seal |
|---|---|---|
| NBR | Dầu khoáng, mỡ, ứng dụng công nghiệp thông dụng | Kinh tế, phổ biến nhưng cần tránh nhiệt quá cao và ozone lâu dài |
| FKM / FPM / Viton | Dầu nóng, nhiệt cao hơn, ozone, nhiên liệu | Tốt hơn NBR trong nhiều điều kiện nhiệt, nhưng vẫn cần kiểm tra môi chất |
| HNBR | Dầu, nhiệt, cơ tính và tuổi thọ cao hơn NBR | Phù hợp khi cần kháng mài mòn và kháng ozone tốt hơn |
| PTFE | Ma sát thấp, hóa chất, nhiệt, tốc độ hoặc yêu cầu đặc biệt | Cần thiết kế và lắp đặt đúng vì đàn hồi khác cao su |
Kinh nghiệm chọn vật liệu: Không chọn vật liệu chỉ theo tên dầu hoặc theo màu phớt. Cần kiểm tra nhiệt độ, tốc độ quay, môi trường ngoài, tình trạng trục và tuổi thọ mong muốn.
8. Lỗi thường gặp khi hiểu sai nguyên lý làm kín của Rotary Seal
Nhiều lỗi Rotary Seal xảy ra vì người dùng nghĩ rằng seal phải ép càng chặt càng tốt. Trong thực tế, cách hiểu này có thể làm seal hỏng nhanh hơn, đặc biệt ở trục quay liên tục.
Ép môi quá chặt
Làm ma sát tăng, nhiệt tăng, lip cháy và trục bị mòn rãnh.
Lắp khô khi khởi động
Màng dầu chưa hình thành, môi phớt chạy khô và nóng rất nhanh.
Không kiểm tra bề mặt trục
Trục xước hoặc có rãnh cũ khiến phớt mới vẫn rò.
Chọn sai vật liệu
Nhiệt, dầu hoặc hóa chất làm lip chai cứng, trương nở hoặc nứt.
Chọn sai kiểu môi
Môi bụi yếu trong môi trường bụi nặng làm tạp chất vào vùng tiếp xúc.
Bỏ qua tốc độ quay
Tốc độ cao làm vận tốc trượt tăng, nhiệt tăng và yêu cầu vật liệu/profile khác.
9. Cách chọn Rotary Seal theo đúng nguyên lý làm kín động
Để Rotary Seal làm kín tốt và bền, cần chọn dựa trên nguyên lý màng dầu mỏng, lực ép vừa đủ và điều kiện trục quay thực tế.
- Xác định kích thước d × D × B: đường kính trục, đường kính lỗ lắp và chiều cao phớt.
- Xác định tốc độ quay: trục quay càng nhanh, yêu cầu bề mặt, vật liệu và bôi trơn càng nghiêm ngặt.
- Xác định môi chất: dầu khoáng, dầu bánh răng, mỡ, dầu nóng, nước, nhiên liệu hoặc hóa chất.
- Kiểm tra nhiệt độ: tính cả nhiệt môi trường, nhiệt dầu và nhiệt do ma sát tại lip.
- Kiểm tra bề mặt trục: không xước dọc, không rãnh mòn sâu, độ nhám và độ đảo phù hợp.
- Chọn kiểu seal: TC, SC, TB, SB, V-ring, PTFE rotary seal hoặc thiết kế đặc biệt.
- Chọn vật liệu: NBR, FKM, HNBR, PTFE theo dầu, nhiệt, tốc độ và môi trường.
- Bôi trơn khi lắp: tránh khởi động khô làm cháy môi phớt ban đầu.
- Kiểm tra hướng lắp: môi chính thường hướng về phía cần giữ dầu hoặc phía môi chất cần làm kín.
Mẫu yêu cầu tốt: “Oil Seal TC FKM 40 × 62 × 10 mm, dùng cho trục hộp giảm tốc quay liên tục 1.450 rpm, dầu khoảng 100°C, bên ngoài có bụi nhẹ, cần kiểm tra trục có rãnh mòn.”
10. Sản phẩm và bài viết liên quan trên Sealtech Vietnam
Khách hàng có thể tham khảo thêm các nhóm sản phẩm và bài viết kỹ thuật liên quan đến Rotary Seal, Oil Seal và làm kín trục quay:
11. Câu hỏi thường gặp về nguyên lý làm kín của Rotary Seal
Nguyên lý làm kín của Rotary Seal là gì?
Rotary Seal làm kín bằng lực tiếp xúc có kiểm soát giữa môi seal và trục quay, kết hợp với một màng dầu cực mỏng tại vùng tiếp xúc. Màng dầu giúp giảm ma sát, giảm mài mòn và vẫn đủ mỏng để ngăn rò rỉ.
Rotary Seal có ép chặt hoàn toàn lên trục không?
Không nên hiểu như vậy. Rotary Seal cần tiếp xúc đủ lực để làm kín, nhưng không được ép quá chặt. Nếu ép quá chặt, ma sát và nhiệt tăng, lip có thể cháy và seal hỏng nhanh.
Vì sao Oil Seal cần màng dầu mỏng?
Màng dầu mỏng giúp bôi trơn vùng tiếp xúc giữa lip và trục, giảm ma sát, giảm nhiệt và giảm mài mòn. Nếu không có màng dầu, lip dễ chạy khô và cháy.
Oil Seal chạy khô có bị hỏng không?
Có. Oil Seal chạy khô có thể nóng rất nhanh, làm môi phớt chai cứng, nứt, cháy hoặc tạo rãnh mòn trên trục.
Vì sao môi phớt bị cháy?
Môi phớt thường bị cháy do ép quá chặt, thiếu bôi trơn, tốc độ quay cao, bề mặt trục không phù hợp, vật liệu sai hoặc nhiệt độ làm việc vượt khả năng chịu nhiệt của seal.
Có phải Oil Seal càng chặt càng kín không?
Không. Oil Seal cần lực ép vừa đủ. Quá lỏng thì rò, nhưng quá chặt lại sinh nhiệt, tăng ma sát, mòn trục và làm hỏng lip nhanh hơn.
12. Kết luận
Nguyên lý làm kín của Rotary Seal khác với O-ring. Oil Seal không làm kín bằng cách ép chặt hoàn toàn lên trục. Nếu ép quá chặt, ma sát tăng, nhiệt tăng, lip cháy và seal hỏng. Thay vào đó, Rotary Seal cần tạo ra một màng dầu cực mỏng giữa môi seal và trục quay.
Màng dầu này có vai trò rất quan trọng: giảm ma sát, giảm mài mòn, giảm nhiệt và vẫn đủ mỏng để ngăn rò rỉ. Vì vậy, khi chọn và lắp Rotary Seal, cần kiểm tra kích thước, vật liệu, tốc độ quay, nhiệt độ, dầu bôi trơn, bề mặt trục, độ đảo, hướng lắp và môi trường bụi bẩn. Một Rotary Seal làm việc bền là seal được chọn đúng theo nguyên lý làm kín động, không chỉ đúng kích thước.
