Dung sai tiết diện dây O-ring theo ISO 3601
Dung sai tiết diện dây O-ring cao su theo ISO 3601/1
Dung sai tiết diện dây O-ring là thông số quan trọng khi kiểm tra độ dày dây của gioăng cao su tròn. Theo tài liệu kỹ thuật GAPI Group, dung sai tiết diện O-ring cao su được tham chiếu theo ISO 3601/1 và bảng dung sai tiêu chuẩn riêng của GAPI. Bài viết này giải thích chi tiết cách đọc tài liệu, bảng dung sai tiết diện dây, khoảng kích thước min – max và cách áp dụng khi kiểm tra O-ring trong thực tế.

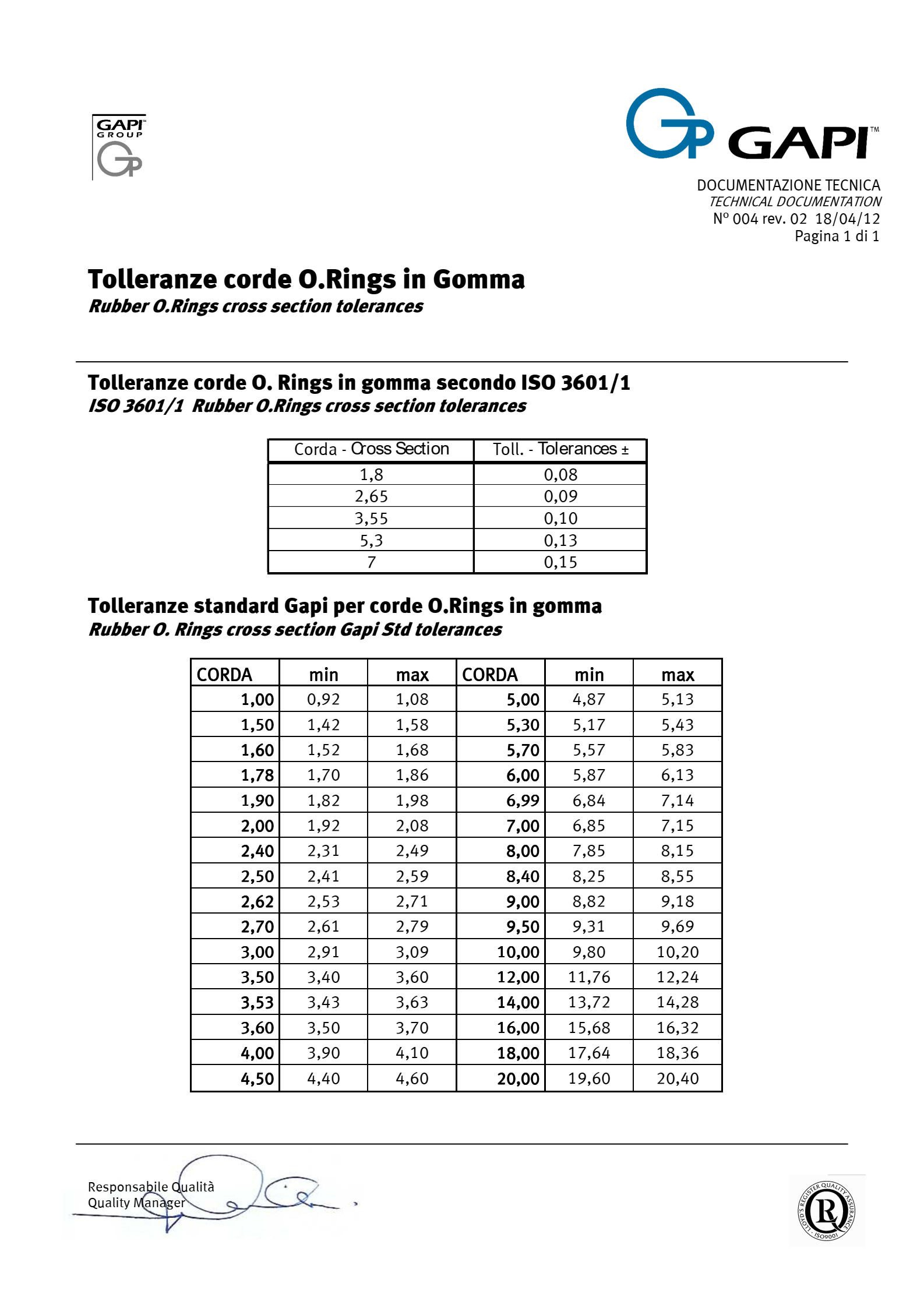

Tài liệu kỹ thuật GAPI: Rubber O.Rings cross section tolerances – dung sai tiết diện dây O-ring cao su theo ISO 3601/1.
- Dung sai tiết diện dây O-ring là gì?
- Cách hiểu ID, CS và corda trong O-ring
- Bảng dung sai tiết diện O-ring theo ISO 3601/1
- Bảng dung sai tiêu chuẩn GAPI cho tiết diện dây
- Ví dụ kiểm tra thực tế
- Ứng dụng trong kiểm tra và nghiệm thu
- Cách đo tiết diện dây O-ring đúng hơn
- Sản phẩm và danh mục liên quan
- Câu hỏi thường gặp
1. Dung sai tiết diện dây O-ring là gì?
Tiết diện dây O-ring là độ dày phần dây cao su tạo thành vòng O-ring. Trong tiếng Anh, thông số này thường gọi là Cross Section, viết tắt là CS. Trong tài liệu GAPI, từ tiếng Ý Corda cũng được dùng để chỉ tiết diện dây O-ring.
ID / Inside Diameter
Đường kính trong của O-ring.
CS / Cross Section
Đường kính tiết diện dây O-ring.
Corda
Cách gọi tiết diện dây trong tài liệu tiếng Ý.
Ví dụ O-ring ghi 100 × 5 mm thì 100 mm là đường kính trong, còn 5 mm là tiết diện dây. Khi kiểm tra chất lượng, không chỉ đường kính trong cần nằm trong dung sai cho phép, mà tiết diện dây cũng phải đạt khoảng min – max theo tiêu chuẩn.
Hiểu đơn giản: nếu đặt O-ring dây 5.00 mm, sản phẩm thực tế có thể không đúng tuyệt đối 5.00 mm. Theo bảng GAPI, dây 5.00 mm đạt nếu nằm trong khoảng 4.87 – 5.13 mm.
2. Cách hiểu ID, CS và corda trong O-ring
Khi đọc tài liệu O-ring hoặc catalogue kỹ thuật, cần phân biệt rõ đường kính trong và tiết diện dây. Hai thông số này đều ảnh hưởng trực tiếp đến khả năng làm kín.
| Ký hiệu / tên gọi | Ý nghĩa | Ví dụ với O-ring 100 × 5 mm | Ảnh hưởng kỹ thuật |
|---|---|---|---|
| ID / d1 | Đường kính trong O-ring | 100 mm | Ảnh hưởng độ ôm trục, vị trí lắp và độ căng ban đầu |
| CS / d2 / Corda | Tiết diện dây O-ring | 5 mm | Ảnh hưởng độ nén, độ kín, ma sát và tuổi thọ |
| Min – Max | Khoảng kích thước thực tế cho phép | 4.87 – 5.13 mm nếu dây 5.00 mm | Dùng để đánh giá sản phẩm đạt hoặc không đạt |
Trong thực tế, nhiều lỗi rò rỉ không đến từ đường kính trong, mà đến từ việc chọn sai tiết diện dây. Nếu dây quá nhỏ, O-ring không đủ độ nén. Nếu dây quá lớn, gioăng có thể bị kẹt, cắt mép, tăng ma sát hoặc nhanh hỏng.
3. Bảng dung sai tiết diện O-ring theo ISO 3601/1
Phần đầu của tài liệu GAPI liệt kê dung sai tiết diện O-ring cao su theo ISO 3601/1. Bảng này áp dụng cho một số tiết diện dây tiêu chuẩn thường gặp.
| Tiết diện dây / Cross Section | Dung sai ± | Kích thước nhỏ nhất | Kích thước lớn nhất |
|---|---|---|---|
| 1.80 mm | ±0.08 mm | 1.72 mm | 1.88 mm |
| 2.65 mm | ±0.09 mm | 2.56 mm | 2.74 mm |
| 3.55 mm | ±0.10 mm | 3.45 mm | 3.65 mm |
| 5.30 mm | ±0.13 mm | 5.17 mm | 5.43 mm |
| 7.00 mm | ±0.15 mm | 6.85 mm | 7.15 mm |
Các kích thước như 1.80, 2.65, 3.55, 5.30 và 7.00 mm là nhóm tiết diện O-ring rất phổ biến trong hệ tiêu chuẩn. Khi đặt O-ring cao su kỹ thuật theo tiêu chuẩn, kỹ thuật viên thường kiểm tra tiết diện dây theo các khoảng dung sai này.
4. Bảng dung sai tiêu chuẩn GAPI cho tiết diện dây O-ring
Ngoài bảng ISO 3601/1, tài liệu còn cung cấp bảng dung sai tiêu chuẩn GAPI cho nhiều kích thước dây O-ring khác nhau. Bảng này giúp kiểm tra nhanh kích thước thực tế của dây O-ring theo khoảng min – max.
| Corda / CS | Min | Max | Corda / CS | Min | Max |
|---|---|---|---|---|---|
| 1.00 | 0.92 | 1.08 | 5.00 | 4.87 | 5.13 |
| 1.50 | 1.42 | 1.58 | 5.30 | 5.17 | 5.43 |
| 1.60 | 1.52 | 1.68 | 5.70 | 5.57 | 5.83 |
| 1.78 | 1.70 | 1.86 | 6.00 | 5.87 | 6.13 |
| 1.90 | 1.82 | 1.98 | 6.99 | 6.84 | 7.14 |
| 2.00 | 1.92 | 2.08 | 7.00 | 6.85 | 7.15 |
| 2.40 | 2.31 | 2.49 | 8.00 | 7.85 | 8.15 |
| 2.50 | 2.41 | 2.59 | 8.40 | 8.25 | 8.55 |
| 2.62 | 2.53 | 2.71 | 9.00 | 8.82 | 9.18 |
| 2.70 | 2.61 | 2.79 | 9.50 | 9.31 | 9.69 |
| 3.00 | 2.91 | 3.09 | 10.00 | 9.80 | 10.20 |
| 3.50 | 3.40 | 3.60 | 12.00 | 11.76 | 12.24 |
| 3.53 | 3.43 | 3.63 | 14.00 | 13.72 | 14.28 |
| 3.60 | 3.50 | 3.70 | 16.00 | 15.68 | 16.32 |
| 4.00 | 3.90 | 4.10 | 18.00 | 17.64 | 18.36 |
| 4.50 | 4.40 | 4.60 | 20.00 | 19.60 | 20.40 |
Lưu ý: bảng này chỉ dùng để đánh giá tiết diện dây O-ring. Không dùng bảng này để kiểm tra đường kính trong ID. Dung sai ID cần xem theo tài liệu riêng về dung sai đường kính trong O-ring.
5. Ví dụ kiểm tra thực tế theo bảng dung sai tiết diện dây
5.1. O-ring dây 3.53 mm
Nếu khách đặt O-ring tiết diện dây 3.53 mm, bảng GAPI cho biết kích thước đạt nằm trong khoảng 3.43 – 3.63 mm.
| Kết quả đo | Đánh giá | Lý do |
|---|---|---|
| 3.45 mm | Đạt | Nằm trong khoảng 3.43 – 3.63 mm |
| 3.60 mm | Đạt | Nằm trong khoảng 3.43 – 3.63 mm |
| 3.38 mm | Không đạt | Nhỏ hơn min 3.43 mm |
| 3.70 mm | Không đạt | Lớn hơn max 3.63 mm |
5.2. O-ring dây 5.00 mm
Với O-ring dây 5.00 mm, bảng GAPI cho khoảng đạt là 4.87 – 5.13 mm. Vì vậy, nếu đo được 4.95 mm hoặc 5.08 mm thì vẫn đạt. Nếu đo được 4.80 mm hoặc 5.20 mm thì cần kiểm tra lại.
5.3. O-ring dây 10.00 mm
Với tiết diện dây 10.00 mm, khoảng đạt là 9.80 – 10.20 mm. Đây là mức dung sai hợp lý cho O-ring cao su kích thước lớn, đặc biệt trong ứng dụng mặt bích, nắp bồn, xi lanh, van công nghiệp hoặc thiết bị thủy lực.
6. Ứng dụng của bảng dung sai tiết diện O-ring
Bảng dung sai tiết diện dây O-ring giúp bộ phận kỹ thuật, QC, mua hàng và người sử dụng đánh giá nhanh sản phẩm khi nhập kho hoặc khi xử lý khiếu nại kích thước.
- Kiểm tra hàng nhập: xác định O-ring có đúng tiết diện dây theo đơn hàng hay không.
- Đánh giá khiếu nại: tránh kết luận sai khi sản phẩm chỉ lệch nhẹ nhưng vẫn nằm trong dung sai.
- Thiết kế rãnh lắp: tính đúng độ nén squeeze của O-ring trong rãnh.
- Chọn vật liệu phù hợp: kết hợp với yêu cầu NBR, EPDM, FKM, silicone hoặc vật liệu đặc biệt.
- Bảo trì thiết bị: xác định gioăng cũ bị mòn, xẹp, trương nở hay sai kích thước ban đầu.
Khi chọn O-ring cho hệ thống dầu, có thể tham khảo thêm O-ring Viton/FKM hoặc O-ring NBR. Với môi trường nước, hơi nước, ngoài trời hoặc ozone, nên kiểm tra khả năng phù hợp của EPDM. Với các cụm xi lanh, cần kết hợp thêm thông tin về phớt thủy lực và rãnh lắp thực tế.
7. Cách đo tiết diện dây O-ring đúng hơn
O-ring là chi tiết đàn hồi, vì vậy kết quả đo tiết diện dây có thể sai nếu dùng lực đo quá mạnh hoặc đo tại vị trí bị biến dạng. Khi kiểm tra, nên lưu ý:
- Đặt O-ring ở trạng thái tự nhiên, không kéo căng.
- Dùng thước kẹp có lực đo nhẹ, không ép bẹt dây cao su.
- Đo tại ít nhất 3 vị trí khác nhau quanh vòng O-ring.
- Tránh đo tại vị trí ba via, vết nối khuôn hoặc điểm bị biến dạng do đóng gói.
- Với O-ring đã qua sử dụng, cần phân biệt sai lệch sản xuất và biến dạng sau làm việc.
- Nếu O-ring bị dính dầu, hóa chất hoặc nhiệt, kích thước có thể đã thay đổi do trương nở hoặc lão hóa.
Kinh nghiệm thực tế: nếu tiết diện dây đo được nhỏ hơn min, O-ring có thể không đủ độ nén để làm kín. Nếu lớn hơn max, O-ring có thể bị kẹt rãnh, cắt mép hoặc tăng ma sát khi lắp.
8. Vì sao tiết diện dây O-ring quan trọng?
Tiết diện dây quyết định trực tiếp đến độ nén của O-ring trong rãnh. Khi O-ring được lắp vào rãnh, dây cao su phải bị nén một tỷ lệ phù hợp để tạo lực làm kín. Nếu tiết diện dây sai quá nhiều, hệ làm kín có thể gặp lỗi dù đường kính trong vẫn đúng.
| Tình trạng tiết diện dây | Rủi ro kỹ thuật | Hậu quả thực tế |
|---|---|---|
| Dây nhỏ hơn dung sai | Không đủ độ nén | Rò rỉ, mất áp, thấm dầu hoặc nước |
| Dây lớn hơn dung sai | Bị ép quá mức | Khó lắp, cắt mép, ma sát cao, nhanh hỏng |
| Dây không đều quanh vòng | Lực nén không đồng đều | Làm kín chỗ được chỗ không |
| Dây bị xẹp sau sử dụng | Mất đàn hồi | Rò rỉ sau thời gian vận hành |
9. Những trường hợp cần kiểm tra thêm ngoài bảng dung sai
Bảng dung sai tiết diện dây rất hữu ích, nhưng không phải là yếu tố duy nhất quyết định O-ring có dùng tốt hay không. Cần kiểm tra thêm:
- Vật liệu: NBR, EPDM, FKM, silicone, HNBR, PU hoặc vật liệu đặc biệt.
- Độ cứng: thường gặp 60 Shore A, 70 Shore A, 80 Shore A, 90 Shore A.
- Môi chất: dầu, nước, hơi, hóa chất, khí nén, nước biển hoặc dung môi.
- Nhiệt độ: nhiệt độ cao hoặc thấp có thể làm cao su cứng, mềm hoặc lão hóa.
- Áp suất: áp suất cao cần kiểm tra khe hở đùn và có thể cần backup ring.
- Kiểu lắp: làm kín tĩnh, làm kín động, piston, ty, mặt bích hoặc nắp đậy.
10. Sản phẩm và danh mục liên quan trên Sealtech Vietnam
Khi chọn O-ring, ngoài tiết diện dây và dung sai, cần kiểm tra đồng thời vật liệu, độ cứng, môi chất, nhiệt độ, áp suất và kiểu rãnh lắp. Các liên kết dưới đây giúp người đọc đi sâu hơn vào nhóm sản phẩm làm kín liên quan:
11. Câu hỏi thường gặp về dung sai tiết diện O-ring
O-ring dây 5 mm đo được 4.95 mm có đạt không?
Có thể đạt. Theo bảng dung sai GAPI, O-ring dây 5.00 mm có khoảng cho phép từ 4.87 mm đến 5.13 mm. Vì vậy 4.95 mm vẫn nằm trong dung sai.
Bảng này có dùng để kiểm tra đường kính trong O-ring không?
Không. Bảng này chỉ dùng cho tiết diện dây, tức Cross Section hoặc Corda. Đường kính trong ID cần kiểm tra theo bảng hoặc công thức dung sai riêng.
Vì sao cùng là O-ring 3.5 mm nhưng có nơi ghi 3.53 mm?
3.53 mm là kích thước tiết diện tiêu chuẩn rất phổ biến trong hệ inch hoặc AS568. Trong thương mại, nhiều người gọi làm tròn là 3.5 mm, nhưng khi kiểm tra kỹ thuật nên dùng đúng kích thước danh nghĩa.
Tiết diện dây O-ring lớn hơn có làm kín tốt hơn không?
Không phải lúc nào cũng tốt hơn. Dây lớn hơn có thể tăng độ nén, nhưng nếu vượt rãnh lắp sẽ gây kẹt, cắt mép, tăng ma sát và nhanh hỏng. Cần chọn đúng theo thiết kế rãnh.
O-ring đã qua sử dụng có nên kiểm tra theo bảng này không?
Có thể tham khảo, nhưng không nên dùng để kết luận sản xuất sai. O-ring đã qua sử dụng có thể bị xẹp, trương nở, mòn hoặc biến dạng do nhiệt, áp suất, dầu và hóa chất.
12. Kết luận
Tài liệu GAPI về dung sai tiết diện dây O-ring cao su giúp người dùng hiểu rõ cách đánh giá độ dày dây O-ring theo ISO 3601/1 và bảng tiêu chuẩn của nhà sản xuất. Với mỗi tiết diện dây, sản phẩm thực tế có thể dao động trong khoảng min – max nhất định. Điều này là bình thường đối với cao su ép khuôn và cần được hiểu đúng khi kiểm tra hàng.
Khi nghiệm thu O-ring, không nên chỉ nhìn kích thước danh nghĩa. Cần đo đúng phương pháp, đối chiếu bảng dung sai, kiểm tra thêm vật liệu, độ cứng, môi chất và rãnh lắp. Việc hiểu đúng dung sai tiết diện dây giúp giảm tranh chấp kỹ thuật, chọn đúng gioăng và tăng độ tin cậy cho hệ thống làm kín.
