Dung sai đường kính trong O-ring theo ISO 3601
Dung sai đường kính trong O-ring cao su theo ISO 3601/1 Class B
Dung sai đường kính trong O-ring là thông số quan trọng khi kiểm tra, nghiệm thu và đặt hàng gioăng cao su tròn. Theo tài liệu kỹ thuật GAPI Group, dung sai đường kính trong của O-ring cao su được tính dựa trên tiêu chuẩn ISO 3601/1 Class B. Bài viết này giải thích chi tiết ý nghĩa ký hiệu, công thức tính, ví dụ thực tế và cách áp dụng khi kiểm tra O-ring trong sản xuất, bảo trì và thương mại kỹ thuật.

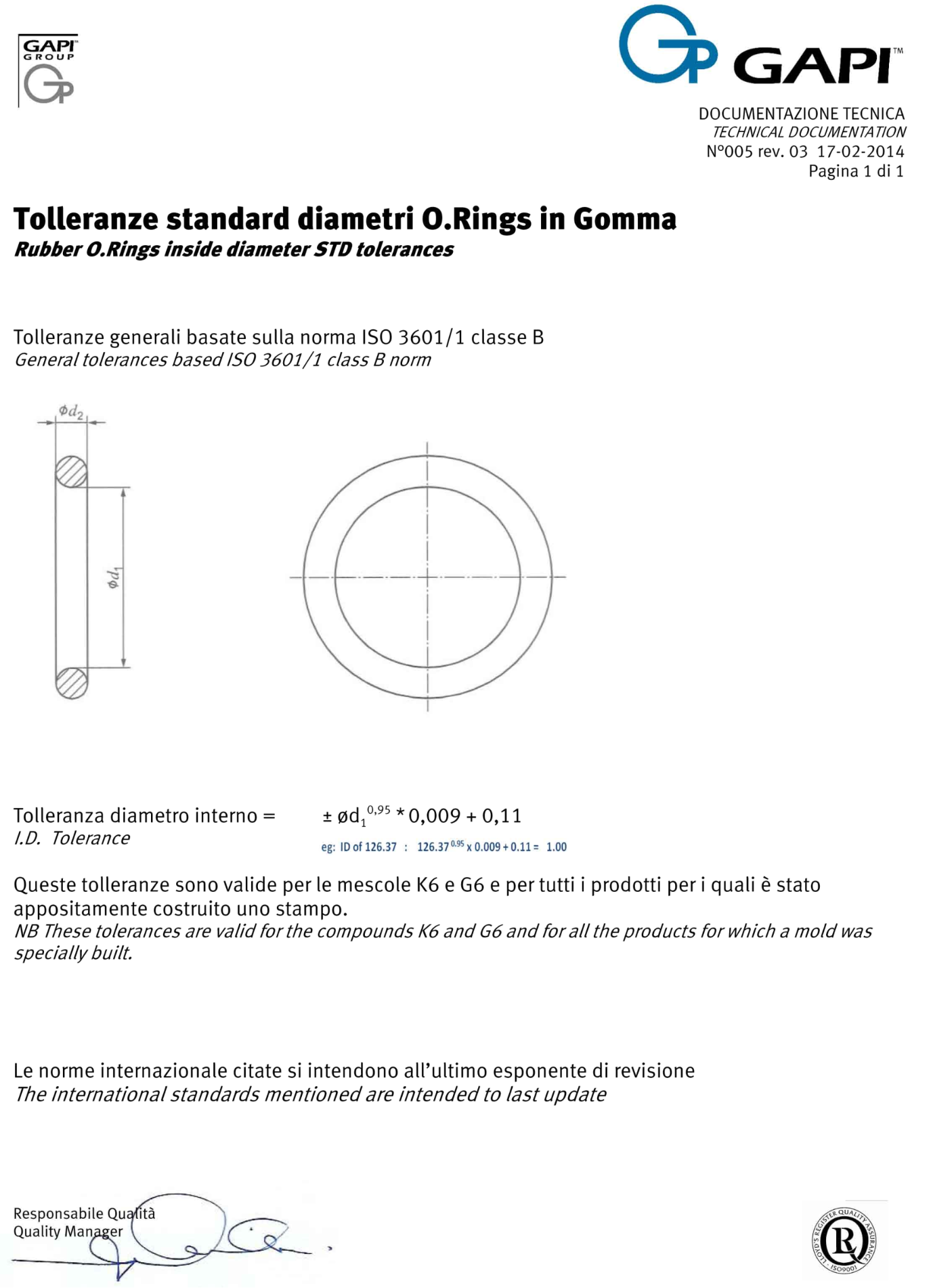

Tài liệu kỹ thuật GAPI: Rubber O.Rings inside diameter STD tolerances – dung sai đường kính trong O-ring cao su theo ISO 3601/1 Class B.
1. Dung sai đường kính trong O-ring là gì?
O-ring là gioăng cao su tròn dùng để làm kín trong rãnh tĩnh hoặc rãnh động. Khi đặt hàng O-ring, kích thước thường được ghi theo dạng ID × CS, trong đó ID là đường kính trong và CS là đường kính tiết diện dây.
O-ring ID × CS
Ví dụ: O-ring 100 × 5 mm nghĩa là ID 100 mm, tiết diện dây 5 mm.
Do O-ring là sản phẩm cao su đàn hồi, kích thước thực tế sau ép khuôn không thể chính xác tuyệt đối như chi tiết kim loại tiện CNC. Cao su có độ co ngót sau lưu hóa, có thể biến dạng khi đóng gói, khi đo hoặc khi chịu thay đổi nhiệt độ. Vì vậy, tiêu chuẩn kỹ thuật cho phép kích thước thực tế dao động trong một khoảng nhất định. Khoảng dao động đó gọi là dung sai.
Hiểu đơn giản: nếu đặt O-ring ID 100 mm, sản phẩm thực tế không bắt buộc phải đúng tuyệt đối 100.00 mm. Miễn kích thước nằm trong khoảng dung sai cho phép thì vẫn được xem là đạt tiêu chuẩn.
Trong thực tế, dung sai O-ring thường được quan tâm khi kiểm tra O-ring cao su kỹ thuật, O-ring Viton/FKM, O-ring NBR, EPDM, silicone hoặc các loại gioăng tròn dùng trong van, bơm, xi lanh, mặt bích và thiết bị làm kín công nghiệp.
2. Ý nghĩa các ký hiệu Ød1 và Ød2 trong tài liệu
Tài liệu kỹ thuật GAPI sử dụng hai ký hiệu chính là Ød1 và Ød2. Đây là hai kích thước cơ bản nhất khi mô tả một O-ring cao su.
| Ký hiệu | Tên tiếng Anh | Ý nghĩa tiếng Việt | Ví dụ với O-ring 100 × 5 mm |
|---|---|---|---|
| Ød1 | Inside Diameter / I.D. | Đường kính trong của O-ring | 100 mm |
| Ød2 | Cross Section / C.S. | Đường kính tiết diện dây O-ring | 5 mm |
Công thức trong tài liệu chỉ dùng để tính dung sai đường kính trong Ød1. Dung sai của đường kính tiết diện Ød2 cần xem theo bảng dung sai riêng của tiêu chuẩn ISO 3601 hoặc catalogue kỹ thuật của nhà sản xuất.
3. Công thức tính dung sai đường kính trong O-ring
Theo tài liệu GAPI, dung sai đường kính trong O-ring cao su dựa trên ISO 3601/1 Class B được tính theo công thức:
Dung sai ID = ± (d10.95 × 0.009 + 0.11)
d1 là đường kính trong danh nghĩa của O-ring, đơn vị mm.
| Thành phần công thức | Ý nghĩa kỹ thuật |
|---|---|
| d1 | Đường kính trong danh nghĩa của O-ring, tính bằng mm. |
| 0.95 | Số mũ dùng trong công thức dung sai theo ISO 3601/1 Class B. |
| 0.009 | Hệ số tính dung sai theo đường kính trong. |
| 0.11 | Giá trị cộng thêm cố định, đơn vị mm. |
| ± | Kích thước thực tế có thể lớn hơn hoặc nhỏ hơn kích thước danh nghĩa trong khoảng cho phép. |
Công thức này cho thấy O-ring càng lớn thì dung sai đường kính trong càng lớn. Đây là điều bình thường đối với sản phẩm cao su ép khuôn, đặc biệt là các O-ring đường kính lớn dùng trong mặt bích, nắp thiết bị, xi lanh, van công nghiệp hoặc cụm thủy lực.
4. Ví dụ tính dung sai O-ring theo ISO 3601/1 Class B
4.1. Ví dụ theo tài liệu: O-ring ID 126.37 mm
Tài liệu đưa ví dụ với O-ring có đường kính trong danh nghĩa 126.37 mm.
126.370.95 × 0.009 + 0.11 ≈ 1.00 mm
Như vậy, dung sai đường kính trong là ±1.00 mm. Khoảng kích thước thực tế được phép là:
| ID danh nghĩa | Dung sai | Kích thước nhỏ nhất | Kích thước lớn nhất |
|---|---|---|---|
| 126.37 mm | ±1.00 mm | 125.37 mm | 127.37 mm |
4.2. Ví dụ O-ring ID 50 mm
Với O-ring ID 50 mm:
500.95 × 0.009 + 0.11 ≈ 0.48 mm
Kích thước thực tế cho phép khoảng 49.52 mm đến 50.48 mm.
4.3. Ví dụ O-ring ID 100 mm
Với O-ring ID 100 mm:
1000.95 × 0.009 + 0.11 ≈ 0.82 mm
Kích thước thực tế cho phép khoảng 99.18 mm đến 100.82 mm.
4.4. Ví dụ O-ring ID 300 mm
Với O-ring ID 300 mm:
3000.95 × 0.009 + 0.11 ≈ 2.13 mm
Kích thước thực tế cho phép khoảng 297.87 mm đến 302.13 mm.
5. Bảng tham khảo dung sai đường kính trong O-ring
Bảng dưới đây giúp tra nhanh dung sai ID của một số kích thước O-ring thông dụng. Kết quả được làm tròn để thuận tiện khi kiểm tra thực tế.
| ID danh nghĩa | Dung sai xấp xỉ | Kích thước nhỏ nhất | Kích thước lớn nhất | Nhận xét thực tế |
|---|---|---|---|---|
| 10 mm | ±0.19 mm | 9.81 mm | 10.19 mm | O-ring nhỏ, dung sai thấp |
| 20 mm | ±0.26 mm | 19.74 mm | 20.26 mm | Thông dụng cho rãnh nhỏ |
| 50 mm | ±0.48 mm | 49.52 mm | 50.48 mm | Phù hợp nhiều ứng dụng cơ khí |
| 100 mm | ±0.82 mm | 99.18 mm | 100.82 mm | Dung sai gần 1 mm |
| 126.37 mm | ±1.00 mm | 125.37 mm | 127.37 mm | Ví dụ trong tài liệu GAPI |
| 200 mm | ±1.49 mm | 198.51 mm | 201.49 mm | O-ring đường kính lớn |
| 300 mm | ±2.13 mm | 297.87 mm | 302.13 mm | Không nên yêu cầu chính xác 0.1 mm |
| 500 mm | ±3.41 mm | 496.59 mm | 503.41 mm | Dung sai lớn là bình thường |
Lưu ý: bảng trên chỉ áp dụng cho dung sai đường kính trong O-ring theo công thức ISO 3601/1 Class B. Không dùng bảng này để đánh giá dung sai đường kính tiết diện dây O-ring.
6. Ứng dụng của dung sai O-ring trong kiểm tra thực tế
Việc hiểu đúng dung sai giúp tránh tranh chấp không cần thiết giữa người mua, người bán và bộ phận kỹ thuật. O-ring là chi tiết cao su đàn hồi, nên không thể đánh giá theo tư duy dung sai cơ khí chính xác cao như bạc đồng, trục thép hoặc chi tiết tiện CNC.
6.1. Khi nhập hàng O-ring
- Kiểm tra đúng kích thước danh nghĩa theo đơn đặt hàng.
- Đo đường kính trong ID bằng phương pháp phù hợp, không kéo giãn O-ring.
- So sánh kết quả đo với khoảng dung sai cho phép.
- Không kết luận hàng sai chỉ vì lệch vài phần mười mm nếu vẫn nằm trong tiêu chuẩn.
6.2. Khi khách hàng thắc mắc kích thước O-ring
Nếu khách hàng đặt O-ring ID 100 mm nhưng đo được 100.4 mm, sản phẩm vẫn có thể đạt nếu dung sai cho phép là ±0.82 mm. Trong trường hợp này, nên giải thích rằng O-ring cao su có dung sai sản xuất riêng theo tiêu chuẩn ISO 3601, khác với chi tiết kim loại.
6.3. Khi thiết kế rãnh lắp O-ring
Người thiết kế cần tính đến dung sai của cả O-ring và rãnh lắp. Nếu rãnh quá chặt, O-ring có thể bị ép quá mức, nhanh mòn hoặc bị cắt mép. Nếu rãnh quá lỏng, O-ring có thể không đủ độ nén để làm kín.
7. Cách đo đường kính trong O-ring đúng hơn
O-ring mềm, dễ biến dạng khi kéo hoặc ép. Vì vậy, cách đo ảnh hưởng lớn đến kết quả kiểm tra. Khi đo O-ring cần lưu ý:
- Đặt O-ring trên mặt phẳng sạch, không kéo căng.
- Không ép mạnh bằng thước kẹp vì có thể làm biến dạng cao su.
- Với O-ring nhỏ, có thể dùng dưỡng côn hoặc chốt đo phù hợp.
- Với O-ring lớn, nên đo chu vi rồi quy đổi ra đường kính trong.
- Để O-ring phục hồi hình dạng sau khi tháo khỏi bao bì hoặc sau khi bị gập lâu.
- Đo ở nhiệt độ môi trường ổn định, tránh đo ngay sau khi sản phẩm bị nóng hoặc lạnh bất thường.
Kinh nghiệm thực tế: với O-ring lớn, sai số do cách đo có thể lớn hơn sai số sản xuất. Vì vậy cần thống nhất phương pháp đo trước khi đánh giá đạt hoặc không đạt.
8. Class B trong ISO 3601/1 có ý nghĩa gì?
ISO 3601 là tiêu chuẩn quốc tế liên quan đến O-ring. Trong đó, phần ISO 3601-1 quy định kích thước và dung sai của O-ring. Class B là cấp dung sai thường dùng cho O-ring cao su trong nhiều ứng dụng công nghiệp thông dụng.
| Tiêu chuẩn / cấp | Ý nghĩa | Ứng dụng thường gặp |
|---|---|---|
| ISO 3601-1 | Quy định kích thước và dung sai O-ring | Thiết kế, sản xuất, kiểm tra O-ring |
| Class B | Cấp dung sai thông dụng | O-ring cao su kỹ thuật, ứng dụng công nghiệp phổ biến |
| Class A hoặc yêu cầu đặc biệt | Cấp kiểm soát chặt hơn tùy tiêu chuẩn hoặc nhà sản xuất | Ứng dụng yêu cầu chính xác cao, hàng đặc chủng |
Nếu ứng dụng yêu cầu độ chính xác rất cao, chịu áp suất đặc biệt hoặc có điều kiện làm việc khắt khe, không nên chỉ dựa vào Class B. Khi đó cần kiểm tra thêm bản vẽ kỹ thuật, tiêu chuẩn vật liệu, phương pháp sản xuất và yêu cầu nghiệm thu riêng.
9. Những trường hợp không nên áp dụng máy móc công thức này
Công thức dung sai trong tài liệu rất hữu ích, nhưng không nên áp dụng cứng nhắc cho mọi loại O-ring. Một số trường hợp cần xem xét riêng:
- O-ring nối dây: sản phẩm cắt dây rồi dán nối có thể có dung sai khác O-ring ép khuôn.
- O-ring kích thước quá lớn: cần thống nhất phương pháp đo chu vi và điều kiện đo.
- O-ring vật liệu đặc biệt: FKM, silicone, PTFE bọc cao su hoặc compound riêng có thể có dung sai khác.
- O-ring yêu cầu bản vẽ riêng: phải ưu tiên dung sai ghi trên bản vẽ của khách hàng.
- O-ring đã qua sử dụng: kích thước có thể thay đổi do nén, giãn, lão hóa, trương nở hoặc tác động hóa chất.
10. Sản phẩm và tài liệu liên quan trên Sealtech Vietnam
Khi chọn O-ring, ngoài dung sai đường kính trong, cần kiểm tra thêm vật liệu, độ cứng, nhiệt độ, môi chất, áp suất và kiểu rãnh lắp. Các liên kết dưới đây giúp người đọc đi sâu hơn vào nhóm sản phẩm làm kín liên quan:
11. Câu hỏi thường gặp về dung sai O-ring
O-ring ID 100 mm đo được 100.4 mm có bị sai không?
Chưa chắc sai. Theo công thức ISO 3601/1 Class B, O-ring ID 100 mm có dung sai xấp xỉ ±0.82 mm. Vì vậy 100.4 mm vẫn nằm trong khoảng cho phép.
Công thức này có áp dụng cho độ dày dây O-ring không?
Không. Công thức này chỉ áp dụng cho dung sai đường kính trong ID, tức Ød1. Dung sai đường kính tiết diện dây O-ring, tức Ød2, cần tra bảng riêng.
Vì sao O-ring lớn có dung sai lớn?
Vì cao su là vật liệu đàn hồi, có độ co ngót sau lưu hóa và dễ biến dạng khi đo. Đường kính càng lớn thì sai số tích lũy càng lớn, nên tiêu chuẩn cho phép dung sai rộng hơn.
Có thể yêu cầu O-ring chính xác như chi tiết kim loại không?
Thông thường là không nên. O-ring cao su không được kiểm soát kích thước giống chi tiết tiện, phay, mài kim loại. Nếu cần độ chính xác đặc biệt, phải đặt theo bản vẽ riêng và xác nhận khả năng sản xuất trước.
Khi kiểm tra O-ring nên đo bằng thước kẹp không?
Có thể dùng thước kẹp cho O-ring nhỏ, nhưng cần đo nhẹ tay và tránh ép biến dạng cao su. Với O-ring lớn, nên đo chu vi hoặc dùng dụng cụ đo chuyên dụng để có kết quả ổn định hơn.
12. Kết luận
Tài liệu GAPI về dung sai đường kính trong O-ring cao su giúp người dùng hiểu rõ cách đánh giá kích thước O-ring theo ISO 3601/1 Class B. Công thức quan trọng cần nhớ là:
Dung sai ID = ± (d10.95 × 0.009 + 0.11)
Trong đó d1 là đường kính trong danh nghĩa của O-ring. Khi kiểm tra O-ring, cần đo đúng phương pháp, so sánh với dung sai cho phép và hiểu rằng sản phẩm cao su luôn có khoảng sai lệch hợp lý. Việc nắm rõ tiêu chuẩn này giúp chọn đúng O-ring, giảm tranh chấp kỹ thuật và nâng cao độ tin cậy trong quá trình mua bán, sản xuất và bảo trì thiết bị.
